电动执行机构电动执行器与阀门的连接安装工程样本

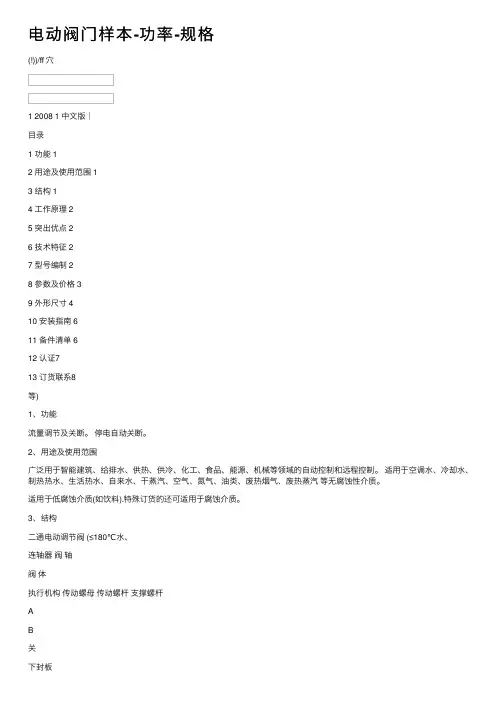

电动阀门样本-功率-规格(!))/ff ⽳1 2008 1 中⽂版｜⽬录1 功能 12 ⽤途及使⽤范围 13 结构 14 ⼯作原理 25 突出优点 26 技术特征 27 型号编制 28 参数及价格 39 外形尺⼨ 410 安装指南 611 备件清单 612 认证713 订货联系8等)1、功能流量调节及关断。

停电⾃动关断。

2、⽤途及使⽤范围⼴泛⽤于智能建筑、给排⽔、供热、供冷、化⼯、⾷品、能源、机械等领域的⾃动控制和远程控制。

适⽤于空调⽔、冷却⽔、制热热⽔、⽣活热⽔、⾃来⽔、⼲蒸汽、空⽓、氮⽓、油类、废热烟⽓、废热蒸汽等⽆腐蚀性介质。

适⽤于低腐蚀介质(如饮料).特殊订货的还可适⽤于腐蚀介质。

3、结构⼆通电动调节阀 (≤180℃⽔、连轴器阀轴阀体执⾏机构传动螺母传动螺杆⽀撑螺杆AB关A-B三通电动调节阀 (≤180℃⽔、蒸汽等)连轴器阀轴执⾏机构传动螺母A传动螺杆⽀撑螺杆C关BA-C 阀体C A下接管ACB-CBACA-CB三通电动烟⽓阀 (≤600℃烟⽓、空⽓等)连轴器阀轴执⾏机构传动螺母传动螺杆⽀撑螺杆BAC A-BB阀体CA-C ACCA-CBB4、⼯作原理传动螺母与传动螺杆的啮合把驱动电机的旋转运动变成直线往复运动,带动阀轴和阀板上下运动,实现电动调节阀的开/关和调节功能。

阀门运⾏时⾃充电:当输⼊电源突然断电时,停电复位装置将储备电能输出到阀门控制器,控制阀门关闭。

5、突出优点a. 具 100%关断密封性(全球唯⼀。

其他同类产品或多或少有泄漏)。

b. 具停电⾃动关断功能。

c. PID 控制,精细调节流量、负荷。

d. ⼆通、三通阀共⽤阀体及执⾏机构,⽤户不拆系统管道即可实现⼆通、三通阀更替。

e. 阀门通道阻⼒⼩,仅为其他⼚家同型号的 1/3。

f. 阀体承压⾼,重量轻。

6、技术特征电动调节阀No. 名称参数说明1 阀门名称电动调节阀2 ⼯作介质⽔、蒸汽、空⽓、油(⽤于其他介质可特殊订货)3 介质温度 0～180℃4 环境温度－10～45℃5 ⼯作压⼒ 0.8MPa/1.6 MPa 。

阀门电动执行器控制模块设计一、设计目的和要求电气控制技术综合实践是电气工程及其自动化专业学生在所有专业课结束时进行的一次课程设计,是一个综合运用专业知识的过程。

其目的在于全面检验学生对专业基础课和专业课知识的掌握情况，提高知识综合运用能力和动手实践能力。

设计包括确定控制任务、系统总体方案设计、硬件系统设计、控制软件的设计、系统调试、性能测试等方面的要求，以便使学生掌握电气控制系统设计的总体思路和方法。

二、设计内容及步骤1 任务提出电动执行器是工业过程控制中的重要设备,它接收来自调节器的模拟信号（一般是4~20mA 电流信号）或上位机的数字信号, 将其转换为电动执行器相对应的机械位移（转角、直线或多转）并自动改变操作变量（调节阀、风门、挡板开度等），以达到对被调参数（温度、压力、流量、液位等）进行自动调节的目的，使生产过程按预定要求进行。

本课题要求设计一个阀门电动执行器控制模块。

1．1 对象参数：（1）电动机为单相异步电动机，额定功率10W，额定电流0.16A，外接电容CBB61、1.5uF500V。

（2）电源：220V±10%，50Hz。

（3）环境温度：-25~80℃。

（4）环境湿度：≤95%RH。

1．2 基本功能要求：（1）输入4~20mA或1~5V控制信号，相应阀门开度在0~100%之间变化。

（2）输入信号失效，位置保持原位。

（3）可就地手动操作。

（4）死区可以调整。

1．3 扩展功能要求（选做）（1）过力矩保护。

（2）行程限位保护。

（3）定位误差：≤1%。

（4）灵敏度：0.025%（1/4096）。

三、阀门电动执行器控制模块工作原理电动执行器主要由控制器、电机和减速器三部分组成，由上位调节装置给出的1~5V电压信号Us，减速器输出的直线位移信号x（或角位移信号θ）经位置检测装置后形成位置反馈信号Uf，这两个信号经比较和放大后控制电机的运转，电机带动减速机构产生相应的直线位移或转角位移。

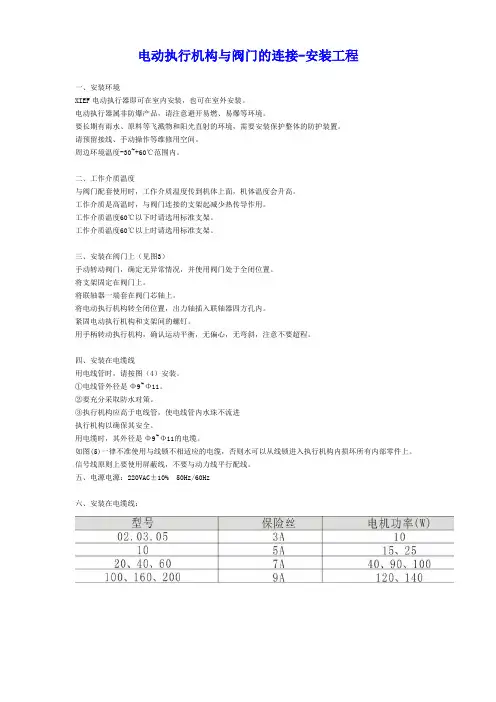

电动执行机构与阀门的连接-安装工程
一、安装环境
XIEF电动执行器即可在室内安装，也可在室外安装。

电动执行器属非防爆产品，请注意避开易燃、易爆等环境。

要长期有雨水、原料等飞溅物和阳光直射的环境，需要安装保护整体的防护装置。

请预留接线、手动操作等维修用空间。

周边环境温度-30~+60℃范围内。

二、工作介质温度
与阀门配套使用时，工作介质温度传到机体上面，机体温度会升高。

工作介质是高温时，与阀门连接的支架起减少热传导作用。

工作介质温度60℃以下时请选用标准支架。

工作介质温度60℃以上时请选用标准支架。

三、安装在阀门上（见图3）
手动转动阀门，确定无异常情况，并使用阀门处于全闭位置。

将支架固定在阀门上。

将联轴器一端套在阀门芯轴上。

将电动执行机构转全闭位置，出力轴插入联轴器四方孔内。

紧固电动执行机构和支架间的螺钉。

用手柄转动执行机构，确认运动平衡，无偏心，无弯斜，注意不要超程。

四、安装在电缆线
用电线管时，请按图（4）安装。

①电线管外径是Φ9~Φ11。

②要充分采取防水对策。

③执行机构应高于电线管，使电线管内水珠不流进
执行机构以确保其安全。

用电缆时，其外径是Φ9~Φ11的电缆。

如图(5)一律不准使用与线锁不相适应的电缆，否则水可以从线锁进入执行机构内损坏所有内部零件上。

信号线原则上要使用屏蔽线，不要与动力线平行配线。

五、电源电源：220VAC±10% 50Hz/60Hz
六、安装在电缆线：。

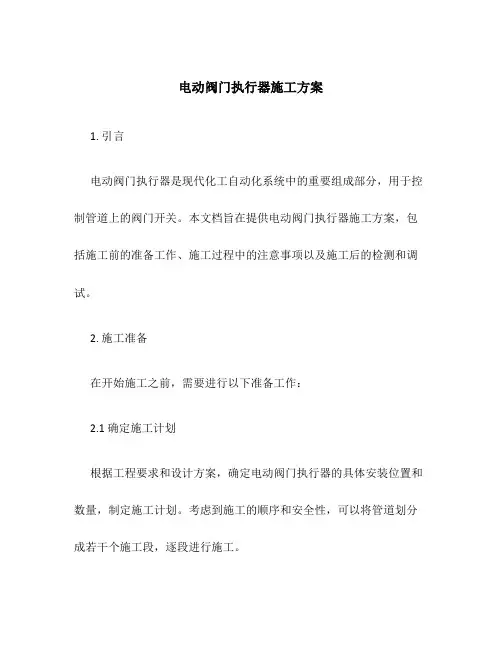

电动阀门执行器施工方案1. 引言电动阀门执行器是现代化工自动化系统中的重要组成部分，用于控制管道上的阀门开关。

本文档旨在提供电动阀门执行器施工方案，包括施工前的准备工作、施工过程中的注意事项以及施工后的检测和调试。

2. 施工准备在开始施工之前，需要进行以下准备工作：2.1 确定施工计划根据工程要求和设计方案，确定电动阀门执行器的具体安装位置和数量，制定施工计划。

考虑到施工的顺序和安全性，可以将管道划分成若干个施工段，逐段进行施工。

2.2 购买所需材料和设备根据设计方案，购买所需的电动阀门执行器、管道连接件、螺栓等材料和设备。

确保材料的质量符合国家标准，设备符合相关规范要求。

2.3 准备施工人员和工具安排经验丰富的施工人员参与施工，确保施工质量。

准备施工所需的工具和仪器，如螺丝刀、扳手、焊接设备等。

2.4 确定安全措施在施工过程中，要确保施工人员的安全。

制定并落实施工安全措施，如佩戴防护用品、悬挂警示标志等。

3. 施工过程3.1 准备工作在施工现场，确认电动阀门执行器的安装位置，并标注好。

清理安装位置，确保无杂物和障碍物。

3.2 安装电动阀门执行器将电动阀门执行器按照设计方案安装在预定位置上。

根据阀门的类型和规格，采用相应的安装方法和连接方式。

注意调整阀门执行器的角度和位置，确保安装牢固可靠。

3.3 连接管道和电源根据设计方案，连接电动阀门执行器与管道系统。

采用适当的管道连接件，进行焊接、螺纹连接或法兰连接等方式，确保连接牢固密封。

同时，将电源线连接至电动阀门执行器，进行电气接线。

3.4 调试和测试完成施工后，进行阀门执行器的调试和测试。

先检查电动阀门执行器的电气接线是否正确，然后对阀门执行器进行手动控制和远程控制测试，确保阀门开关动作正常。

4. 施工后的检测和调试4.1 检测阀门执行器功能通过开关阀门执行器，观察阀门的开闭情况，检测阀门执行器的工作是否正常。

可以通过手动控制和远程控制两种方式进行测试。

作业指导书报审表表号：A-1工程名称：编号：HDS-RK-001注：本表一式二份（承包商、监理工程师各一份），附送审稿一份，经审查修改后出版，正式方案交监理工程师二份（存档一份、专业监理工程师一份），送项目法人一份。

工程热控执行机构安装（电动及气动）作业指导书编制单位：黑龙江省火电第三审定单位：工程公司项目部监理部批准：年月日总监理工程师：年月日审核：年月日专业监理工程师：年月日编制：年月日建设单位：年月日作业指导书审批表1.项目工程概况及工程量1. 1机组型号、参数，列举系统用电动执行机构或气动执行机构1. 2主要工程量电动执行机构：台气动执行机构：台2、编制依据列举涉及图纸名称及图号《电力建设安全工作规程（火力发电厂部分）》DL5009.1-2002《电力建设施工质量验收及评价规程（第4部分：热控仪表及控制装置）》DL/T 5210.4-2009《电力建设施工及验收规范（热工仪表及控制装置篇）》DL/T 5190.5-2004。

3、项目进度计划安排电动执行机构：年月日至年月日气动执行机构：年月日至年月日4、作业准备工作及条件4.1作业人员的资格及要求4.1.1作业人员必须具有丰富的施工经验和认真负责的工作态度。

4.1.2施工班组长应能识图，并有较强的施工组织能力。

4.1.3参加施工的人员必须服从项目部的统一安排，以大局为重，保证完成项目部订立的进度计划、质量要求、文明施工和安全施工的相关条例。

4.1.4焊工、起重工等特殊工种应持证上岗。

4.1.5 施工人员在施工前经过作业指导书的交底，并要经安全考试合格。

4.1.6参加作业人员的资格和要求：4.2作业机械、工具、仪器、仪表、材料的要求：5.作业程序及作业方法5.1作业程序执行机构检查安装位置的选择执行机构拉杆的配制执行机构安装设备检查、调整设备接线受电检查验收移交5.2 作业方法5.2.1 执行机构的检查5.2.1.1 外观检查，执行机构的型号，规格等参数应符合设计要求．5.2.1.2执行机构的机械动作应灵活，无松动和卡涩等现象．5.2.1.3执行机构电气部分的绝缘电阻应符合要求．5.2.2执行机构拉杆的配制执行机构拉杆的配制是执行机构安装的重要环节，其安装质量的好坏直接关系到执行机构的调节效果。

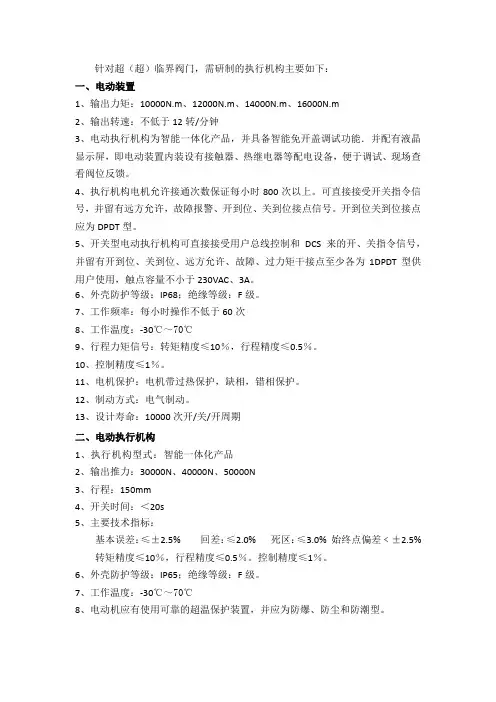

针对超（超）临界阀门，需研制的执行机构主要如下：一、电动装置1、输出力矩：10000N.m、12000N.m、14000N.m、16000N.m2、输出转速：不低于12转/分钟3、电动执行机构为智能一体化产品，并具备智能免开盖调试功能．并配有液晶显示屏，即电动装置内装设有接触器、热继电器等配电设备，便于调试、现场查看阀位反馈。

4、执行机构电机允许接通次数保证每小时800次以上。

可直接接受开关指令信号，并留有远方允许，故障报警、开到位、关到位接点信号。

开到位关到位接点应为DPDT型。

5、开关型电动执行机构可直接接受用户总线控制和DCS来的开、关指令信号，并留有开到位、关到位、远方允许、故障、过力矩干接点至少各为1DPDT型供用户使用，触点容量不小于230VAC、3A。

6、外壳防护等级：IP68；绝缘等级：F级。

7、工作频率：每小时操作不低于60次8、工作温度：-30℃～70℃9、行程力矩信号：转矩精度≤10％，行程精度≤0.5％。

10、控制精度≤1％。

11、电机保护：电机带过热保护，缺相，错相保护。

12、制动方式：电气制动。

13、设计寿命：10000次开/关/开周期二、电动执行机构1、执行机构型式：智能一体化产品2、输出推力：30000N、40000N、50000N3、行程：150mm4、开关时间：＜20s5、主要技术指标：基本误差：≤±2.5% 回差：≤2.0% 死区：≤3.0% 始终点偏差﹤±2.5% 转矩精度≤10％，行程精度≤0.5％。

控制精度≤1％。

6、外壳防护等级：IP65；绝缘等级：F级。

7、工作温度：-30℃～70℃8、电动机应有使用可靠的超温保护装置，并应为防爆、防尘和防潮型。

三、高低旁路阀配套执行机构1、执行机构型式：液动、电动（变频调速）2、输出力：90000N 180000N3、主要技术指标：额定行程偏差：+2.5% 回差：≤±2.5% 死区：±1%始终点偏差：≤±2.5%4、开关时间：阀门行程120～160mm，正常工作状态下，从全关到全开的一次行程时间为10秒；在紧急情况下，能在2秒内快速开启或快速关闭阀门。

兰考县环保能源工程项目电动开关阀执行机构和电动调节阀招标内容及技术规范光大环保能源（兰考）有限公司2016年 10月目录1总则 02技术规范 (1)3工程概况 (2)4供货范围 (2)5设备运行环境及工程条件 06技术要求 06.1电动开关阀执行机构 06.2电动调节阀 06.3气动调节阀 (3)7备品备件及专用工具 (4)8监造、检验和性能验收试验 (5)9技术资料及交付进度 (7)10工程服务 (10)11安装与调试要求 (11)12培训 (11)13交货进度 (12)1总则1.1本规范书适用于兰考县环保能源工程项目的电动开关阀执行机构和电动调节阀在设计、结构型式、技术要求、试验方法及供货等要求。

1.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，投标方应保证提供符合本技术规范书要求和有关中国国家GB系列、电力行业DL 系列和其它行业最新工业标准的优质设计及产品；同时必须满足中国国家的有关安全、环保等强制性法规、标准的要求。

1.3投标方如对本技术规范书中的技术条款有异议，应以书面形式明确提出，在征得招标方同意后，方可对有关条文进行修改。

如投标方没有以书面形式对本技术规范书明确提出异议，则招标方认为投标方提供的产品完全符合本技术规范书的要求。

1.4在签订合同之后，到投标方开始制造之日的这段时间内，招标方有权提出因标准、规程和规范发生变化而产生的一些补充和修改要求，投标方应执行这个要求。

具体内容由双方共同商定。

1.5本技术规范书所使用的标准如与投标方所执行的标准不一致时，按较高标准执行。

1.6投标文件必须用中文进行编写。

所有数据的单位均采用国际单位。

投标方提供的技术文件应包括所有的图纸、样本、说明书、操作和维修手册以及类似性质的其他手册或资料等，均应使用中文。

不论在合同谈判及签约后的工程项目建设期间，中文是主要的工作语言。

若文件为英文，应同时附中文说明。

1.7合同谈判将以本技术规范书为蓝本，经修改后最终确定的技术规范书将作为合同的一个附件，并与合同文件有相同的法律效力。

一．电动系列1 电动执行器注：红色部分为引申的下一层角行程电动执行器（配角行程图片（1），加配套文字；配图片角行程DKJ系列（1））直行程电动执行器（配图片直行程电动执行器（1）配文字）多转式电动执行器（配图片多转式电动执行器（1），配文字）2电子式单座双座调节阀（配电动调节阀图片（2），以及文字）3电动蝶阀电动蝶阀（配图片电动蝶阀（3））电动风阀（配图片电动风阀（3））4电动百叶式矩形风阀（配矩形风阀（4）及文字）二．气动系列1气动执行器（配图片气动执行器（5）（6））2气动阀门气动调节阀（配图片气动调节阀（7））气动球阀（配图片气动球阀（7））三．相关配套仪表球型铰链（配图片（8））操作器（配图（9））伺服放大器文字说明1角行程电动执行器S D系列智能型电动执行机构是本公司引进法国技术生产的具有世界先进水平的产品, 其主要部件均为进口，产品严格执行国家标准。

目前生产的SD系列包括角行程、直行程、多转式三大类包括调节型、远控型、开关型等，SD系列智能电动执行机构功能齐全，质量稳定，安全可靠，精度高、规格多、重量轻、安装调试灵活方便，广泛应用于电力、冶金、石化、建材、供热、轻工、水处理、脱硫等行业，在工业过程控制系统中发挥着重要作用。

SD系列电动执行机构是自动调节系统的终端控制装置，它接收来自DCS系统调节器或计算机的4~20mA（或1~5V）模拟量信号及断续接点控制信号，输出力矩或力，自动地操纵调节机构，完成自动调节任务。

它也可以通过操作器实现“手动—自动”转换，切换到手动时，用操作器可对执行机构进行远方控制。

角行程电动执行机构，可用于控制各类转角90°的阀门如：蝶阀、球阀、百叶阀、风门、旋塞阀、挡板阀等。

直行程电动执行机构是输出直线位移的电动执行机构，可用于控制各种需要直线位移的调节阀，如单、双座调节阀、套筒阀、高温高压给水阀、隔膜阀、减温水等调节阀。

产品的种类及型式1、SD系列电动执行机构输出方式分成三种：A．角行程—输出0~90°角位移的力矩。

R瑞墓AGA一、概述角行程电动执行机构作为自控系统中一种重要的现场控制设备，采用直联式结构，能很方便地与旋转型阀门（诸如蝶阀、球阀、旋塞阀）及风门挡板等配套，其输出角位移为O s 110°或其它转角，可广泛用于电站、冶金、石油、化工、水利、机械、轻工、消防和环保等工业部门。

RJ系列电动执行机构设计简洁、结构紧凑，全系列涵盖13个品种规格,能在输出扭矩60N.m s2500 N.m范围内提供最合理的解决方案。

本系列电动执行机构为智能型可根据用户要求，增加选件即附加各种功能配置，满足各种工业过程控制的要求。

经磷化、涂层处理的标准型外壳及箱体可适应腐蚀性的工作环境，以选件形式提供的、具有防爆耐压结构的隔爆型产品则可适用于IIA、IIB级T1-T4级爆炸性混合物的1、2区场所等危险作业环境。

二、产品特点♦液晶显示液晶屏幕以数字实时显示阀门的开度大小，并根据工作情况实时显示报警信息； ....... 高亮度LED发光管指示阀门的开、关极限位置。

♦控制方式远程开关量信号可控（可选远程4s20mA电流信号控制），就地操作旋钮可现场........... 调控阀门的位置。

..♦状态指示以继电器触点输出来指示阀门的开关限位及故障报警（可选4s 20mA电流信号输出反映阀门开度）♦免开盖调试工作参数设置、开关限位调试均可通过操作旋钮完成，不需要打开电气罩，使得. ...环境中的灰尘、潮气等有害物质不能进入执行机构的内部，极大的提高了电气控制部分的可靠性。

♦高智能化具有人机对话功能，电气控制部分采用全新的SOC芯片控制，智能化程度高。

......... ♦防护性铝合金外壳及箱体经表面磷化处理后具有很强的防腐能力，静配合处配有0型圈、动配合处配有骨架油封的箱体达到IP68 的防护等级，可选择的防爆型箱体可适合于IIA、IIB级T1-T4级爆炸性混合物的1、2区场所等危险作业环境工作。

♦高效低噪音精密蜗轮蜗杆减速机构，间隙小、效率高、噪音低（最高50分贝）、寿命长。

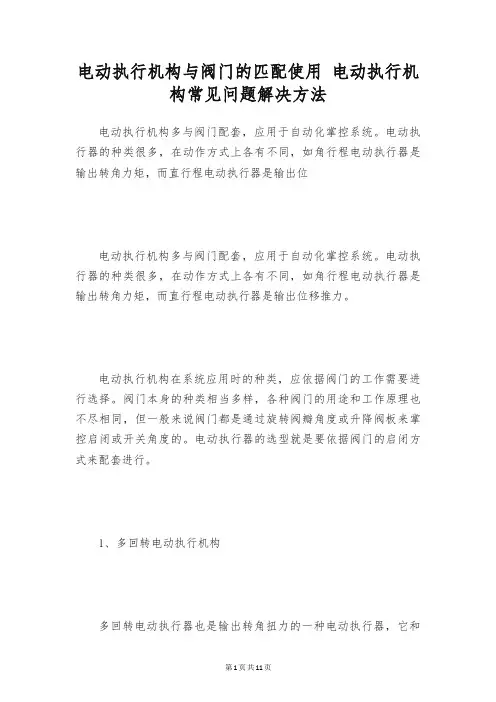

电动执行机构与阀门的匹配使用电动执行机构常见问题解决方法电动执行机构多与阀门配套，应用于自动化掌控系统。

电动执行器的种类很多，在动作方式上各有不同，如角行程电动执行器是输出转角力矩，而直行程电动执行器是输出位电动执行机构多与阀门配套，应用于自动化掌控系统。

电动执行器的种类很多，在动作方式上各有不同，如角行程电动执行器是输出转角力矩，而直行程电动执行器是输出位移推力。

电动执行机构在系统应用时的种类，应依据阀门的工作需要进行选择。

阀门本身的种类相当多样，各种阀门的用途和工作原理也不尽相同，但一般来说阀门都是通过旋转阀瓣角度或升降阀板来掌控启闭或开关角度的。

电动执行器的选型就是要依据阀门的启闭方式来配套进行。

1、多回转电动执行机构多回转电动执行器也是输出转角扭力的一种电动执行器，它和角行程电动执行器的区分是它的输出轴转动大于360度。

多回转电动执行器适合多圈旋转才能完成启闭过程的旋转阀门，例如闸阀和截止阀等。

2、直行程（直线运动）适用于单座调整阀、双座调整阀等。

电动执行器输出轴的运动为直线运动式，不是转动形式。

多可以与DDZ－Ⅲ型仪表配套使用，也可以与组装仪表及TA仪表配用。

它以220V电源为动力，接受统一的标准信号4—20mA将此变化成与输入信号相对应的出轴直线位移，自动地操纵调整阀或其它终端机构等完成自动调整任务，或者配用电动操作器实行手动摇控。

广泛地用于发电厂、钢铁、石油、化工、轻工等工业部门的调整系统中。

3、角行程电动执行机构（转角360度）适用于蝶阀、球阀、旋塞阀等。

电动执行器输出轴的转动小于一周，即小于360度，通常为90度就实现阀门的启闭过程掌控。

此类电动执行器依据安装接口方式的不同又分为直连式、底座曲柄式两种。

A）直连式：是指电动执行器输出轴与阀杆直连安装的形式。

B）底座曲柄式：是指输出轴通过曲柄与阀杆连接的形式。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

兰考县环保能源工程项目电动开关阀执行机构和电动调节阀招标内容及技术规范光大环保能源（兰考）有限公司2016年 10月目录1 总则.................................... 错误!未定义书签。

2 技术规范................................ 错误!未定义书签。

3 工程概况................................ 错误!未定义书签。

4 供货范围 (3)5 设备运行环境及工程条件.................. 错误!未定义书签。

6 技术要求............................... 错误!未定义书签。

7 备品备件.............................. .错误!未定义书签。

8 监造、检验和性能验收试验............................ .199 技术资料及交付进度................................. .2110 工程服务............................. .错误!未定义书签。

11 安装与调试要求 ...................... .错误!未定义书签。

12 培训................................. .错误!未定义书签。

13 交货进度............................. .错误!未定义书签。

1总则1.1本规范书适用于兰考县环保能源工程项目的电动开关阀执行机构和电动调节阀在设计、结构型式、技术要求、试验方法及供货等要求。

1.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，投标方应保证提供符合本技术规范书要求和有关中国国家GB系列、电力行业DL 系列和其它行业最新工业标准的优质设计及产品；同时必须满足中国国家的有关安全、环保等强制性法规、标准的要求。

电动阀门的电动装置及执行机构安装、调试方案目录1. 适用范围2. 编制依据3. 工程概况及主要工程量4. 作业人员资格和要求5. 主要机械及工器具6. 施工准备7. 作业程序8. 作业方法、工艺要求及质量标准9. 工序交接和成品保护10. 职业安全卫生和文明施工措施11. 环境管理12. 绿色施工及节能减排13. 精细化施工管理措施14. 技术记录15．重大风险控制措施和环境影响控制措施1. 适用范围本作业指导书适用于国电泰州电厂二期（2×1000MW二次再热）工程B标段#4机组的电动阀门的电动装置及执行机构安装、调试。

2. 编制依据2.1《电力建设施工技术规范第4部分：热工仪表及控制装置》DL 5190.4-20122.2《电力建设施工质量验收及评价规程第4部分：热工仪表及控制装置》（DL/T 5210.4—2009）2.3《工程建设标准强制性条文电力工程部分（2011年版）》2.4《电力建设安全工作规程》（火力发电厂部分）DL-5009.1-20022.5江苏电建一公司泰州分公司《热工专业施工组织设计》2.6华东电力设计院关于国电泰州电厂二期工程的热控专业图纸2.7厂供资料及说明书等3. 工程概况及主要工程量3.1工程概况国电泰州电厂二期（2×1000MW二次再热）工程由华东电力设计院设计，B标段由江苏电建一公司承建。

工程中采用的阀门电动装置及电动执行机构均为智能一体型，主要由（Rotork）、扬州电力设备修造厂、DREHMO及随主设备厂家配套供产品。

3.2主要工程量B标段范围内约有500台电动执行装置4. 作业人员资格和要求4.1参加阀门电动装置及执行机构安装、调试的施工人员应经过三级安全教育且考试合格；特殊工种作业人员应持有特殊工种上岗证，且作业资质已完成报审。

4.2所有施工人员应认真学习《电动阀门的电动装置及执行机构安装、调试》作业指导书，熟知阀门电动装置及执行机构安装、调试的规程规范、质量验收标准和工艺要求，熟知相关的施工图纸和厂家技术资料；接受电动阀门的电动装置及执行机构安装、调试施工技术、安全、质量交底，并在交底记录上签字。

品牌：罗托克ROTOR型号：全线产品英国罗托克ROTORK电动执行器产品简介强力推荐：Rotork IQ 智能型电动执行机构-精益求精形成了以秉承创业以来的传统技术的“照明制造系统”、以药品、食品为中心的“自动包装系统”、以及超越“二次电池制造系统”与“冷凝器制造系统”等产业根基的系列产品。

并致力于利用这些应用技术实现“图像处理识别、计量检查”等、利用电子眼提高质量进而实现工程无人化等目标。

Rotork 经过实验和测试的IQ系列智能型电动阀门执行其现在有进一步提高了质量--保留着名扬四海的特性，如Rotork 独特的双密封系统和"非侵入式"红外线设定功能，同时使用更少的电子元件，增加了功能和可靠性。

Rotork的IQ是站在新技术的前沿不断致力于研究与开发的成果，为最终用户提供了更高的质量、性能和全面的价值标准。

Rotork IQ标准规格提供了广泛的控制和显示的灵活性，使得复杂和昂贵的用户定制经常是不必要的。

这一方法允许采用流水线生产工序，从而确保一贯高标准的产品质量。

IQ继续提供其全部关键性优点，使它在全世界居领先地位。

对于任何环境、任何应用，IQ已成为可靠性的代名词。

简明的设计、双密封的防水外壳、红外线设定以及全面的保护系统，使得IQ在可靠的阀门操作领域居世界领先地位。

安心使用、极低的维护费用、简便的诊断及更换备件，可让使用者无需专门记忆其过程。

调试简便用红外线设定器可进行简单安全和快速的非侵入式调整。

使用"随按随用"的IQ设定器可进入和调整执行器的设定，如力矩值、限位、控制及显示功能。

Rotork提供的独特的本安型设定器在任何环境中，无论动力电源与否，均可对执行器进行非侵入式设定。

易读的、带有背景照明的显示器提供了阀门运行状况、控制和执行器的报警图标。

用IQ设定工具可以查看全面、实时的诊断帮助屏幕，可全图显示就地和远程控制状态、执行器组态和即时阀位的力矩。

阀门电动装置，电动执行器与电动头三者的关系来源：常州二通阀门驱动装置有限公司电装=电动头=电动阀门=电动门=电动阀=电动执行器=阀门电动装置电动执行器=阀门电动装置+阀体因为阀体的种类较多：直通阀、蝶阀、球阀、闸阀等等。

阀门电动装置+各种阀体就形成了另一类产品——电动调节阀（还可细分成：电动调节直通阀，电动调节蝶阀，电动调节球阀等等）。

所以习惯上电动执行器就指阀门电动装置，不含阀体。

阀门电动装置本机由电动机、减速机构、限位机构、过力矩保护机构及位置反馈装置等组成。

阀门电动装置是以电动机为驱动源、以直流电流为控制及反馈信号。

当上位仪表或计算机发出控制信号后，阀门电动装置按照信号大小比例地动作，通过输出轴使阀门或风门开到相对应的开度，并将系统开度信号反馈回控制室内，从而完成系统的调节功能。

阀门电动装置还可配操作器、伺服放大器等仪表一起使用。

操作器作用是：A. 传递信号，在控制室内为操作者提供可视的输入及反馈信号值，便于观察现场阀位。

B. 在控制信号失灵或检修系统时，可用其直接操作阀门电动装置，完成事故检修情况下的人工手动操作。

伺服放大器（即位置定位器）作用是：信号放大，它接受4-20mA的控制信号，将信号放大为可控制电机正反转的强电信号，控制执行机构实现正转或反转。

伺服放大器有两种模式可供客户选择:A. 一种为执行机构本身的控制板上带有伺服放大器功能，结构紧凑，不需占有仪表盘后空间，安装及调试较为简单（即电子一体化）。

B. 另一种为单独放置的位置定位器，安装于仪表盘后，这是一种较为传统的应用方法，检修及更换较为容易（即分立式比例调节型）。

阀门电动装置联接上各种阀体，就形成了各种调节阀。

阀门的定义定义：是在流体系统中，用来控制流体的方向、压力、流量的装置。

阀门是使配管和设备内的介质（液体、气体、粉末）流动或停止并能控制其流量的装置。

阀门阀门是管路流体输送系统中控制部件，它是用来改变通路断面和介质流动方向，具有导流、截止、节流、止回、分流或溢流卸压等功能。

电动执行器接线图电动执行器的内部原理电动执行器接线图有俩种模式可供客户选择:A. 一种为执行机构本身的控制板上带有伺服放大器功能，结构紧凑，不需占有仪表盘后空间，安装及调试较为简单（即电子一体化）。

B. 另一种为单独放置的位置定位器，安装于仪表盘后，这是一种较为传统的应用方法，检修及更換较为容易（即分立式比例调节型）。

电动执行器接线图电动执行机构联接上各种阀体，就建立了各种调节阀。

电动执行机构，又名电动执行器，电动头。

在管道工程中，当所选阀门确定之后，选配电动执行机构是保证电动阀门安全防护正常工作的确保必要条件之一。

如果电动执行机构选择不当，不仅仅会影响安全使用，而且还会产生比较严重的不良后果和经济损失电动执行器与阀门的连接1、手动匀速转动阀门，确认无异常情况，并转到全闭位置2、将支架固定在闸阀上3、将电动设备放在支架上用螺栓和法兰螺母轻轻盖紧4、将电动设备转到关闭位置，用连轴器和螺钉将阀门芯轴和电动式装置输出轴固定5、拧上电动装置和支架间的螺钉6、用手柄旋转电动式装置，确认无偏心，弯斜，运动平稳，特别注意不要超程！电动执行器接线图电动执行器的原理，电动执行机构的工作原理通俗习惯说法：电动执行器=电动执行机构教课书等教材上指：电动执行器=电动执行机构+阀体因为阀体的种类较多：直通阀、蝶阀、球阀、闸阀等等。

电动执行机构+各种各样阀体就形成了另一类企业产品——电动调节阀（还可细分成：电动调整直通阀，电动调节蝶阀，电动调节球阀等等）。

所以习惯上电动执行器就指电动执行机构，不含阀体。

电动执行机构本机由电动机、减速机构、限位开关机构、过力矩维护机构及具体位置反馈设备等组成。

电动执行机构是以电机为驱动源、以直流电流为控制及反馈数据信号。

电机不转并有嗡嗡声。

其原因可能是：1）减速器的行星齿轮部分卡涩、损坏或变形；2）减速器的斜齿轮传动部分变形或过度磨损或损坏；3）减速器的涡轮涡杆或丝杆螺母传动部位变形损坏、卡涩等；4）整体化机械设备一部分配合不好，不灵活，需调整加油。

电动执行机构安装作业指导书要点l.工程（系统和设备）概况及工程量1.1 系统和设备概况（作业涉及的系统范围、设备简介）主要介绍工程名称、规模、特点。

简介本工程电动执行机构安装的特点和本作业指导书适用的范围。

1. 2 .1工程量和工期：根据设计图纸详细列出所要安装的电动执行机构名称，型号，数量。

1．2．2工期：40天2.编制依据：列出与本工程电动执行机构安装相关的技术、质量、安环的规程、规范、标准及设计图纸，厂家图纸,变更等。

3.作业前的条件和准备：3.1技术准备电动执行机构安装所需要的图纸会审完毕，会审提出问题已解决；作业指导书编制完毕；制定技术和安全措施，并交底双方签字3.2作业人员(配置、资格)3.2.1 列出负责电动执行机构安装人员的资格要求，人数,资质。

3．2．2.作业活动中的组织分工和人员职责:列出负责电动执行机构安装人员的岗位名称和职责,应包括技术员,班组长,作业人员,质量员和安全员.3.3作业机具（包括配置、等级、精度等）列出电动执行机构安装所需施工机具和仪器仪表的规格型号，精度和数量。

3.4材料执行机构到货，相关材料到货 3.5安全器具安全帽、防滑鞋、安全带等劳保用品齐全；施工现场安全设施齐全，照明充足。

3.6工序交接机务安装的挡板完毕，并验收合格。

土建基础施工完并验收合格。

4. 作业程序、方法和内容4.1作业程序的步骤流程：（见附图） 4.2作业方法4．2．1 电动执行机构底座制作及验收 4．2．2 电动执行机构位置选择4．2．3 电动执行机构底座安装及验收4．2．4 电动执行机构安装前检查4．2．5 拉杆配置4．2．6 拉杆连接4．2．7 电动执行机构机械行程试动作4．2．8 电动执行机构接线4．2．9 电动执行机构安装验收5．作业过程中控制点的设置和质量通病及预防5．1 质量分目标：根据本工程的质量总体目标分解该项目质量分目标。

5．2 质量事故预想：5．2．1 执行机构与被控对象的动作行程不一致。

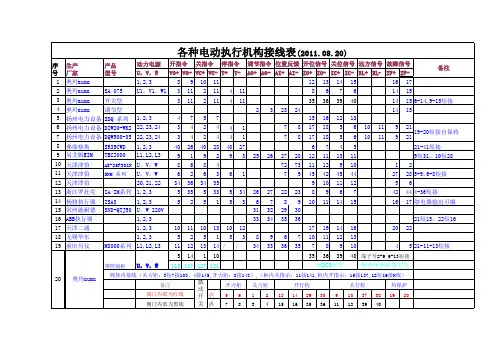

电动执行器接线The Standardization Office was revised on the afternoon of December 13, 2020一、 Rotork 1．作调节型执行机构（IQM型）： 4~41短接5~39短接 26+、27-模拟信号指令 22+、23-阀位反馈信号 2．作开关型电动阀门（IQ型） 4~36短接 5~34短接（有停止指令中间停不短接）指令：开：35、5 关：33、5 反馈：开：8、9 关：6、7 模拟量电流反馈：22+、23—电源失电故障反馈：42、43（常闭）二、 Autork 1、作调节型执行机构（IKM型）： 4~36短接5~39短接模拟信号指令：26+、27—：阀位反馈信号：22+、23— 2、作开关型电动阀门（IK型） 4~36短接 5~34短接（有停止指令中间停不短接）指令：开：35、5 关：33、5 停：34、5 反馈：开：8、9 关：6、7 模拟量电流反馈：22+、23—电源失电故障反馈：42、43（常闭）三、Auma 1、作调节型电动阀门指令：2+、3—反馈：24+、23— 2、作开关型电动阀门指令：开：3、11 关：2、11、停：11 4 反馈：开：39、40 关：35、36四、扬州西门子一体化电动门 1、 MK系列（1）、作调节型电动阀门模拟量指令：15+、16- 模拟量反馈：13+、14- （2）、作开关型电动阀门指令：开：18、21 关：19、21 反馈：开：3、4 关：1、2 模拟量反馈：13+、14—；（3）、电源AC380V:22(A)、23(B)、24(C); AC220V:23(L)、24(N) 2. LK系列（国产技术）作开关型电动阀门短接：19、20 指令：开：3、4；关：2、4 停止指令1、4 反馈：开：17、18；关：5、6 模拟量反馈：8+、7—电源故障：9 21 自保持：X11需点动则将此插头拔掉五、sipos执行机构 1、 ECOTRON经济型：带继电器板的圆形插头式连接（电动门）短接：5、6端子指令：开：3、1；关：2、1 紧急关：9、10 停：4、1 反馈：开：28、29；关：32、33 模拟量反馈：7+、8— 2 .PROFITRON 专业型：带继电器板的圆形插头式连接（调节门）模拟电流指令：11+、12- 模拟量反馈：7+、8— 3 ECOTRON经济型；带继电器板的直接连接（电动门）；分X3：1、X3：2、X1、X2四个端子排短接：18、19端子（X3：2端子排）指令：开：5、3；（X3：1端子排）关：4、3 停：6、3 反馈：开反馈接1、2；（X2端子排）关反馈接5、6 电源接X1端子排L1、L2、L3 2、 PROFITRON 专业型：带继电器板的直接连接（调节门）；分X3：1、X3：2、X1、X2四个端子排短接：18、15端子（X3：2端子排）模拟量指令：14+、15-（X3：2端子排）模拟量反馈：1+、2-（X3：1端子排）开反馈：1、2（X2端子排）关反馈：5、6 电源失电故障：17、18（常闭）六．SCHIEBEL（点动控制接线）短接：2~3端子（提供电源）指令：开：1、 4 关：1 、 3 电流反馈：23（+） 24（—）七．ABB调门指令：34（+） 33（—）反馈：35（—）36（+）短接：21~15 22~16 （用于提供远控电源）21+ 22—（内部提供的24V电源） ABB电动门指令：开11 12 关 13 14 反馈：开7 8 关 9 10 ABB气动门指令：11 12（用于向控制部分供电）反馈：31 32（需DCS提供24电源）八．马来西亚产ROTORK（非一体化）电源：1 2 3 关行程开关（常开）：8 9 开行程开关（常开）： 17 18 电流位反：32— 23+ 九． QP10POO—02（ROTORK）指令：关33 34 开34 35 反馈：开15 16 关6 7十． 1614X90—04（ROTORK）调门指令：22+ 13—反馈：32+ 23—十一. 1410—50 ROTOCK（上海国产）调门指令：22+ 13—反馈：32+ 23—电动门点动指令：开39 37 关 39 38 反馈：开15 16 关 8 9 如需要自保持则短接： 36~39 电源失电故障：41 42 十二．湖南力升信息设备有限公司短接：1~2 1~5 电源：L1 L2 L3 指令：开2 3 关：2 4 反馈：开6 8 关：7 8 力矩开关：开11 9 关11 10十三 ABB电泵勺管调门指令：26+ 27—反馈：30+ 31—电源：14+ 15—十四江苏白云电力机器厂产电动门电源：11 12 13（A排）指令：3+ 4—反馈：5+ 6—远近控切换：7 8 （7 8短接远控）（B 排）反馈：开1 2 关 3 4十五 PS 接线反馈：7+ 8—指令：3+ 4—十六重庆川仪电动门电源；L1 L2 L3 PE接地 24V内部电源21+ 22—指令：关21 13 开21 11 反馈：关9 10 开 7 8 短接：22 ~12 24~14（是否可以不短接）重庆川仪调门短接：21~15 22~16 指令：34+ 33—位反：36+ 35—十七常州兰陵一体化阀门接线指令：开6 8 关6 7 停 6 9 反馈：开5 6 关9 10 短接4 1用于远近控 1+ 2—用于提供控制板电源24V十八电泵勺管接线电源（110V）：1 2 紧急指令：开6 7 关6 8 电流指令：9+ 10—反馈：11+ 12—十九瑞基RA系列电动门指令：关5 33 开5 35 反馈：关6 7 开10 11 短接：5~34（用于自保持） 4~36 RQ系列调门反馈：22+ 23—指令：26+ 27—二十.AUMA电动门接线（非一体化）关行程开关：9 10（常闭）11 12（常开）关力矩开关：1 2 （常闭）开行程开关：13 14（常闭） 15 16（常开）开力矩开关：5 6 （常闭）。
