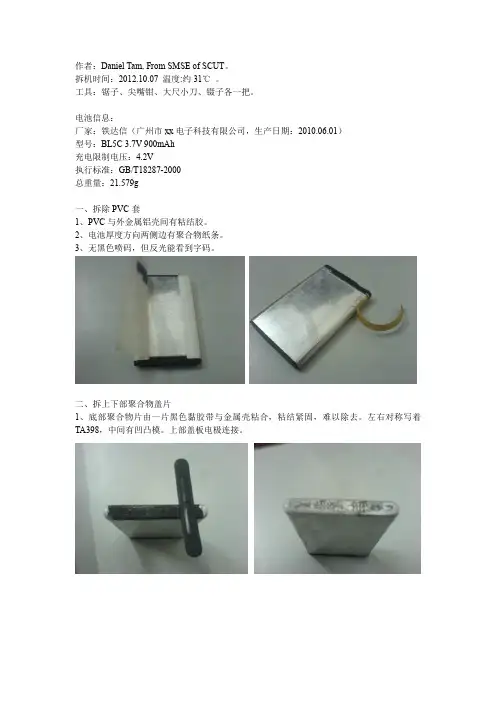

作者：Daniel Tam, From SMSE of SCUT。
拆机时间：2012.10.07 温度:约31℃。
工具：锯子、尖嘴钳、大尺小刀、镊子各一把。
电池信息：厂家：铁达信（广州市xx电子科技有限公司，生产日期：2010.06.01）型号：BL5C 3.7V 900mAh充电限制电压：4.2V执行标准：GB/T18287-2000总重量：21.579g一、拆除PVC套1、PVC与外金属铝壳间有粘结胶。
2、电池厚度方向两侧边有聚合物纸条。
3、无黑色喷码，但反光能看到字码。
二、拆上下部聚合物盖片1、底部聚合物片由一片黑色黏胶带与金属壳粘合，粘结紧固，难以除去。
左右对称写着TA398，中间有凹凸模。
上部盖板电极连接。
2、上下聚合物盖片拆除后，电池重：20.245g。
3、金属铝外壳较软，金属壳与正极相连。
4、左侧（正极）有钢珠（未压钢珠前相当于留有开孔，用于抽真空和注点解液）。
三、拆除点焊的金属铝盖版1、金属激光焊接，铝材较软，容易锯开。
2、拆开后可闻到类似酒精的气味，可看到正极与外壳（上铝盖）连接，负极与铝盖板用聚合物（透明）相隔。
四、分离电芯和金属外壳1、电芯与外壳间有空隙。
2、闻到类似酒精的气味。
3、电芯外围有透明胶带（上下面、两侧面都有），正极（铝箔）在外层。
4、电芯面有黑色半透明聚合物模盖（阻隔电芯与上铝盖板）。
5、可从电极面观察到液体电解质。
6、电解质很容易挥发。
正极负极五、拆电芯1、正极材料（LiCoO3（5~10μm）等+导电剂（导电炭黑，1~5μm）+粘合剂（PVDF））涂覆在铝箔（厚约16μm）长条两面上，长约30cm。
2、负极材料（石墨+导电炭黑+增粘剂（羧甲基纤维素钠CMC）+粘结剂（丁苯橡胶乳胶SBR））（黑色）涂覆在铜箔(厚约10μm)长条两面上。
负极材料较易脱落。
3、隔膜：负极外紧贴（即正负极之间）一层半透明聚合物隔膜。
避免正负极材料接触造成短路，但隔膜需让Li+通过，以形成通路。

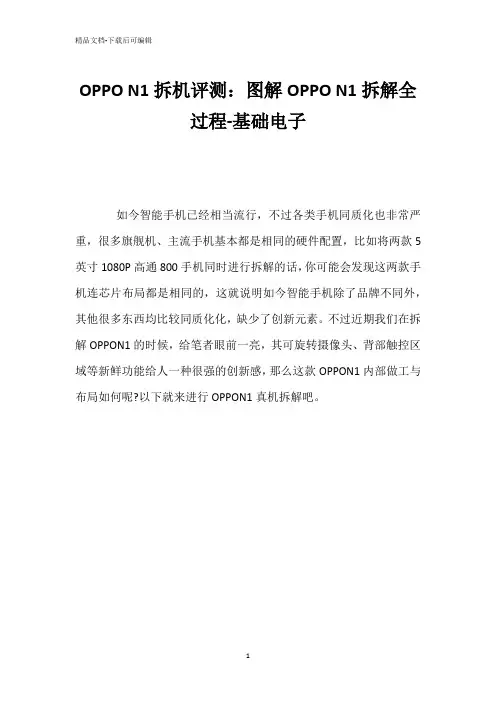

OPPO N1拆机评测：图解OPPO N1拆解全过程-基础电子如今智能手机已经相当流行，不过各类手机同质化也非常严重，很多旗舰机、主流手机基本都是相同的硬件配置，比如将两款5英寸1080P高通800手机同时进行拆解的话，你可能会发现这两款手机连芯片布局都是相同的，这就说明如今智能手机除了品牌不同外，其他很多东西均比较同质化化，缺少了创新元素。
不过近期我们在拆解OPPON1的时候，给笔者眼前一亮，其可旋转摄像头、背部触控区域等新鲜功能给人一种很强的创新感，那么这款OPPON1内部做工与布局如何呢?以下就来进行OPPON1真机拆解吧。
OPPON1拆机评测：图解OPPON1拆解全过程拆机步，需要卸下SIM卡槽，如下图所示：OPPON1SIM卡槽拆解后盖采用聚碳酸酯材质，通过卡扣卡在中壳上，而中壳采用了金属材质，在四周各有天线溢出口，音量按键、电源键以及中壳是独立开来的，因此拆解后盖也比较简单，打开后盖，给人感觉是做工比较工整。
OPPON1后盖拆解图由于音量键与电源键是独立开来的，因此我们拆解第第三步就出拆解下来音量键和电源键了。
OPPON1独立的电源按键与音量按键拆解图OPPON1与之前的上一代旗舰OPPOFine5内部有些类似，主要相似点集中在顶部主板上，不仅采用了屏蔽罩屏蔽辐射，还采用了塑料盖固定。
而关键位置排线、电源排线等也用金属挡片固定，做工比较精细。
不过笔者在拆解该机机身内部的固定螺丝的时候，并没有发现易碎贴纸保修凭证，这应该属于笔者拆解的是工程机缘故，用户请勿拆解，否则将失去保修功能。
OPPON1主板固定螺丝拆解内部所料固定板拆解后，我们就可以看到电池、NFC芯片和触控板了，如下图所示：OPPON1内部电池与NFC模块拆解拆解下来的OPPON1NFC芯片特写OPPON1背部触控板特写，另外该机搭载的是3610mAh大容量锂离子聚合物电池。
OPPON1背部触控板特写拆解电池后，OPPON1内部特写OPPON1内部外观图解OPPON1依旧采用了目前主流的三段式内部设计，顶部主板+中部电池+底部主板的设计。

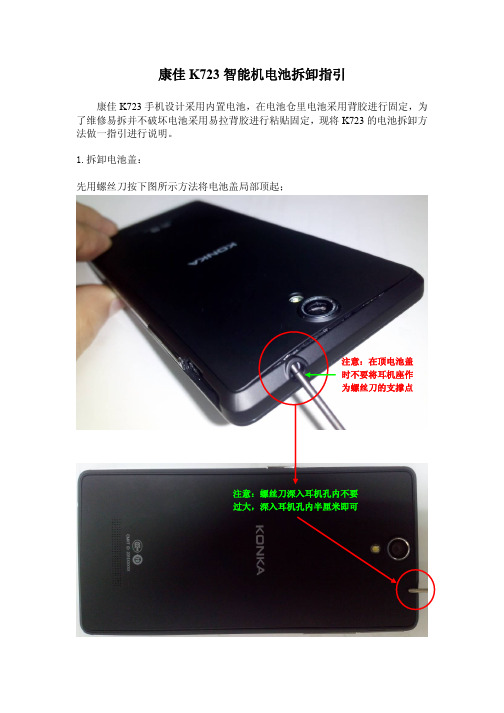

康佳K723智能机电池拆卸指引康佳K723手机设计采用内置电池，在电池仓里电池采用背胶进行固定，为了维修易拆并不破坏电池采用易拉背胶进行粘贴固定，现将K723的电池拆卸方法做一指引进行说明。
1.拆卸电池盖：先用螺丝刀按下图所示方法将电池盖局部顶起；注意：螺丝刀深入耳机孔内不要过大，深入耳机孔内半厘米即可注意：在顶电池盖时不要将耳机座作为螺丝刀的支撑点2.用拆机片沿着电池盖和后壳间缝隙将电池盖拆下来；注意：拆机片在沿着电池盖和后壳间缝隙进行划动时拆机片不要插入的过深（如下图所示）电池盖被取下3.用十字螺丝刀将后壳上的10颗螺丝拆下来：4.用拆机片拆下后壳：拆壳的右侧拆壳的底部拆壳的左侧后壳被拆下：5.拆除易拉背胶并取下电池：电池粘贴背胶二拉手电池粘贴背胶一拉手按下图箭头所示，依次用手捏住电池粘贴背胶拉手，慢慢的拉扯背胶，背胶就会缓缓的从机器中脱离出来；结构图图示电池粘贴背胶一拉手注：拉背胶时手指的支撑要避开电池，这样可以避免电池被挤压而拉断背胶注：拉背胶时手指的支撑要避开电池，这样可以避免电池被挤压而拉断背胶电池粘贴背胶二拉手注意：如果背胶拉手在拉扯的过程中断了，也可以用镊子捏住背胶打个卷再把背胶拉扯出来。
（如下图所示）被拉断的背胶示意图6.扣开电池连接器将电池拆下来：用镊子捏住背胶打个卷再把背胶拉扯出来示意图注意：此电池连接器请勿反复拆装。
至此，K723电池拆卸工作全部完成。
1.康佳K723电池属锂聚合物电池，取下来的电池切记避免异物、挤压、高温等对电池产生干扰的错误操作，以免发生危险！2.如果被拆下后的电池出现变形或褶皱（详见下图所示）,切记不能再次使用,需退总部进行检测！电池被取下注意电池变形电池变形电池褶皱。
iPhone 3G 全面拆解报告－iPhone中文网iPhone 3G•在2008年7月11日新西兰时间12:01 iPhone刚刚首发之后，我们就立即进行了3G iPhone 手机的拆解，即太平洋时间7月10日早5：01分。
•如果你很想和我们交流，我们很高兴能够与你结识。
你可以通过我们网站的联系方式与我们取得联系。
安全到手•从包装盒上可以看出，我们得到了一款黑色3G iPhone手机。
传闻说白色一款已经无货，极为稀有。
这款iPhone售价在新西兰为979美元，并且无绑定合同（当然，还是被Vodafone锁定）。
现在我们还不确定拿着这款被Vodafone锁定的iPhone手机来做什么，但是总有一些是我们能做的。
•包装看起来很面熟。
•下面则是我们从包装的正面所看到的说明。
o iPhone 3G大小为4.5×2.4×0.48"(比一代要薄0.02"),重4.7盎司。
o显示器对角线长3.5",163ppi分辨率为480×320，与一代几乎相同。
•盒内装有：o USB充电数据线o标准iPhone 耳机o USB 电源适配器。
o这是什么?一款新西兰版电源插座，此前我们从没有获得一款这样的东西。
•拆下SIM卡•iPhone 3G最值得关注的特色要数与机身齐平的耳机插孔了吧，这样任何一款耳机都可以无需适配器就可以插入iPhone手机使用了，而不再仅限于苹果自己的耳机产品。
不错！开盖•我们的预测：o标有苹果标识的三星处理器——正确o或者有GPS芯片，或者没有。
如果没有GPS芯片，那么就说明它被内置到处理器内部了。
——不确定o许多仅带有苹果标识的芯片。
有时候我们可以直接辨别它们是什么芯片，但是大多数还是要拆解下来之后才可以辨别。
——正确，不过这次好像有点欺诈之意。
•拆LED显示屏幕•摇动显示屏幕•一些菜鸟告诉我等明天美国放货后，TechOnline能够告诉我们不认识的芯片是什么.他们通常将芯片浸泡在酸性溶液内，去除其外表的陶瓷涂层，再用X-射线和其他一些怪异的工具来查看芯片。

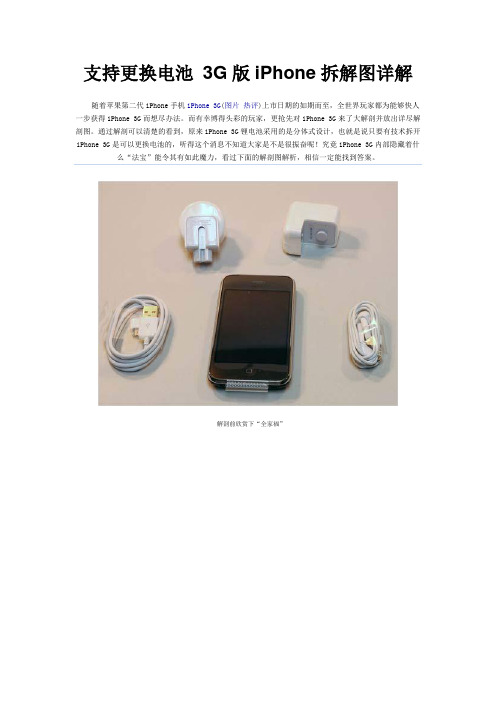

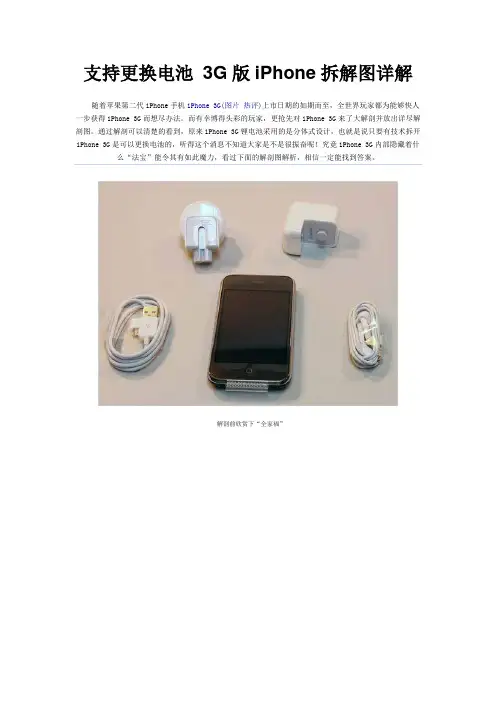

支持更换电池3G版iPhone拆解图详解
随着苹果第二代iPhone手机iPhone 3G(图片热评)上市日期的如期而至，全世界玩家都为能够快人一步获得iPhone 3G而想尽办法。
而有幸博得头彩的玩家，更抢先对iPhone 3G来了大解剖并放出详尽解剖图。
通过解剖可以清楚的看到，原来iPhone 3G锂电池采用的是分体式设计，也就是说只要有技术拆开iPhone 3G是可以更换电池的，听得这个消息不知道大家是不是很振奋呢！究竟iPhone 3G内部隐藏着什么“法宝”能令其有如此魔力，看过下面的解剖图解析，相信一定能找到答案。
解剖前欣赏下“全家福”
iPhone 3G底部有两枚细小的螺丝
先移除底部的两粒缧丝，整部机就得一分为二
面板和底板之间是由几条connector驳在一起的
支持更换电池iPhone 3G解剖图呈现
解剖后的面板，很简洁，只有两条connector
解剖后的底板，地是非常简洁，真的要赞赏Apple在电子设计方面的实力!
面板的screen可以再一分为二
接下来是继续把底板分体，叫我Do not remove?
整片主板能够轻松的从底盘中取出
取去主板和电池后的底盘
iPhone 3G的专用电池
旧版iPhone的电池是用电线永久焊接的，iPhone 3G转为可”分体式”
这就是iPhone 3G的主版!
可以清楚看到iPhone 3G的chips是ARM CUP+Samsung RAM+GPS Chips
最后是speaker、mic和接驳电脑的接口
解剖完毕，一家大细来张大合照吧!。

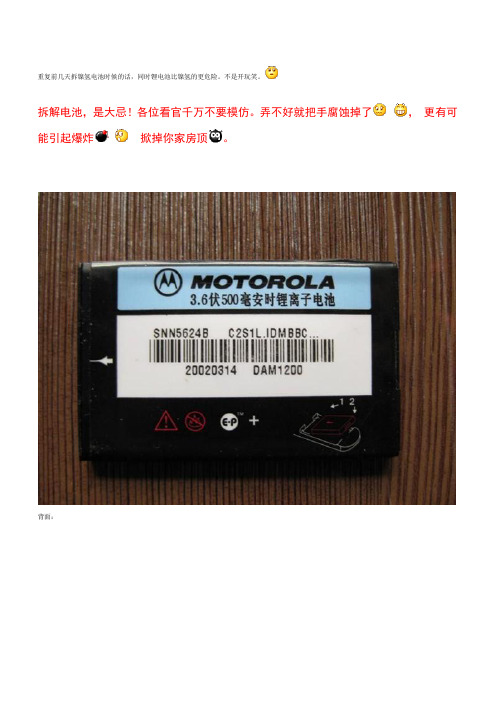

重复前几天拆镍氢电池时候的话，同时锂电池比镍氢的更危险。
不是开玩笑。
拆解电池，是大忌！各位看官千万不要模仿。
弄不好就把手腐蚀掉了，更有可
能引起爆炸掀掉你家房顶。
背面：
第一步，要揭开表面的一层黑色的塑料纸，太粘勒，上吹风机！：
揭开后，好像看到电池芯了：
翻过来：
可以看到，电池芯被一个塑料框包在里边，中间还是有缝隙的，里边白色的部分此啊是真正的电池。
顶出来，换各角度：
电池正负极和电路板之间的连接：
卸电路板，翻过电池，2端分别有2个卡子，螺丝到伸进去。
别一下，解决问题：
打开电路板盖子：
上剪刀，直接剪短电路和电芯：
揭掉电芯另外一遍的塑料皮：
揭掉顶端的塑料“帽”：
下来就是暴力拆解电芯了，手太忙了，忘记拍照了，用金属美工刀在一端一刀一刀的划开大约0.3毫米的铝质外壳：
抽出真正的电芯：
换个角度，嗯？怎么一层一层的？：
可以打开，留意这种质感，里边是有液体的。
看不太明显？
加点动作，怎么样了？
再换个姿势。
哈哈。
不停的变换各种姿势........
继续展开：
好像里边的液体蒸发的非常快，颜色已经变了：
嗯？还可以分层？
那就继续吧：
这下继续分到头后，就分出了正负极：
白色和黑色互相缠在一起，有点电容的意思，但是具体里边是什么东西，怎么个原理，就不是我操心的事情了：
这个清晰点：
老样子，最后来张“全尸福”
打完收功。

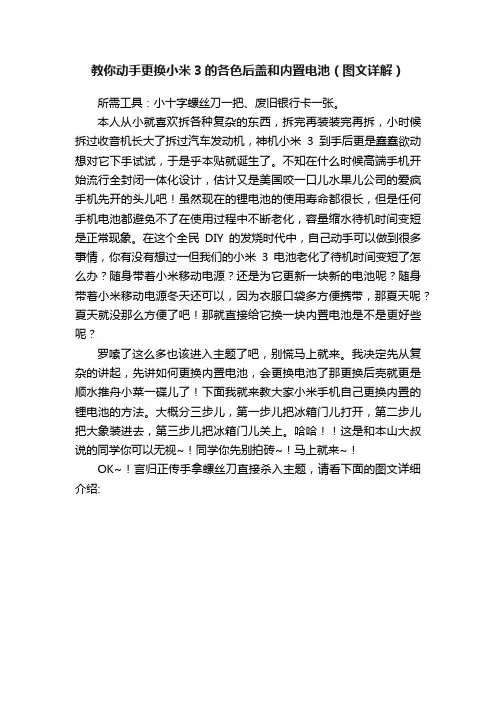

教你动手更换小米3的各色后盖和内置电池（图文详解）所需工具：小十字螺丝刀一把、废旧银行卡一张。
本人从小就喜欢拆各种复杂的东西，拆完再装装完再拆，小时候拆过收音机长大了拆过汽车发动机，神机小米3到手后更是蠢蠢欲动想对它下手试试，于是乎本贴就诞生了。
不知在什么时候高端手机开始流行全封闭一体化设计，估计又是美国咬一口儿水果儿公司的爱疯手机先开的头儿吧！虽然现在的锂电池的使用寿命都很长，但是任何手机电池都避免不了在使用过程中不断老化，容量缩水待机时间变短是正常现象。
在这个全民DIY的发烧时代中，自己动手可以做到很多事情，你有没有想过一但我们的小米3电池老化了待机时间变短了怎么办？随身带着小米移动电源？还是为它更新一块新的电池呢？随身带着小米移动电源冬天还可以，因为衣服口袋多方便携带，那夏天呢？夏天就没那么方便了吧！那就直接给它换一块内置电池是不是更好些呢？罗嗦了这么多也该进入主题了吧，别慌马上就来。
我决定先从复杂的讲起，先讲如何更换内置电池，会更换电池了那更换后壳就更是顺水推舟小菜一碟儿了！下面我就来教大家小米手机自己更换内置的锂电池的方法。
大概分三步儿，第一步儿把冰箱门儿打开，第二步儿把大象装进去，第三步儿把冰箱门儿关上。
哈哈！！这是和本山大叔说的同学你可以无视~！同学你先别拍砖~！马上就来~！OK~！言归正传手拿螺丝刀直接杀入主题，请看下面的图文详细介绍:左边的橙色圆形小米标志是质保标贴（撕下就意味放弃质保权了）首先要取出SIM卡托儿，露出两个螺丝，有一个是有小米质保标贴的，你可以轻轻把它撕下（质保期内慎重）就露出螺丝了。
用螺丝刀拧下两颗螺丝，然后用银行卡沿着后壳与前面板的缝隙轻轻撬开一个小缝儿，从小缝儿处围着后壳边缘划一圈儿，将卡位全部剥离便可打开小米3的后盖。
取下的小米手机3后壳内侧（后壳是塑料材质）打开后盖以后你会看到位于最上边的是一块黑色主板盖板，位于中间部位上面有MI标LOGO的是本场的主角“小米3原装锂电池”，电池的上面覆盖着的一层黑色贴片是可以让你刷公交卡的NFC感应贴片。

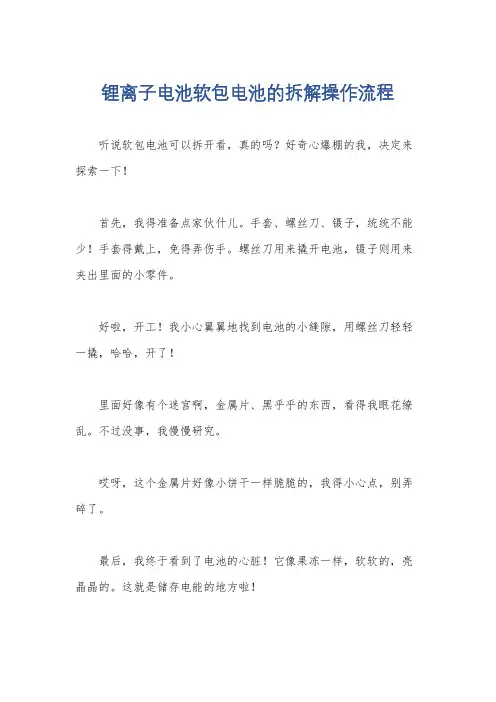

锂离子电池软包电池的拆解操作流程
听说软包电池可以拆开看，真的吗？好奇心爆棚的我，决定来探索一下！
首先，我得准备点家伙什儿。
手套、螺丝刀、镊子，统统不能少！手套得戴上，免得弄伤手。
螺丝刀用来撬开电池，镊子则用来夹出里面的小零件。
好啦，开工！我小心翼翼地找到电池的小缝隙，用螺丝刀轻轻一撬，哈哈，开了！
里面好像有个迷宫啊，金属片、黑乎乎的东西，看得我眼花缭乱。
不过没事，我慢慢研究。
哎呀，这个金属片好像小饼干一样脆脆的，我得小心点，别弄碎了。
最后，我终于看到了电池的心脏！它像果冻一样，软软的，亮晶晶的。
这就是储存电能的地方啦！
拆解完毕，我得赶紧把工具和小零件收拾好。
下次我还要继续探索呢！这次拆解真是太好玩了，满足了我的好奇心！。

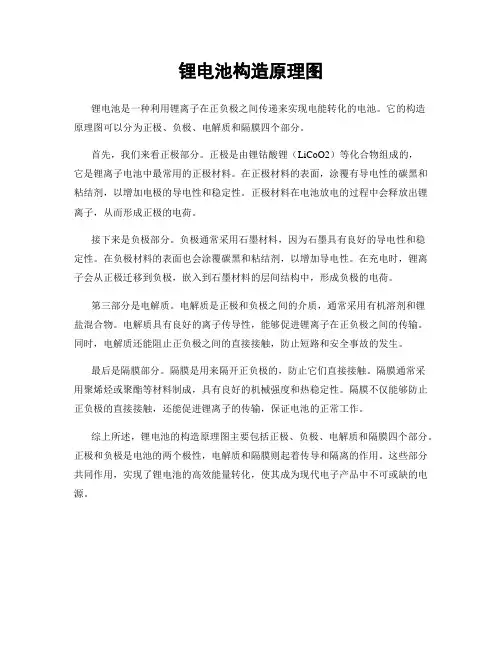

锂电池构造原理图
锂电池是一种利用锂离子在正负极之间传递来实现电能转化的电池。
它的构造
原理图可以分为正极、负极、电解质和隔膜四个部分。
首先，我们来看正极部分。
正极是由锂钴酸锂（LiCoO2）等化合物组成的，
它是锂离子电池中最常用的正极材料。
在正极材料的表面，涂覆有导电性的碳黑和粘结剂，以增加电极的导电性和稳定性。
正极材料在电池放电的过程中会释放出锂离子，从而形成正极的电荷。
接下来是负极部分。
负极通常采用石墨材料，因为石墨具有良好的导电性和稳
定性。
在负极材料的表面也会涂覆碳黑和粘结剂，以增加导电性。
在充电时，锂离子会从正极迁移到负极，嵌入到石墨材料的层间结构中，形成负极的电荷。
第三部分是电解质。
电解质是正极和负极之间的介质，通常采用有机溶剂和锂
盐混合物。
电解质具有良好的离子传导性，能够促进锂离子在正负极之间的传输。
同时，电解质还能阻止正负极之间的直接接触，防止短路和安全事故的发生。
最后是隔膜部分。
隔膜是用来隔开正负极的，防止它们直接接触。
隔膜通常采
用聚烯烃或聚酯等材料制成，具有良好的机械强度和热稳定性。
隔膜不仅能够防止正负极的直接接触，还能促进锂离子的传输，保证电池的正常工作。
综上所述，锂电池的构造原理图主要包括正极、负极、电解质和隔膜四个部分。
正极和负极是电池的两个极性，电解质和隔膜则起着传导和隔离的作用。
这些部分共同作用，实现了锂电池的高效能量转化，使其成为现代电子产品中不可或缺的电源。

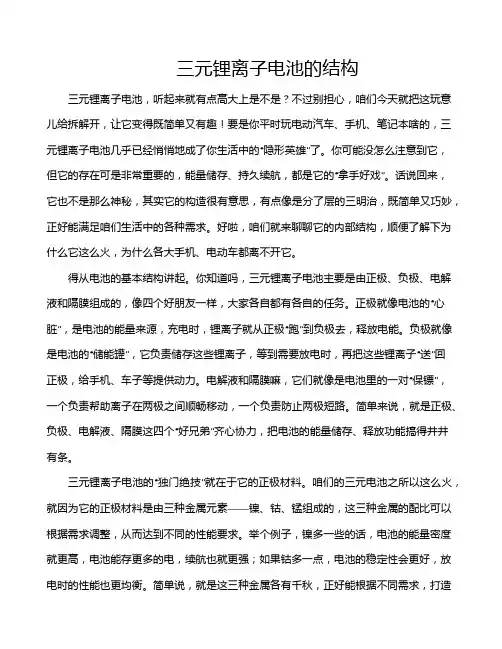

三元锂离子电池的结构三元锂离子电池，听起来就有点高大上是不是？不过别担心，咱们今天就把这玩意儿给拆解开，让它变得既简单又有趣！要是你平时玩电动汽车、手机、笔记本啥的，三元锂离子电池几乎已经悄悄地成了你生活中的“隐形英雄”了。
你可能没怎么注意到它，但它的存在可是非常重要的，能量储存、持久续航，都是它的“拿手好戏”。
话说回来，它也不是那么神秘，其实它的构造很有意思，有点像是分了层的三明治，既简单又巧妙，正好能满足咱们生活中的各种需求。
好啦，咱们就来聊聊它的内部结构，顺便了解下为什么它这么火，为什么各大手机、电动车都离不开它。
得从电池的基本结构讲起。
你知道吗，三元锂离子电池主要是由正极、负极、电解液和隔膜组成的，像四个好朋友一样，大家各自都有各自的任务。
正极就像电池的“心脏”，是电池的能量来源，充电时，锂离子就从正极“跑”到负极去，释放电能。
负极就像是电池的“储能罐”，它负责储存这些锂离子，等到需要放电时，再把这些锂离子“送”回正极，给手机、车子等提供动力。
电解液和隔膜嘛，它们就像是电池里的一对“保镖”，一个负责帮助离子在两极之间顺畅移动，一个负责防止两极短路。
简单来说，就是正极、负极、电解液、隔膜这四个“好兄弟”齐心协力，把电池的能量储存、释放功能搞得井井有条。
三元锂离子电池的“独门绝技”就在于它的正极材料。
咱们的三元电池之所以这么火，就因为它的正极材料是由三种金属元素——镍、钴、锰组成的，这三种金属的配比可以根据需求调整，从而达到不同的性能要求。
举个例子，镍多一些的话，电池的能量密度就更高，电池能存更多的电，续航也就更强；如果钴多一点，电池的稳定性会更好，放电时的性能也更均衡。
简单说，就是这三种金属各有千秋，正好能根据不同需求，打造出性能强劲又持久的电池。
就好像做菜一样，三种材料按比例搭配，做出来的味道才最合适。
你可能会问了，三元锂电池是不是就完美无缺了呢？其实嘛，它也有小小的缺点。
比如，它的价格比起普通的锂电池贵一些。
