BGP 十大选路规则

BGP属性及选路原则BGP公认强制属性：1.AS路径（AS-path，编码为2），2，下⼀跳（next-hop，编码为3），3.源头（origin,编码 1）公认⾃由决定的属性：1.本地优先级（local preference 5）2.原⼦聚合（atomic aggregate 6）可选传递属性：聚合体（aggregator 7）共同体（community 8，cisco定义）可选⾮传递属性：1多出⼝鉴别器（multi-exit-discriminator MED，编码为4）AS路径属性：确保⽆环路环境，仅当路由器将路由通告给EBGP邻居是才修改路径属性加上⾃⼰的AS 号，通告给IBGP邻居是不会修改路径属性。

下⼀跳属性：是公认强制属性，指出前往⽬的地的下⼀跳ip地址，EBGP的下⼀跳是发送更新的邻居路由器的ip地址，igp的跳是路由器，⽽BGP的跳是AS，指下⼀个AS的⼊⼝ip地址。

BGP规定，EBGP通告的下⼀跳应传输到IBGP 中在多路访问⽹络中，运⾏BGP时，BGP路由器将使⽤合适的地址作为下⼀跳地址，（通过修还下⼀跳属性）。

以避免在⽹络中插⼊额外的跳，这种特性优势被称为第三⽅下⼀跳。

（third-party next hop源头，是公认强制属性，它定义路径信息的源头，源头属性可以是下列3个值之⼀：IGP：路由在起始AS中，⽤network通告BGP消息，源头在BGP表中⽤I标识EGP ：在bgp表中⽤e标识，过时的路由选择协议，在Internet中不⽀持，⽀持分类路由选择，不⽀持CIDR不完全：路由的源头未知或通过其他⽅法获得，咱BGP表中通常⽤?标志本地优先级：是公认⾃由选择的属性他告诉AS中路由器。

那条路径是离开AS的⾸选路径本地优先级越⾼，路径被选中的可能性越⾼。

本地优先级是在路由器上配置的⼀种属性，只在同⼀个AS中的路由器之间交换。

Cisco路由器默认本地优先级值为100.共同体（团体）：BGP 共同体是⽤于过滤⼊站、出站路由的⼀种⽅式。

BGP选路规则BGP选路规则一、下一跳可达BGP选路规则一共13条，第一条必须是下一跳可达，如果下一跳不可达后面的12条全部不生效。

BGP选路规则二、Preferred Value（优选值）选择条件1、默认值为02、不会传递，只会在本路由器生效3、优选值越大越优先============================================================================= Total Number of Routes: 4Network NextHop MED LocPrf PrefVa l Path/Ogn*>i 100.1.1.1/32 10.1.5.5 100 0 200 100i* i 10.1.6.6 100 0200 100i*>i 100.1.2.1/32 10.1.5.5 100 0 200 100i* i 10.1.6.6 100 0200 100i============================================================================= 实验拓扑图拓扑图描述：R7上分别从R5和R6上学习到100.1.1.1和100.1.2.12条路由，默认BGP优选R5（10.1.5.5）作为去往100.1.1.1和100.1.2.1网络的下一跳，通过路由策略修改BGP首选值让R7将去往10.1.1.1的路由优选R5,10.1.2.1的路由优选R6。

============================================================================= R7配置acl number 2000 \\创建ACL匹配感兴趣流量rule 1 permit source 100.1.1.1 0acl number 2001rule 1 permit source 100.1.2.1 0#route-policy PrefVal permit node 10 \\创建名称为PrefVal的路由策略，动作是允许通过if-match acl 2000\\如果匹配ACL2000apply preferred-value 100\\将BGP首选值调整为100#route-policy PrefVal permit node 1000 \\创建名称为PrefVal的路由策略，不匹配的路由不做修改#route-policy PrefVal-1 permit node 10 \\创建名称为PrefVal-1的路由策略，动作是允许通过if-match acl 2001 \\如果匹配ACL2001apply preferred-value 100\\将BGP首选值调整为100#route-policy PrefVal-1 permit node 1000 \\创建名称为PrefVal-1的路由策略，不匹配的路由不做修bgp 300router-id 7.7.7.7peer 10.1.5.5 as-number 300peer 10.1.5.5 connect-interface LoopBack0peer 10.1.6.6 as-number 300peer 10.1.6.6 connect-interface LoopBack0#ipv4-family unicastundo synchronizationpeer 10.1.5.5 enablepeer 10.1.5.5 route-policy PrefVal import\\在R7至R5的BGP对等体的入方向上应用路由策略PrefValpeer 10.1.6.6 enablepeer 10.1.6.6 route-policy PrefVal-1 import\\在R7至R6的BGP对等体的入方向上应用路由策略PrefVal-1============================================================================= 验证配置Total Number of Routes: 4Network NextHop MED LocPrf PrefVal Path/Ogn*>i 100.1.1.1/32 10.1.5.5 100 100 200 100i* i 10.1.6.6 100 0 200 100i*>i 100.1.2.1/32 10.1.6.6 100 100 200 100i* i 10.1.5.5 100 0 200 100iBGP选路规则三、Local-Preference（本地优先级）选择条件1、默认值为100（越大越优先）2、只在本AS中传递3、local-preference值一定是上端路由器传过来时没有才会在本路由器赋予（上端路由器是EBGP邻居时传送路由时不会携带local-preference值）4、全局配置本地优先级[Router-BGP]#default local-preference [本地优先级值]============================================================================= Total Number of Routes: 4Network NextHop MED LocPrf PrefVal Path/Ogn*>i 100.1.1.1/32 10.1.5.5 100 0 200 100i* i 10.1.6.6 100 0 200 100i*>i 100.1.2.1/32 10.1.5.5 100 0 200 100i* i 10.1.6.6 100 0 200 100i============================================================================= 实验拓扑拓扑图描述：R7上分别从R5和R6上学习到100.1.1.1和100.1.2.12条路由，默认BGP优选R5（10.1.5.5）作为去往100.1.1.1和100.1.2.1网络的下一跳，通过路由策略修改BGP本地优先级让R7将去往10.1.1.1的路由优选R6,10.1.2.1的路由优选R5。

B GP的选路原则
BGP的选路原则
BGP,外部⽹关协议，⽤于连接⾃治域的路由协议，具有丰富的路由属性。

关于BGP，不做过多解释。

选路⽅式，共有13条(H3C标准)
1.⾸先丢弃下⼀跳(NEXT_HOP)不可达的路由
2.优选Preferred_value值最⼤的路由，Preferred_value：H3C私有属性，路由⾸选值，本地⽣成的路由默认⾸选值为32768
3.优选本地优先级(Local_Preference)值最⾼的路由，默认路由本地优先级值为100
4.依次优选Network命令⽣成的路由，import-route命令引⼊的路由，聚合路由
5.优选AS(AS_PATH)最短的路由
6.依次优选ORIGIN属性为IGP，EGP，Incomplete的路由
7.优选MED值最低的路由
8.依次选择从EBGP，联盟EBGP，联盟IBGP，IBGP邻居学到的路由
9.优选下⼀跳metric最低的路由
10.优选CLUSTER_LIST长度最短的路由
11.优选ORIGINATOR_ID最⼩的路由
12.优选Router ID最⼩的路由器发布的路由
13.优选IP地址最⼩的对等体发布的路由。

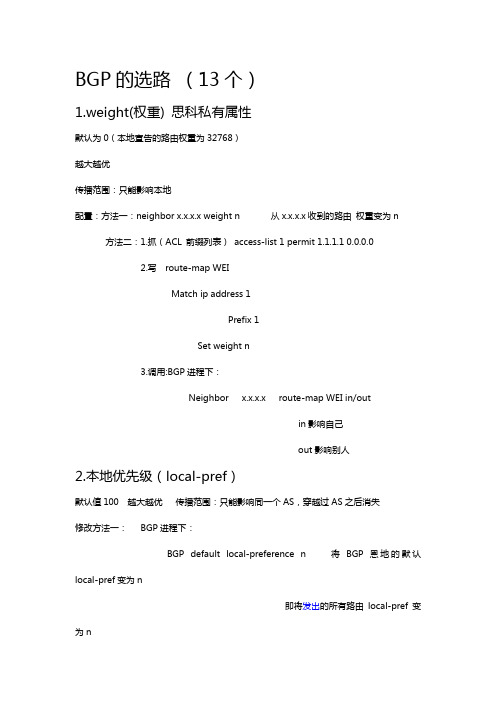

BGP的选路（13个）1.weight(权重) 思科私有属性默认为0（本地宣告的路由权重为32768）越大越优传播范围：只能影响本地配置：方法一：neighbor x.x.x.x weight n 从x.x.x.x收到的路由权重变为n 方法二：1.抓（ACL 前缀列表）access-list 1 permit 1.1.1.1 0.0.0.02.写route-map WEIMatch ip address 1Prefix 1Set weight n3.调用:BGP进程下：Neighbor x.x.x.x route-map WEI in/outin影响自己out影响别人2.本地优先级（local-pref）默认值100 越大越优传播范围：只能影响同一个AS，穿越过AS之后消失修改方法一：BGP进程下：BGP default local-preference n 将BGP恩地的默认local-pref 变为n即将发出的所有路由local-pref变为n方法二：1.抓（ACL 前缀列表）access-list 1 permit 1.1.1.1 0.0.0.02.写route-map LOCALMatch ip address 1Prefix 1Set local-pref n3.调用:BGP进程下：Neighbor x.x.x.x route-map LOCAL in/outin影响自己out影响别人3.本地始发的路由4.AS-PATH比较个数，不计较AS号的大小越少越优影响范围：每一台路由器Route-map AS permit 10Match ip address 15.起源属性i:这条路由原本是BGP自己宣告或者聚合的e:这条路由从EGP学到的（EGP已经被淘汰,e这个标签已经不存在了）？：重分发进来的路由Router bgp 1Redistribute connected ------> network所有的物理接口（无法发送HELLO 包，无法起邻居）同一条路由既被宣告出去，又被重分发出去，那么其他路由器依然会认为这条路由的起源属性为i。

BGP是一个路径矢量路由协议，它的工作就是在自主系统间交换路由信息，以便发现访问互联网某处数据的最有效路径。

如何选择最佳路径进行路由?思科无边界网络为我们揭示了BGP的14条选路原则：BGP的选路原则:前提(路由的下一跳可达、关闭同步、路由没有被惩罚、前缀没有被入境路由策略拒绝)，具体原则如下：1:weight先比较管理权重(越大越优先)，这个参数本地有效。

虽然Weight属性是Cisco 私有的,但是很多厂商也是内置该属性(但无法显示及修改),这样就保证了本地始发的路由是最优先的,因为本地始发路由的Weight为32768,从其他BGP Peer学习过来的路由的Weight为0.2:local-pref本地首选项(越大越优先)，这个参数在本AS内传递。

Local Preference 属性只能在IBGP Peer之间传递,如果在EBGP Peer之间收到的路由的路径属性中携带了Local Preference,则会触发Notifacation报文,造成会话中断。

3：路由器本地始发的路径优先。

本地始发的路径特点是next-hop为0.0.0.0，weight 为32768。

可以使用不同的方式比如network或redistribute等，那么这些方式之间是存在优先顺序的原则：network>redistribute>aggregate，但该原则是不会作为BGP路由选路策略的。

4:具有最短AS-path路径(就是AS-PATH中AS最少的优先)的路由优先。

但是可以配置bgpbestpath as-path ignore来忽略这一步。

注意：在做聚合路由时，使用as-set后产生的AS-Path列表中的{}里的AS号长度只算一个AS号的长度;而在联盟内的AS-Path列表中的()的AS号长度不做计算依据!不同方向的route-map对于插入的AS号的位置是不同的。

5：比较origin属性，具有最低origin源码。

BGP的11条选路原则在看文档的时候大家注意一点，也要了解一点，出向和入向是什么？BGP目前是选路最牛B的路由协议,也是做路由控制最强大的路由协议。

介绍一下什么是出向和入向出向(export)命令：peer邻居IP route-policy X export,这是表示自己是路由始发入向(import)命令：peer邻居IP route-policy X import l这是表示自己接收了邻居的路由比较原则很简单：import〉exportBGP的选路大部分都是用route-policy这个工具来实现的，不会route-policy你就费了。

当到达同一目的地存在多条路由时，BGP依次对比下列属性来选择路由：1.协议首选值(preferred-value),取值范围vθ∙65535› ,比大，默认值为0 ,华为设备的特有属性，该属性仅在本地有效。

R3的配置： ip ip-prefix 3 index 10 permit 192.168.1.0 24route-policy 1-3 permit node 10if-match ip-prefix 3apply preferred-value 100route-policy 2-3 permit node 10 if-match ip-prefix 3apply preferred-value 200 bgp 100vθ∙4294967295> ,比大，默认值为peer 1.1.1.1 route-policy 1-3 import2. 本地优先级(IoCaI-preference ),取值范100 ,如果路由没有本地优先级，BGP 选路时将该路的本地优先级100来处理。

3.手动聚合路由 > 自动聚合路由> network的路由> import-route引入的路由 > 对等体传递的路由192.168.1.1/32192.168.1.2/32192.168.1.3/32先将3条明细network,然后写一条指向null。
