艾默生直流分路计量设备接入艾默生FSU安装调试指导手册

艾默生直流分路计量设备安装指导手册一、分路计量设备现场安装指导1、常用安装工具及辅材准备1）分路计量设备安装所需工具大致如图所示，施工小组上站之前注意要配齐这些工具，并注意工具绝缘保护。

2）工具：手电钻、螺丝刀、剥线钳、斜口钳、钳形万用表等。

3）辅材：导轨、自攻丝、压线端子、绕线管、机打标签纸等。

2、开关电源供电线路的区分与确认霍尔传感器安装之前，必须确定出所有需要检测的线缆，并区分出各线缆归属的运营商。

这一操作步骤一定认真完成，确保准确，如遇问题及时联系随工维护人员。

1）确认开关电源供电线路是否有电流使用钳形万用表对每一条线缆进行测量确认，查看线缆中的电流大小，当电流大于0.5A时，默认用户使用，需要再次核实、校验。

核实在用的线缆必须加装霍尔传感器进行监控（可多线缆安装一个霍尔传感器）。

所有的一次下电、二次下电的供电线路都需要核实、校验并监控。

2）确认开关电源供电线路所属运营商3、电量计量模块安装要求1）电量计量模块安装位置选择①开关电源柜内，用导轨进行安装固定②如果开关电源柜内无法安装，则安装在开关电源柜的两侧，如果开关电源柜两侧有其他机柜遮挡不方便安装，再选择电源柜的后侧。

侧面安装位置应遵循从左往右，从上往下依次进行安装，为后续扩容留有位置。

2）固定导轨的安装导轨安装时，选择距离电源柜顶部约4--5CM的位置，要保证电量计量模块安装后其最上端，不高于开关电源柜的顶部边缘。

3）电量计量模块的固定①电量计量模块固定在导轨上，注意保证卡槽固定到位、牢固。

②电量计量模块所用线缆需用扎带绑扎、固定。

4、电量计量模块供电要求电量计量模块采用-48V供电，供电位置必须选择在开关电源二次下电供电空开。

供电线缆需用标签进行标注“电量计量模块用电”，且一定注意区分一、二次下电位置与所贴标签是否正确。

5、电量计量模块端口分配原则第1路，为总计量，预留。

第2路，移动，如现场无移动设备，在电量计量模块内部配置为预留。

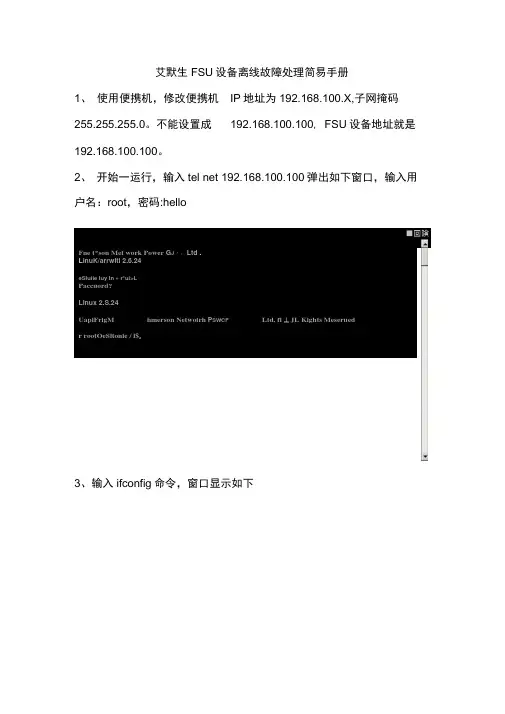

艾默生FSU设备离线故障处理简易手册1、使用便携机，修改便携机IP地址为192.168.100.X,子网掩码255.255.255.0。

不能设置成192.168.100.100, FSU设备地址就是192.168.100.100。

2、开始一运行，输入tel net 192.168.100.100弹出如下窗口，输入用户名：root，密码:hello■回険Fne t*son Met work Power G J・，Ltd .L inuK/arrwItl 2.6.24eSluiie luy In » r*ui>LPaccuord?Linux 2.S.24UapiFrigM hmerson Netwoirh P SWCF Ltd. fl丄JL Kights Meseruedr rootOeSltonie / l$a3、输入ifconfig命令，窗口显示如下4、看ethl获取的IP地址，这个是SIM卡通信用的公网地址5、再看下pppO获取的IP地址，这个是向铁塔VPN服务器拨号后注册的IP地址。

故障判断及处理：1、如果ethl的IP地址都没有，重启设备（包括FSU和无线猫，断电重启）如果重启之后还是没有说明SIM卡停机或者是无线猫有故障，更换无线猫或SIM 卡充值。

重启无线猫到成功拨号等待大概 5 分钟左右，不会超过10 分钟2、如果pppO的IP地址没有，重启设备（包括FSU和无线猫，断电重启）重启之后还是获取不到，说明是铁塔VPN地址池满了，无法拨号。

重启无线猫到成功拨号等待大概 5 分钟左右，不会超过1O 分钟3、如果上述地址都有的话，请联系艾默生工程师告知pppO获取的IP地址，工程师远程协助处理。

FSU嵌入式网页用户手册版本：V1.0拟制人：楠目录前言 (3)步骤一：登录 (3)步骤二：配置 (5)步骤三：调试 (11)步骤四：帮助 (16)前言本文详细阐述针对接入铁塔系统FSU的配置和调试功能，按现场调试步骤进行分节说明。

调试配置前请仔细阅读后操作。

步骤一：登录1)用网线连接好FSU后，打开浏览器，输入采集器IP地址，默认出厂IP-192.168.100.100,进入网页主界面，如下图注意：a)浏览器最好使用IE8以上版本，以及Google浏览器，其他版本浏览器未经测试2)输入用户名及密码登录系统，用户:user，密码:emerson，登录后进入浏览界面，如下图未升级前的FSU信息，如下图：FSU断电，插入升级U盘后，再重新加电。

升级后的FSU信息，如下图：FSU配置前需要进行时间获取和应用步骤二：配置1)点击上方菜单中配置选项，进入配置界面，如下图导入io.cfg文件，可做配置使用2)首先进入IO通道属性界面，在这里进行设置各个通道的配置属性a)修改：选中某一行，修改完毕后点击应用。

b)导入：点击导入IO配置文件，可以将事先制作好的配置文件导入，省去修改的麻烦3)点击左侧站点配置选项，进入MU配置界面，如下图a)填写站点信息FSU编码和FSUCode都填写一个编码,SC地址不改b)添加串口设备，输入设备实际接入的端口、地址、参数、名称、铁塔设备编码等信息，并导入设备模板和SO库，已经导入过SO库可以不必再导入，更新除外，配置完毕后点击增加，如下图，继续增加以此类推。

也可点击某一行进行修改。

注意：是否为1501选项为添加IPLU1501设备才勾选，其他情况不要勾选无线猫协议OZJXDGPSE6-02，使用串口参数9600.n.8.1，地址1，设备编码以实际为准c)将滚动条下移，进行添加IO设备，输入设备名称和设备编码，进行增加，如下图d)配置完毕后点击保存，如果不需要再进行其它配置项改动，在是否应用提示框中点击确定使配置生效注意：如果有样板站配置可在界面最底端分别导入XML和INI配置，重新刷新页面，然后重新编辑铁塔ID等信息即可减少操作4)点击左侧其他配置选项，进入配置界面，如下图a)USB Modem掉电重启设置：如果是板载IO，请选择板载继电器，并选择DO口号如果是接入的IPLU1501的继电器端口上，需要配置IPLU1501所接的端口和设备地址、DO口号（本次工程无IPLU1501）b)灯控联动设置：选择DO口号5)点击左侧设备种类映射配置，进入配置界面，如下图注意：此界面用于铁塔设备类型ID和我司设备类型ID的映射关系配置，一般情况下不需要修改，可能会存在新增的情况，请谨慎操作步骤三：调试1)配置完毕后，并且应用了新的配置后，在上方菜单栏中选择铁塔选项，如下图a)后台程序将自动进行拨号注册，拨号成功后Modem拨号状态和L2TP拨号状态会更新b)铁塔系统注册成功后注册状态会显示为在线注意：◆状态信息需要手动刷新，但不要刷新太频繁，否则会使拨号程序繁忙◆拨号成功后，铁塔注册状态可能会比铁塔系统状态滞后一些时间，这是由于网络状态不好或者铁塔系统回复确认信息速度原因导致，请30秒刷新一次查看2)当铁塔注册状态变为在线后，切换到实时监控页面，开始调试，如下图a)蓝色标准信号为和铁塔绑定信号，我们调试重点也是关注此类信号b)当产生告警和结束告警时，对比铁塔系统上是否正常产生告警c)如果网页产生告警，铁塔系统无告警，请点击铁塔->铁塔告警页面查看发送给铁塔的告警是否有显示，未显示可能的原因如下，请仔细检查并咨询开发部1信号基类ID未与铁塔ID绑定2 网络情况不好，移动天线，调整无线信号强度3)IP视频调试：点击页面左侧菜单IP调试进入选择页面a)如果是网口直连设备，并且IP摄像头也接入，选择IP视频（局域网直连）查看图像b)如果是远程无线访问选择IP视频（无线连接查看）注意：IP摄像头默认地址192.168.100.88，如果不是此IP，请先设置摄像头IP为此IP 用户名：admin 密码Enp12345，图像位置调整如下图4）调试记录调试完毕后请保存调试记录，用于工程维护所用a)输入工程名和合同号进行保存b)查看调试结果显示目前的调试信息，如下图注意：告警测试必须含有开始告警和结束告警时间才算合格步骤四：帮助打开菜单栏中的帮助信息查看当前FSU类型、以及版本等信息，用于现场反馈问题时所用，如下图。

艾默生空调操作手册一、基本介绍1.空调基本信息介绍：2.控制面板介绍3.控制面板的操作：①设定点：按回车键进入菜单，再按回车键，通过方向键输入密码。

按下移键选中设定点图标（如下图所示），按回车键进入菜单。

②进入菜单后再按回车，选着索要更改的项目，按回车键，进入到如下图所示的画面，按上移键或下移键改变要改变的数值，然后按回车键确定。

修改完毕后按退出键返回主界面。

③设定点可设置的数值有：⑴温度设定⑵湿度设定⑶湿度控制⑷送风功能⑸送风温度⑹备份温限注：其他菜单设置的操作步骤与设定点设置方法相同。

二、设备保养1、更换过滤网①打开机柜门，将机柜顶部两个旧的过滤网取下来。

②将新的过滤网平稳的放在机柜的顶部（注意方向）。

2、更换风机皮带①空调关机，在确定停止后，打开机柜门取下挡板。

②抬起电机去下皮带，检查皮是否有断裂、老化现象。

③安装皮带（注意：防止皮带与皮带轮之间夹手）。

④安装挡板。

3、清洗水槽①空调关机拆下两块挡板，拆下立柱上的螺丝。

②将水位传感器拆下来。

③将排水管，传感器拆下来。

④拆掉水槽两端螺丝，平行抽出水槽，清洗。

⑤清洗完毕按顺序安装。

欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求⑥。

艾默生变频器快速调试手册 适用范围：
EV1000系列、EV2000系列及TD系列可参考。

接线示意图：
参数设置：
基本运行参数（根据实际需求设置）
根据所需要的控制类型进行设置
频率给定参数
如果需要4-20mA给定是如上述设置，如需要0-10VDC电压给定，参数F1.04=0%.
注意跳线CN10(拆开外壳，在控制板上)。

CN10跳线，在V侧位电压给定，在I侧位电流给定。

根据实际需要调整跳线位置。

起动停机参数
停车方式根据实际情况进行选择，默认为减速停机。

但大惯量设备如风机等，建议选择自由停车，减少减速过电压风险。

可编程继电器输出
此信号为传输给DCS的运行反馈信号，也可作变频器故障信号使用。

继电器TA,TC间为常开点，TA,TB间为常闭点。

电机参数
参数保护
新变频器FP.01出厂设置为1：除F0.02外其他参数禁止改写。

设置其他参数时，应该首先改写此参数。

注意事项：
新变频器应首先解除FP.01参数写入保护，再根据实际需求进行参数设置。

旧变频器建议利用FP.02进行恢复出厂设置，再根据实际需求进行参数设置。

基本运行参数组，根据实际需求进行修改。

更多功能应用参考相应说明书。

应用经验：
编写：李鑫2015/9/7。

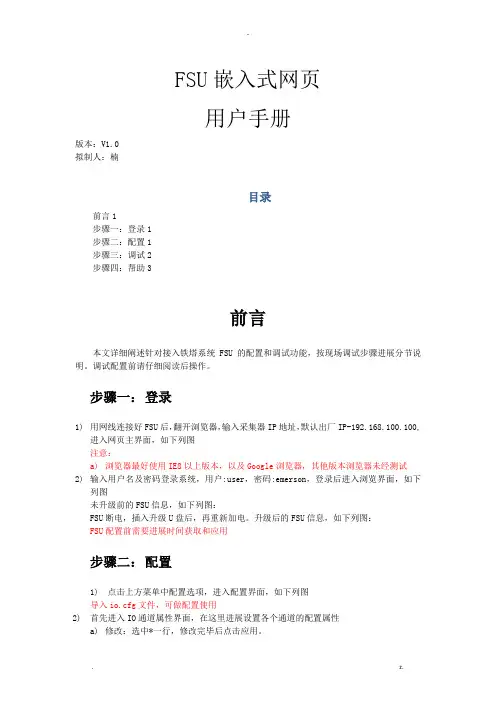

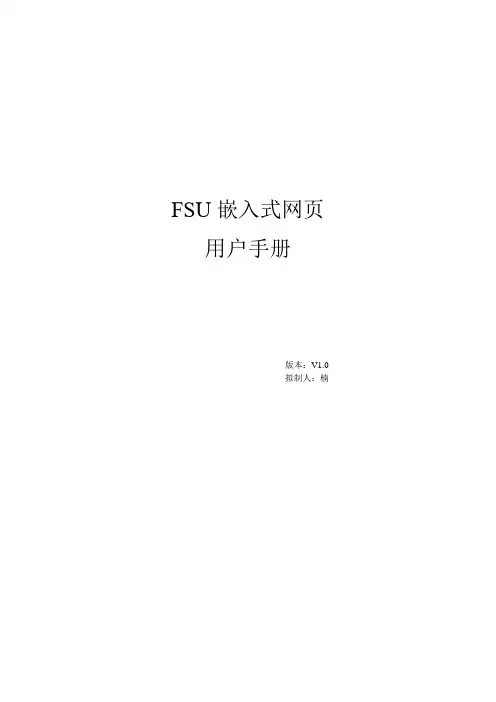

FSU嵌入式网页用户手册版本：V1.0拟制人：楠目录前言1步骤一：登录1步骤二：配置1步骤三：调试2步骤四：帮助3前言本文详细阐述针对接入铁塔系统FSU的配置和调试功能，按现场调试步骤进展分节说明。

调试配置前请仔细阅读后操作。

步骤一：登录1)用网线连接好FSU后，翻开浏览器，输入采集器IP地址，默认出厂IP-192.168.100.100,进入网页主界面，如下列图注意：a)浏览器最好使用IE8以上版本，以及Google浏览器，其他版本浏览器未经测试2)输入用户名及密码登录系统，用户:user，密码:emerson，登录后进入浏览界面，如下列图未升级前的FSU信息，如下列图：FSU断电，插入升级U盘后，再重新加电。

升级后的FSU信息，如下列图：FSU配置前需要进展时间获取和应用步骤二：配置1)点击上方菜单中配置选项，进入配置界面，如下列图导入io.cfg文件，可做配置使用2)首先进入IO通道属性界面，在这里进展设置各个通道的配置属性a)修改：选中*一行，修改完毕后点击应用。

b)导入：点击导入IO配置文件，可以将事先制作好的配置文件导入，省去修改的麻烦3)点击左侧站点配置选项，进入MU配置界面，如下列图a)填写站点信息FSU编码和FSUCode都填写一个编码,SC地址不改b)添加串口设备，输入设备实际接入的端口、地址、参数、名称、铁塔设备编码等信息，并导入设备模板和SO库，已经导入过SO库可以不必再导入，更新除外，配置完毕后点击增加，如下列图，继续增加以此类推。

也可点击*一行进展修改。

注意：是否为1501选项为添加IPLU1501设备才勾选，其他情况不要勾选无线猫协议OZJ*DGPSE6-02，使用串口参数，地址1，设备编码以实际为准c)将滚动条下移，进展添加IO设备，输入设备名称和设备编码，进展增加，如下列图d)配置完毕后点击保存，如果不需要再进展其它配置项改动，在是否应用提示框中点击确定使配置生效注意：如果有样板站配置可在界面最底端分别导入*ML和INI配置，重新刷新页面，然后重新编辑铁塔ID等信息即可减少操作4)点击左侧其他配置选项，进入配置界面，如下列图a)USB Modem掉电重启设置：如果是板载IO，请选择板载继电器，并选择DO口号如果是接入的IPLU1501的继电器端口上，需要配置IPLU1501所接的端口和设备地址、DO口号〔本次工程无IPLU1501〕b)灯控联动设置：选择DO口号5)点击左侧设备种类映射配置，进入配置界面，如下列图注意：此界面用于铁塔设备类型ID和我司设备类型ID的映射关系配置，一般情况下不需要修改，可能会存在新增的情况，请慎重操作步骤三：调试1)配置完毕后，并且应用了新的配置后，在上方菜单栏中选择铁塔选项，如下列图a)后台程序将自动进展拨号注册，拨号成功后Modem拨号状态和L2TP拨号状态会更新b)铁塔系统注册成功后注册状态会显示为在线注意：◆状态信息需要手动刷新，但不要刷新太频繁，否则会使拨号程序繁忙◆拨号成功后，铁塔注册状态可能会比铁塔系统状态滞后一些时间，这是由于网络状态不好或者铁塔系统回复确认信息速度原因导致，请30秒刷新一次查看2)当铁塔注册状态变为在线后，切换到实时监控页面，开场调试，如下列图a)蓝色标准信号为和铁塔绑定信号，我们调试重点也是关注此类信号b)当产生告警和完毕告警时，比照铁塔系统上是否正常产生告警c)如果网页产生告警，铁塔系统无告警，请点击铁塔->铁塔告警页面查看发送给铁塔的告警是否有显示，未显示可能的原因如下，请仔细检查并咨询开发部1信号基类ID未与铁塔ID绑定2 网络情况不好，移动天线，调整无线信号强度3)IP视频调试：点击页面左侧菜单IP调试进入选择页面a)如果是网口直连设备，并且IP摄像头也接入，选择IP视频〔局域网直连〕查看图像b)如果是远程无线访问选择IP视频〔无线连接查看〕注意：IP摄像头默认地址，如果不是此IP，请先设置摄像头IP为此IP用户名：admin 密码Enp12345，图像位置调整如下列图4〕调试记录调试完毕后请保存调试记录，用于工程维护所用a)输入工程名和合同号进展保存b)查看调试结果显示目前的调试信息，如下列图注意：告警测试必须含有开场告警和完毕告警时间才算合格步骤四：帮助翻开菜单栏中的帮助信息查看当前FSU类型、以及版本等信息，用于现场反应问题时所用，如下列图。

艾默⽣直流分路计量设备接⼊艾默⽣FSU安装调试指导⼿册艾默⽣直流分路计量设备安装指导⼿册⼀、分路计量设备现场安装指导1、常⽤安装⼯具及辅材准备1）分路计量设备安装所需⼯具⼤致如图所⽰，施⼯⼩组上站之前注意要配齐这些⼯具，并注意⼯具绝缘保护。

2）⼯具：⼿电钻、螺丝⼑、剥线钳、斜⼝钳、钳形万⽤表等。

3）辅材：导轨、⾃攻丝、压线端⼦、绕线管、机打标签纸等。

2、开关电源供电线路的区分与确认霍尔传感器安装之前，必须确定出所有需要检测的线缆，并区分出各线缆归属的运营商。

这⼀操作步骤⼀定认真完成，确保准确，如遇问题及时联系随⼯维护⼈员。

1）确认开关电源供电线路是否有电流使⽤钳形万⽤表对每⼀条线缆进⾏测量确认，查看线缆中的电流⼤⼩，当电流⼤于时，默认⽤户使⽤，需要再次核实、校验。

核实在⽤的线缆必须加装霍尔传感器进⾏监控（可多线缆安装⼀个霍尔传感器）。

所有的⼀次下电、⼆次下电的供电线路都需要核实、校验并监控。

2）确认开关电源供电线路所属运营商3、电量计量模块安装要求1）电量计量模块安装位置选择①开关电源柜内，⽤导轨进⾏安装固定②如果开关电源柜内⽆法安装，则安装在开关电源柜的两侧，如果开关电源柜两侧有其他机柜遮挡不⽅便安装，再选择电源柜的后侧。

侧⾯安装位置应遵循从左往右，从上往下依次进⾏安装，为后续扩容留有位置。

2）固定导轨的安装导轨安装时，选择距离电源柜顶部约4--5CM的位置，要保证电量计量模块安装后其最上端，不⾼于开关电源柜的顶部边缘。

3）电量计量模块的固定①电量计量模块固定在导轨上，注意保证卡槽固定到位、牢固。

②电量计量模块所⽤线缆需⽤扎带绑扎、固定。

4、电量计量模块供电要求电量计量模块采⽤-48V供电，供电位置必须选择在开关电源⼆次下电供电空开。

供电线缆需⽤标签进⾏标注“电量计量模块⽤电”，且⼀定注意区分⼀、⼆次下电位置与所贴标签是否正确。

5、电量计量模块端⼝分配原则第1路，为总计量，预留。

第2路，移动，如现场⽆移动设备，在电量计量模块内部配置为预留。

变频调速器（艾默生）使用说明感谢您购买盾安空调，为使您更好的使用和维护机组，提高机组的运行效率，延长机组的使用寿命，特请您注意以下几点：1、请您保管好随机资料，在开启或检修机器前，仔细阅读说明书及随机资料.2、安装工作及首次开机工作必须由受过训练的专业人员进行。

安装按电控柜铭牌的编号将其与机组编号一一对应的互相匹配.注意:请一一对应匹配.一、查收随机资料及附件1、附件：①尼龙接头；②包塑金属软管；③导线若干等。

二、柜体安装1、安装位置：控制柜安装机组旁边的墙壁上，如无墙壁，则用户自行做支架安装，建议安装位置与机组风机段距离≤3米，高度（以操作界面为准）：1。

4～1.5米，接线出厂标配为3米，若接线距离＞3米，则接线部分由用户自行解决。

2、安装方式:明装.采用壁挂式安装，安装孔及尺寸见电控柜实体.三、放线、接线、走线1、柜式空调机组电控柜固定完成后，按电机接线盒到电动机接线端子的弯曲距离放线。

2、按电气原理图、电气接线图、随机附件接好电源进线、接地线等导线。

3、若控制柜含BA干接点，则所需电缆用线由用户自备，建议使用线径0.75mm2导线。

调试（0。

7～5.5）kW变频器一、数字操作器TOP—LED02各部说明：PRG：编程键;FUNC/DATA：功能/数据键；＞＞：移位键；∧：递增键；∨：递减键;RUN：运行键；－1－STOP/RESET：停止/复位。

详细说明见随机变频器《使用手册》二、变频器内部参数设置注意：若Array变频柜含BA干接点，将选择开关打到自动档,通过远程常开无源输入触点对变频器启停进行控制，然后检测运行状态输出、手/自动状态输出的信号输出是否正常；带可选项参数为增加远程调频功能时设置参数,由用户自行确定，接收和反馈信号均为DC0~10V信号，出厂时不含此参数；出厂设置变频器跳码开关CN10跳为V.（7。

5~55）kW变频器一、数字操作器F1A452GZ1各部说明：MENU/ESC：编程/退出键；ENTER/DATA：功能/数据键;PANEL/REMOTE:运行命令通道切换键;＞＞:移位键；∧：递增键；－2－∨:递减键；JOG:点动键；RUN：运行键；STOP/RESET：停止/复位。

艾默生变频器调试方案一，在启用一台新变频器时，首先应按照以下操作步骤对变频器及电机进行初始化准备工作。

第一步，对电机的基本数据进行变频器登陆：进入参数目录F1，分别输入：机械传动比 F1.00（严格按照实际减速比输入）额定功率 F1.01电机额定电压 F1.02电机额定电流 F1.03电机额定频率 F1.04电机额定转速 F1.05然后，进行电机调谐，选择允许调谐（F1.09设为[1]），进行并启动调谐（F1.10设为[1]），按‘ENTER’确认后，提示‘RUN’调谐，这时，按下‘RUN’等待一分钟，（期间可看到，电机自动运行并停止的一个过程，其主要完成的是参数F1.11—F1.16的设置），当操作面板上显示‘调谐结束’这时既表示调谐成功可进行下一步操作。

第二步，根据实际设置变频器的用途、基本参数及功能设置：1.外部开关量端子功能设置：卷径复位（X1） F5.01 [12--卷径复位1]卷径复位后卷径值为初始卷径1（F8.12）所设定，2.外部模拟量端子设置：AI1电压输入选择 F6.00 （张力设定）AI2电压电流输入选择 F6.01 （速度设定）AI3电压输入选择 F6.02 （反馈输入，这里反馈信号范围最小应为5V变化，若变化幅度较小，变频器则不能有效识别，则不利于调试。

）（注：要严格检查所输入信号，确保信号准确，稳定，损耗最小，无干扰现象。

）3.收放卷模式设置：收卷 F8.00 [0]放卷 F8.00 [1]4.基本参数：根据实际（机械设计要求）设置以下参数：最大卷径 F8.09空芯卷径 F8.10初始卷径 F8.11 [0]--初始卷径1（F8.12—[100]）线速度输入选择 FC.00 （根据实际，假设AI2为线速度输入，其值设为2）最大线速度 FC.03 （根据实际，机械设计线速度）最小线速度 FC.04 （根据实际，一般为最大线速度1/5--1/4，）二，几种控制模式的选择和主要参数组态设置A，张力闭环控制方案1（线速度模式）闭环矢量 F0.02 [1]张力控制选择 F3.06 [1]（闭环张力控制模式1）反馈量选择 F7.02 [2]（AI3）比例增益1 F7.03 [10—20]积分时间1 F7.04 [0.5--1.5]微分时间1 F7.05 [0]（无）比例增益1 F7.06 [10—20]积分时间1 F7.07 [0.5--1.5]微分时间1 F7.08 [0]（无）采样周期 F7.09 [0]PID参数调整依据 F7.10 [0]卷径计算 F8.08 [1]（为了方便调试，在未调整好PID参数前，先不要加入此卷径计算。

IPLU调试指南（施工人员用）在广东工商银行工程施工中发现合作单位是新手，万般无奈下只好作个傻瓜指南给他们。

不过做这个东西对自己也是个很大提高。

广东工商银行工程中的IPLU调试步骤：1、分发生成Config.txt文件。

使用配置工具打开该IPLU的配置库.mdb文件。

然后选择配置系统－－数据分发－生成IDU/AMS/OCE配置－－选择所需要端局－－选择所需IDU/协议转换器/OCE中的IPLU设备－－选择保存路径－－确定。

找到CONFIG.TXT文件，并把文件名改为Config.txt。

2、准备SO库文件。

在打开的配置工具中，选择配置系统－－标准采集器－－通过局站号找到对应的DLL文件名（例：yantong.Dll），把该DLL文件的名字（注：不包含.DLL）复制－－对的SO库文件名重命名－－粘贴成（例：yantong.so）。

3、装载IPLU所需文件。

用直连网线与IPLU的网口相连接（注：不是调试口）－－把便携机IP改为与IPLU同网段－－在IE地址栏中输入ftp://115.27.144.240－－回车enter－－用户名密码均为ipluadmin－－进入idu夹－－把1步骤生成的Config.txt文件拷贝到该目录下－－进入SO文件夹－－把2步骤准备好的SO库文件拷贝到该目录下。

4、重启IPLU设备。

通过telnet 115.27.144.240连接到IPLU－－在IDU－Admin#下输入reboot－－回车（enter）－－等待二十秒左右－－重新telnet该设备（如连接上则重启成功，否则再等几秒重试，直到连接成功）。

5、在监控主机上看数据是否正常。

修改便携机IP为IPLU的IP，remote远程连接到115.1.155.23前置机，如果一切正常则监控主机上应该可以看得到采集设备通讯正常，智能设备有数据刷新。

IPLU使用Tool工具底端调试：1、确认IPLU调试步骤中1、2均正确。

2、使用Tool工具调试。

艾默生质量流量计安装及注意事项艾默生质量流量计安装质量流量计正确良好的安装是其可靠工作、准确测量的前提，必须予以充分的重视，安装时要有专门的技术人员严格把关。

1、安装场所远离大的振动设备及强力电磁场干扰场所，测量液态物料避免安装在工艺管线的最高点，要方便维护和拆卸；2、安装方式气体物料，传感器弯管竖直向上，液体物料，传感器弯管竖直向下，特殊情况也可竖直向上，应避免弯管水平或倾斜；压力要求：背压要求可以使介质始终充满传感器测量管，避免出现半管而导致测量不准确。

因此，保证安装在管线中的传感器有足够的背压是十分重要的。

当背压不满足要求时，可考虑在管线中加装背压调节器。

要做到这一点，一是将传感器装在靠近泵的出口侧，或者装在上升管道的较低部位来测液体，而且流量计下游上升管道的高度应不低于2m(视介质密度而定)。

3、避免电磁干扰和射频干扰安装在大电机、射频发生器、变压器、大功率开关等设备附近，传感器中测量管的自激谐振动会受到干扰，而且检测器检测出来的微弱信号也有可能被淹没在干扰信号之中。

另外，连接仪表各部分的电缆的走线也不要覆盖在这些可能产生干扰的设备上面，最好不要靠近它们，也不要靠近高压供电电缆或类似的电磁干扰和射频干扰 (EMI/RFI)源。

4、避免振动的影响科氏力式质量流量计的原理和结构都决定了外界振动对它会造成影响，虽然专门的安装技术(例如采用坚固的管支架等)能够减小外界振动的影响，制造厂家也在竭力改进结构以提高抗外界干扰振动的能力，但流量计的安装场所还是应该尽量远离大功率泵、电机等强振动千扰源。

若需要在管线振动大的管线中安装大口径流量计，有时要用膨胀节来消振，但必须在膨胀节与传感器之间加装带有坚固支撑的短接，否则，由于管道的伸缩造成附加应力，显示数据将会失准。

5、不能用流量计作为管道的支撑：流量计不能用来矫正管道法兰的错位和用来拉紧管道，导致流量计承受应力影响测量准确度。

6、其他注意事项除以上几点要着重考虑之外，当选择安装场所时，还应遵循下列原则:A.当用科氏力式质量流量计测量液体介质，特别是易汽化的液体或含有少量气体的液体介质时，应把流量传感器安装在管道的较低处，而不要将传感器安装在管道的最高处；B.当用科氏力式质量流量计测量气体介质，特别是非干燥气体或在高压下易液化的气体介质时，应把流量传感器安装在管道的较高处，而不要将传感器安装在管道的最低处。

CT Mentor II 直流调速器调试规范（例）图纸说明：按停止按钮时，主接触器断开，电机滑停！若斜坡停车，则在启动回路串入零速信号，将零速信号常开点并入停止按钮。

一、相关参数：电枢电流： 275A 电枢电压： 440V 励磁电流： 10.5A 励磁电压： 180VDC 额定转速： 1500rpmMentor II 型号： M350（配FXM5励磁控制器） 速度反馈方式： 测速发电机反馈 全速时测速机电压： 110V 测速机最高转速： 2000rpm 调速方式： 电位机调速 二、调试流程：1、 检查直流调速器主电源、辅助电源、控制线路配线是否正确。

2、 励磁调整：① 最大输出励磁电流设定：将FXM5励磁控制器上DDCT （直流互感器）的初级匝数设定为1匝，LK1跳线设定至15/NP 位置，并去掉Mentor II 功率板上的LK1跳线。

！！！！注意必须在断电状态下进行操作！！！！② 励磁控制参数设定：菜单 参数说明 设定值 备注06.08最大励磁电流1 955 06.08=（励磁电流/最大励磁电流）×1000;6.08=10.5/11*1000=955 06.09 最大励磁电流2 200经济励磁模式时励磁电流为最大励磁电流的20% 06.10最小励磁电流 200最小励磁电流为最大励磁电流的20% 06.11 励磁电流反馈标定系数11最大励磁电流11A06.12经济励磁定时 30驱动器在停止30S 后进入经济励磁模式 励磁控制06.15允许经济励磁定时 1 驱动器在停止06.12设定的时间后，自动选择最大励磁电流2③ 在确认上述跳线和参数都设置好之后，检查电机励磁线圈接线OK ，将参数06.13设置为1，给电机加励磁。
