PE储罐系列尺寸规格表

pe管规格型号尺寸表PE管是聚乙烯制成的塑料管道，具有耐腐蚀、耐磨损、耐高压等优点，广泛应用于城市自来水、给排水、燃气、石油、化工、工业管道等领域。

下面是PE管规格型号尺寸表：一、符合国家标准的PE管规格型号及尺寸1. GB/T 13663-2000《通用的聚乙烯（PE）管材》公称外径（mm）：20 25 32 40 50 63 75 90 110 125 140 160 180 200 225 250 280 315 355 400 450 500 560630 710 800 900 1000 1200壁厚（mm）：2.0 2.3 2.9 3.7 4.6 5.8 6.8 8.2 10.0 11.4 12.7 14.6 16.4 18.2 20.5 22.7 25.4 28.6 32.2 36.3 40.9 45.5 50.8 57.1 63.5 71.4 80.0 90.9 109.12. CJ/T 136-2007《城市给水管道工程聚乙烯（PE）管材》公称外径（mm）：20 25 32 40 50 63 75 90 110 125 140 160 180 200 225 250 280 315 355 400 450 500 壁厚（mm）：2.3 2.3 2.9 3.7 4.6 5.8 6.8 8.2 10.0 11.4 12.7 14.6 16.4 18.2 20.5 22.7 25.4 28.6 32.2 36.340.9 45.5二、常用PE管外径、壁厚及公称压力1. 给水用PE管PE80管材外径、壁厚及公称压力公称外径（mm）：110 125 140 160 180 200 225 250 280 315 400壁厚（mm）：3.0 3.5 4.0 4.6 5.2 5.8 6.5 7.2 8.1 9.2 11.5公称压力（Mpa）：0.6 0.6 0.6 0.6/0.8 0.6/0.80.6/0.8 0.6/0.8 0.6/0.8 0.6/0.8 0.6/0.8 0.6/0.8PE100管材外径、壁厚及公称压力公称外径（mm）：110 125 140 160 180 200 225 250 280 315 400壁厚（mm）：4.2 4.8 5.4 6.2 6.9 7.7 8.6 9.6 10.7 12.1 15.1公称压力（Mpa）：0.6/0.8 0.6/0.8 0.6/0.8 0.8/1.0 0.8/1.0 0.8/1.0 0.8/1.0 0.8/1.0 0.8/1.0 0.8/1.00.8/1.02. 燃气用PE管PE80管材外径、壁厚及公称压力公称外径（mm）：20 25 32 40 50 63 75 90 110 125 140壁厚（mm）：2.3 2.3 2.9 3.7 4.6 5.8 6.8 8.2 10.0 11.4 12.7公称压力（Mpa）：0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4PE100管材外径、壁厚及公称压力公称外径（mm）：20 25 32 40 50 63 75 90 110 125 140壁厚（mm）：2.3 2.3 2.9 3.7 4.6 5.8 6.8 8.2 10.0 11.4 12.7公称压力（Mpa）：0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6三、PE管内径、容积及重量计算公式1. PE管内径（mm）=公称外径（mm）-2×壁厚（mm）2. PE管容积（m³）=π×（公称外径（mm）÷2）²×管长（m）3. PE管重量（kg）=PE管容积（m³）× PE管比重（0.95）四、PE管连接方式PE管的连接方式包括电熔连接、热插连接、机械连接和管带连接等。

聚乙烯全塑立式储罐别名：聚乙烯（PE）耐腐贮罐、贮槽、槽罐、水箱规格1-50m3聚乙烯全塑立式储罐以纯线性低密度改性聚乙烯（LLDPE）为原料，采用特殊的滚塑工艺整体成型。

具有无焊接、不渗漏、无毒性、质量轻、抗老化、抗冲击、耐腐蚀、寿命长等优点。

能储存绝大多数无机酸、碱、盐类溶液和部分有机溶剂，其抗腐蚀性强于玻璃钢数倍，能部分代替不锈钢、钛、镍、高级合金钢等材料，产品符合危险品储运条例，是安全、高效的耐腐蚀性设备。

本产品符合GB/T5009.58-2003卫生标准，可替代不锈钢容器装运食品级溶液。

大规格体积全塑聚乙烯储罐优势更为突出，仍然保持整体性的性能。

全塑聚乙烯立式储罐还具有安装方便，占地面积小，环状加强筋提高刚性强度等特点。

可适用于各种外部恶劣的安装环境。

但耐压性能较卧式全塑聚乙烯储罐差，使用于比重小于1.4的溶液。

聚乙烯全塑卧式储罐规格1-50m3以纯线性低密度改性聚乙烯（LLDPE）为原料，采用特殊的滚塑工艺整体成型。

具有无焊接、不渗漏、无毒性、质量轻、抗老化、抗冲击、耐腐蚀、寿命长等优点。

能储存绝大多数无机酸、碱、盐类溶液和部分有机溶剂，其抗腐蚀性强于玻璃钢数倍，能部分代替不锈钢、钛、镍、高级合金钢等材料，产品符合危险品储运条例，是安全、高效的耐腐蚀性设备。

本产品符合GB/T5009.58-2003卫生标准，可替代不锈钢容器装运食品级溶液。

大规格体积全塑聚乙烯储罐优势更为突出，仍然保持整体性的性能。

钢衬塑聚乙烯储罐钢衬塑产品即为滚塑钢衬聚乙烯储罐（反应罐），亦称龟甲热滚衬里（龟甲衬里——钢、网、塑三合一），是钢衬塑复合系列产品的精华。

它采用特殊滚塑成型工艺。

它是将钢网（龟甲）焊接于钢体表面，以纯低密度聚乙烯（LLDPE）为原料，使用滚塑工艺将钢板、钢网（龟甲）与聚乙烯有机结合成一体。

聚乙烯牢固沾钢体表面。

产品具有无焊接缝、不渗漏、无毒性、抗老化、抗冲击、耐腐蚀、寿命长、符合卫生标准等特性。

PE水箱（又称塑料水箱、PE桶、蓄水箱、储水箱、PE储罐、塑料储罐、化工储罐、化学品储罐、清洗水箱、塑料水塔储罐、聚乙烯水箱、反渗透塑料水箱、超滤水箱、原水箱、纯水箱、中水回用水箱、屋顶水箱、塑料桶）
pe水箱优点：一次成型内外光滑,具有良好的卫生性与抗紫外线能力,耐撞击、抗强震、不易老化、不长水藻、易清洗、防鼠、防白蚁、安装移动方便。

广泛用于高层筑二次供水、蓄水、水处理净化设备配套、电子行业、工业用冷却水、化工制剂、化工原料、各种油品、饮品的存储、运输。

PE水箱缺点：属于低分子结果、容易有裂痕、属于普力容器、抗压能力弱，只适合常压
产品特性：采用进口PE原料，滚塑一次成型。

具有卫生轻便、坚固耐腐蚀、耐振耐撞击、防紫外线不易老化等特点。

注：
1、水箱以标准进水口加工，如需改进，请于定货时提出。

2、本表尺寸、容积±3％。

3、盛装化学品请订购特级品，并配专用接口。

4、盛装液体推荐加补强套。

滚塑流程：
（a）加料：将称好料的塑料以液体或粉料的形式装入模具内强；
（b）加热：滚塑成型机带着模具在两个方向时转动，并加入加热炉，使模具变热，所有的塑料黏附并烧结于模腔的内表面；
（c）冷却：随着模具的不断旋转，模具同时转出加热炉进入冷却室，在冷却室中滚塑塑料冷却成型；
（d）脱模：滚塑成型机转到开模位置，模具停止旋转，打开模具，取出。

各储罐标准尺寸
储罐是一种常见的容器，用于存储各种液体和气体。

在工业和农业生产中，储罐扮演着重要的角色，能够保持各种液体和气体的质量和数量。

为了方便生产和管理，对储罐进行标准化是必要的。

标准化的储罐尺寸可以使储罐的设备、运输、安装和使用更加统一和规范。

以下是常见的储罐标准尺寸：
1.20英尺集装箱储罐
20英尺集装箱储罐是一种标准的集装箱尺寸，通常用于运输和储存低粘度的液体，如食品乳制品、化学品、急救用水、矿产油和燃料等。

该尺寸的集装箱储罐受到国际运输规定的限制，其容量不得超过24,000升。

集装箱储罐还可以方便地在航空、陆地和水路上运输。

3.坦克车
坦克车是一种移动式的储罐，通常用于运输石油、燃料和化学品等液体和气体。

坦克车的容积各不相同，但通常不超过40,000升。

坦克车能够携带和运输大量的储罐，但需要注意的是坦克车不宜停放在烟花、鞭炮和其他易燃物品堆放的场所。

4.地下储罐
地下储罐是一种专为地下存储液体而设计的储罐。

通常用于储存燃料、石油和化学品等液体。

地下储罐可以通过降低储罐的地面高度来降低储罐的视觉影响。

地下储罐还可以防止高温和冷冻天气对储罐造成的损害。

5.水塔
水塔是一种用于储存和供应水的高层建筑物。

水塔通常位于建筑物的顶部，可以通过重力供水。

水塔容量各不相同，但通常在500到1500升之间。

水塔还可以用于灭火应急，特别是在火灾事件中，可以通过水塔向建筑物供水。

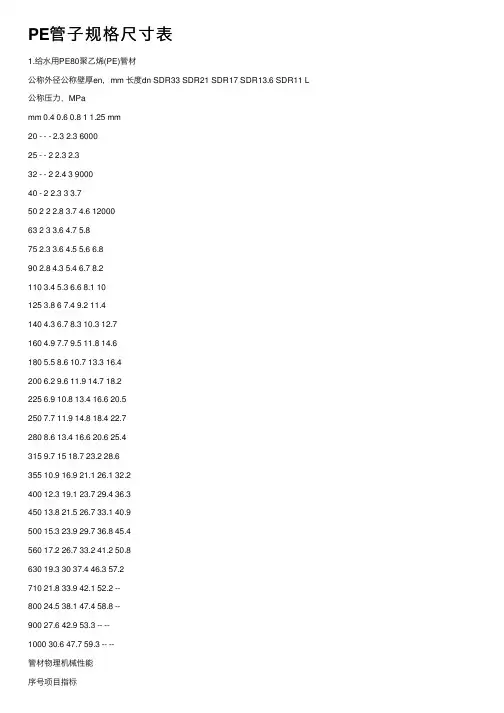

PE管⼦规格尺⼨表1.给⽔⽤PE80聚⼄烯(PE)管材公称外径公称壁厚en，mm 长度dn SDR33 SDR21 SDR17 SDR13.6 SDR11 L 公称压⼒，MPamm 0.4 0.6 0.8 1 1.25 mm20 - - - 2.3 2.3 600025 - - 2 2.3 2.332 - - 2 2.4 3 900040 - 2 2.3 3 3.750 2 2 2.8 3.7 4.6 1200063 2 3 3.6 4.7 5.875 2.3 3.6 4.5 5.6 6.890 2.8 4.3 5.4 6.7 8.2110 3.4 5.3 6.6 8.1 10125 3.8 6 7.4 9.2 11.4140 4.3 6.7 8.3 10.3 12.7160 4.9 7.7 9.5 11.8 14.6180 5.5 8.6 10.7 13.3 16.4200 6.2 9.6 11.9 14.7 18.2225 6.9 10.8 13.4 16.6 20.5250 7.7 11.9 14.8 18.4 22.7280 8.6 13.4 16.6 20.6 25.4315 9.7 15 18.7 23.2 28.6355 10.9 16.9 21.1 26.1 32.2400 12.3 19.1 23.7 29.4 36.3450 13.8 21.5 26.7 33.1 40.9500 15.3 23.9 29.7 36.8 45.4560 17.2 26.7 33.2 41.2 50.8630 19.3 30 37.4 46.3 57.2710 21.8 33.9 42.1 52.2 --800 24.5 38.1 47.4 58.8 --900 27.6 42.9 53.3 -- --1000 30.6 47.7 59.3 -- --管材物理机械性能序号项⽬指标1 20℃静液压强度（环向应⼒9.0Mpa,100h）不破裂、不渗漏2 80℃静液压强度（环向应⼒4.6Mpa,165h）不破裂、不渗漏3 80℃静液压强度（环向应⼒4.0Mpa,1000h）不破裂、不渗漏4 断裂伸长率，% ≥3505 纵向收缩率（110℃），% ≤36 氧化诱导时间（200℃），min ≥207 耐候性 1）(管材累计接受≥3.5GJ/m280℃静液压强度（环向应⼒4.6Mpa,165h）不破裂、不渗漏⽼化能量后断裂伸长率，% ≥350氧化诱导时间（200℃），min ≥10注 1）仅适⽤于蓝⾊管材2.给⽔⽤PE100聚⼄烯(PE)管材公称外径公称壁厚en，mm 长度dn SDR26 SDR21 SDR17 SDR13.6 SDR11 L 公称压⼒，MPamm 0.6 0.8 1 1.25 1.6 mm32 ———— 3 600040 ———— 3.750 ———— 4.6 900063 ——— 4.7 5.875 —— 4.5 5.6 6.8 1200090 — 4.3 5.4 6.7 8.2110 4.2 5.3 6.6 8.1 10125 4.8 6 7.4 9.2 11.4140 5.4 6.7 8.3 10.3 12.7160 6.2 7.7 9.5 11.8 14.6180 6.9 8.6 10.7 13.3 16.4200 7.7 9.6 11.9 14.7 18.2225 8.6 10.8 13.4 16.6 20.5250 9.6 11.9 14.8 18.4 22.7280 10.7 13.4 16.6 20.6 25.4315 12.1 15 18.7 23.2 28.6355 13.6 16.9 21.1 26.1 32.2400 15.3 19.1 23.7 29.4 36.3450 17.2 21.5 26.7 33.1 40.9500 19.1 23.9 29.7 36.8 45.4560 21.4 26.7 33.2 41.2 50.8630 24.1 30 37.4 46.3 57.2710 27.2 33.9 42.1 52.2 --800 30.6 38.1 47.4 58.8 --900 34.4 42.9 53.3 -- --1000 38.2 47.7 59.3 -- --管材物理机械性能序号项⽬指标1 20℃静液压强度（环向应⼒12.4Mpa,100h）不破裂、不渗漏2 80℃静液压强度（环向应⼒5.5Mpa,165h）不破裂、不渗漏3 80℃静液压强度（环向应⼒5.0Mpa,1000h）不破裂、不渗漏4 断裂伸长率，% ≥3505 纵向收缩率（110℃），% ≤36 氧化诱导时间（200℃），min ≥207 耐候性 1）(管材累80℃静液压强度（环向应⼒5.5Mpa,165h）不破裂、不渗漏计接受≥3.5GJ/m2 断裂伸长率，% ≥350 ⽼化能量后氧化诱导时间（200℃），min ≥10 注 1）仅适⽤于蓝⾊管材。

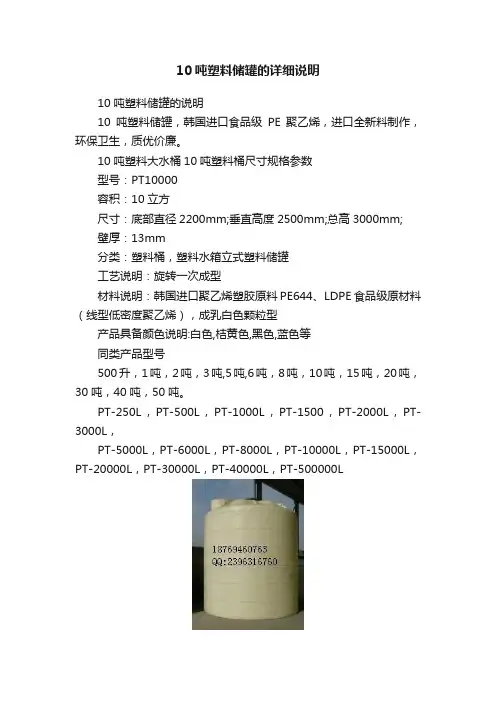

10吨塑料储罐的详细说明
10吨塑料储罐的说明
10吨塑料储罐，韩国进口食品级PE聚乙烯，进口全新料制作，环保卫生，质优价廉。

10吨塑料大水桶10吨塑料桶尺寸规格参数
型号：PT10000
容积：10立方
尺寸：底部直径2200mm;垂直高度2500mm;总高3000mm;
壁厚：13mm
分类：塑料桶，塑料水箱立式塑料储罐
工艺说明：旋转一次成型
材料说明：韩国进口聚乙烯塑胶原料PE644、LDPE食品级原材料（线型低密度聚乙烯），成乳白色颗粒型
产品具备颜色说明:白色,桔黄色,黑色,蓝色等
同类产品型号
500升，1吨，2吨，3吨,5吨,6吨，8吨，10吨，15吨，20吨，30吨，40吨，50吨。

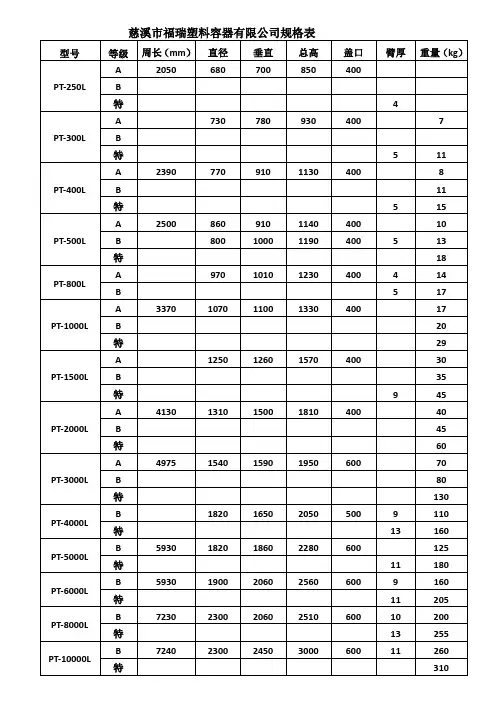

PT-250L，PT-500L，PT-1000L，PT-1500，PT-2000L，PT-3000L，
PT-5000L，PT-6000L，PT-8000L，PT-10000L，PT-15000L，PT-20000L，PT-30000L，PT-40000L，PT-500000L。
