利用集成霍尔传感器测量磁场重点

使用霍尔效应传感器测量磁场的步骤与技巧磁场是我们日常生活中不可或缺的一部分。

为了准确测量磁场的强度和方向，我们可以使用霍尔效应传感器。

霍尔效应传感器是一种电子元件，能够测量磁场对电流的影响，从而提供有关磁场特征的输出。

下面将介绍使用霍尔效应传感器测量磁场的步骤与技巧。

步骤一：选择合适的霍尔效应传感器首先，我们需要选择适合我们需求的霍尔效应传感器。

市面上有多种类型的霍尔效应传感器，根据不同的应用需求，如测量范围、磁场灵敏度等，我们可以选择不同型号的传感器。

在选择过程中，可以参考产品手册和技术规格，以确保选购到最适合的传感器。

步骤二：搭建合适的实验装置为了进行磁场测量，我们需要搭建一个合适的实验装置。

装置可以包括霍尔效应传感器、电源供应器、磁场源以及相应的电路连接等。

在搭建装置时，需要保证传感器和其他元件之间的正确连接，并确保电路的稳定性和可靠性。

步骤三：校准霍尔效应传感器在进行实际测量之前，我们需要对霍尔效应传感器进行校准。

校准的目的是获得准确的输出，以便后续的磁场测量。

校准过程中，可以通过改变磁场的强度和方向，观察传感器的响应，并记录相关数据。

通过分析这些数据，我们可以建立校准曲线，以便将传感器输出与实际磁场值进行对应。

步骤四：确定磁场测量方法在进行磁场测量时，我们需要确定合适的测量方法。

常见的方法有点测量法和线测量法。

点测量法适用于测量特定位置的磁场值，可以将传感器放置在需要测量的位置，记录传感器输出值。

线测量法适用于测量磁场的空间分布情况，可以通过移动传感器的位置，并记录相应的测量值。

步骤五：进行磁场测量在经过前述准备工作后，我们可以进行磁场测量了。

根据选择的测量方法，将霍尔效应传感器放置在适当的位置，并记录传感器输出值。

在测量过程中，需要注意保持传感器与磁场源之间的适当距离，以避免其他因素对测量结果的影响。

如果需要测量不同位置的磁场值，重复移动传感器的位置，并记录相应的测量值。

步骤六：数据处理与分析完成磁场测量后，我们需要对获得的数据进行处理与分析。

根据霍尔效应测磁场的几种方法归纳总结霍尔效应是一种常用于测量磁场强度的物理现象。

通过研究霍尔效应，人们发展出了多种方法来测量磁场。

本文将对根据霍尔效应测磁场的几种方法进行归纳总结。

1. 霍尔元件法：霍尔元件是一种基于霍尔效应原理的传感器。

当电流通过霍尔元件时，磁场会引起霍尔电压的产生。

通过测量霍尔电压的大小，可以确定磁场的强度。

霍尔元件法是一种简单而常用的测磁场方法。

霍尔元件法：霍尔元件是一种基于霍尔效应原理的传感器。

当电流通过霍尔元件时，磁场会引起霍尔电压的产生。

通过测量霍尔电压的大小，可以确定磁场的强度。

霍尔元件法是一种简单而常用的测磁场方法。

2. 霍尔传感器法：与霍尔元件法相似，霍尔传感器也是基于霍尔效应原理的传感器。

不同之处在于，霍尔传感器一般具有更高的灵敏度和更广的工作范围。

它可以通过将霍尔传感器放置在需要测量的磁场中，并测量其输出电压来确定磁场的强度。

霍尔传感器法：与霍尔元件法相似，霍尔传感器也是基于霍尔效应原理的传感器。

不同之处在于，霍尔传感器一般具有更高的灵敏度和更广的工作范围。

它可以通过将霍尔传感器放置在需要测量的磁场中，并测量其输出电压来确定磁场的强度。

3. 霍尔探针法：霍尔探针是一种用于测量磁场强度的工具。

它通常由霍尔元件和测量电路组成。

通过将霍尔探针置于磁场中，并测量输出电压，可以得到磁场的强度值。

霍尔探针法在磁场测量和磁场分布研究中得到广泛应用。

霍尔探针法：霍尔探针是一种用于测量磁场强度的工具。

它通常由霍尔元件和测量电路组成。

通过将霍尔探针置于磁场中，并测量输出电压，可以得到磁场的强度值。

霍尔探针法在磁场测量和磁场分布研究中得到广泛应用。

4. 霍尔效应测试仪：霍尔效应测试仪是一种专门用于测量磁场强度的设备。

它通常具有较高的精度和稳定性。

通过将样品放置在霍尔效应测试仪中，仪器可以直接测量并显示磁场的强度值。

霍尔效应测试仪一般用于科研、工业生产等领域。

霍尔效应测试仪：霍尔效应测试仪是一种专门用于测量磁场强度的设备。

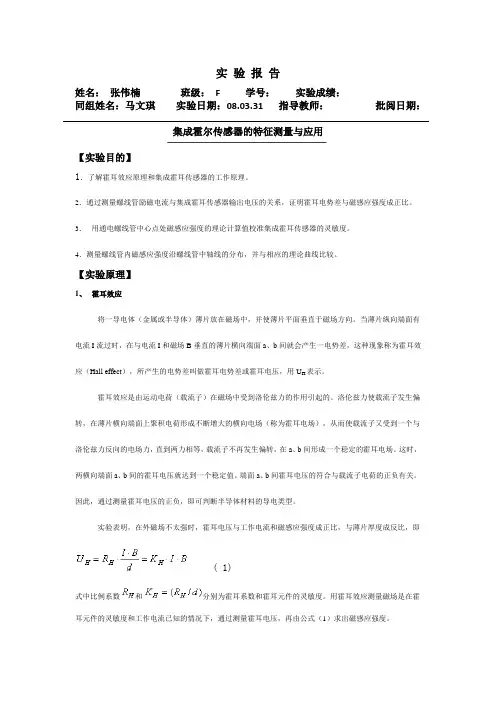

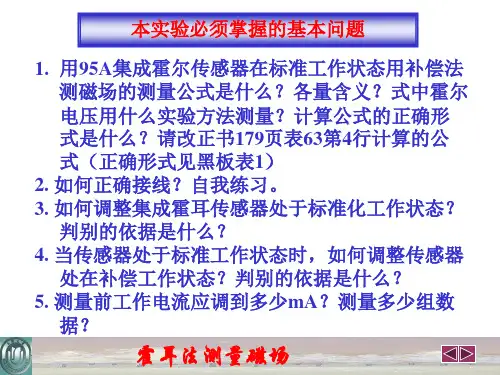

实验报告姓名：张伟楠班级： F 学号：实验成绩：同组姓名：马文琪实验日期：08.03.31 指导教师：批阅日期：集成霍尔传感器的特征测量与应用【实验目的】1．了解霍耳效应原理和集成霍耳传感器的工作原理。

2．通过测量螺线管励磁电流与集成霍耳传感器输出电压的关系，证明霍耳电势差与磁感应强度成正比。

3．用通电螺线管中心点处磁感应强度的理论计算值校准集成霍耳传感器的灵敏度。

4．测量螺线管内磁感应强度沿螺线管中轴线的分布，并与相应的理论曲线比较。

【实验原理】1、霍耳效应将一导电体（金属或半导体）薄片放在磁场中，并使薄片平面垂直于磁场方向。

当薄片纵向端面有电流I流过时，在与电流I和磁场B垂直的薄片横向端面a、b间就会产生一电势差，这种现象称为霍耳效应（Hall effect），所产生的电势差叫做霍耳电势差或霍耳电压，用U H表示。

霍耳效应是由运动电荷（载流子）在磁场中受到洛伦兹力的作用引起的。

洛伦兹力使载流子发生偏转，在薄片横向端面上聚积电荷形成不断增大的横向电场（称为霍耳电场），从而使载流子又受到一个与洛伦兹力反向的电场力，直到两力相等，载流子不再发生偏转，在a、b间形成一个稳定的霍耳电场。

这时，两横向端面a、b间的霍耳电压就达到一个稳定值。

端面a、b间霍耳电压的符合与载流子电荷的正负有关。

因此，通过测量霍耳电压的正负，即可判断半导体材料的导电类型。

实验表明，在外磁场不太强时，霍耳电压与工作电流和磁感应强度成正比，与薄片厚度成反比，即( 1)式中比例系数和分别为霍耳系数和霍耳元件的灵敏度。

用霍耳效应测量磁场是在霍耳元件的灵敏度和工作电流已知的情况下，通过测量霍耳电压，再由公式（1）求出磁感应强度。

2、集成霍耳传感器SS495A型集成霍耳传感器（线性测量范围0-67mT，灵敏度31.25V/T）由霍耳元件、放大器和薄膜电阻剩余电压补偿器组成。

测量时输出信号大，不必考虑剩余电压的影响。

工作电压Vs＝5V，在磁感应强度为零时，输出电压为。

利用霍尔片测量磁场的原理霍尔片是一种基于霍尔效应的传感器，可以用来测量磁场的强度和方向。

霍尔效应是指当电流通过一条导线时，如果将一块垂直于电流方向的磁场施加在导线附近，那么导线的两侧会形成一种电势差，这个现象就是霍尔效应。

霍尔片就是利用这个效应来测量磁场的。

霍尔片通常由三层材料构成：霍尔元件、导电层和绝缘层。

霍尔元件是一个半导体材料，通常是硅或镓砷化物。

当电流通过霍尔元件时，霍尔效应会导致霍尔元件两侧产生一种电势差，即霍尔电压。

这个霍尔电压与通过霍尔元件的电流和施加在其附近的磁场强度成正比。

为了测量磁场，我们需要将霍尔片放置在要测量的磁场中。

当磁场施加在霍尔片附近时，霍尔元件两侧会产生不同的霍尔电压。

根据霍尔效应的原理，这个电压差与磁场的强度和方向有关。

为了测量霍尔电压，我们需要将霍尔片连接到一个电路中。

通常，我们会使用差分放大器电路来放大和测量霍尔电压。

差分放大器电路可以将两个输入端之间的电压差放大到一个可测量的范围。

通过调整差分放大器电路的增益，我们可以使得测量结果更加准确。

在实际应用中，我们可以使用霍尔片测量磁场的强度和方向。

例如，在汽车中，霍尔片可以用来检测车速和转向角度。

当车辆行驶时，车轮会带动磁铁旋转，产生一个磁场。

将霍尔片放置在磁场中，可以测量出车速和转向角度。

霍尔片还可以用于磁力计、电机控制等领域。

在磁力计中，霍尔片可以测量磁场的强度，从而判断物体是否具有磁性。

在电机控制中，霍尔片可以用来检测电机转子位置，从而控制电机的运动。

利用霍尔片测量磁场的原理是基于霍尔效应。

通过测量霍尔电压，我们可以准确地测量磁场的强度和方向。

霍尔片在许多领域都有广泛的应用，如汽车、磁力计和电机控制等。

通过不断改进和研究，霍尔片的测量精度和稳定性将会得到进一步提高，为各种应用提供更加可靠的数据支持。

利用霍尔效应测量磁场的原理介绍在物理学中，霍尔效应是指当一个导体中有电流通过时，如果在该导体的垂直方向上施加一个磁场，就会在导体的一侧产生电势差。

这个现象被称为霍尔效应，是由美国科学家爱德华·霍尔于1879年首次发现并解释的。

利用霍尔效应可以测量磁场的强度，因此在科学研究和工程应用中具有重要意义。

原理霍尔效应的原理可以通过经典电动力学理论来解释。

当一个导体中有电流通过时，在这个电流中的移动载流子(例如电子)受到洛伦兹力的作用，导致它们在导体内部产生一个偏转。

这个偏转偏离了电子在没有磁场作用下自由传播的轨道，在导体的一侧积累了过多的载流子，另一侧则相对较少。

由于载流子的偏转，导体的一侧相对于另一侧产生了电势差。

这种电势差由霍尔电压表示，通常可以用电位器或霍尔电压传感器测量。

霍尔电压正比于电流的大小、磁场的强度以及导体上的几何参数，因此可以通过测量霍尔电压来确定磁场的强度。

测量步骤利用霍尔效应测量磁场的步骤如下：1.准备所需材料和设备：包括电源、霍尔电压传感器、导线和磁场源。

2.连接电源和霍尔电压传感器：将电源的正极与传感器的正极相连，负极与负极相连，确保电路连接无误。

3.将霍尔电压传感器固定在待测区域：将传感器放置在待测区域内，确保其垂直于导线和磁场源。

4.施加磁场：打开磁场源，使磁场通过传感器所在的区域。

5.测量霍尔电压：打开电源，通过传感器测量霍尔电压。

记录电流大小以及测量的霍尔电压值。

6.分析数据：利用霍尔效应的公式和实验数据计算磁场的强度。

将测量得到的霍尔电压与电流大小和导体的几何参数进行比较，得出磁场的强度。

应用领域霍尔效应广泛应用于科学研究和工程领域。

以下是一些常见的应用领域：1. 磁场测量霍尔效应可以用来测量磁场的强度和方向。

通过调整电流、磁场和导体的几何参数，可以精确地测量磁场的强度，从而帮助研究人员更好地了解和探索磁场的性质。

2. 电流测量由于霍尔效应与电流大小成正比，因此可以利用霍尔效应来测量电流的大小。

集成霍尔传感器测量圆线圈和亥姆霍兹线圈的磁场实验报告实验报告一、实验目的本实验旨在通过使用集成霍尔传感器测量圆线圈和亥姆霍兹线圈的磁场，加深对磁场基本概念及测量方法的理解，掌握霍尔效应原理及应用。

二、实验原理1.霍尔效应原理霍尔效应是指当电流垂直于外磁场方向通过半导体时，在垂直于电流和磁场的方向上会产生电动势的现象。

霍尔效应的原理可由下式表示：V_H = K_H * I * B其中，V_H为霍尔电压，K_H为霍尔系数，I为工作电流，B为磁感应强度。

2.圆线圈磁场分布通电线圈的磁场分布可用毕奥-萨伐尔定律描述。

对于圆线圈，其轴线上的磁感应强度可由下式计算：B = (μ₀I) / (2R) * [cos(θ₁) - cos(θ₂)]其中，μ₀为真空磁导率，I为线圈电流，R为线圈半径，θ₁和θ₂为线圈两端与轴线上某点的连线与线圈平面法线的夹角。

3.亥姆霍兹线圈磁场分布亥姆霍兹线圈是由两个相同线圈平行放置，通以同向电流构成。

在两线圈中心连线上的中点附近，磁场可近似看作均匀。

其磁感应强度可由下式计算：B = (8μ₀NI) / (5√5a)其中，N为线圈匝数，a为两线圈间距。

三、实验步骤与记录1.准备工作（1）将集成霍尔传感器、电流表、电压表、圆线圈、亥姆霍兹线圈、直流电源等连接成实验电路。

（2）检查实验装置连接是否正确，确保电源接地良好。

（3）预热集成霍尔传感器5分钟。

2.测量圆线圈磁场分布（1）将集成霍尔传感器放置在圆线圈轴线上，调整传感器位置，记录传感器与线圈中心的距离。

（2）通入不同大小的电流，记录电流值及对应的霍尔电压值。

（3）改变传感器与线圈中心的距离，重复步骤（2）。

（4）根据实验数据绘制圆线圈轴线上的磁感应强度分布曲线。

3.测量亥姆霍兹线圈磁场分布（1）将集成霍尔传感器放置在亥姆霍兹线圈中心连线上，调整传感器位置，使其位于两线圈中心连线的中点附近。

（2）通入不同大小的电流，记录电流值及对应的霍尔电压值。

霍尔传感器的原理应用1. 霍尔传感器的原理霍尔传感器是一种利用霍尔效应来测量磁场强度或检测磁场变化的传感器。

霍尔效应是指当导体中有电流通过时，若置于磁场中，会在导体两侧产生一种横向电场的现象。

这种横向电场产生的电势差就被称为霍尔电势。

霍尔传感器的原理主要基于这一效应，通过测量霍尔电势的大小来间接测量磁场的强度。

基本的霍尔传感器由霍尔元件和信号处理电路组成。

当磁场施加于霍尔元件上时，电路中产生的霍尔电势会引起信号处理电路的变化，从而实现对磁场的检测。

2. 霍尔传感器的应用霍尔传感器在各个领域都有广泛的应用。

下面列举了几个典型的应用场景。

•磁力计测量：霍尔传感器可以用来测量磁力的大小和方向。

例如，在汽车工业中，霍尔传感器可以被用于测量车辆的速度和转向角度。

同时，霍尔传感器还可以被用于测量电动机的转速和位置。

•磁条刷卡：霍尔传感器可以被应用于磁条卡的读取。

磁条卡中包含了一些磁性颗粒，当磁条刷过霍尔传感器时，传感器可以检测到磁场的变化，并将其转化为相应的电信号，实现磁条卡的读取和识别。

•磁通测量：霍尔传感器可以被用来测量磁通的大小。

磁通是单位时间内通过一面给定面积的磁场强度的量度。

在电力系统中，霍尔传感器可以被用来测量发电机或变压器中的磁通变化，从而实现对电力系统的监测和控制。

•安全检测：由于霍尔传感器对磁场的敏感性，它可以被用于安全检测领域。

例如，在电梯和自动扶梯中，霍尔传感器可以被用来检测电梯或扶梯是否正常运行，通过对磁场的检测，实现安全控制和故障报警。

•位置检测：霍尔传感器可以用于位置检测。

例如，在工业机械中，霍尔传感器可以被用来检测机械设备的位置，从而实现对设备的控制和监测。

以上只是霍尔传感器应用的几个例子，实际上，霍尔传感器还有许多其他应用领域，如电子设备、航天航空、医疗器械等等。

3. 霍尔传感器的优势和限制霍尔传感器具有许多优势，这也是它被广泛应用的原因之一。

•非接触式检测：相比于其他传感器（如光电传感器、触摸传感器等），霍尔传感器可以实现非接触式检测，不需要物理接触被测物体，从而减少了传感器与被测物体的摩擦和磨损。

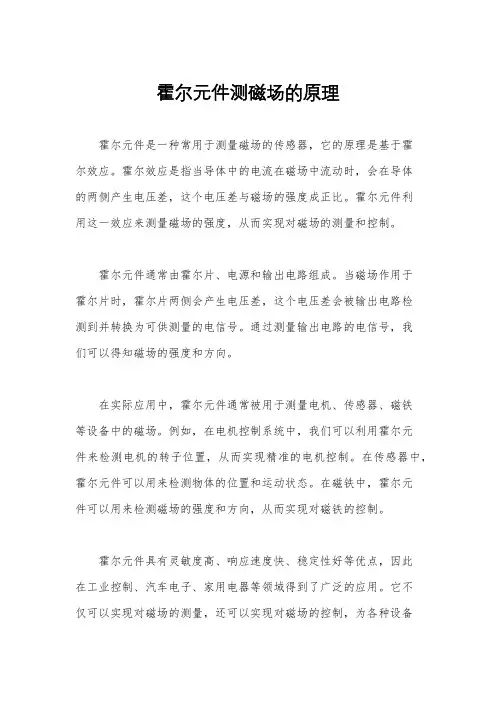

霍尔元件测磁场的原理
霍尔元件是一种常用于测量磁场的传感器，它的原理是基于霍
尔效应。

霍尔效应是指当导体中的电流在磁场中流动时，会在导体
的两侧产生电压差，这个电压差与磁场的强度成正比。

霍尔元件利
用这一效应来测量磁场的强度，从而实现对磁场的测量和控制。

霍尔元件通常由霍尔片、电源和输出电路组成。

当磁场作用于
霍尔片时，霍尔片两侧会产生电压差，这个电压差会被输出电路检
测到并转换为可供测量的电信号。

通过测量输出电路的电信号，我
们可以得知磁场的强度和方向。

在实际应用中，霍尔元件通常被用于测量电机、传感器、磁铁
等设备中的磁场。

例如，在电机控制系统中，我们可以利用霍尔元
件来检测电机的转子位置，从而实现精准的电机控制。

在传感器中，霍尔元件可以用来检测物体的位置和运动状态。

在磁铁中，霍尔元
件可以用来检测磁场的强度和方向，从而实现对磁铁的控制。

霍尔元件具有灵敏度高、响应速度快、稳定性好等优点，因此
在工业控制、汽车电子、家用电器等领域得到了广泛的应用。

它不
仅可以实现对磁场的测量，还可以实现对磁场的控制，为各种设备
的精准运行提供了重要的支持。

总的来说，霍尔元件是一种基于霍尔效应的磁场传感器，它利用磁场对导体电流的影响来实现对磁场的测量和控制。

它具有灵敏度高、响应速度快、稳定性好等优点，在工业控制、汽车电子、家用电器等领域有着广泛的应用前景。

随着科技的不断发展，相信霍尔元件在未来会有更广泛的应用，为各种设备的智能化和精准化提供更好的支持。

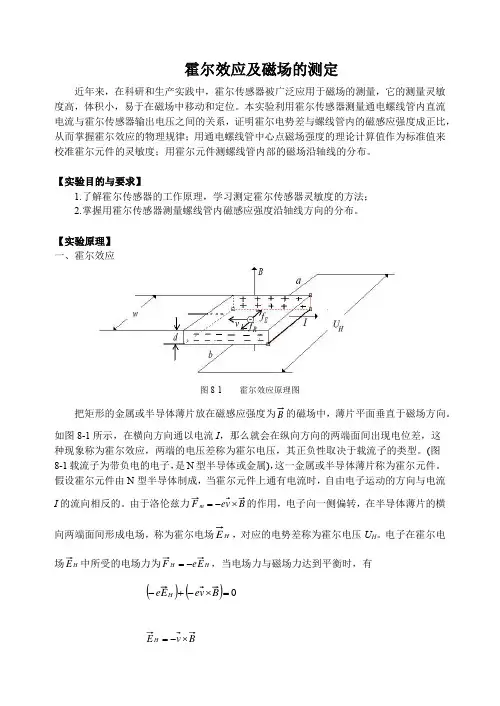

霍尔效应及磁场的测定近年来，在科研和生产实践中，霍尔传感器被广泛应用于磁场的测量，它的测量灵敏度高，体积小，易于在磁场中移动和定位。

本实验利用霍尔传感器测量通电螺线管内直流电流与霍尔传感器输出电压之间的关系，证明霍尔电势差与螺线管内的磁感应强度成正比，从而掌握霍尔效应的物理规律；用通电螺线管中心点磁场强度的理论计算值作为标准值来校准霍尔元件的灵敏度；用霍尔元件测螺线管内部的磁场沿轴线的分布。

【实验目的与要求】1.了解霍尔传感器的工作原理，学习测定霍尔传感器灵敏度的方法；2.掌握用霍尔传感器测量螺线管内磁感应强度沿轴线方向的分布。

【实验原理】 一、霍尔效应图8-1 霍尔效应原理图把矩形的金属或半导体薄片放在磁感应强度为B 的磁场中，薄片平面垂直于磁场方向。

如图8-1所示，在横向方向通以电流I ，那么就会在纵向方向的两端面间出现电位差，这种现象称为霍尔效应，两端的电压差称为霍尔电压，其正负性取决于载流子的类型。

(图8-1载流子为带负电的电子，是N 型半导体或金属)，这一金属或半导体薄片称为霍尔元件。

假设霍尔元件由N 型半导体制成，当霍尔元件上通有电流时，自由电子运动的方向与电流I 的流向相反的。

由于洛伦兹力B v e F m ⨯-=的作用，电子向一侧偏转，在半导体薄片的横向两端面间形成电场，称为霍尔电场H E ，对应的电势差称为霍尔电压U H 。

电子在霍尔电场H E 中所受的电场力为H H E e F -=，当电场力与磁场力达到平衡时，有()()0=⨯-+-B v e E e HB v E H ⨯-=若只考虑大小，不考虑方向有 E H =vB 因此霍尔电压U H =wE H =wvB (1)根据经典电子理论，霍尔元件上的电流I 与载流子运动的速度v 之间的关系为 I=nevwd (2)式中n 为单位体积中的自由电子数，w 为霍尔元件纵向宽度，d 为霍尔元件的厚度。

由式(1)和式(2)可得IB K IB d R end IB U H H H =⎪⎭⎫ ⎝⎛== (3)即IK U B H H = (4)式中en R H 1=是由半导体本身电子迁移率决定的物理常数，称为霍尔系数，而K H 称为霍尔元件的灵敏度。

DH-MF-SJ组合式磁场综合实验仪使用说明书一、概述DH-MF-SJ组合式磁场综合实验仪用于研究霍尔效应产生的原理及其测量方法，通过施加磁场,可以测出霍尔电压并计算它的灵敏度，以及可以通过测得的灵敏度来计算线圈附近各点的磁场。

二、主要技术性能1、环境适应性：工作温度 10～35℃；相对湿度 25～75%。

2、通用磁学测试仪2.1可调电压源：0～15.00V、10mA；2.2可调恒流源：0～5.000mA和0～9.999mA可变量程，为霍尔器件提供工作电流，对于此实验系统默认为0-5.000mA恒流源功能；2.3电压源和电流源通过电子开关选择设置，实现单独的电压源和电流源功能；2.4电流电压调节均采用数字编码开关；2.5数字电压表：200mV、2V和20V三档，4位半数显，自动量程转换。

3、通用直流电源3.1直流电源，电压0～30.00V可调；电流0～1.000A可调；3.2电流电压准确度：0.5%±2个字；3.3电压粗调和细调，电流粗调和细调均采用数字编码开关。

4、测试架4.1底板尺寸：780*160mm；4.2载物台尺寸：320*150mm，用于放置螺线管和双线圈测试样品；4.3螺线管：线圈匝数1800匝左右,有效长度181mm，等效半径21mm；4.4双线圈：线圈匝数1400匝(单个)，有效直径72mm，二线圈中心间距 52mm；4.5移动导轨机构：水平方向0～60cm可调；垂直方向0～36cm可调，最小分辨率1mm；5、供电电源：AC 220V±10%，总功耗：60VA。

三、仪器构成及使用说明DH-MF-SJ组合式磁场综合实验仪由实验测试台、双线圈、螺线管、通用磁学测试仪、通用直流电源以及测试线等组成。

1、测试架1.双线圈；2.载物台（上面绘制坐标轴线）； 3，4 双线圈励磁电源输入接口；5.霍尔元件；6.立杆；7.刻度尺；8.传感器杆（后端引出2组线，一组为传感器工作电流Is，输出端号码管标识为Input；一组为霍尔电势V H输出，输出端号码管标识为Output）； 9.滑座； 10.导轨； 11. 螺线管励磁电源输入接口；12.螺线管； 13.霍尔工作电流I S输入，号码管标有Input（红正，黑负）；14.霍尔电势V H输出，号码管标有Output（红正，黑负）； 15.底座图1-1组合式磁场综合实验仪（测试架图）2、通用磁学测试仪（DH0802）1.电压或电流显示窗口（霍尔元件工作电流或电压指示）；2.恒流源指示灯；3.恒压源指示灯；4.调节旋钮（左右旋转用于减小或增加输出；按下弹起按钮用于恒流源或恒压源最小步进值选择，按照显示值的个、十、百、千位依次循环切换）；5.电源输出插座（正极红+，负极黑-，为霍尔元件或传感器提供工作电源；对于此实验，系统默认为恒流输出功能，为霍尔元件提供恒定的工作电流；输出插座与霍尔元件的输入端正负极对应相连，霍尔元件测试线上对应有input标号，连线时请注意！）；6. 霍尔电压表（霍尔电势表，200.00mV，2V和20V自动量程转换）；7.量程指示灯mV； 8. 量程指示灯V；9.置零键（对某一测试值进行置零，置零后指示灯亮，此时显示值与实际值相差“置零值”；再次按置零键恢复正常测试，电压输入值等于显示值）；10.电压输入插座（正极红+，负极黑-；该输入后用于测量霍尔元件的霍尔电势V H，与霍尔元件的输出端正负极对应相连，霍尔元件测试线上对应有output标号，连线时请注意！）。

用霍尔元件测量磁场实验报告用霍尔元件测量磁场实验报告引言：磁场是我们日常生活中经常接触到的物理现象之一。

了解和测量磁场对于工程师、物理学家以及科学爱好者来说都是至关重要的。

本实验旨在通过使用霍尔元件来测量磁场的强度和方向，以及探索霍尔元件的工作原理和应用。

实验材料和仪器：1. 霍尔元件2. 电源3. 数字万用表4. 磁铁5. 直流电流源6. 连接线实验步骤：1. 将霍尔元件连接到电源和数字万用表上，确保连接正确。

2. 将磁铁靠近霍尔元件，观察数字万用表上的读数。

3. 通过改变磁铁的位置和方向，记录不同位置和方向下的读数。

4. 使用直流电流源产生一个恒定的电流，将其通过霍尔元件，观察数字万用表上的读数。

5. 改变电流的大小和方向，记录不同条件下的读数。

实验结果：通过实验观察和记录，我们得到了以下结果：1. 当磁铁靠近霍尔元件时，数字万用表上的读数随着磁场的强度增加而增加。

2. 霍尔元件的读数与磁场的方向有关，当磁场方向改变时，读数也会相应改变。

3. 当通过霍尔元件的电流方向改变时，数字万用表上的读数也会改变。

讨论和分析：霍尔元件是一种基于霍尔效应的传感器，利用磁场对电荷载流子的偏转作用来测量磁场的强度和方向。

当磁场垂直于电流方向时，电荷载流子会受到洛伦兹力的作用，从而产生电势差。

这个电势差通过连接到霍尔元件的电路上的电压表或数字万用表来测量。

在实验中，我们观察到磁场的强度和方向对霍尔元件的读数产生了影响。

当磁场的强度增加时，电势差增加，从而导致读数的增加。

当磁场的方向改变时，电势差的方向也会相应改变，进而导致读数的变化。

这说明霍尔元件能够准确地测量磁场的强度和方向。

此外，我们还观察到通过霍尔元件的电流的大小和方向也会影响读数。

这是因为电流的大小和方向决定了电荷载流子的数量和流动方向，从而影响了洛伦兹力的大小和方向。

因此，通过改变电流的大小和方向，我们可以控制霍尔元件的读数。

结论：通过本实验，我们成功地使用霍尔元件测量了磁场的强度和方向，并深入了解了霍尔元件的工作原理和应用。

第八周物理实验报告集成霍尔传感器测量实验目的：通过集成霍尔传感器测量磁场，研究磁场与电流间的关系。

实验器材：集成霍尔传感器、恒流源、数字万用表、电脑记录仪、强磁铁、电池及电线等。

实验原理：霍尔效应是指当电流通过垂直于一个磁场的导体板上时，板上出现横向电场的现象。

而该电场的大小与电流大小及磁场强度有关。

霍尔电压的计算公式为：$U_H=K_BIB_y$，其中$K_B$为霍尔常数，$I$为电流强度，$B_y$为垂直于导体板的磁场强度。

实验步骤：1.将集成霍尔传感器连接至数字万用表的磁场测量插头。

2. 将恒流源加至集成霍尔传感器，为了保证电流强度不变，需先接电池，然后调节电流源的电流输出至所需数值。

3. 将强磁铁靠近集成霍尔传感器，使磁场的垂直方向垂直于集成霍尔传感器。

并将磁场强度调至所需数值。

4.通过数字万用表读取集成霍尔传感器的霍尔电压数值，并记录。

5.调节强磁铁位置及磁场强度，重复步骤4.6.通过记录仪等将实验数据整理及处理。

实验数据：表格1 不同电流下磁场强度及霍尔电压的测量结果电流I/mA | 磁场强度B/T | 霍尔电压UH/mV---|---|---50 | 0.5 | 1080 | 0.7 | 13100 | 1.0 | 17150 | 1.3 | 22200 | 1.5 | 28实验分析与结论：通过实验结果，我们可以看出电流及磁场强度对霍尔电压有着直接的影响，其大小存在于公式中。

通过曲线可以看出来电流及磁场强度不同对霍尔电压的影响不同。

随着电流及磁场强度的增加，霍尔电压的数值也会随之增加。

实验中还存在一些影响因素，如强磁铁的位置、磁场强度的调节等都会影响实验结果。

因此，在实验数据处理时，需要充分考虑各种影响因素，以保证得到较准确的实验结果。

总的来说，该实验通过集成霍尔传感器测量磁场及霍尔电压，使我们更深入地了解磁场与电流间的关系以及霍尔效应的作用，为我们的学习及实践提供了更好的基础。

一、实验目的1. 了解磁场监控技术的原理和基本方法。

2. 掌握霍尔元件和集成霍尔传感器的使用方法。

3. 通过实验验证磁场监控技术的有效性和准确性。

二、实验原理磁场监控技术是利用霍尔效应和集成霍尔传感器等原理，对磁场进行测量和监控的一种技术。

霍尔效应是指当电流通过半导体材料时，在垂直于电流和磁场方向的平面上产生电势差的现象。

集成霍尔传感器是将霍尔元件、放大电路、信号处理电路等集成在一个芯片上，具有体积小、精度高、稳定性好等特点。

三、实验仪器与设备1. 霍尔效应实验组合仪2. 集成霍尔传感器3. 直流稳压电源4. 数字多用表5. 载流线圈6. 霍尔传感器探头7. 亥姆霍兹线圈实验平台四、实验步骤1. 准备工作：将霍尔效应实验组合仪、集成霍尔传感器、直流稳压电源等仪器设备连接好，确保各仪器工作正常。

2. 霍尔元件测量磁场实验：a. 将霍尔元件安装在实验平台上，确保其与载流线圈平行。

b. 打开直流稳压电源，调节电流大小，使载流线圈中的电流稳定。

c. 使用数字多用表测量霍尔元件的输出电压，记录数据。

d. 改变载流线圈的位置，重复步骤c，记录不同位置的磁场数据。

3. 集成霍尔传感器测量磁场实验：a. 将集成霍尔传感器安装在实验平台上，确保其与载流线圈平行。

b. 打开直流稳压电源，调节电流大小，使载流线圈中的电流稳定。

c. 使用数字多用表测量集成霍尔传感器的输出电压，记录数据。

d. 改变载流线圈的位置，重复步骤c，记录不同位置的磁场数据。

4. 亥姆霍兹线圈磁场实验：a. 将亥姆霍兹线圈实验平台上的两个圆线圈连接好，确保电流方向一致。

b. 打开直流稳压电源，调节电流大小，使圆线圈中的电流稳定。

c. 使用数字多用表测量亥姆霍兹线圈中心位置处的磁场强度，记录数据。

d. 改变亥姆霍兹线圈的位置，重复步骤c，记录不同位置的磁场数据。

五、实验结果与分析1. 霍尔元件测量磁场实验结果：通过实验数据可以看出，霍尔元件能够准确地测量载流线圈产生的磁场。
