双绞线之十问十答

双绞线基础知识1.双绞线简介双绞线（TP：Twisted Pairwire）是一种最常用的传输介质。

双绞线是由两根具有绝缘保护的铜导线组成的。

把两根绝缘的铜导线按一定密度互相绞在一起，可降低信号干扰的影响程度。

每一根导线在传输中辐射出来的电波会被另一根线上发出的电波抵消。

双绞线一般由两根22号到26号绝缘铜导线相互缠绕而成。

如果把一对或多对双绞线放在一条导管中，便成了双绞线电缆。

与其他传输介质相比，双绞线在传输距离、信道宽度和数据速度等方面均受到一定的限制，但价格较为低廉。

2.双绞线分类目前双绞线可分为非屏蔽双绞线（UTP：Unshie1ded Twisted Pairwire）和屏蔽双绞线（STP：Shileded Twisted Pairwire，也称八线头和四线头双绞线）两种。

屏蔽双续线电缆的外层内铝箔包裹荐。

它的价格相对要贵一些。

非屏蔽双绞线和屏蔽双绞线的物理形式如下图2.36所示。

图2.36 屏蔽和非屏蔽双绞线虽然双绞线主要是用来传输模拟声音信息的，但同样适用于数字信号的传输，特别适用于较短距离的信息传输。

在传输期间，信号的衰减比较大，并且使其波形畸变。

为了克服这一弱点，一般在线路上采用放大技术来再生波形。

采用双绞线的局部网络的带宽取决于所用导线的质量、每一根导线的精确长度及传输技术。

只要精心选择和安装双绞线，就可以在短距离内达到几百万位/秒的可靠传输率。

当距离很短，并且采用特殊的电子传输技术时，传输率可达100 Mb/s甚至更高的传输速率。

用双绞线传输数据时距离通常是100 m。

双绞线最适合用于局部网络内点对点之间的设备连接。

但它很少用来作为广播方式传输的媒体。

因为广播方式的总线通常需要相当长距离的非失真传输。

因使用双绞线传输信息时要向周围幅射，这很容易被窃听，所以要花费额外的代价加以屏蔽，以减小幅射（但不能完全消除）。

而且双绞线电缆一般具有较高的电容性，这可能会使信号失真，故双绞线电缆不太适合高速率的数据传输。

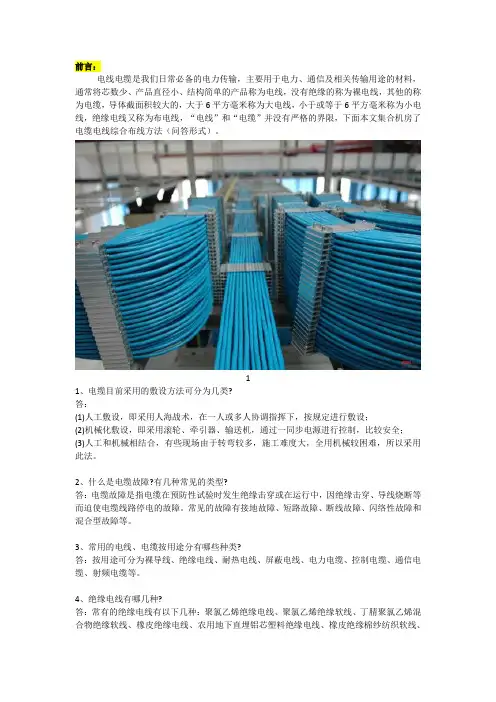

前言：电线电缆是我们日常必备的电力传输，主要用于电力、通信及相关传输用途的材料，通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆，导体截面积较大的，大于6平方毫米称为大电线，小于或等于6平方毫米称为小电线，绝缘电线又称为布电线，“电线”和“电缆”并没有严格的界限，下面本文集合机房了电缆电线综合布线方法（问答形式）。

11、电缆目前采用的敷设方法可分为几类?答：(1)人工敷设，即采用人海战术，在一人或多人协调指挥下，按规定进行敷设；(2)机械化敷设，即采用滚轮、牵引器、输送机，通过一同步电源进行控制，比较安全；(3)人工和机械相结合，有些现场由于转弯较多，施工难度大，全用机械较困难，所以采用此法。

2、什么是电缆故障?有几种常见的类型?答：电缆故障是指电缆在预防性试验时发生绝缘击穿或在运行中，因绝缘击穿、导线烧断等而迫使电缆线路停电的故障。

常见的故障有接地故障、短路故障、断线故障、闪络性故障和混合型故障等。

3、常用的电线、电缆按用途分有哪些种类?答：按用途可分为裸导线、绝缘电线、耐热电线、屏蔽电线、电力电缆、控制电缆、通信电缆、射频电缆等。

4、绝缘电线有哪几种?答：常有的绝缘电线有以下几种：聚氯乙烯绝缘电线、聚氯乙烯绝缘软线、丁腈聚氯乙烯混合物绝缘软线、橡皮绝缘电线、农用地下直埋铝芯塑料绝缘电线、橡皮绝缘棉纱纺织软线、聚氯乙烯绝缘尼龙护套电线、电力和照明用聚氯乙烯绝缘软线等。

5、电缆桥架适合于何种场合?答：电缆桥架适用于一般工矿企业室内外架空敷设电力电缆、控制电缆，亦可用于电信、广播电视等部门在室内外架设。

6、电线电缆的应用主要分为三大类：(1)、电力系统电力系统采用的电线电缆产品主要有架空裸电线、汇流排(母线)、电力电缆(塑料线缆、油纸力缆(基本被塑料电力电缆代替)、橡套线缆、架空绝缘电缆)、分支电缆(取代部分母线)、电磁线以及电力设备用电气装备电线电缆等。

(2)、信息传输系统用于信息传输系统的电线电缆主要有市话电缆、电视电缆、电子线缆、射频电缆、光纤缆、数据电缆、电磁线、电力通讯或其他复合电缆等。

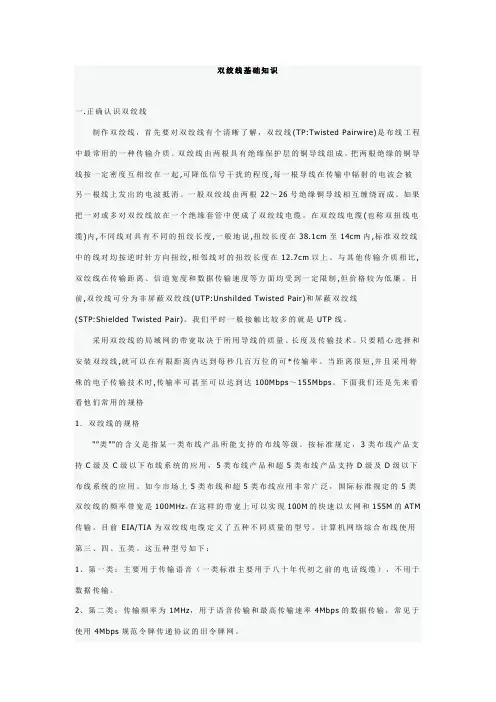

双绞线基础知识一.正确认识双绞线制作双绞线，首先要对双绞线有个清晰了解，双绞线(TP:Twisted Pairwire)是布线工程中最常用的一种传输介质。

双绞线由两根具有绝缘保护层的铜导线组成。

把两根绝缘的铜导线按一定密度互相绞在一起,可降低信号干扰的程度,每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。

一般双绞线由两根22～26号绝缘铜导线相互缠绕而成。

如果把一对或多对双绞线放在一个绝缘套管中便成了双绞线电缆。

在双绞线电缆(也称双扭线电缆)内,不同线对具有不同的扭绞长度,一般地说,扭绞长度在38.1cm至14cm内,标准双绞线中的线对均按逆时针方向扭绞,相邻线对的扭绞长度在12.7cm以上。

与其他传输介质相比,双绞线在传输距离、信道宽度和数据传输速度等方面均受到一定限制,但价格较为低廉。

目前,双绞线可分为非屏蔽双绞线(UTP:Unshilded Twisted Pair)和屏蔽双绞线(STP:Shielded Twisted Pair)。

我们平时一般接触比较多的就是UTP线。

采用双绞线的局域网的带宽取决于所用导线的质量、长度及传输技术。

只要精心选择和安装双绞线,就可以在有限距离内达到每秒几百万位的可*传输率。

当距离很短,并且采用特殊的电子传输技术时,传输率可甚至可以达到达100Mbps～155Mbps。

下面我们还是先来看看他们常用的规格1．双绞线的规格""类""的含义是指某一类布线产品所能支持的布线等级。

按标准规定，3类布线产品支持C级及C级以下布线系统的应用，5类布线产品和超5类布线产品支持D级及D级以下布线系统的应用。

如今市场上5类布线和超5类布线应用非常广泛，国际标准规定的5类双绞线的频率带宽是100MHz，在这样的带宽上可以实现100M的快速以太网和155M的ATM 传输。

目前 EIA/TIA为双绞线电缆定义了五种不同质量的型号。

计算机网络综合布线使用第三、四、五类。

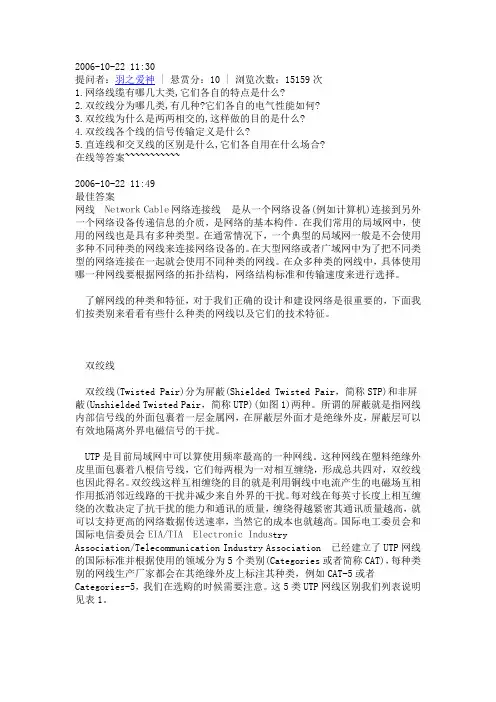

2006-10-22 11:30提问者：羽之爱神 | 悬赏分：10 | 浏览次数：15159次1.网络线缆有哪几大类,它们各自的特点是什么?2.双绞线分为哪几类,有几种?它们各自的电气性能如何?3.双绞线为什么是两两相交的,这样做的目的是什么?4.双绞线各个线的信号传输定义是什么?5.直连线和交叉线的区别是什么,它们各自用在什么场合?在线等答案~~~~~~~~~~~2006-10-22 11:49最佳答案网线网络连接线是从一个网络设备(例如计算机)连接到另外一个网络设备传递信息的介质，是网络的基本构件。

在我们常用的局域网中，使用的网线也是具有多种类型。

在通常情况下，一个典型的局域网一般是不会使用多种不同种类的网线来连接网络设备的。

在大型网络或者广域网中为了把不同类型的网络连接在一起就会使用不同种类的网线。

在众多种类的网线中，具体使用哪一种网线要根据网络的拓扑结构，网络结构标准和传输速度来进行选择。

了解网线的种类和特征，对于我们正确的设计和建设网络是很重要的，下面我们按类别来看看有些什么种类的网线以及它们的技术特征。

双绞线双绞线(Twisted Pair)分为屏蔽(Shielded Twisted Pair，简称STP)和非屏蔽(Unshielded Twisted Pair，简称UTP)(如图1)两种。

所谓的屏蔽就是指网线内部信号线的外面包裹着一层金属网，在屏蔽层外面才是绝缘外皮，屏蔽层可以有效地隔离外界电磁信号的干扰。

UTP是目前局域网中可以算使用频率最高的一种网线。

这种网线在塑料绝缘外皮里面包裹着八根信号线，它们每两根为一对相互缠绕，形成总共四对，双绞线也因此得名。

双绞线这样互相缠绕的目的就是利用铜线中电流产生的电磁场互相作用抵消邻近线路的干扰并减少来自外界的干扰。

每对线在每英寸长度上相互缠绕的次数决定了抗干扰的能力和通讯的质量，缠绕得越紧密其通讯质量越高，就可以支持更高的网络数据传送速率，当然它的成本也就越高。

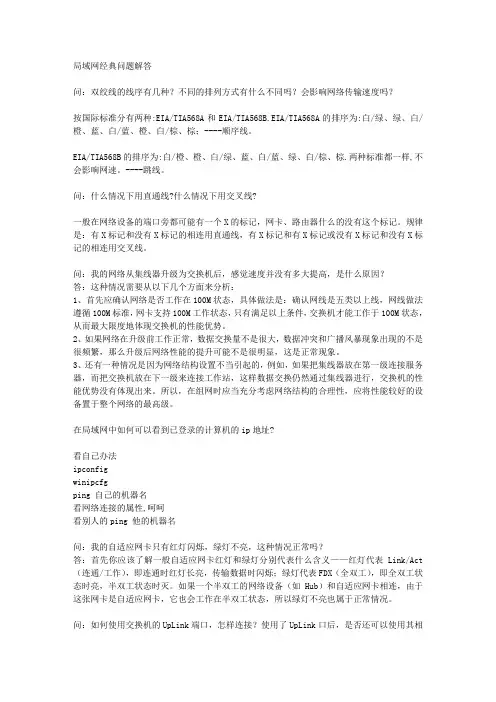

局域网经典问题解答问：双绞线的线序有几种？不同的排列方式有什么不同吗？会影响网络传输速度吗？按国际标准分有两种:EIA/TIA568A和EIA/TIA568B.EIA/TIA568A的排序为:白/绿、绿、白/橙、蓝、白/蓝、橙、白/棕、棕；----顺序线。

EIA/TIA568B的排序为:白/橙、橙、白/绿、蓝、白/蓝、绿、白/棕、棕.两种标准都一样,不会影响网速。

----跳线。

问：什么情况下用直通线?什么情况下用交叉线?一般在网络设备的端口旁都可能有一个X的标记，网卡、路由器什么的没有这个标记。

规律是：有X标记和没有X标记的相连用直通线，有X标记和有X标记或没有X标记和没有X标记的相连用交叉线。

问：我的网络从集线器升级为交换机后，感觉速度并没有多大提高，是什么原因？答：这种情况需要从以下几个方面来分析：1、首先应确认网络是否工作在100M状态，具体做法是：确认网线是五类以上线，网线做法遵循100M标准，网卡支持100M工作状态，只有满足以上条件，交换机才能工作于100M状态，从而最大限度地体现交换机的性能优势。

2、如果网络在升级前工作正常，数据交换量不是很大，数据冲突和广播风暴现象出现的不是很频繁，那么升级后网络性能的提升可能不是很明显，这是正常现象。

3、还有一种情况是因为网络结构设置不当引起的，例如，如果把集线器放在第一级连接服务器，而把交换机放在下一级来连接工作站，这样数据交换仍然通过集线器进行，交换机的性能优势没有体现出来。

所以，在组网时应当充分考虑网络结构的合理性，应将性能较好的设备置于整个网络的最高级。

在局域网中如何可以看到已登录的计算机的ip地址?看自己办法ipconfigwinipcfgping 自己的机器名看网络连接的属性,呵呵看别人的ping 他的机器名问：我的自适应网卡只有红灯闪烁，绿灯不亮，这种情况正常吗？答：首先你应该了解一般自适应网卡红灯和绿灯分别代表什么含义——红灯代表Link/Act （连通/工作），即连通时红灯长亮，传输数据时闪烁；绿灯代表FDX（全双工），即全双工状态时亮，半双工状态时灭。

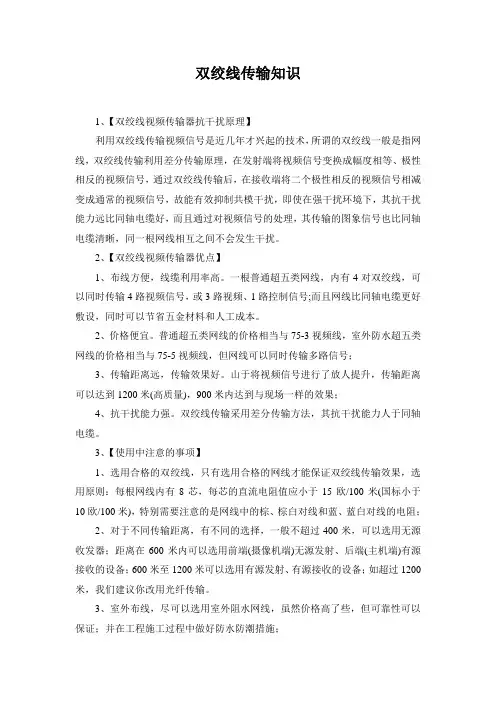

双绞线传输知识1、【双绞线视频传输器抗干扰原理】利用双绞线传输视频信号是近几年才兴起的技术，所谓的双绞线一般是指网线，双绞线传输利用差分传输原理，在发射端将视频信号变换成幅度相等、极性相反的视频信号，通过双绞线传输后，在接收端将二个极性相反的视频信号相减变成通常的视频信号，故能有效抑制共模干扰，即使在强干扰环境下，其抗干扰能力远比同轴电缆好，而且通过对视频信号的处理，其传输的图象信号也比同轴电缆清晰，同一根网线相互之间不会发生干扰。

2、【双绞线视频传输器优点】1、布线方便，线缆利用率高。

一根普通超五类网线，内有4对双绞线，可以同时传输4路视频信号，或3路视频、1路控制信号;而且网线比同轴电缆更好敷设，同时可以节省五金材料和人工成本。

2、价格便宜。

普通超五类网线的价格相当与75-3视频线，室外防水超五类网线的价格相当与75-5视频线，但网线可以同时传输多路信号；3、传输距离远，传输效果好。

山于将视频信号进行了放人提升，传输距离可以达到1200米(高质量)，900米内达到与现场一样的效果；4、抗干扰能力强。

双绞线传输采用差分传输方法，其抗干扰能力人于同轴电缆。

3、【使用中注意的事项】1、选用合格的双绞线，只有选用合格的网线才能保证双绞线传输效果，选用原则：每根网线内有8芯，每芯的直流电阻值应小于15欧/100米(国标小于10欧/100米)，特别需要注意的是网线中的棕、棕白对线和蓝、蓝白对线的电阻；2、对于不同传输距离，有不同的选择，一般不超过400米，可以选用无源收发器；距离在600米内可以选用前端(摄像机端)无源发射、后端(主机端)有源接收的设备；600米至1200米可以选用有源发射、有源接收的设备；如超过1200米，我们建议你改用光纤传输。

3、室外布线，尽可以选用室外阻水网线，虽然价格高了些，但可靠性可以保证；并在工程施工过程中做好防水防潮措施；4、对于干扰特强的地方，如电厂、变电站等地方，建议选用屏蔽网线，传输距离控制在700米内，在监控室屏蔽网单端接地；如果走线路径与高压电缆并行距离低于30CM，走线距离超过300米建议你用光纤传输；5、在施工布线时，可以与电话线、网络线、220V交流电源线同时敷设，但需要避免与人功率电源线布在一起，特别注意不可以和定压功放广播系统同走一条线管。

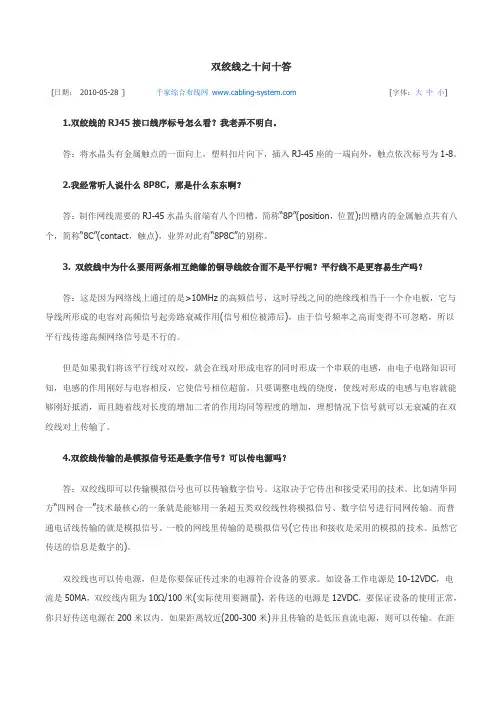

双绞线之十问十答[日期：2010-05-28 ] 千家综合布线网[字体：大中小]1.双绞线的RJ45接口线序标号怎么看？我老弄不明白。

答：将水晶头有金属触点的一面向上，塑料扣片向下，插入RJ-45座的一端向外，触点依次标号为1-8。

2.我经常听人说什么8P8C，那是什么东东啊？答：制作网线需要的RJ-45水晶头前端有八个凹槽，简称“8P”(position，位置);凹槽内的金属触点共有八个，简称“8C”(contact，触点)，业界对此有“8P8C”的别称。

3. 双绞线中为什么要用两条相互绝缘的铜导线绞合而不是平行呢？平行线不是更容易生产吗？答：这是因为网络线上通过的是>10MHz的高频信号，这时导线之间的绝缘线相当于一个介电板，它与导线所形成的电容对高频信号起旁路衰减作用(信号相位被滞后)，由于信号频率之高而变得不可忽略，所以平行线传递高频网络信号是不行的。

但是如果我们将该平行线对双绞，就会在线对形成电容的同时形成一个串联的电感，由电子电路知识可知，电感的作用刚好与电容相反，它使信号相位超前，只要调整电线的绕度，使线对形成的电感与电容就能够刚好抵消，而且随着线对长度的增加二者的作用均同等程度的增加，理想情况下信号就可以无衰减的在双绞线对上传输了。

4.双绞线传输的是模拟信号还是数字信号？可以传电源吗？答：双绞线即可以传输模拟信号也可以传输数字信号。

这取决于它传出和接受采用的技术。

比如清华同方“四网合一”技术最核心的一条就是能够用一条超五类双绞线性将模拟信号、数字信号进行同网传输。

而普通电话线传输的就是模拟信号。

一般的网线里传输的是模拟信号(它传出和接收是采用的模拟的技术。

虽然它传送的信息是数字的)。

双绞线也可以传电源，但是你要保证传过来的电源符合设备的要求。

如设备工作电源是10-12VDC，电流是50MA，双绞线内阻为10Ω/100米(实际使用要测量)，若传送的电源是12VDC，要保证设备的使用正常，你只好传送电源在200米以内。

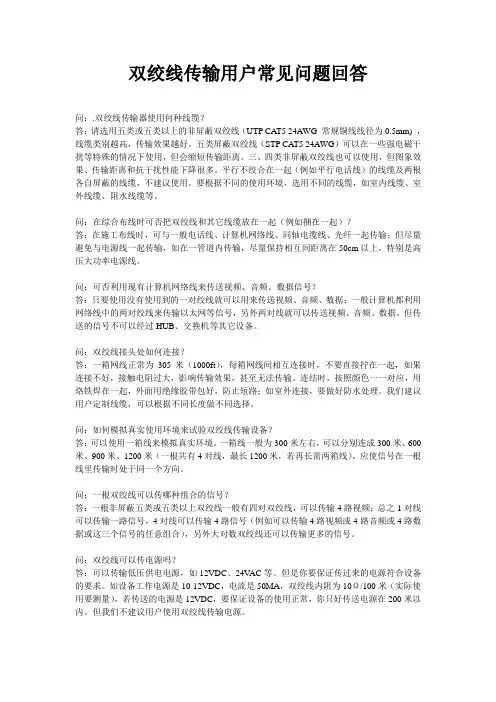

双绞线传输用户常见问题回答问：.双绞线传输器使用何种线缆？答：请选用五类或五类以上的非屏蔽双绞线（UTP CAT5 24AWG 常规铜线线径为0.5mm) ，线缆类别越高，传输效果越好。

五类屏蔽双绞线（STP CAT5 24AWG）可以在一些强电磁干扰等特殊的情况下使用，但会缩短传输距离。

三、四类非屏蔽双绞线也可以使用，但图象效果、传输距离和抗干扰性能下降很多。

平行不绞合在一起（例如平行电话线）的线缆及两根各自屏蔽的线缆，不建议使用。

要根据不同的使用环境，选用不同的线缆，如室内线缆、室外线缆、阻水线缆等。

问：在综合布线时可否把双绞线和其它线缆放在一起（例如捆在一起）？答：在施工布线时，可与一般电话线、计算机网络线、同轴电缆线、光纤一起传输；但尽量避免与电源线一起传输，如在一管道内传输，尽量保持相互间距离在50cm以上，特别是高压大功率电源线。

问：可否利用现有计算机网络线来传送视频、音频、数据信号？答：只要使用没有使用到的一对绞线就可以用来传送视频、音频、数据；一般计算机都利用网络线中的两对绞线来传输以太网等信号，另外两对线就可以传送视频、音频、数据。

但传送的信号不可以经过HUB、交换机等其它设备。

问：双绞线接头处如何连接？答：一箱网线正常为305米（1000ft），每箱网线间相互连接时，不要直接拧在一起，如果连接不好，接触电阻过大，影响传输效果，甚至无法传输。

连结时，按照颜色一一对应，用烙铁焊在一起，外面用绝缘胶带包好，防止短路；如室外连接，要做好防水处理。

我们建议用户定制线缆，可以根据不同长度做不同选择。

问：如何模拟真实使用环境来试验双绞线传输设备？答：可以使用一箱线来模拟真实环境。

一箱线一般为300米左右，可以分别连成300米、600米、900米、1200米（一根共有4对线，最长1200米，若再长需两箱线）。

应使信号在一根线里传输时处于同一个方向。

问：一根双绞线可以传哪种组合的信号？答：一根非屏蔽五类或五类以上双绞线一般有四对双绞线，可以传输4路视频；总之1对线可以传输一路信号，4对线可以传输4路信号（例如可以传输4路视频或4路音频或4路数据或这三个信号的任意组合），另外大对数双绞线还可以传输更多的信号。

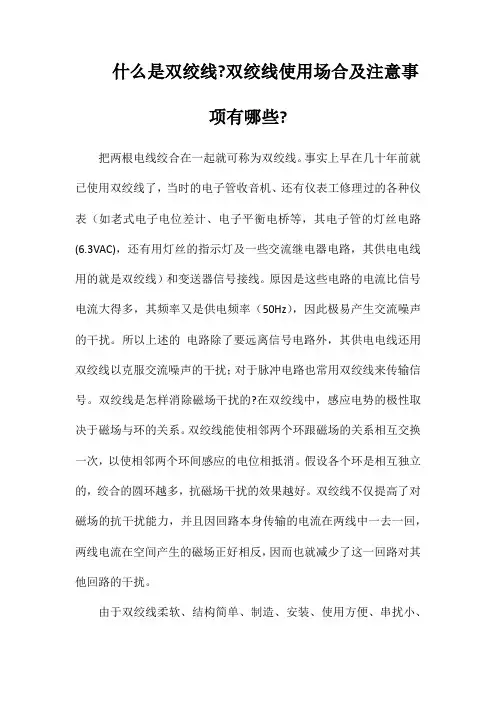

什么是双绞线?双绞线使用场合及注意事项有哪些?把两根电线绞合在一起就可称为双绞线。

事实上早在几十年前就已使用双绞线了，当时的电子管收音机、还有仪表工修理过的各种仪表（如老式电子电位差计、电子平衡电桥等，其电子管的灯丝电路(6.3VAC)，还有用灯丝的指示灯及一些交流继电器电路，其供电电线用的就是双绞线）和变送器信号接线。

原因是这些电路的电流比信号电流大得多，其频率又是供电频率（50Hz），因此极易产生交流噪声的干扰。

所以上述的电路除了要远离信号电路外，其供电电线还用双绞线以克服交流噪声的干扰；对于脉冲电路也常用双绞线来传输信号。

双绞线是怎样消除磁场干扰的?在双绞线中，感应电势的极性取决于磁场与环的关系。

双绞线能使相邻两个环跟磁场的关系相互交换一次，以使相邻两个环间感应的电位相抵消。

假设各个环是相互独立的，绞合的圆环越多，抗磁场干扰的效果越好。

双绞线不仅提高了对磁场的抗干扰能力，并且因回路本身传输的电流在两线中一去一回，两线电流在空间产生的磁场正好相反，因而也就减少了这一回路对其他回路的干扰。

由于双绞线柔软、结构简单、制造、安装、使用方便、串扰小、抗干扰能力强，因此得到了广泛的应用。

尤其是在计算机的局域网中，双绞线充当了网络信号的传输工作，大有取代同轴电缆的趋势。

双绞线已经成了网络传输线的代名词，一提到双绞线，人们首先想到的就是计算机网络用的网线，就也很能说明问题；对于网线的使用大家都很熟悉了，不再赘述。

近几年双绞线还在视频信号的传输中被应用，如工厂电视监控系统中摄像头的信号传输就有人采用双绞线来传送，它就是利用了双绞线抗电磁千扰的特点。

在干扰复杂的环境中传输视频信号具有一定干扰抑制效果。

虽然这种传输方式目前还有争论，但仍有不少厂家在探索推广。

双绞线视频传输可分为无源和有源两种传输方式，无源方式只对信号进行了平衡一不平衡变换；有源方式对视频进行了放大和频率均衡处理，需要电源，以上的传输只需要用一对双绞线。

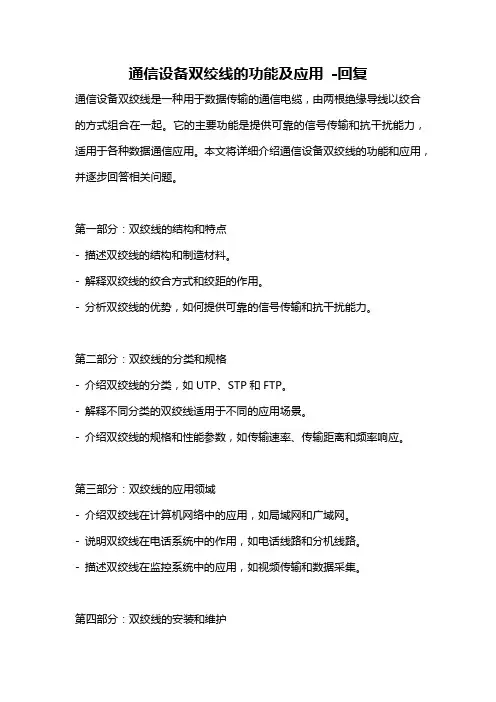

通信设备双绞线的功能及应用-回复通信设备双绞线是一种用于数据传输的通信电缆，由两根绝缘导线以绞合的方式组合在一起。

它的主要功能是提供可靠的信号传输和抗干扰能力，适用于各种数据通信应用。

本文将详细介绍通信设备双绞线的功能和应用，并逐步回答相关问题。

第一部分：双绞线的结构和特点- 描述双绞线的结构和制造材料。

- 解释双绞线的绞合方式和绞距的作用。

- 分析双绞线的优势，如何提供可靠的信号传输和抗干扰能力。

第二部分：双绞线的分类和规格- 介绍双绞线的分类，如UTP、STP和FTP。

- 解释不同分类的双绞线适用于不同的应用场景。

- 介绍双绞线的规格和性能参数，如传输速率、传输距离和频率响应。

第三部分：双绞线的应用领域- 介绍双绞线在计算机网络中的应用，如局域网和广域网。

- 说明双绞线在电话系统中的作用，如电话线路和分机线路。

- 描述双绞线在监控系统中的应用，如视频传输和数据采集。

第四部分：双绞线的安装和维护- 详细介绍双绞线的安装步骤，包括线缆布线和接头安装。

- 提供双绞线的维护技巧，如定期检查和保护措施。

- 解释双绞线的故障排除方法，如断路和短路的处理。

第五部分：双绞线的未来发展- 分析双绞线技术的发展趋势，如更高的传输速率和更远的传输距离。

- 介绍双绞线的改进版本，如Cat6和Cat7线缆。

- 解释双绞线与其他通信技术的整合，如无线网络和光纤通信。

通过以上几个部分的详细阐述，读者可以全面了解通信设备双绞线的功能和应用。

无论是专业人士还是普通用户，都可以从中获得有关双绞线的基础知识和实际应用技巧。

关于超五类双绞线介绍“技术资讯”中技术文章是优特普为方便读者学习交流而收集的，均不代表优特普的观点，技术文章中的任何技术参数和论点均由撰文作者本人负责，优特普不对数据的正确性进行验证。

优特普感谢网友对此栏目的热心支持，由衷敬佩文章原作者的辛勤劳作，如果侵犯了您的版权，请及时通知我们，我们将立即从网上删除此文章。

【技术文章】这几天看到还是有蛮多人对双绞线的各种技术问题存在认识不足和误区。

以解决大家的疑惑和反复题问，特编写此贴，希望对大家进一步了解、认识超五类双绞线（网线）及其标准和电气原理带来帮助。

一、首先，让我们来具体认识一下什么是双绞线I1、双绞线：作为一种传输介质它是由二根包着绝缘材料的细铜线按一定的比率相互缠绕而成。

图为超五类双绞线，由四对相互缠绕的线对构成，共八根线。

2、为什么要把二根线双绞？因为这种相互缠绕改变了电缆原有的电子特性。

这样不但可以减少自身的串扰，也可以最大程度上防止其它电缆上的信号对这对线缆上的干扰。

3、双绞线分类：1)双绞线按其绞线对数可分为：2对，4对，25对。

（如2对的用于电话，4对的用于网络传输，25对的用于电信通讯大对数线缆）2)按是否有屏蔽层可分为：屏蔽双绞线（STP）与非屏蔽双绞线（UTP）两大类。

3)按频率和信噪比可分为：3类，4类，5类和超5类。

现在很多地方已经用上了六类线甚至七类线。

用在计算机网络通信方面至少是3类以上。

以下列出各类线说明：一类：主要用于传输语音（一类标准主要用于八十年代初之前的电话线缆），不用于数据传输。

二类：传输频率为1MHz，用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4Mbps规范令牌传递协议的旧的令牌网。

.I"三类:指目前在ANSI和EIA/TIA568标准中指定的电缆。

该电缆的传输频率为16MHz,用于语音传输及最高传输速率为10Mbps的数据传输，主要用于10base-T四类:该类电缆的传输频率为20MHz,用于语音传输和最高传输速率16Mbps的数据传输，主要用于基于令牌的局域网和10base-T/100base-T。

视频双绞线传输器在工程实际使用中经常出现的问题本文来自OELET技术工程部1、图像有时候会丢失：一般情况下是由于线路中各接触点的接触不良引起的，请检查各端子接线是否拧紧，BNC 头要用纯铜的优质品，双绞线的驳接处需要用电烙铁焊接良好后作防水密封处理。

2、为了充分利用线缆工程实际中可以将附近的监控点的信号，用视频线连接到同一个位置，然后经过转换器接入双绞线传输，但由于信号的损失会使整体的传输距离缩短。

一条网线可以同时传输4路视频信号，为防止线间串扰，剩下空着的双绞线，可参照下一条的方法进行处理。

3、图像有斜纹状干扰：（1）尽量使用更好得直流电源变压器，以降低电源的波纹系数，减少供电问题带来的干扰；（2）视频信号尽量不要经过更多的设备如分配器等的处理而是出来后直接接入变换器传输；（3）如果同一条网线里的四对双绞线中尚有空着无用的线对，请在前端将其中一条或二条空的双绞线接地线，没有地线的可以接到与摄像机输出端的同轴电缆的屏蔽网层相连的端子上。

4、调试期间，接收器后面最好是直接接监视器观看效果。

如果后面连接的是分割器等图像处理器材时，由于它们内部的自动增益电路的作用，会造成调节电位器的时候在相当一段行程中图像基本无变化的现象，此时可以将电位器调在处于这段基本无变化的行程的中间位置。

5、以为屏蔽线能够增强抗干扰能力，布线时选择屏蔽线（选择屏蔽线好，是错误的）由于工程商长期使用同轴线进行传输，把在使用同轴线作为传输介质的经验不自觉地运用到双绞线传输上来，认为使用屏蔽双绞线在抗干扰上有更佳的表现。

当然用屏蔽线确实增强了一些抗干扰能力，但却将高频信号严重受损，传输出来的效果色彩变差，距离远是甚至没有彩色图像，传输质量和传输距离大打折扣。

同时屏蔽双绞线价格高，也增加了工程成本，因此布线时特别要注意不要用屏蔽线。

而应使用非屏蔽的双绞线UTP6、高估产品的防水、抗干扰和防雷能力。

实际上，电子产品都怕受潮、怕电磁干扰、更怕雷击。

整理的双绞线传输的几点问题及原理在数字化小区的建设中，线缆的选择是至关重要的环节之一。

当前所采取几种方案有：1、双绞线；2、同轴电缆；3、光纤。

从实际应用来看，双绞线由于价格因素较后两种线缆有优势，但因其不宜用在视频需求上，加之理论长度不能超过100米（传输数据时），所以后两种线缆值得考虑。

下面笔者将一一列出三种电缆的优缺点和应用。

双绞线可用来传输模拟，数字信号，其宽带可达268KHz，在数字信号、基带信号发送时，其上限为几个Mbps，例如T1线路总的数据传输率可达1.544Mbps，可实现15km的数据传输（增加中继器），但不适合传输高频率数据，如视频等。

适用点到点和点到多点的选择。

同轴电缆可用来传输视频、数据信号。

传输模拟信号时其频率能达到300-400MHz。

高速数据传输率能达到50Mbps。

典型的数据传输范围1km内10Mbps（能实现几十公里的传输，但需加中继器）。

其费用高于双绞线，但设备数目可限制在20-30台左右。

适合传输视频、数据等，适用点到点、点到多点的连接。

光纤不仅可用来传输模拟信号和数字信号，而且不满足视频传输的需求。

其数据传输率能达几千Mbps。

如果在不使用中继器的情况下，传输范围能达到6-8km。

综观近年来国内外配线系统的发展，我们可看出这样三个阶段：1、双绞线阶段。

在这个阶段语音同大规模数据通信不能混用也适应这样的数据通信。

2、同轴电缆+双绞线阶段。

它能满足用户的大量数据传输和视频的需求，但需要更多的接入设备，造价相对提高许多，且不易今后的扩展需求。

3、光纤阶段。

即我们所说的最终阶段，在此时，各相应附属设备更完善，数据处理能力更强，扩展性更好。

近年来发展也特别快，接入设备价格目前有所调整，可以说这是一步到位的综合通信阶段。

双绞线传输视频的原理与应用在各种视频监控工程、视频工程中，必须将各个监控点的视频信号连接到监控中心。

传统的信号传输方案是使用视频同轴电缆，但工程实际中，使用视频线传输信号往往有诸多不尽人意的地方：1、各种监控现场都必然存在着或强或弱的电磁干扰，由于同轴电缆的特性决定了它很容易受到干扰，从而影响了最终的图像质量，系统器材的各种性能得不到发挥。

双绞线训练题【原创版】目录1.双绞线的概念和作用2.双绞线的分类和特点3.双绞线的应用场景4.双绞线的训练方法5.双绞线训练题的解答正文1.双绞线的概念和作用双绞线（Twisted Pair），又称为对绞线，是一种传输数据的通信线路。

它由两根绝缘导线组成，两根导线互相缠绕在一起，以减少电磁干扰和串扰。

双绞线广泛应用于各种通信系统，如电话线、局域网和广域网等。

2.双绞线的分类和特点双绞线根据其绞合方式、线径、传输速率等特点，可以分为多种类型。

常见的分类有：（1）按照绞合方式分类：分为紧密绞合和对绞。

紧密绞合是指两根导线紧密地缠绕在一起，以减少电磁干扰；对绞是指两根导线按照一定的规律互相缠绕，以抵消电磁干扰。

（2）按照线径分类：分为细线和粗线。

细线一般用于电话线和低速数据传输，粗线用于高速数据传输和视频传输等。

（3）按照传输速率分类：分为低速双绞线和高速双绞线。

低速双绞线一般用于电话线和 10Mbps 以下的数据传输，高速双绞线用于 100Mbps、1Gbps 甚至更高速率的数据传输。

3.双绞线的应用场景双绞线广泛应用于各种通信系统，如：（1）电话线：双绞线可以用于电话通信，传输语音信号。

（2）局域网：双绞线可以用于构建局域网，传输数据和语音信号。

常见的局域网技术有以太网、快速以太网、千兆以太网等。

（3）广域网：双绞线可以用于构建广域网，实现远程通信。

常见的广域网技术有拨号上网、DSL、光纤接入等。

（4）视频传输：双绞线可以用于传输视频信号，如闭路电视监控系统等。

4.双绞线的训练方法双绞线的训练主要包括以下几个方面：（1）了解双绞线的基本概念和特点，掌握双绞线的分类和应用场景。

（2）学习双绞线的连接方式和接线方法，如 RJ45 接头、T568A 和T568B 线序等。

（3）掌握双绞线的测试和调试方法，如使用网线测试仪进行测试和故障排查。

（4）熟悉双绞线的故障排除和维护方法，如处理线缆损坏、接头故障等问题。
