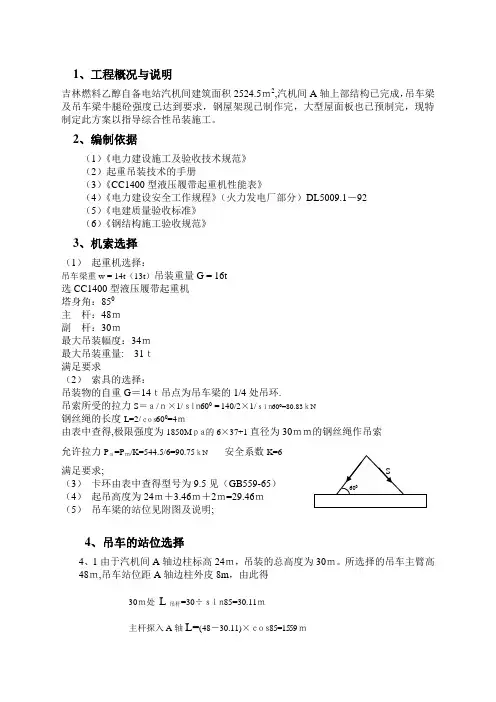

1、工程概况与说明
吉林燃料乙醇自备电站汽机间建筑面积2524.5ｍ2,汽机间A轴上部结构已完成，吊车梁及吊车梁牛腿砼强度已达到要求，钢屋架现已制作完，大型屋面板也已预制完，现特制定此方案以指导综合性吊装施工。
2、编制依据
（1）《电力建设施工及验收技术规范》
（2）起重吊装技术的手册
（3）《CC1400型液压履带起重机性能表》
（4）《电力建设安全工作规程》（火力发电厂部分）DL5009.1－92
（5）《电建质量验收标准》
（6）《钢结构施工验收规范》
3、机索选择
（1）起重机选择：
吊车梁重w = 14t（13t）吊装重量G = 16t
选CC1400型液压履带起重机
塔身角：850
主杆：48ｍ
副杆：30ｍ
最大吊装幅度：34ｍ
最大吊装重量: 31ｔ
满足要求
（2）索具的选择：
吊装物的自重G＝14ｔ吊点为吊车梁的1/4处吊环.
吊索所受的拉力S＝ａ/ｎ×1/ｓｉｎ600=140/2×1/ｓｉｎ600=80.83ｋN
钢丝绳的长度L=2/ｃｏｓ600=4ｍ
由表中查得,极限强度为1850Mｐａ的6×37+1直径为30ｍｍ的钢丝绳作吊索
允许拉力Pａ=Pｍ/K=544.5/6=90.75ｋN 安全系数K=6 Array满足要求;
（3）卡环由表中查得型号为9.5见（GB559-65）
（4）起吊高度为24ｍ＋3.46ｍ＋2ｍ=29.46ｍ
（5）吊车梁的站位见附图及说明;
4、吊车的站位选择
4、1由于汽机间A轴边柱标高24ｍ，吊装的总高度为30ｍ。所选择的吊车主臂高
48ｍ,吊车站位距A轴边柱外皮8m，由此得
30ｍ处L吊杆=30÷ｓｉｎ85=30.11ｍ
主杆探入A轴L=(48－30.11)×ｃｏｓ85=1.559ｍ
附图:
8000
故主杆可以满足吊装要求。
4、2吊车副杆根据现有工况为杆长30ｍ，最大工作半径34ｍ可以满足吊装
附图：
4、3行走及站位的地面处理：
以现有安装铺设吊车行走道路处向西新铺设55ｍ长；200ｍｍ厚路基石以
保证大型吊车安全行走。在A轴4～15轴之间距柱外表面向西8M为中心
铺设9M宽100M长400MM厚的路基石并整平使地面耐压力达到11N/ｃｍ2,
以保证大型吊车安全行走及作业要求。
5、吊装明细表
6、施工方法
6、1施工前准备
A轴保留现有8ｍ~16.208ｍ层脚手架搭设操作平台。
B轴在吊车梁位置搭设操作平台，搭设方式见附图。
在吊装前应用墨线弹出吊车梁的中线便于吊装找正，并且在吊车梁牛腿上利用水平仪画出水平位置。
吊车梁吊装前应首先检查吊车梁的高度偏差和牛腿的标高偏差。为了减少在施工中与电建安装天车发生冲突，并在吊装4～5轴之间吊车梁之前铺设≥6ｍ长的轨道。
6、2吊车梁的安装与校正
6、2、1吊车梁强度及牛腿的强度必须达到70％以上后方可吊装，并在吊车梁
的上表面及两侧用墨线弹除中心线。
6、2、2平面位置的校正方法：
在吊车梁吊装前，现在厂房跨度一端距吊车梁中线约40～60ｃｍ的地面上架
设经纬仪，使经纬仪的视线与吊车梁的中线平行，然后在一木尺上划两条短
线，记号为A和B，这两条短线的距离，必须与经纬仪视线至吊车梁的中线
距离相等。吊装时，将木尺的一条线A与吊车梁中线重合，用经纬仪看木尺另一条线B，并用橇棍拨动吊车梁，使短线B与经纬仪望远镜上的十字竖线重合（见附图）。并用此方法经常目测已装好的吊车梁的直线度，并用钢尺抽点复查跨距，以防止操作时因经纬仪有走动而发生差错。
附图：
6、2、3直度的校正：
吊车梁的垂直度用靠尺、线坠检查。吊车梁垂直度允许偏差为5ｍｍ。吊车梁在校垂直度时，需在吊车梁底端与柱牛腿面之间垫入斜垫块，为此要将吊车梁抬起，用千斤顶等进行。
6、2、4最后固定：
吊车梁的最后固定，是在吊车梁校正完毕后，用连接钢板与柱侧面、吊车顶端的预埋件相焊接并在接头处支支模，浇筑细石混凝土。
6、3吊车轨道的安装
6、3、1吊车轨道在安装时，应先用垫铁找平，然后在每组螺栓的相应位置处下入
φ5的钢筋网片，再浇筑C30铁屑细石混凝土。
6、3、2在每组螺栓的相应位置垫上符合橡胶垫板并用压板进行固定，轨道利用定
型夹板进行连接。
6、3、3轨道在在安装完后应及时浇筑铁屑砂浆其后度要求小于50ｍｍ大于30ｍｍ
6、4 钢屋架的安装
6、4、1由吊装手册中查得钢屋架跨度24ｍ上弦两个角钢的弦杆端面满足120×
80×8；下弦杆端面满足120×80×8则不论挂钩挂在钢架上任何一点，都能保持它的稳定性。由此，钢屋架可以满足吊装要求。
6、4、2 吊装前，在组装场地先组对出四组整体吊装的钢屋架，其它吊装方式为
单榀吊装。组装场地应铺设道木并找平，组对时要结合框架的偏差修正其跨度。
6、4、3 在吊装前，操作平台的绑扎形式同吊车梁。
6、4、4 吊装顺序 4轴5轴（两榀组合） 6轴单榀
7轴单榀 8轴单
榀 9轴10轴（两榀组合）
11轴12轴（两榀组合）
轴单榀 136、4、5现场组装场地位置图
6、4、5钢屋架吊装绑扎形式可用两条万能吊索绑扎，绑扎的两吊点以圆木加固如图所示 ÷
6、4、6 两榀组合钢屋架的吊装 组合钢屋架的总重12ｔ；
索具的选择：
吊装物的自重G ＝12ｔ吊点为钢屋架的1/4处. 吊索所受的拉力S ＝ａ/ｎ×1/ｓｉｎ 600 = 120/4×1/ｓｉｎ600=34.64ｋN 钢丝绳的长度L=8ｍ
