中国矿业大学 某造纸厂废水处理工程设计

某造纸厂污水处理设计方案毕业设计毕业设计题目：某造纸厂污水处理设计方案1. 研究背景和目的造纸厂是一种典型的水资源消耗行业，其废水中含有大量的有机物、悬浮物和重金属等污染物，对环境造成严重影响。

因此，设计一个高效可行的污水处理方案对于保护环境和可持续发展具有重要意义。

2. 研究内容和方法- 收集某造纸厂的废水特性数据，包括流量、水质和污染物浓度等。

- 调研和比较常用的污水处理工艺和设备，包括物理处理、化学处理和生物处理等。

- 设计一个综合的污水处理系统，包括预处理、主处理和后处理等环节。

- 使用计算机模拟软件对设计方案进行优化和评估。

- 撰写毕业设计报告，包括相关理论知识、设计流程、实验结果和分析等。

3. 预期结果和意义- 设计一个高效、经济和可操作的污水处理方案，能够显著降低水质污染和环境风险。

- 减少对外部水资源的需求，提高水资源利用效率，为可持续发展提供技术支持和解决方案。

- 提高某造纸厂的环境形象和竞争力，推动其可持续发展。

4. 难点和挑战- 处理废水中存在的大量有机物和悬浮物，需要选择适合的处理工艺和设备。

- 处理废水中的重金属和其他毒性物质，需要选择合适的化学处理方法。

- 设计一个稳定的污水处理系统，考虑到流量和水质的波动性。

5. 进度安排和预计时间表- 第一学期：收集废水特性数据和调研污水处理工艺，完成设计方案初步框架。

- 第二学期：继续完善设计方案，进行计算机模拟和优化，撰写毕业设计报告。

- 第三学期：完善毕业设计报告，准备答辩。

6. 参考文献和资源- 污水处理工程，李洲彝，高等教育出版社- 污水处理原理与设计，王新林，科学出版社- 某造纸厂的废水处理资料和现场取样分析数据- 污水处理工艺设备供应商的技术手册和产品信息以上是某造纸厂污水处理设计方案的毕业设计题目和内容，希望能对你有所帮助。

祝你顺利完成毕业设计！。

某造纸厂污水处理设计方案毕业设计(总16页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除目录第1章绪论 ...................................................... 错误!未指定书签。

1.1 造纸废水的概况........................................... 错误!未指定书签。

1.2 造纸工业废水的来源及特点................................. 错误!未指定书签。

1.3 造纸废水的危害........................................... 错误!未指定书签。

1.4 造纸工业废水处理常见方法................................. 错误!未指定书签。

1.4.1 吸附法 ............................................ 错误!未指定书签。

1.4.2 絮凝法 ............................................ 错误!未指定书签。

1.4.3 高级化学氧化法 .................................... 错误!未指定书签。

1.4.4 厌氧-好氧组合处理法 ............................... 错误!未指定书签。

1.4.5 物化方法和生化方法结合技术 ........................ 错误!未指定书签。

1.5 造纸废水研究现状及发展................................... 错误!未指定书签。

第2章设计说明书............................................. 错误!未指定书签。

某造纸厂污水处理设计方案毕业设计(部分)一、设计目标本次设计是针对某造纸厂的污水处理设计，旨在达到企业对环境保护的要求，实现对生产废水的有效处理，将排放的废水质量达到国家排放标准，实现循环利用目的，为环境保护和企业经济效益的协同发展做出贡献。

二、设计原则1、严格按照国家相关污染排放标准进行设计。

2、设计方案应考虑到设备运行维护的便捷性和经济性。

3、设计方案应根据实际情况，充分考虑生产工艺流程和运营成本，达到最佳效果和利益最大化。

4、设计方案应充分考虑安全与可靠性，保证操作人员的身体健康和生命安全。

5、设计方案应充分考虑环保和节能的原则。

三、设计内容1、工艺流程：该造纸厂的生产工艺流程较为复杂，废水中含有大量的肉眼可见的纸浆和有机物质，需要采用多级系统处理。

此处选用了深度曝气生化池+温度调节+生物膜反应器+沉淀池+过滤池+消毒池的处理方案。

2、工艺设备的设计选型：本设计方案选择国际知名品牌和业务优秀的设备供应商，对各种工艺设备进行选型及规划，并且不同的设备根据不同的标准和设备规格进行规划，实现最佳效果。

3、固液分离的设计：固液分离是造纸厂污水处理的重要步骤，本方案采用了沉淀池和过滤池进行处理，沉淀池主要是收集污水中的大颗粒物质，过滤池是将污水中的细小杂质去除。

4、消毒：消毒是防止疾病传播的重要环节, 本设计中采用电解法消毒，以提高消毒效果。

5、放置设施：对处理后的污水进行最终处理，本方案选择采用放置设施进行最佳处理，污水处理后的水灌溉农田或进一步回收，实现水的循环利用。

四、设计的具体步骤1、对原始的水质进行检测分析，了解污染程度及所含有机物的种类和含量，并根据检验结果确定处理流程和设备选型。

2、依据处理过程的特点，进行工艺流程的设计，确定处理单元和设备的顺序，并计算出各处理单元的处理能力。

3、根据工艺流程方案，选定合适的设备，并按设计选型进行设备规划，具体包括设备的型号、数量、尺寸、功率等方面。

4、对设备实施安装，包括管路连接、设备连接、起重、铺设等，以及设备启动调试、试运行和质量检查和验收。

某造纸厂污水处理设计工艺摘要以某造纸厂为研究区域,对其近年来造纸废水的特性,和污染进行研究,综合国外的对造纸行业废水处理的工艺研究,以与对该造纸厂实际情况的对比得出一系列的处理造纸废水的方案,该造纸厂的废水处理会对周围环境的改善起到重要的作用,关键词废水处理废水特性某造纸厂国外处理工艺纸与我们人类息息相关，是人类社会必不可少的。

随着人类对社会的发展，造纸行业得到了很大的发展，但也对人类的健康与生态环境造成了巨大的破坏。

据近几年的统计介绍全国造浆制纸行业污水排放量约占全国污水排放总量的10%—12%，居第三位，排放污水中的化学需氧量约占40%—45%，居第一位。

造纸工业废水的严重污染和危害已经引起了人们的广泛关注。

造纸废水一般有三个来源：一、制浆时纤维分离，漂白和抄纸时稀释、压榨、烘干浆料等工艺过程排除含有大量纤维、无机盐和色素等污染物浓度很高的废水即黑水二、洗涤漂白过程中产生大量含高浓度的木质素、纤维素和树脂酸盐等较难生物降解成分的中段水三、抄纸机排出的含有大量纤维，填料和胶料废水，即白水这些废水中含有的主要污染有以下几种：1、悬浮物包括可沉降悬浮物和不可沉降悬浮物，主要是纤维和纤维细料（即破碎的纤维碎片和杂细胞）2、易生物降解有机物包括低分子量的半纤维素、甲醇、乙酸、甲酸、糖类等。

3、难生物降解有机物主要来源于纤维原料中所含的木质素和大分子碳水化合物。

4、毒性物质黑液中含有的松香酸和不饱和脂肪酸等。

5、酸碱毒物碱法制浆废水ph值为9~10；酸法制浆废水ph值为1.2~2.0.6、色度制浆废水中所含残余木质素是高度带色的。

造纸废水的SS、COD浓度较高，COD则由非溶解性COD和溶解性COD 两部分组成，通常非溶解性COD占COD组成总量的大部分，当废水中SS被去除时，绝大部分非溶解性COD同时被去除。

因此，废水造纸废水处理要解决的主要问题是去除SS和COD。

我国大部分造纸厂采用碱法制浆而产生黑液，黑液中所含的污染物占到了造纸工业污染排放总量的90%以后，且具有高浓度和难降解的特性，它的治理一直是一大难题。

4.平面布置
造纸厂中段水污水处理站的平面布置要综合考虑造纸 厂的原有建筑物和厂区所在位置进行布置, 且各处理 构筑物在平面布置上应适当紧凑且要做到流线清楚、 布局紧凑, 且要留有适当的扩建的余地以防日后有扩 建的可能。施工时所有管件设施等应该是一般市面上 方便购买的为主, 以便日后维修及更换。
平面图
厌氧消化池
设计参数: BOD5负荷 2 kg/m3d (1.4-5.8) 直径D=8m (6-35) 集气罩直径d1=1.0m 池底直径d2=1.0m 集气罩高度h1=0.5m 上锥体高度h2＝1.5m 下锥体高度h4=1.0m
厌氧消化池
计算: 消化池每天投入BOD5的量 600×0.56＝336kg/d 消化池容积 V=336/2=168m3 消化池中停留时间 T=168/600=0.28d= 6.72h
＝6.6m, 符合要求
圆形合建式完全混合曝气沉淀池
计算 沉淀区容积 取沉淀区分离高度h3＝1.8m, 则沉淀区有效容积为 V2＝F3h3＝19.8×1.8＝35.64m3 曝气区容积 曝气区有效容积V1＝ ＝84m3
圆形合建式完全混合曝气沉淀池
计算 (6)曝气池基本尺寸 D＝6.6m, D1＝3.6m, D2＝4.3m, D3＝5.6m 池底直径D3采用试算法, 池底部斜边和曝气筒下部斜边倾角取45°, 坡度 取2% 曝气池实际有效容积 V＝л(D/2)2h3+ (π/3)h1 [(D/2)2+(D/2)(D3/2)+(D3/2)2]= л (6.6/2)2 1.8+ ×2.2 [(6.6/2)2+(6.6/2)( D3/2)+( D3/2)2]/3=61.6+64.6=126m3 由于结构容积系数为5%, 实际有效容积V=126×0.95=119.7 m3沉淀区实际 有效容积 V2＝(π/4)(D2－D22)h3=3.14×(6.62－4.32) ×1.8/4=35.4m3 曝气区(包括曝气筒、导流室和回流区)的实际有效容积 V1＝119.7－35.4＝84.3m3 采用一个圆形表面曝气式曝气沉淀池, 直径为6.6m, 池深5.2m, 水深为 h1+h3=4m

可能出现的问题及应对措施
设备故障
水质波动
建立设备故障应急处理机制，及时排除故 障并恢复设备运行。
加强原水水质监测，根据水质变化及时调 整设备运行参数。
污泥处理
能耗过高
合理规划污泥处理方式，如污泥脱水、焚 烧等，确保污泥得到妥善处理。
优化设备运行参数，提高设备处理效率， 降低能耗。
05
经济效益与环境效益分析
废水处理技术不断发展
近年来，废水处理技术不断发展，为 造纸工业废水处理提供了新的解决方 案。
随着环保意识的提高，各国政府对造 纸工业废水排放的标准越来越严格。
设计目的与意义
01
02
03
实现废水达标排放
通过设计合理的废水处理 流程，使处理后的废水达 到国家排放标准。
提高废水回用率
通过深度处理，提高废水 的回用率，减少新鲜水的 用量。
03
污水处理设计方案
设计原则与目标
01
遵循国家及地方相关环 保法规和标准，确保污 水排放达标。
02
采用成熟、可靠的污水 处理技术，确保处理效 果稳定。
03
优化工艺流程和设备配 置，降低投资和运行成 本。
04
提高资源利用率，实现 废水中有价值物质的回 收和利用。
工艺流程设计
预处理
去除污水中的大颗粒杂质和纤维，减 轻后续处理负荷。
人工费用
包括操作人员工资、 福利等。
设备维护费用
包括设备日常保养、 维修及更换零部件等 费用。
优化建议
通过改进工艺流程、 提高设备效率、降低 药剂消耗等措施，降 低运行成本。
环境效益评估及社会价值体现
01
污染物减排量
根据污水处理厂的进水水质和出水水质，计算各类污染物的减排量，如

某造纸厂污水处理设计方案毕业设计毕业设计的主题为某造纸厂污水处理设计方案，可以从以下几个方面展开研究和设计：1. 污水产生特点分析：对造纸厂的生产工艺和污水产生情况进行调研和分析，了解不同工艺部门产生的污水特点、水质指标要求等。

例如，造纸过程中可能会产生含有悬浮固体、有机物和重金属等成分的废水。

2. 污水处理工艺选择：根据造纸厂污水的特点，选择合适的处理工艺。

常见的污水处理工艺包括物理-化学处理、生物处理和深度处理等。

需要考虑工艺技术的成熟度、处理效果和经济性等因素。

3. 设计工艺流程图：根据选择的污水处理工艺，设计相应的处理流程图。

流程图中需包括污水的进水口、各处理单元的处理过程以及出水口等。

4. 设计处理设备：根据流程图，设计各处理单元所需的设备。

例如，根据造纸厂污水中悬浮固体的含量，设计适当的沉淀池或杂质过滤装置；根据污水中有机物含量，设计生物处理单元所需的曝气设备等。

5. 运行参数设计：根据污水的特点和处理要求，合理确定各处理单元的运行参数。

例如，生物处理单元中需要控制曝气量、曝气时间等参数，以提高去除率和稳定性。

6. 出水水质评价：根据污水的处理效果和行业标准，对处理后的出水进行水质评价。

可以进行一系列的水质监测和分析，比较出水水质指标与排放标准的符合程度。

7. 经济性评价：对设计的污水处理方案进行经济性评价，包括处理设备的投资成本、运营成本和维护成本等。

可以分析不同处理工艺的经济性，评估其可持续性和可操作性。

8. 可行性分析和改进建议：根据对污水处理方案的评价，进行可行性分析，从技术、经济和环境等方面评估设计方案的可行性，并提出针对性的改进建议。

以上是一个关于某造纸厂污水处理设计方案的毕业设计的基本框架，具体设计细节和实践操作需要根据实际情况来确定。

在设计过程中，需要参考相关的理论知识和实际经验，充分考虑实际问题和要求，确保设计方案的科学性和可行性。

•废水水质状况：
造纸废水中包含的主要污染物包括：悬浮物 （纤维和纤维细料等）、易生物降解有机物 （低分子量的纤维素、甲醇、甲酸、乙酸、 糖类等）、难生物降解有机物（木质素、大 分子碳水化合物等）、毒性物质、酸碱毒物、 色度等。这些污染物可基本表示为SS、 CODCr、BOD5三类主要污染因子。
处理工艺要求
• 厌氧生物处理：UASB反应器。UASB反应器的基本特征是不用吸附载 体，就能形成沉降性能良好的粒状污泥，保持反应器内高浓度的微生物， 因而可以承受较高的COD负荷(可高达30~50kgCOD/(m3·d)以上)， COD去除率可达90%以上。
• 生物接触氧化池：由UASB反应器排出的废水自流入接触氧化池，与该 池中的好氧微生物、兼性微生物和少量的厌氧微生物充分反应，使废水 中的有机物进一步无机化，以实现最终达标排放。
本工艺设计任务为依据某造纸厂的废水水质,对造纸废水处理工艺流程及主要构筑物、 处理设备进行设计。该造纸厂日产废水水量为4000立方米，设计后出水水质达到《制浆 造纸工业水污染物排放标准》(GB3544－2008）。
项目
表1—1 设计进、出水水质
CODCr (mg/L) BOD5 (mg/L) SS (mg/L)
• 物化处理：混凝沉淀池、气浮池。混凝沉淀和气浮主要用于去除SS及 部分难溶COD和BOD，通过投加适当的混凝剂，再经过沉淀及气浮处 理，可以除去大部分的SS和部分COD及BOD。
• 水解酸化池：水解酸化池可以使不溶性有机物的和难降解的大分子有机 物转化为溶于水的有机物和易降解小分子有机物，从而改善废水的可生 化性能，提高后续处理效果，并能去除部分COD。
混凝-氧化沟工艺
85%-90% 很好
中等规模 池体较大，结构

摘要本设计的内容为某造纸厂废水处理工艺设计。

造纸厂废水的特点是：所产生的废水悬浮物浓度较高，且有机物浓度也较高。

设计中的主要构筑物有格栅、沉砂池、SBR池、絮凝反应器、以及污泥浓缩池。

SBR工艺是本次设计的核心。

SBR工艺是活性污泥法的变形，由于其具有自动化程度高，抗冲击能力强、池形简单、具有脱氮降磷效果、不产生污泥膨胀等特点，因此SBR处理工艺在小型污水处理设施中应用较广泛。

经过该工艺处理后的出水水质达到造纸废水排放标准GB3544－2001一级排放标准。

本设计需要选择几种造纸厂废水处理的工艺，并对其进行比较，确定造纸厂废水处理工艺并确定废水处理工艺流程图；并对各种构筑物进行了详细的设计计算，同时也对废水处理工艺进行了工程预算。

设计采用Auto CAD软件绘制工艺流程中各构筑物的详图、平面布置图、高程图。

关键词:造纸工业废水；SBR；污泥浓缩AbstractThe content of paper mill wastewater treatment process was designed. Paper mill waste water has the following characteristics: wastewater generated by the high concentration of suspended solid, and higher concentrations of organic matter.SBR process is the core of this design. SBR is activated sludge process of deformation, owing to its high degree of automation, impact resistance and strong, simple-shaped pool, with nitrogen and phosphorus down effect, no expansion of sludge, and other characteristics, SBR process in the small sewage treatment Facilities in the wider application. After the treatment of effluent quality of the paper industry to achieve national water pollutant discharge standards GB3544－2001 level emission standards.The need to select the design of several of the paper mill waste water treatment process, and its comparison to determine paper mill waste water treatment process and to identify waste-water treatment process maps of various structures and carried out a detailed design, but also on Wastewater treatment technology of the project budget. Auto CAD software design uses mapping process layout plans, elevation maps, all dealing with structures’ drawing.Key words: paper mill wastewater; SBR; sludge thickening目录第一章绪论------------------------------------------------------11.1前言----------------------------------------------------------1 1.2造纸厂废水的特点、水量及水质-----------------------------------11.2.1造纸厂废水的特点------------------------------------------11.2.2 造纸厂废水水量--------------------------------------------11.2.3 造纸厂废水水质--------------------------------------------2 1.3 排放标准------------------------------------------------------21.3.1 废水水质排放标准------------------------------------------21.3.2收纳水体--------------------------------------------------2 1.4 设计任务及依据------------------------------------------------21.4.1 设计任务--------------------------------------------------21.4.2 计依据----------------------------------------------------2 1.5 废水处理工程运行过程中应遵循的原则----------------------------3第二章 SBR生化处理工艺的简介--------------------------42.1 SBR工艺概况---------------------------------------------------42.1.1 SBR简介---------------------------------------------------42.1.2 SBR工艺原理-----------------------------------------------42.1.3SBR工艺流程-----------------------------------------------52.1.4 SBR的适用范围---------------------------------------------5 2.2 与其他工艺比较分析--------------------------------------------6 2.3 SBR工艺的优缺点-----------------------------------------------62.3.1 SBR工艺的特点---------------------------------------------62.3.2 SBR工艺的优点---------------------------------------------72.3.3 SBR工艺的缺点---------------------------------------------7 2.4 造纸厂废水处理工艺--------------------------------------------72.4.1 造纸厂废水处理工艺流程------------------------------------72.4.2 废水处理工艺流程图----------------------------------------82.4.3 造纸厂废水工艺流程描述------------------------------------8 第三章废水处理构筑物的设计---------------------------93.1 原始设计参数--------------------------------------------------9 3.2 格栅----------------------------------------------------------93.2.1 设计说明--------------------------------------------------93.2.2 设计参数-------------------------------------------------103.2.3 设计计算-------------------------------------------------103.3 污水提升泵房-------------------------------------------------12 3.4 泵后细格栅---------------------------------------------------12 3.5曝气沉砂池---------------------------------------------------133.5.1 设计说明-------------------------------------------------133.5.2设计参数-------------------------------------------------143.5.3 设计计算-------------------------------------------------14 3.6鼓风机房-----------------------------------------------------15 3.7 SBR反应池----------------------------------------------------163.7.1 设计说明-------------------------------------------------163.7.2 SBR反应池容积计算---------------------------------------183.7.3 SBR反应池运行时间与水位控制-----------------------------203.7.4 排水管管径-----------------------------------------------203.7.5 排泥量及排泥系统-----------------------------------------203.7.6需氧量及曝气系统设计计算---------------------------------213.7.7空气管计算-----------------------------------------------233.7.8滗水器---------------------------------------------------24 3.8 絮凝反应池---------------------------------------------------243.8.1设计说明-------------------------------------------------243.8.2设计参数-------------------------------------------------253.8.3 设计计算-------------------------------------------------25 3.9 滤池---------------------------------------------------------273.9.1 设计说明-------------------------------------------------273.9.2 设计参数-------------------------------------------------283.9.3 设计计算-------------------------------------------------28 3.10接触消毒池--------------------------------------------------293.10.1 设计说明------------------------------------------------293.10.2 设计参数------------------------------------------------303.10.3 设计计算------------------------------------------------30 3.11污泥处理系统------------------------------------------------303.11.1 污泥水分去除的意义和方法--------------------------------303.11.2 各部分尺寸计算------------------------------------------313.11.3 堆肥----------------------------------------------------34 第四章投资估算--------------------------------------354.1 土建部分投资估算---------------------------------------------35 4.2 设备部分投资估算---------------------------------------------35 4.3 其他费用-----------------------------------------------------36 4.4 项目总投资---------------------------------------------------36 第五章环境保护--------------------------------------385.1 施工过程中对环境影响及对策-----------------------------------385.1.1对交通的影响及缓解措施-----------------------------------385.1.2 扬尘的影响-----------------------------------------------385.1.3 噪声的影响-----------------------------------------------385.1.4 生活垃圾的影响-------------------------------------------395.1.5 弃土的影响及对策-----------------------------------------395.1.6 对地下水的影响-------------------------------------------39 5.2项目建成后的环境影响及对策-----------------------------------395.2.1 臭味对环境的影响及缓解措施-------------------------------39 结语-------------------------------------------------40 致谢-------------------------------------------------41 参考文献---------------------------------------------42第一章绪论１.１造纸废水的概况水是生命的源泉，它与人类的生产和生活息息相关。

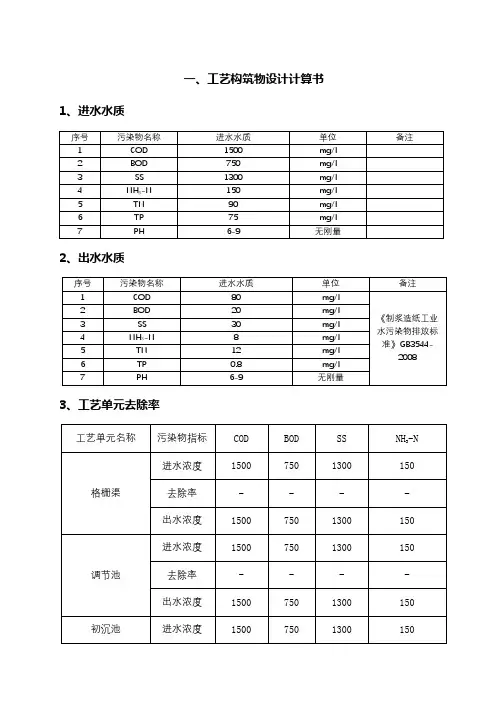

一、工艺构筑物设计计算书1、进水水质2、出水水质3、工艺单元去除率4、设计工艺加药→水解5、设计流量本污水处理站为某造纸厂生产污水处理系统，设计规模是2.5万m³/d。

设计流量主要是用于计算处理总水量，总泥量，栅渣量，沉砂量等。

6、设计最大流量污水处理系统设计最大流量由设计流量乘总变化系数得到。

污水处理系统进水管和一级处理的构筑物设计计算使用该流量。

总变化系数K Z根据（式1-1）计算KZ=2.7/Q0.11 (式1-1)其中：Q=25000m3/d=1042m3/ℎ=289.4L/s代入可得K Z=2.7/289.40.11=1.45设计最大流量Q MAX= K Z* Q=1.45*25000=36250m³/d=1510m³/h=419.4L/s7、构筑物设计计算7.1 格栅设计计算7.1.1 栅槽宽度1）栅条间隙（n）(式2-1)n=Qmax√sinαbhv其中：Qmax设计最大流量 m³/s 为0.42m³/sa—格栅倾斜角°取60°b—格栅间隙 m 取0.02m n—栅条间隙数（个）h—栅前水深 m 取0.4mv—过栅流速 m/s 取1.0m/s注：格栅设两组，并联运行即：Q=Q max/2=0.21m³/d=24.4≈25 （个）则：n=0.21∗√sin60°0.02∗0.4∗1.02）栅槽宽度（B）栅槽宽度一般比格栅宽0.2-0.3m，取0.3m则：B=S(n−1)+bn+0.3 （式2-2）其中：B−栅槽宽度（m）S−栅条宽度取0.01m则：B=1.04m格栅渠示意图7.1.2 过栅水头损失1）进水渠宽部分长度L1若进水渠宽取0.85，进水渠内流速为0.77m/s，渐宽部分角度α1为20°L1＝B−B12tanα1＝ 1.04−0.852tan20＝0.26 m （式2-3）2）栅槽与出水渠道连接渐窄部分长度L2L2=L12=0.262=0.13 m3）过栅水头损失h1h1=h0k （式2-4）h0=εv22gsin a1（式2-5）其中 h1−过栅水头损失（m）h0−计算水头损失（m）g−重力加速度 m/s2k−系数，格栅堵塞之后水头损失增大的倍数取k＝3ε−阻力系数， ε=β(sb)43矩形断面时β取2.42将各数代入公式得h0=0.001mh1=3*0.027=0.003m7.1.3 栅后槽高取栅前超高h2=0.3m 栅前槽高H1=h+h2=0.3+0.4=0.7mH=h+h1+h2=0.003+0.4+0.3=0.73≈0.77.1.4 栅槽总长L=L+L+1.0+0.5+ H1/tanα=0.63+0.315+1.0+0.5+0.7/tan60°=2.85m，取2.9m7.1.5 每日栅渣量W= Q max*W1*86400/K Z（式2-6）其中W1-为栅渣量m³/1000m³；污水取0.08m³/1000m³污水代入得：W=2.0 m³/d7.1.6 主要设备选型选用1台BLQ-Y型格栅机，格栅安装倾角60°7.2 调节池设计计算7.2.1 设计参数1.调节池的设计流量取Q max；2.调节池的水力停留时间取6h；3.调节池设计高度的超高取0.5m；4.调节池总高度取5.0m；7.2.2 计算公式1）调节池有效容积VV=Q×T其中：V-调节池的有效容积m³；Q-调节池的设计水量m³/h；T-调节池水力停留时间h。

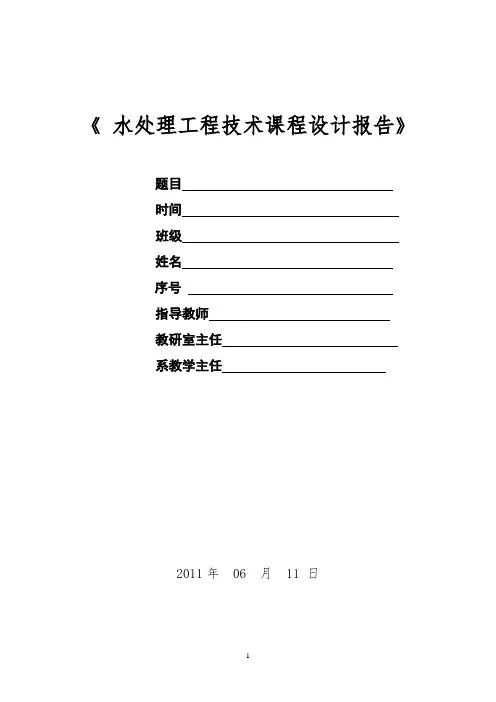

《水处理工程技术课程设计报告》题目时间班级姓名序号指导教师教研室主任系教学主任2011年 06 月 11 日目录第1章概述 (4)1.1进水资料及排放标准 (4)1.2设计出水水质 (4)1.3设计依据 (4)1.4设计原则 (5)1.5 污水处理工程建设的意义 (5)1.6当地气象及水文资料 (6)1.7 厂区地形及设计标高 (6)第2章处理工艺 (7)2.1处理工艺选择 (7)第3章处理工艺说明 (10)3.1格栅与格栅井 (10)3.2中和池 (10)3.3初沉池 (11)3.4 SBR反应器 (11)3.5 污泥浓缩池 (13)3.6 带式压滤机 (13)3.7 加药装置 (13)3.8综合楼 (14)第4章处理构筑物的设计计算 (14)4.2 中和池设计计算 (16)4.3初沉池设计计算 (17)4.4 SBR池设计计算 (19)第5章污水厂平面和高程布置 (22)5.1平面布置 (22)5.2高程布置 (23)5.3高程计算 (24)第1章概述1.1进水资料及排放标准该厂年产2万t 包装纸。

每天废水平均流量为2200m 3。

废水处理后部分排入附近水体，部分回用，因此设计出水水质应达到GB 3544-2011《造纸工业水污染物排放标准》，具体见表1.表1设计水质、水量和排放要求1.2设计出水水质诸多的工程根据同类工程的经验，同时凭借我司在造纸厂污水治理工程中实例，混凝沉淀处理后的废水清澈透明，无异味，接近综合排放标准二级标准水质，完全可以用于再生纸造纸中的碎浆阶段。

排放部分废水达到《污水综合排放标准》GB8978-1996 一级标准，即：污染物指标数值 污染物指标 数值 CODCOD ≤100 mg/L BOD BOD ≤60 mg/L PH 值 7~9 SS 100mg/L1.3设计依据1.3.1.《中华人民共和国环境保护法》1.3.2.《中华人民共和国水污染防治法》 项目 水量/（m3.d -1） PH 值 ρ(COD 5)/(mg.l-1)ρ(BOD 5)/(mg.l -1) ρ(SS) /(mg.l -1) 废水水质 5000 6~9 1500~2200600~800 1500~18001.3.3.《造纸工业水污染排放标准》（GB3544-2001）1.3.4.《建设项目环境保护设计规范》1.3.5.室外排水设计规范》（GBJ14-87）1.3.6.《城市噪音标准》（GB12348-1990）1.3.7.有关设计规范与手册1.3.8.企业提供的资料及其他相关资料1.4设计原则1.4.1.污水处理工程以投资省，运转费用低，占地面积小为原则。

某造纸厂生产废水处理设计方案随着人们生活水平的提高，造纸行业的需求越来越大，废水排放也逐渐变成了其中的难点。

某造纸厂规模不大，日产量约为30吨，但对于环境保护仍要负起应有的责任。

以下是一些针对该厂废水处理的设计方案。

1. 生产过程中预处理并回收污水造纸过程中所产生的大部分废水均为含浓度较低的无机盐类和有机物质的水，在此过程中可以设立浮选池和生物反应器等处理设备，把污水初步处理后再进行回收利用，以达到节约用水和资源的目的。

同时，也能有效地减少废水的排放量和对环境的影响。

2. 水处理设备的升级当前使用的氧化池、厌氧池等设备逐渐老化，其处理效果逐渐下降。

因此，在对设备进行升级改造时，可以考虑优化形式，例如采用MBR等极微过滤技术处理，能有效地去除废水中的有机物、氮磷等成分，使处理后的水质更好，减少水的浪费。

3. 重金属的检测和处理造纸生产过程中，往往会使用许多重金属类的化学试剂，这些金属元素在污水中积累，如果排放到自然环境中就会对水资源造成污染。

因此，在废水处理工艺中应加强重金属污染的检测和处理，合理选择化学剂和污水处理工艺。

对于重金属含量过高的废水，可采取深度处理，例如采用离子交换、氧化沉淀等技术，将废水中重金属去除效果更加显著，从而达到环境安全的目的。

4. 废水监测对于造纸厂这类重点污染源，在废水的排放中应该增加污染监管，制定完善的监测方案和管理制度，不断强化废水排放指标的实时监测和追踪，及时了解废水排放数据，并根据数据分析制定改进方案，以保证水质达标。

5. 建立完善的污水处理设施在建立污水处理设施上，应符合国家环保要求，根据某造纸厂的特点制定设计方案，在地理位置、设备配置、设备型号等方面进行更加科学的规划，确保其运行安全和效率，并再新设施投入使用后进行必要的检测和验收，实现污水处理的质量保证。

综上所述，为应对难以处理的废水问题，某造纸厂应当优化处理设备形式，合理选择化学剂和污水处理工艺，加强重金属污染的检测和处理，制定完善的监测方案和管理制度，建立完善的污水处理设施，才能从根本上实现废水的有效处理。

水控课程设计-- 某造纸生产企业中段废水处理工艺设计南京工程学院课程设计说明书（论文）题目某造纸生产企业中段废水处理工艺设计课程名称：水污染控制工程院（系、部）：环境工程系专业：环境工程班级：环境101学号：216100127姓名：宋鹏伟起止日期：2013-5-27～2013-6-7指导教师：李红艺目录一．引言..........................................................................................................................- 2 -二．设计概述......................................................................................................................- 3 -2.1 设计目的 .........................................................................................................- 3 -2.2设计任务 ..........................................................................................................- 3 -2.3设计内容与要求 ..............................................................................................- 3 -三．工艺流程的选择..........................................................................................................- 4 -3.1废水来源特征 ..................................................................................................- 4 -3.2常见基本处理方式 ..........................................................................................- 4 -3.21气浮或沉淀法 ...................................................................................- 4 -3.22物化与生化处理相结合 ...................................................................- 4 -3.3出水要求 ..........................................................................................................- 5 -3.4最终工艺确定及流程简图 ..............................................................................- 5 -四．工艺方案选择概述......................................................................................................- 6 -4.1格栅...................................................................................................................- 6 -4.2筛网...................................................................................................................- 6 -4.3调节池...............................................................................................................- 6 -4.4气浮池...............................................................................................................- 7 -4.5 中间沉淀池 .....................................................................................................- 7 -4.6 水解酸化池 .....................................................................................................- 8 -4.7 SBR池..............................................................................................................- 8 -4.8 出水水质预期 .................................................................................................- 9 -4.9 污泥处理装置 ...............................................................................................- 10 -五．水解酸化池工艺具体设计计算................................................................................ - 11 -5.1设计说明 ........................................................................................................ - 11 -5.2设计参数 ........................................................................................................ - 11 -5.3有效容积计算 ................................................................................................ - 11 -5.4有效水深计算 ................................................................................................ - 11 -5.5水解酸化池面积计算 ....................................................................................- 12 -5.6贮泥斗尺寸计算 ............................................................................................- 12 -5.7填料高度 ........................................................................................................- 12 -5.8 水解酸化池总高H .......................................................................................- 12 -5.9 排泥设施 .......................................................................................................- 12 -5.10配水方式 ......................................................................................................- 13 -5.11出水设计.......................................................................................................- 14 -六．设计总结....................................................................................................................- 16 -参考文献............................................................................................................................- 17 -一．引言随着工业的发展，20世纪后期，我国许多城市出现了供水不足和水质污染的双重问题。

造纸污水处理课程设计一、课程目标知识目标：1. 学生能理解污水处理的必要性和基本概念，特别是针对造纸行业的特点。

2. 学生能够掌握造纸污水的成分、危害及常见的处理方法。

3. 学生能够描述污水处理过程中涉及的化学反应和原理。

技能目标：1. 学生能够运用所学的知识，分析造纸污水的样本，识别其中的污染物。

2. 学生通过小组合作，设计简单的造纸污水处理方案，并能够展示其原理和操作流程。

3. 学生能够运用数学和科学技能进行数据收集、处理和分析，评估污水处理效果。

情感态度价值观目标：1. 培养学生对环境保护的责任感，认识到污水处理对于可持续发展的重要性。

2. 学生能够通过课程学习，培养科学探究精神，形成对科学技术的积极态度。

3. 增强学生的团队合作意识，理解团队协作在解决问题中的价值。

本课程针对高中年级学生，他们在已有化学和生物知识的基础上，通过本课程的学习，能够结合实际情况，深化对科学知识的理解，培养解决实际问题的能力。

课程性质以实验和实践为主，强调理论知识与实际应用相结合，教学要求注重培养学生的动手能力和创新思维。

通过具体学习成果的分解，使学生在知识掌握、技能应用和情感态度价值观塑造上均能取得明显进步，为后续的环境科学学习打下坚实基础。

二、教学内容本章节教学内容围绕造纸污水处理，结合课程目标，选择以下内容：1. 造纸工业概述：介绍造纸行业的背景、生产过程及污水的产生。

- 教材章节：第一章 造纸工业简介2. 污水成分与危害：分析造纸污水中常见的有害成分及其对环境的影响。

- 教材章节：第二章 污水成分与危害3. 污水处理方法：讲解物理、化学和生物方法在造纸污水处理中的应用。

- 教材章节：第三章 污水处理方法4. 污水处理工艺流程：剖析造纸污水处理的主要工艺流程及其操作原理。

- 教材章节：第四章 污水处理工艺流程5. 案例分析：分析实际造纸污水处理案例，探讨处理效果及优化措施。

- 教材章节：第五章 案例分析与讨论6. 实践操作：组织学生进行造纸污水处理实验，提高学生的实际操作能力。
