基带传输技术

数字信号数据的传输方式（1）基带传输。

基带传输是最基本的数据传输方式，即按数据波的原样，不包含任何调制，在数字通信的信道上直接传送数据。

基带传输不适于传输语言、图像等信息。

目前大部分微机局域网，包括控制局域网，都是采用基带传输方式的基带网。

基带网的特点是：信号按位流形式传输，整个系统不用调制解调器，降低了价格；传输介质较宽带网便宜；可以达到较高的数据传输速率（目前一般为10～100Mb/s ），但其传输距离一般不超过25km ，传输距离越长，质量越低；基带网中线路工作方式只能为半双工方式或单工方式。

基带传输时，通常对数字信号进行一定的编码，数据编码常用3种方法：非归零码NRZ 、曼彻斯特编码和差动曼彻斯特编码。

后两种编码不含直流分量，包含时钟脉冲，便于双方自同步，因此，得到了广泛的应用。

（2）频带传输。

频带传输是一种采用调制、解调技术的传输形式。

在发送端，采用调制手段，对数字信号进行某种变换，将代表数据的二进制“1”和“0”，变换成具有一定频带范围的模拟信号，以适应在模拟信道上传输；在接收端，通过解调手段进行相反变换，把模拟的调制信号复原为“1”或“0”。

常用的调制方法有：频率调制、振幅调制和相位调制。

具有调制、解调功能的装置称为调制解调器，即Modem 。

频带传输较复杂，传送距离较远，若通过市话系统配各Modem ，则传送距离可不受限制。

PLC 网一般范围有限，故PLC 网多采用基带传输。

（3）载波传输。

通信的最终目的是远距离传递信息。

虽然基带数字信号可以在传输距离不远的情况下直接传送，但如果要远距离传输时，特别是在无线或光纤信道上传输时，则必须经过调制将信号频谱搬移到高频处才能在信道中传输。

为了使数字信号在有限带宽的高频信道中传输，必须对数字信号进行载波调制。

如同传输模拟信号时一样，传输数字信号时也有3种基本的调制方式：幅度键控、频移键控和相移键控。

它们分别对应于用载波（正弦波）的幅度、频率和相位来传递数字基带信号，可以看成是模拟线性调制和角度调制的特殊情况。

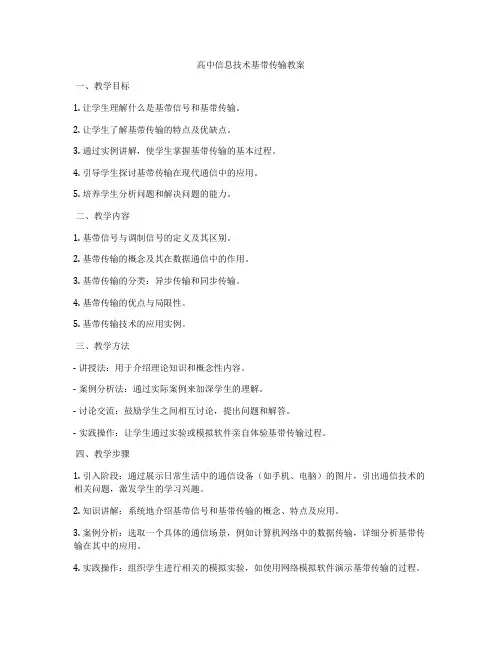

高中信息技术基带传输教案一、教学目标1. 让学生理解什么是基带信号和基带传输。

2. 让学生了解基带传输的特点及优缺点。

3. 通过实例讲解，使学生掌握基带传输的基本过程。

4. 引导学生探讨基带传输在现代通信中的应用。

5. 培养学生分析问题和解决问题的能力。

二、教学内容1. 基带信号与调制信号的定义及其区别。

2. 基带传输的概念及其在数据通信中的作用。

3. 基带传输的分类：异步传输和同步传输。

4. 基带传输的优点与局限性。

5. 基带传输技术的应用实例。

三、教学方法- 讲授法：用于介绍理论知识和概念性内容。

- 案例分析法：通过实际案例来加深学生的理解。

- 讨论交流：鼓励学生之间相互讨论，提出问题和解答。

- 实践操作：让学生通过实验或模拟软件亲自体验基带传输过程。

四、教学步骤1. 引入阶段：通过展示日常生活中的通信设备（如手机、电脑）的图片，引出通信技术的相关问题，激发学生的学习兴趣。

2. 知识讲解：系统地介绍基带信号和基带传输的概念、特点及应用。

3. 案例分析：选取一个具体的通信场景，例如计算机网络中的数据传输，详细分析基带传输在其中的应用。

4. 实践操作：组织学生进行相关的模拟实验，如使用网络模拟软件演示基带传输的过程。

5. 总结讨论：回顾全课内容，强化重要知识点，并开展课堂讨论，解答学生疑问。

6. 作业布置：要求学生收集更多关于基带传输的资料，加深理解，并准备下次课的报告内容。

五、教学评价- 课堂参与度：观察学生在课堂上的参与情况和讨论活跃度。

- 知识掌握情况：通过提问和小测验来检测学生对基带传输知识的掌握程度。

- 实践操作能力：评估学生在模拟实验中的操作能力和问题解决能力。

- 课后作业：检查学生的作业完成情况，了解他们对课堂内容的理解和扩展学习的效果。

六、结语。

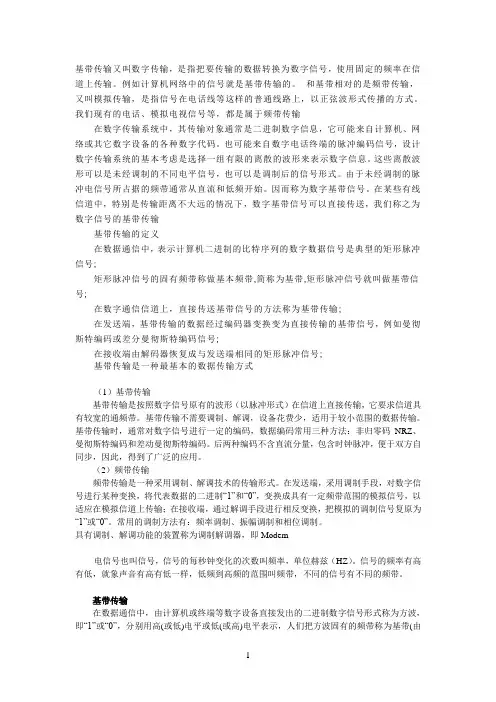

基带传输又叫数字传输，是指把要传输的数据转换为数字信号，使用固定的频率在信道上传输。

例如计算机网络中的信号就是基带传输的。

和基带相对的是频带传输，又叫模拟传输，是指信号在电话线等这样的普通线路上，以正弦波形式传播的方式。

我们现有的电话、模拟电视信号等，都是属于频带传输在数字传输系统中，其传输对象通常是二进制数字信息，它可能来自计算机、网络或其它数字设备的各种数字代码。

也可能来自数字电话终端的脉冲编码信号，设计数字传输系统的基本考虑是选择一组有限的离散的波形来表示数字信息。

这些离散波形可以是未经调制的不同电平信号，也可以是调制后的信号形式。

由于未经调制的脉冲电信号所占据的频带通常从直流和低频开始。

因而称为数字基带信号。

在某些有线信道中，特别是传输距离不大远的情况下，数字基带信号可以直接传送，我们称之为数字信号的基带传输基带传输的定义在数据通信中，表示计算机二进制的比特序列的数字数据信号是典型的矩形脉冲信号;矩形脉冲信号的固有频带称做基本频带,简称为基带,矩形脉冲信号就叫做基带信号;在数字通信信道上，直接传送基带信号的方法称为基带传输;在发送端，基带传输的数据经过编码器变换变为直接传输的基带信号，例如曼彻斯特编码或差分曼彻斯特编码信号;在接收端由解码器恢复成与发送端相同的矩形脉冲信号;基带传输是一种最基本的数据传输方式（1）基带传输基带传输是按照数字信号原有的波形（以脉冲形式）在信道上直接传输，它要求信道具有较宽的通频带。

基带传输不需要调制、解调，设备花费少，适用于较小范围的数据传输。

基带传输时，通常对数字信号进行一定的编码，数据编码常用三种方法：非归零码NRZ、曼彻斯特编码和差动曼彻斯特编码。

后两种编码不含直流分量，包含时钟脉冲，便于双方自同步，因此，得到了广泛的应用。

（2）频带传输频带传输是一种采用调制、解调技术的传输形式。

在发送端，采用调制手段，对数字信号进行某种变换，将代表数据的二进制“1”和“0”，变换成具有一定频带范围的模拟信号，以适应在模拟信道上传输；在接收端，通过解调手段进行相反变换，把模拟的调制信号复原为“1”或“0”。

基带传输编码的几种类型及特点概述及解释说明1. 引言1.1 概述基带传输编码是一种将数字数据转化为模拟形式以进行有效传输的技术。

它在通信领域被广泛应用，尤其是在信息传输和存储中起到关键的作用。

基带传输编码根据不同的需求和条件，可以采用多种类型，并且每种类型都具有不同的特点和适用情况。

1.2 文章结构本文将分为五个部分来介绍基带传输编码的几种类型及其特点。

首先，在引言部分我们将对基带传输编码进行简要介绍，并给出本文的目录结构。

接下来，在第二、三、四部分，我们将详细介绍基带传输编码类型一、二、三，并分析每种类型的特点。

最后，在结论部分，我们将对各种基带传输编码类型及其特点进行总结，并进行应用场景分析与比较，同时展望未来发展趋势。

1.3 目的本文主要旨在通过对基带传输编码不同类型及其特点进行综合概述和解释说明，为读者提供一个全面了解基带传输编码的指南。

通过阅读本文，读者能够掌握各种基带传输编码类型的基本原理和特点，以及它们在实际应用中的优缺点。

并且，本文还将通过分析不同编码类型的应用场景和比较优劣来帮助读者选择适合自己需求的基带传输编码方式。

最后，我们还将对基带传输编码未来的发展趋势进行展望，为读者提供一些思考和参考。

2. 基带传输编码类型一2.1 类型说明基带传输编码是一种将数字信号转换为模拟信号的技术，用于在通信系统中将数字数据进行传输。

基带传输编码类型主要包括非归零码和曼彻斯特编码。

非归零码是一种通过改变信号电平来表示二进制数据值的编码方式。

它的特点是在一个位周期内只有一次电平变换，而其他时间则保持固定的电平。

常见的非归零码有无反向非归零码（NRZ）和反向不归零码（RZ）两种。

其中，无反向非归零码将0表示为低电平、1表示为高电平，而反向不归零码则相反。

曼彻斯特编码是一种通过在一个位周期内进行两次电平变换来表示二进制数据值的编码方式。

它的特点是每个时钟周期都包含一个过渡点，从而提供了时钟同步机制。

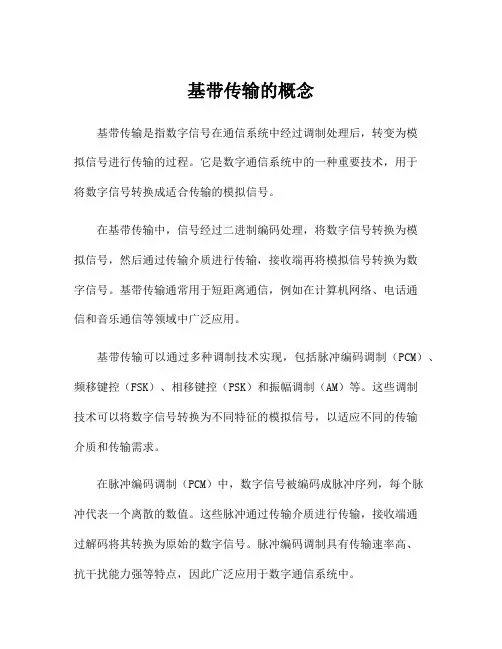

基带传输的概念基带传输是指数字信号在通信系统中经过调制处理后，转变为模拟信号进行传输的过程。

它是数字通信系统中的一种重要技术，用于将数字信号转换成适合传输的模拟信号。

在基带传输中，信号经过二进制编码处理，将数字信号转换为模拟信号，然后通过传输介质进行传输，接收端再将模拟信号转换为数字信号。

基带传输通常用于短距离通信，例如在计算机网络、电话通信和音乐通信等领域中广泛应用。

基带传输可以通过多种调制技术实现，包括脉冲编码调制（PCM）、频移键控（FSK）、相移键控（PSK）和振幅调制（AM）等。

这些调制技术可以将数字信号转换为不同特征的模拟信号，以适应不同的传输介质和传输需求。

在脉冲编码调制（PCM）中，数字信号被编码成脉冲序列，每个脉冲代表一个离散的数值。

这些脉冲通过传输介质进行传输，接收端通过解码将其转换为原始的数字信号。

脉冲编码调制具有传输速率高、抗干扰能力强等特点，因此广泛应用于数字通信系统中。

频移键控（FSK）是一种通过改变信号频率来实现调制的技术。

在FSK中，两个不同频率的载波信号分别代表了数字信号的"1"和"0"。

发送端将数字信号转换成不同频率的调制信号后进行传输，接收端通过检测信号的频率来还原数字信号。

FSK具有抗干扰能力强、频谱利用率高等特点，广泛应用于无线通信和数传通信等领域。

相移键控（PSK）是一种通过改变信号相位来实现调制的技术。

在PSK中，不同的相位表示不同的数字信号。

发送端将数字信号转换成不同相位的调制信号后进行传输，接收端通过检测信号的相位来还原数字信号。

PSK具有传输速率高、抗多径干扰能力强等特点，广泛应用于卫星通信和光纤通信等领域。

振幅调制（AM）是一种通过改变信号振幅来实现调制的技术。

在AM中，数字信号改变了信号的幅度，使得传输信号的振幅随着数字信号的改变而改变。

发送端将数字信号转换成不同振幅的调制信号后进行传输，接收端通过检测信号的振幅来还原数字信号。

数字基带传输系统的组成
数字基带传输系统由以下各组成部分：
1. 信源编码器：将要传输的信息进行数字化，采用数据压缩算法，减小数据量，以此提高传输效率。

常见的信源编码器包括哈夫曼编码器、游长栓编码器等。

2. 信道编码器：对数字化后的信息进行编码，以增强数据的可靠性，降低误码率。

常见的信道编码器包括卷积码、 Turbo码等。

3. 交织器：在信道编码后，还需要通过交织器实现信道编码对数据的扰乱，以避免出现连续误码。

交织器可以采用块交织、条带交织等方式。

4. 映射调制器：将数字信号转换成模拟信号，以在传输媒介上进行传输。

常见的映射调制器包括QPSK调制器，16QAM调制器等。

5. 误码纠正器：在传输过程中，使用纠错码来纠正传输中的误码，以提高传输数据的可靠性，降低误码率。

6. 解调器：将收到的信号转换为数字信号，以进行解码和解交织等操作。

7. 信道解码器：对接收到的信道编码信号进行解码，还原出原始数据。

常见的信道解码器包括卷积解码器、Turbo解码器等。

8. 信源解码器：对从信道解码器输出的数据进行解码，恢复为原始数据。

以上几个组成部分共同构成了数字基带传输系统，并且在实际的应用中，这些组成部分的配置和数量可能略有不同，但是其实质都是为了提高数字信号传输的稳定性和可靠性。

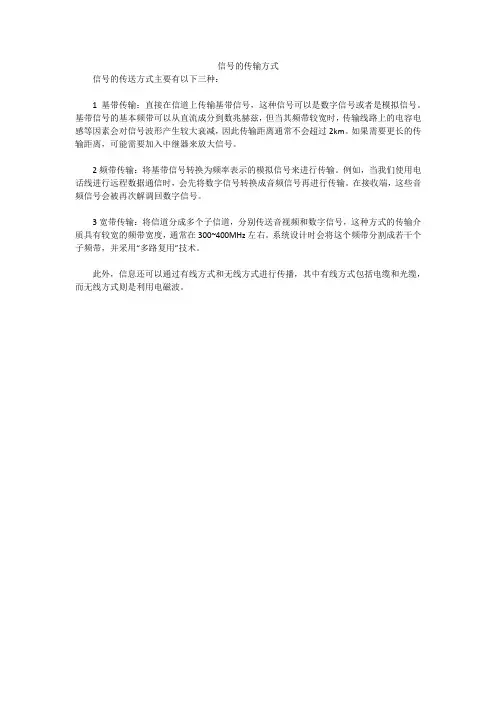

信号的传输方式
信号的传送方式主要有以下三种：
1基带传输：直接在信道上传输基带信号，这种信号可以是数字信号或者是模拟信号。

基带信号的基本频带可以从直流成分到数兆赫兹，但当其频带较宽时，传输线路上的电容电感等因素会对信号波形产生较大衰减，因此传输距离通常不会超过2km。

如果需要更长的传输距离，可能需要加入中继器来放大信号。

2频带传输：将基带信号转换为频率表示的模拟信号来进行传输。

例如，当我们使用电话线进行远程数据通信时，会先将数字信号转换成音频信号再进行传输。

在接收端，这些音频信号会被再次解调回数字信号。

3宽带传输：将信道分成多个子信道，分别传送音视频和数字信号，这种方式的传输介质具有较宽的频带宽度，通常在300~400MHz左右。

系统设计时会将这个频带分割成若干个子频带，并采用“多路复用”技术。

此外，信息还可以通过有线方式和无线方式进行传播，其中有线方式包括电缆和光缆，而无线方式则是利用电磁波。

基带、基带信号和基带传输（附带频带和宽带）基带：Baseband：信源（信息源，也称发终端）发出的没有经过调制（进⾏频谱搬移和变换）的原始电信号所固有的频带（频率带宽），称为基本频带，简称基带。

基带和频带相对应，频带：对基带信号调制后所占⽤的频率带宽（⼀个信号所占有的从最低的频率到最⾼的频率之差)基带信号(Baseband Signal)：信源（信息源，也称发终端）发出的没有经过调制（进⾏频谱搬移和变换）的原始电信号，其特点是频率较低，信号频谱从零频附近开始，具有低通形式。

根据原始电信号的特征，基带信号可分为数字基带信号和模拟基带信号（相应地，信源也分为数字信源和模拟信源。

）其由信源决定。

说的通俗⼀点,基带信号就是发出的直接表达了要传输的信息的信号，⽐如我们说话的声波就是基带信号。

（如果⼀个信号包含了频率达到⽆穷⼤的交流成份和可能的直流成份，则这个信号就是基带信号。

）由于在近距离范围内基带信号的衰减不⼤，从⽽信号内容不会发⽣变化。

因此在传输距离较近时，计算机⽹络都采⽤基带传输⽅式。

如从计算机到监视器、打印机等外设的信号就是基带传输的。

⼤多数的局域⽹使⽤基带传输，如以太⽹、令牌环⽹。

常见的⽹络设计标准10BaseT使⽤的就是基带信号。

频带信号(通带信号)：在通信中，由于基带信号具有频率很低的频谱分量,出于抗⼲扰和提⾼传输率考虑⼀般不宜直接传输,需要把基带信号变换成其频带适合在信道中传输的信号，变换后的信号就是频带信号（如果⼀个信号只包含了⼀种频率的交流成份或者有限⼏种频率的交流成份，我们就称这种信号叫做频带信号）其主要⽤于⽹络电视和有线电视的视频⼴播。

基带传输:在信道中直接传送基带信号时，称为基带传输。

进⾏基带传输的系统称为基带传输系统。

传输介质的整个信道被⼀个基带信号占⽤.基带传输不需要调制解调器，设备化费⼩，具有速率⾼和误码率低等优点,.适合短距离的数据输，传输距离在100⽶内，在⾳频市话、计算机⽹络通信中被⼴泛采⽤。

基带传输技术的特点
基带就是指基本频带，即数字信号占用的基本频带。

在数据通信中，表示计算机二进制比特序列0和1的数字信号是典型的矩形脉冲信号，该矩形脉冲信号的固有频带称为基带，矩形脉冲信号称为基带信号。

基带传输是指在通信线路上原封不动地传输由计算机或终端产生的0或1数字脉冲信号。

这样一个信号的基本频带可以从直流成分到数兆赫，频带越宽,传输线路的电容电感等对传输信号波形衰减的影响就越大。

一般用于传输距离较近的数字通信系统，如基带局域网系统，传输电路为非加感的实回线，如架空明线、双绞线、对称电缆等。

基带传输的特点：
信道简单，成本低。

基带传输占据信道的全部带宽，任何时候只能传输一路基带信号，信道利用率低。

基带传输应用场景随着科技的不断进步，基带传输技术在各个领域得到了广泛的应用。

基带传输是一种将原始信号直接传输的技术，它具有高速、稳定、可靠的特点，可以满足各种场景下的通信需求。

下面将介绍基带传输在不同应用场景下的具体应用。

一、无线通信领域基带传输在无线通信领域中扮演着重要的角色。

无线通信技术的发展让人们可以随时随地进行通信，而基带传输技术则是无线通信的基础。

在移动通信中，基带传输可以实现信号的调制与解调，将数字信号转换为模拟信号进行传输。

例如，移动电话中的语音通信、短信发送等功能都离不开基带传输技术的支持。

此外，基带传输还可以用于数据通信，如移动互联网、物联网等领域。

二、音视频传输领域音视频传输是人们日常娱乐和工作中必不可少的功能，而基带传输则是音视频传输的重要手段之一。

在电视广播、视频会议、多媒体直播等领域，基带传输可以保证音视频信号的高保真传输。

通过基带传输技术，可以将音频信号和视频信号进行分解、传输和重组，保证信号的完整性和质量。

三、远程监控和安防领域基带传输在远程监控和安防领域中发挥着关键作用。

无论是家庭安防系统、公共场所监控系统还是工业控制系统，基带传输都可以实现视频信号和控制信号的传输。

借助基带传输技术，监控系统可以实时获取并传输监控图像，保护人们的财产安全和人身安全。

四、医疗健康领域在医疗健康领域，基带传输也有着广泛的应用。

通过基带传输技术，可以实现医疗设备之间的数据传输和通信。

例如，医院的医学影像设备可以通过基带传输技术将患者的影像数据传输到其他部门进行诊断；远程医疗系统可以通过基带传输技术实现医生与患者的视频通话和数据交互，为患者提供远程诊疗服务。

五、交通运输领域在交通运输领域，基带传输技术也具有重要的应用价值。

例如，在铁路车辆信号传输中，基带传输可以实现信号的传输和解调，确保列车信号的准确性和可靠性。

同时，基带传输还可以应用于智能交通系统中，为交通管理和车辆通信提供支持。

除了以上几个应用场景，基带传输技术还在金融、能源、教育等众多领域得到了应用。
