电液比例控制技术
电液比例控制技术是一种先进的控制技术，它将电子技术和液压技术相结合，实现了对液压系统的精确控制。

该技术广泛应用于工业自动化、机械制造、航空航天、军事装备等领域，为现代工业的发展做出了重要贡献。

电液比例控制技术的基本原理是通过电子控制器对液压系统中的比例阀进行控制，从而实现对液压系统的精确控制。

比例阀是一种特殊的液压阀门，它可以根据电信号的大小来调节液压系统中的流量和压力，从而实现对液压系统的精确控制。

电液比例控制技术的优点在于可以实现高精度、高速度、高可靠性的控制，同时还可以实现远程控制和自动化控制。

电液比例控制技术的应用非常广泛，例如在机床加工中，可以通过电液比例控制技术实现对切削力、进给速度、加工精度等参数的精确控制，从而提高加工效率和加工质量。

在航空航天领域，电液比例控制技术可以实现对飞机的姿态、高度、速度等参数的精确控制，从而保证飞机的安全飞行。

在军事装备中，电液比例控制技术可以实现对坦克、飞机、导弹等武器装备的精确控制，从而提高作战效率和作战能力。

电液比例控制技术是一种非常重要的控制技术，它可以实现对液压系统的精确控制，广泛应用于工业自动化、机械制造、航空航天、
军事装备等领域，为现代工业的发展做出了重要贡献。

随着科技的不断进步，电液比例控制技术将会得到更广泛的应用和发展。

安装及使用手册样本号 HY11-PV1017-42/CH 2004年3月电液控制PV 系列轴向柱塞式 变量液压泵泵设计序列号≥40安装及使用手册PV系列　目录页次　1. 比例排量控制, 代号…FPV 32. 比例排量控制, 带压力补偿越权, 代号…FPR/…UPR, …FPD/…UPD, …FPZ/…UPZ 53. 比例排量控制, 带闭环压力控制, 代号…FPG/…UPG84. 预加载阀块, 比例控制泵用, 代号 PVAPVV*115. 梭阀底板, 比例控制泵用, 控制器代号…WPV, …WPR, …WPZ, …WPG136. 快速卸荷溢流阀块, 代号PVAPSE*与代号为…FPS/…UPS 至 …FPT/…UPT 的补偿变量控制器配合使用147. 预加载和快速卸荷溢流阀块 PVAPVE*与代号为…FPP/…UPP 至 …FPE/…UPE 的补偿变量控制器配合使用168. 排量反馈及压力补偿控制阀的基本调整189. 比例压力/排量控制的电气连接2010.故障排除指南2411.重要的设定和诊断数据26注　本样本以及其它由派克汉尼汾公司及其子公司、销售公司与授权分销商所提供的资料，仅供用户专业技术人员在对产品和系统的选型进行深入调查考证时参考。

对于用户，至关重要的是，应在选择和使用任何产品及系统之前，认真分析自身设备的使用工况，并仔细查阅现行的样本，以详细地了解产品及系统的相关信息。

由于产品及系统的使用工况多种多样，用户应通过自己的分析和试验，独立地对产品及系统的最终选择负责，确保能满足自身设备的所有性能和安全性的要求。

目录ＰＶ系列　1. 比例排量控制, 代号…FPV比例排量控制是一种使液压泵的排量按输入指令电信号连续变化的控制方式。

单独的比例排量控制阀的订货代号是：PVCF*PV**。

第一个“*”表示泵的规格：A 代表PV016 - PV046 C 代表PV063 - PV092 E代表PV140 - PV270末尾两个“**”表示密封件材料与螺钉选项 (详见备件表PVI-PVC -UK)。

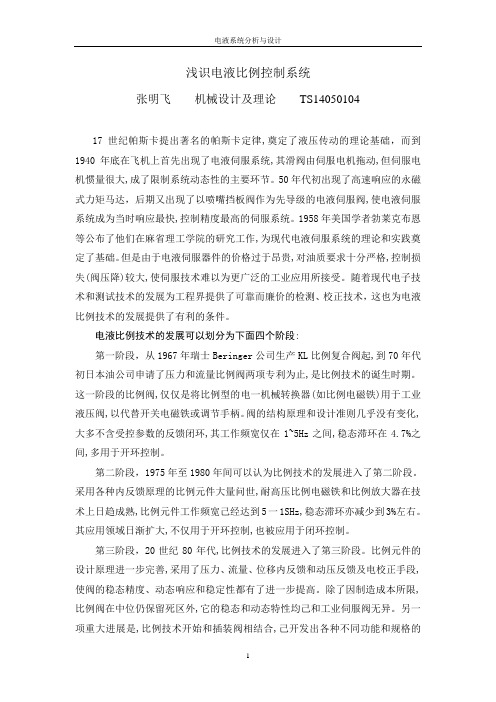

浅识电液比例控制系统张明飞机械设计及理论TS1405010417世纪帕斯卡提出著名的帕斯卡定律,奠定了液压传动的理论基础，而到1940年底在飞机上首先出现了电液伺服系统,其滑阀由伺服电机拖动,但伺服电机惯量很大,成了限制系统动态性的主要环节。

50年代初出现了高速响应的永磁式力矩马达，后期又出现了以喷嘴挡板阀作为先导级的电液伺服阀,使电液伺服系统成为当时响应最快,控制精度最高的伺服系统。

1958年美国学者勃莱克布恩等公布了他们在麻省理工学院的研究工作,为现代电液伺服系统的理论和实践奠定了基础。

但是由于电液伺服器件的价格过于昂贵,对油质要求十分严格,控制损失(阀压降)较大,使伺服技术难以为更广泛的工业应用所接受。

随着现代电子技术和测试技术的发展为工程界提供了可靠而廉价的检测、校正技术，这也为电液比例技术的发展提供了有利的条件。

电液比例技术的发展可以划分为下面四个阶段:第一阶段，从1967年瑞士Beringer公司生产KL比例复合阀起,到70年代初日本油公司申请了压力和流量比例阀两项专利为止,是比例技术的诞生时期。

这一阶段的比例阀,仅仅是将比例型的电一机械转换器(如比例电磁铁)用于工业液压阀,以代替开关电磁铁或调节手柄。

阀的结构原理和设计准则几乎没有变化,大多不含受控参数的反馈闭环,其工作频宽仅在1~5Hz之间,稳态滞环在4.7%之间,多用于开环控制。

第二阶段，1975年至1980年间可以认为比例技术的发展进入了第二阶段。

采用各种内反馈原理的比例元件大量问世,耐高压比例电磁铁和比例放大器在技术上日趋成熟,比例元件工作频宽己经达到5一1SHz,稳态滞环亦减少到3%左右。

其应用领域日渐扩大,不仅用于开环控制,也被应用于闭环控制。

第三阶段，20世纪80年代,比例技术的发展进入了第三阶段。

比例元件的设计原理进一步完善,采用了压力、流量、位移内反馈和动压反馈及电校正手段,使阀的稳态精度、动态响应和稳定性都有了进一步提高。

电液比例控制阀概述电液比例控制阀（Electric-Hydraulic Proportional Valve）是一种用电信号控制液压流量的装置。

它由一个电磁阀和一个液压阀组成，通过精确控制电流信号来调节液压流量，实现对液压系统的精确控制。

电液比例控制阀主要包括两个部分：电磁阀和液压阀。

电磁阀负责接收控制信号，并将电信号转换为机械运动，控制液压阀的打开和关闭。

液压阀负责调节液压系统的流量和压力，并将其转化为机械力或工作输出。

这两个部分通过连接杆、阀芯、弹簧等机械结构相互配合，形成一个控制系统。

电液比例控制阀的工作原理是基于电液转换技术。

当输入一个电信号时，电磁阀内的线圈产生磁场，使得铁芯被吸引或推动。

吸引或推动铁芯时，通过连接杆的作用，将液压阀的阀芯推动到不同的位置。

阀芯的不同位置决定了溢流口的大小，从而控制了液压系统中的流量。

当电信号的大小发生变化时，液压阀的阀芯位置也会改变，进而改变液压系统的流量和压力。

电液比例控制阀具有多种优点。

首先，由于采用了电信号控制，其控制精度高，可以实现非常精确的流量和压力控制。

其次，由于采用了电信号输入，可以实现远程和自动控制，减少了人工操作的繁琐和工艺参数的调整。

此外，电液比例控制阀响应速度快，动态性能好，适用于对速度和位置等变量要求较高的系统。

另外，电液比例控制阀在工程实践中有着广泛的应用。

它可以用于工业生产中的自动化设备、大型机械工程、航空航天、船舶、冶金、石油、矿山等领域。

例如，在塑料注射成型机上，电液比例控制阀可以控制液压缸的流量，实现对注射过程的精确控制，从而保证产品的质量和稳定性。

在液压机械中，电液比例控制阀可以实现对液压缸运动的精确控制，提高工作效率和产品质量。

在航空航天领域，电液比例控制阀可以用于飞机起落架的液压系统，实现对起落架的顺畅升降。

需要注意的是，电液比例控制阀的使用需要遵循一定的操作规范和维护保养要求。

首先，操作人员需要了解并熟悉控制系统的工作原理和操作规程，正确使用和调整电液比例控制阀。

电液比例控制技术什么是比例控制？电子液压比例控制是指按电输入信号调制参数。

这是一种理想的液压系统与电子液压系统与电子系统的结合，可用于开环或闭环控制系统中，以实现对各种运动进行快速、稳定和精确的控制。

这类控制是现代新式机器及工厂所必须的。

电子液压系统是全自动化学科中的一个组成部分。

精据控制、警报等信息可以以一种简洁的方式，通过现场总线从电子液压系统传送到集中控制系统，或从集中控制系统传送到电子液压系统。

1. 开关阀技术开关系统使用机械可调式(手调式)压力阀、流量阀，压力继电器，行程开关等器件。

其电信号的处理，由继电器技术或可编程控制器实现。

在开关型电液系统中，方向的变换，液压参数压力与流量的变化，通过电磁信号实现，这是一种传统的，多数为突变式的变化。

伴随发生的是换向冲击和压力峰值，经常导致器件的提前磨损、损坏。

过渡过程特性，例如加速过程与减速过程，主要是通过昂贵的机械凸轮曲线来实现控制。

2. 比例阀技术模拟式开环控制系统，使用各种比例阀和配套的电子放大器。

压力、流量和方向的设定值由模拟电信号（电压）预先给出，过渡过程特性通过斜坡函数设置。

预置设定值的调用，由机器控制，现今，一般配置了可编程控制器。

用这种技术，实现了各种高要求问题的解决，特别是加速过程与减速过程的控制。

比例阀一般作为控制元件，运行于开环控制系统。

其重要的特征是开环的工作过程，即在各个步骤（环节）与构件之间，没有回答（响应）和校正器件。

输出信号与输入信号之间的关系，由系统中各个元件的传递特性得出。

这里如果出现了误差，则输出信号将受到其牵制。

这种误差由油液泄漏，油液的压缩性，摩擦，零点漂移，线性误差，磨损等引起。

在速度控制中，最重要的干扰量就是加在液压缸/液压马达上负载的波动，这可通过压力补偿器来调节节流阀阀口的压力差，而部分地加予补偿。

3. 闭环比例阀控制技术闭环调节技术使用闭环比例阀（伺服阀），连续检测实际值的传感器，和闭环电控器。

电液比例控制阀结构及原理电液比例控制阀（Electro-hydraulic proportional control valve）是一种通过电信号控制液压工作机构运动的装置。

它将电信号转化为液压信号，通过控制液压系统的液压阀门来调节油液的流量和压力，从而达到对液压系统运动进行精确控制的目的。

首先是电磁比例阀部分，它是通过电磁线圈的磁性效应控制液压阀门的开启和关闭。

电磁比例阀由铁芯、阀芯、阀阀座和电磁线圈等组成。

电磁线圈环绕在铁芯上，在线圈中通电产生磁场时，铁芯会被磁化，吸引阀芯与阀座之间的间隙关闭。

电磁线圈通电后，油液进入阀芯的控制腔，从而控制阀芯的位置和开口大小，进而控制液压油的流量和压力。

当电磁线圈断电时，铁芯失去磁性，阀芯与阀座之间的间隙打开，油液再次流动。

其次是液压比例执行机构部分，它是通过液压油的力学性能将电信号转化为液压信号，并通过调节活塞的位移或液压系统的压力来控制液压工作机构。

液压比例执行机构由油缸、活塞和杆等组成。

当电磁线圈通电时，液压油从阀芯的控制腔进入液压比例执行机构的缸腔，使活塞移动，从而实现对液压工作机构的控制。

当电磁线圈断电时，液压油从液压比例执行机构的缸腔排出，活塞回到初始位置。

整个电液比例控制阀工作的原理是将电信号转化成了液压信号，通过控制液压系统的流量和压力，来精确控制液压工作机构的运动。

通常情况下，电液比例控制阀通过调节电磁比例阀的阀芯位置来控制油液的流量，通过调节液压比例执行机构的液压力来控制油液的压力。

通过不同的电信号输入可以实现对液压工作机构的精确控制，达到所需的运动参数。
