三十五KU天线(原中九的小锅)轻轻松松收亚太5号卫星(122、134、138、146)

卫星直播电视云集亚太5号通信卫星
杨庆增
【期刊名称】《数字通信世界》
【年(卷),期】2008(000)012
【摘要】@@ 通过卫星直接将电视信号传送到地面上的每家每户,用户用小型天线或简单的接收设备就能方便地接收到电视节目信号,此类方式称为直播卫星电视系统(又可称DTH即直播到户).我国中星9号直播卫星就属于这一类(简称直播星).这一类中,采用的卫星可以是广播电视直播卫星(如中星9号卫星),也可以采用大功率.高容量的通信卫星(如亚太5号通信卫星).亚太5号卫星承担着若干个卫星电视系统的传送任务,在卫星覆盖区内,大部分地区的用户使用0.6m的小型抛物面天线及相应的接收设备就可以很方便地接收到它的信号.
【总页数】2页(P34-35)
【作者】杨庆增
【作者单位】无
【正文语种】中文
【相关文献】
1.德尔福、凌云集团将在华设立第二家合资企业半轴产品供应亚太市场 [J],
2.领袖精英云集通力团结合作——Sybase 2002年亚太用户大会 [J], ;
3.亚太卫星公司和亚太通信卫星（APSTAR—1） [J], 俞德育
4.商贾云集精品荟萃——亚太国际贸易博览会在京举办 [J], 晓晨
5.开云集团亚太区总裁邓婉颖离职 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

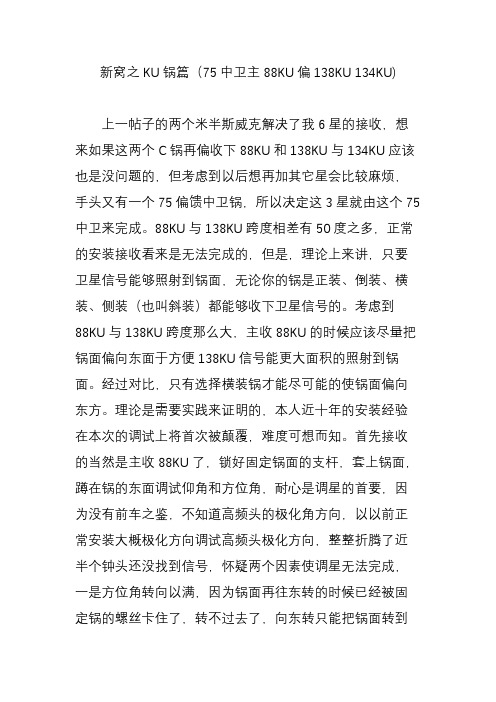

新窝之KU锅篇（75中卫主88KU偏138KU 134KU)上一帖子的两个米半斯威克解决了我6星的接收，想来如果这两个C锅再偏收下88KU和138KU与134KU应该也是没问题的，但考虑到以后想再加其它星会比较麻烦，手头又有一个75偏馈中卫锅，所以决定这3星就由这个75中卫来完成。

88KU与138KU跨度相差有50度之多，正常的安装接收看来是无法完成的，但是，理论上来讲，只要卫星信号能够照射到锅面，无论你的锅是正装、倒装、横装、侧装（也叫斜装）都能够收下卫星信号的。

考虑到88KU与138KU 跨度那么大，主收88KU的时候应该尽量把锅面偏向东面于方便138KU信号能更大面积的照射到锅面。

经过对比，只有选择横装锅才能尽可能的使锅面偏向东方。

理论是需要实践来证明的，本人近十年的安装经验在本次的调试上将首次被颠覆，难度可想而知。

首先接收的当然是主收88KU了，锁好固定锅面的支杆，套上锅面，蹲在锅的东面调试仰角和方位角，耐心是调星的首要，因为没有前车之鉴，不知道高频头的极化角方向，以以前正常安装大概极化方向调试高频头极化方向，整整折腾了近半个钟头还没找到信号，怀疑两个因素使调星无法完成，一是方位角转向以满，因为锅面再往东转的时候已经被固定锅的螺丝卡住了，转不过去了，向东转只能把锅面转到稍微南偏东一点点的方向。

另一个怀疑因素是高频头极化方向可能不正确，跟以往的方向会不一样。

如果是第一个原因可能会麻烦一点，得拆掉支杆重新安装支杆，把支杆的方向再偏向东面。

如果是极化方式不对的话那么只需要不停改变极化方向，然后再耐心细调就完成安装。

我选择了先调试极化方式再耐心细调，因为拆掉支杆重装会更麻烦。

功夫不负有心人，经过不断的改变极化方向和耐心的细调，终于让我完成88KU的横装主收成功。

辛苦的付出得到欣慰信号质量，75中卫就是牛！免费公视12672H7200信号质量达到99%，而12642H24000这组信号达到88%，12702H20000的好消息也达到83%的信号质量。

平板天线【冀南２５ｃｍ平板小天线的试用】为中星9号直播星专门设计的25cm平板小天线，在去年已经露过面了，但只是少数人拿到了样品而已，但今年的25cm平板小天线已经量产了，而且价格也是一跌再跌，现在市场上出现在二种形状的小天线，一种是我们常用的圆形小天线，一种则是更加小巧、单薄的方形小天线。

虽然笔者在之前已拿到过天线，但是因为种种原因并没有亲自测试过，所以趁这次的机会，接收一次，做一下测试。

25cm直播星平板小天线是非常小巧，初次看到的感觉笔者还记忆犹新，这么小能收到卫星信号吗麻雀虽小，五脏俱全。

所以再次见到它也不那么认为了天线上面印着中国直播卫星的图案，(题头图)配用中星九号直播星专用机就可以使用了，笔者用的是山寨机，也就是业内人士称为“F”，机，除了没有“s”端子线，目前为止还没有觉得有什么不适应，但目前的行势来说，还是不赞成买“F”机，以后的升级的确是个问题。

笔者是新烧，但是平板小天线几乎没有经过怎么调试就出信号了，小天线就是笔者“放”上去的，并没有采取固定措施，可见中星九号的覆盖是很强的。

笔者所在的地处位置可见图1。

信号强度：不关窗户的情况下是52～53％，关窗户的情况下是49～50％。

接收过程：把平板小天线按步骤安装，安装完毕后接馈源线，放在防护网内，然后稍稍转动了一下，就看到电视上的绿条显示有信号了，信号达到45％。

然后微调了一下信号质量达到52％，(见图2)心里想着再高点儿，再高点儿。

可是未能如愿，信号一直在52％以下波动，因为目前没有办法固定，所以只能暂时把它安顿在一块木板上，因为外面有防护网，也不怕它会掉下去摔个粉身碎骨。

关窗户之后的信号稍稍落下来点儿，可以是因为馈源线扯动着天线，稍微动了一点儿的原因吧!信号落到了49-50％，这样笔者已经很满意了。

当然，以上的测试结果并不排除受接收环境和调整技术的影响，但肯定的是25cm直播星专用平板小天线，在北方的信号是不错的。

它便于携带，接收方便，不容易被发现都是它的优点。

一步步跟我学三十五KU天线轻轻松松收卫星经常看到有反映找122、134、138、146这四颗卫星困难，我都感觉很奇怪，因为这些都是最好找的KU波段的卫星啊。

我平时用的是75厘米的偏馈，一锅就全办了。

为了说明找这四兄弟有多么简单，用原中九的小锅，来特意给找不到这四颗星的朋友做一个参考，没有什么技术含量，因为确实很简单。

中九一月四日加密了之后，本人用收中九的杂牌小锅0.35m小锅试收138KU的免费节目（皇视、天诚两种接收机)，首先把中九的高频头的前塑料盖小心撬开，把里面的极化片拔出来，DVB接收机本振频率设10750，下行频率12538，符号率41250，极化方式为垂直（V)，F头方向4点左右（面向天线锅），天线锅方向正南偏东30度左右，节目马上就搞出来了，有免费12套精彩汉语节目：（CCTV4,CCTV9,CCTV戏曲，北京国际，上海国际，江苏国际，湖南国际，福建国际，厦门国际，广东国际，深圳国际、香港艺华卫视）信号质量最高达到46%，F头方向（5点钟）信号质量在5-11%也可以收看。

一、寻星器材：35厘米的小偏馈、10750的单本振高频头。

二、从122开始，偏馈向正南放着，在免费机里输入122的一组参数，11727V24440,右旋用垂直，天线仰角大约50度。

慢慢向东转动天线，眼睛紧盯着屏幕，发现信号质量由1%上升时停止转动，调整仰角和极化角，事实上，122的信号足够强，您看看35的偏馈都能到多少~三、122搞定了？继续搞定134，输入一组134的参数，我用的是12275V27500，向东慢转，方法同上四、输入138的一组参数，继续啊。

我用的是12430V22425.只差4度，（12538 V 41250 湖南国际）稍稍转一下就可以了。

五、是不是超级简单啊，最后146也轻松搞定了：）输入的参数是：12501H30000新手调星之Ku波段指南先定方位角，后定仰角，再调极化角。

Ku波段天线几乎都是偏馈天线，其调星不如C波段天线直观，尤其是仰角，不能照抄照搬数据，而是有一差值，在接收低仰角卫星时，甚至锅面垂直地面或负于地面，而在C波段调星时则是不可能的情况，而不同厂家的天线这一差值往往也不相同，可相差20°左右。

如何用中九卫星小锅接收亚太5号（138°）卫星电视节目喜欢“玩星”的朋友或是家里已安装了中九卫星小锅电视节目的朋友，要想用小锅接收到亚太5号卫星电视节目，必须先具备一个条件是：卫星接收机（即机顶盒）一定要是双模机型，有的卖家叫双用机。

双模机就是可以从中九卫星直播节目模式切换到DVBS模式，DVBS模式就是指大锅卫星接收模式，从DVBS播放节目模式又可切换到中九卫星直播节目模式，相互切换。

在大锅卫星接收模式下，锅是1.5米直径的大锅能收到的电视节目卫星名有：中星6B、鑫诺三号、亚洲3S、亚太5号（就是用中九卫星小锅要接收的卫星名）、亚太6号、新天11号、亚太2R等。

亚太5号卫星电视节目，在江西省萍乡市一般能收12个卫视节目，根据所在地理位置不同，有的地方还能多收到几个台：电视节目有：1、中央电视台—国际频道2、英语频道3、戏曲频道4、北京国际卫视5 、湖南国际卫视6、江苏国际卫视7、东方国际卫视8、海峡卫视9、厦门卫视10、深圳卫视11、南方卫视12、中天亚洲台。

用中九卫星小锅接收亚太5号卫星电视节目，操作方法如下：一、切换到DVBS卫星接收模式（即大锅接收模式）1、先按遥控键上面蓝色键1次。

2、按红色键4次。

3、电视屏幕上即显示，显示切换到时DVBS模式，选择是。

4、按遥控上确认进入了大锅接收模式。

二、亚太5卫星天线参数设置1、按遥控上菜单键，显示电视节目表。

2、按遥控上方向键，向下选择参数设置。

3、按遥控上确定键。

4、选择天线参数设置，再按遥控上确定键。

5、6、将本振频率1（MHz）参数10750改为11300，改参数是按方向键，向左或向右，参数数字会在里面。

7、8、9、天线参设好后，按退出键，数据会自动保存。

三、寻找亚太5卫星电视信号1、要想收到亚太5卫星电视信号，先得知道亚太5卫星所在的方向位置和运行参数，方向是南偏东，运行参数是138度。

与中九卫星方向相反，（中九卫星电视信号所在的方向是南偏西，运行参数是92.2度）2、将小锅从中九卫星接收位置（中九卫星电视信号所在的方向是南偏西）向左慢曼转动，要转到南偏东位置。

一锅多星电视信号接收方法安装前的准备工作：一、卫星天线（俗称“锅”）的选择：1、中卫、斯威克、高斯贝尔等都是品牌锅。

正规厂家生产的锅包装里面会有安装图纸，并标明了各部件的名称、技术参数等。

锅的材质对收到的卫星电视信号也有影响。

（如仿做加工成形的锅，材质差，规格上也有差异，建议不一锅多星）2、锅的规格，要在天线上安装多个卫星电视信号，一般要选择锅盘直径1.5米以上的。

安装多星，锅越大越好。

3、我本人家里安装的锅规格是：高斯贝尔直径1.5米的。

4、锅的具体技术参数如下：品牌：高斯贝尔：偏置反射天线⑴、天线规格：150cm⑵、偏焦角：24.62°⑶、焦距：90cm⑷、S—BAND Gain 增益＠ 2.5GHz⑸、C—BAND Gain 增益＠ 4.0GHz :34.72dB±dB⑹、KU—BAND Gain 增益＠ 12.5GHZ :44.26dB±dB⑺、仰角调整：17°～90°（仰角是指锅盘可以上下升降）⑻、方位角调整：0°～360°（方位角就是指旋动锅的底座可使锅任意对准哪个方向）⑼、焦距/直径比例：0.60⑽、效能：75%⑾、颜色：灰白色⑿、标准固定式：G/PW⒀、固管直径：75mm⒁、环境温度：﹣40°～﹢60°⒂、相对温度：0～100%⒃、35.3kg⒄、材质：铁皮二、卫星接收机：1、普通免费机、工程机（正版插卡接收机）、网络共享接收机（需要网络支持，需要账号收费）。

2. 按照制式的不同：有专用机（如中九专用接收机）；通用机（即可以接收不同制式传输的卫星信号）；双模机（切换到DVBS模式，可以接收中星6B、鑫诺三号、亚洲3S、亚太5、亚太6号、新天11号、亚洲5号、中新1号、中星9号、亚太2R、新天6号等卫星信号的电视节目，切换到直播模式可以接收中九卫星电视信号）3.按照清晰度可以分为普通接收机；高清接收机（可以接收高清频道）。

中九偏馈天线接收138卫星据有消息称：东经138度轨道位置的亚太5号卫星Ku频段，数码天空因清明节放假不开卡。

旗下转发器全部频道（除CR外）于4月3日下午6点至4月6日早上9点期间开锁播出/read-htm-tid-46093.html另有不确定消息：中九信号将于4月份关闭更换二代机，为了不让自己的锅盖成废铁，减少损失，网上虽早有流传中九偏馈天线可接收138卫星，但不够详细。

今天有空亲自试验了一下，现将试验过程告之大家，以方便大家成功转星。

一、准备资料：1. 先说说高频头吧，我的是中九高频头，本振频率：10750。

2. 将原中九接收机更换成中6B的免费机（有人可能会问用原中九接收机不可以吗？答案：目前不可以。

因为中九机是ABS-S格式，而138星传送的是DVB格式节目。

至于以后，或许会有兼容ABS与DVB的机子出现，那就不用换机了）。

二、系统设置1、连接好免费机与电视，遥控器按菜单键—进入卫星设置—增加卫星。

名称：138（任意取名）本振频率：10750 双本振：关22K：关12V：关DISeqc：关确定退出。

按遥控器红键，增加节目卫星选择刚增加的138卫星，如图1其它参数设置如下：下行频率：12538符号率：41249极化：水平2.设置好后即可调整锅盖方位与仰角，如图2所求①各地区方位角及仰角参数不尽相同，大家可以用GOOGLE地图输入自已地区的位置，选择相应的卫星，即可得到你当地的卫星参数。

/选中show obstacle (line of sight checker) 会显示一绿点显示可能对你有妨碍的建筑高度红点可以拖动到你家的上面方便确定方位绿点也可以拖动d代表障碍物的距离，h代表障碍物的最高尺寸，再高就会阻挡信号了绿线就是锅中心和卫星间连线的投影，把锅对着那个方向，然后调仰角就可以了。

如图3，图4②参数确定好后，即可按如下方式调整锅的方向，直到电视屏幕上信号质量出现进度调，再细调至信号质量值最大。

亚太5号卫星通信链路技术通过卫星直接将电视信号传送到地面上的每家每户，用户用小型天线或简单的接收设备就能方便地接收到电视节目信号，此类方式称为直播卫星电视系统，又可称（DTH即直播到户）。

我国中星9号直播卫星就属于这一类，简称直播星。

这一类中采用的卫星可以是广播电视直播卫星，如中星9号卫星，也可以采用大功率、高容量的通信卫星。

如亚太5号通信卫星。

亚太5号卫星承担着若干个卫星电视系统的传送任务,在卫星覆盖区内, 大部分地区的用户使用0.6m的小型抛物面天线及相应的接收设备就可以很方便地接收到它的信号。

隶属于亚太通信卫星有限公司和美国劳拉天网公司（两家公司各投资一半）的亚太5号通信卫星，是2004年6月29日美国海上发射公司在太平洋海域的奥得赛发射平台上用俄罗斯与乌克兰共同开发的顶峰3SL型(Zenit-3SL)火箭发射升空的。

虽然火箭在发射过程中曾出现过短暂的故障，但经过卫星的调整，最终进入预定的138°E地球同步静止轨位。

鉴于亚太5号卫星隶属于两家公司故又称为Telstar 18卫星。

亚太5号卫星是一颗高功率大容量通信卫星, 采用的是美国劳拉空间系统公司的FS1300型卫星平台，发射质量4640kg,在轨设计年限超过13年。

该星工作在C,Ku 波段，具有38个C波段转发器（其中亚太公司拥有20个转发器,劳拉公司拥有18个转发器）和16个Ku波段转发器（其中亚太公司拥有9个转发器，劳拉公司拥有7个转发器）。

亚太5号卫星C波段采用3.4~4.2GHz的下行频率、33~41dBw的等效全向辐射功率,覆盖亚洲、澳洲、太平洋群岛和夏威夷等地区。

亚太5号卫星Ku波段采用采用12.25~12.75GHz的下行频率、45~59dBw的等效全向辐射功率的两个波束分别覆盖中国、朝鲜半岛和南亚等地区,为亚太地区提供直播电视DTH、互联网、VSAT及洲际、全球通信与广播服务。

目前亚太5号通信卫星的Ku波段承担着长城(亚洲)卫星电视平台、香港有线电视卫星台、香港艺华卫星电视平台、数码天空卫星电视平台的传送任务，C波段还传送世华卫星电视平台及其他的卫星电视信号。

几种Ku天线高频头的电气性能与适用卫星参数（上）对于接受卫星电视的Ku波段信号，一般是指其频率波长在12GHz-48GHz间的无线电波，由于Ku波段的频率为C波段频率的3倍，而波长则是C波段4GHz波长的1／3，所以我们在接收卫星，Ku 波段电视节目时，其采用的卫星天线口径相应都比较小，主要是因为Ku波段的波长比较短，在天线口径效率和增益相同的条件下，Ku波段使用的卫星天线口径，仅仅是C波段天线口径的1／3，从而大大降低了卫星天线的实际使用成本。

用于Ku波段卫星信号接收的各类型高频头，主要有单本振和双本振二大类型，单本振高频头是一种固定式单一本振频率，一般我们常用的频率有9750 MHz、10600 MHz、10750 MHz、11250：MHz、11300 MHz等。

而内设置两个本振频率的又称之双本振高频头，这种双本振单输出高频头．的频率，较常见的有9.75／10.60GHz、9.75／10.75GHz两个本振频率。

双本振高频头的腔体内部结构，同时设有两个互相垂直的探针，分别接收水平(H)和垂直Ⅳ)两种卫星信号源，其中还设有一个横棒(隔离针)，作用是起到极化隔离。

同时双本振单输出高频头内置还设有0／22kHz切换电路。

可以通过卫星接收机输出的0／22kHz脉冲信号，分别可选择其低、高本振频率，并还可采用卫星接收机的13V／18V切换电压进行切换，选择水平或垂直极化的卫星信号，从而实现Ku波段卫星电视节目的全频带接收，当然Ku波段高频头的输出端口，也分别设有单输出、双输出、多输出等几种形式的类型。

1．百昌Ku-22J双本振单输出Ku高频头KL-22J Ku波段双极化单输出高频头，可以接收12．25GHz~12．75GHz的宽频带卫星信号，其本振频率是11300MHz。

高频头采用双极性馈源一体化设计，具备低噪声系数和低相位噪声性能，对于数字压缩卫星信号有着良好的接收功能。

这种型号的高频头可适用接收的卫星主要有，90.0?E Ku雅玛尔102／201，91.5?E Ku马星3号／3a，95.0?E Ku新天6号，96.5?E Ku(俄)快车AM33，132.0?E Ku越星1号，140.0?E Ku(俄)快车AM3，134亚太1号，138?E数码天空等Ku波段的卫星电视节目。

中星九号卫星⼩锅收不到电视节⽬？我来教你如何转收亚太五号中九卫星转星到亚太五号安装说明：亚太五号卫星，在东经138⽅向上，⽅向正南偏东。

⽬前有22套国内卫视+1套港台卫视，共计23套免费节⽬。

以中九卫星为基准，往东⾯⼤约转138-92.2=45.8度。

以中星6B为基准，往东⾯⼤约转138-115.5=22.5度。

中九卫星要想成功转星到亚太五号，前提条件必须中九机器是双模的，才能从“ABS模式”（中九模式）切换到“DVB模式”。

⾼频头和锅都不必更换，只需简单的调试即可收看到亚太五号上的23套免费节⽬。

下⾯以双模机《⼩霸王》为例，介绍⼀下如何切换到“DVB模式”。

具体操作⽅法：1、遥控器按蓝⾊键，这时候屏幕应该出现“频道信息”⽅框。

2、遥控器按红⾊键四次，这时候屏幕应该出现问你是否切换到“DVB模式”字样的⽅框。

3、遥控器左右选择光标到“确认”上，按确认键。

这时，机器应该⾃动重启，进⼊“DVB模式”⼯作状态。

机器调到“DVB模式”后就可以转星了，具体操作步骤：⼀、机器参数调整⽅法：按菜单键，进⼊系统设置，修改卫星，修改本振频率为10750，下⾏频率改为12537，极化为垂直（V），符号率为41248。

⼆、接收锅调仰⾓的⽅法：以中九为基准，后部伸缩杆缩短三公分左右。

三、⾼频头调试⽅法：拔掉⾼频头⾥⾯的极化⽚，原中九卫星是F头垂直朝下的，指向6点钟⽅向。

操作者站在中九锅的正⾯（前⾯），逆时针旋转⾼频头30度左右，让F头指向5点钟⽅向即可。

四：锅的⽅向调整：以中九卫星为基准，往东⾯转45度左右。

以上就绪后，就可以细调卫星锅的⽅向和仰⾓了，信号质量⼀般到70以上为佳。
