2020年高考物理选择题常考点押题练专题 物理图像问题(原卷版)

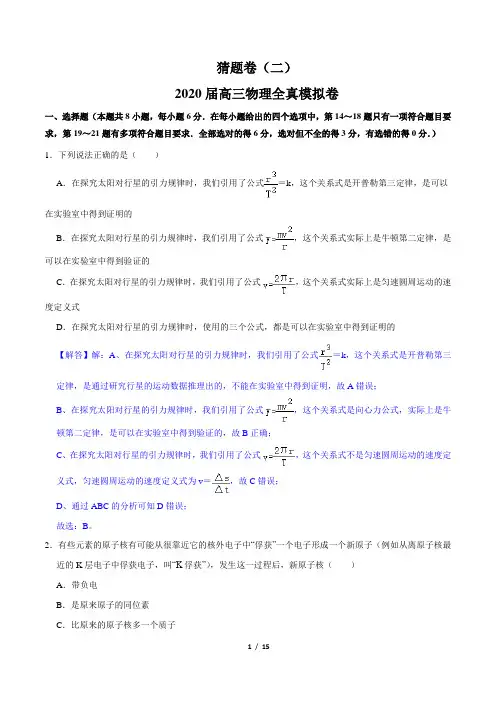

猜题卷（二）2020届高三物理全真模拟卷一、选择题（本题共8小题，每小题6分．在每小题给出的四个选项中，第14～18题只有一项符合题目要求，第19～21题有多项符合题目要求．全部选对的得6分，选对但不全的得3分，有选错的得0分．）1．下列说法正确的是（）A．在探究太阳对行星的引力规律时，我们引用了公式＝k，这个关系式是开普勒第三定律，是可以在实验室中得到证明的B．在探究太阳对行星的引力规律时，我们引用了公式，这个关系式实际上是牛顿第二定律，是可以在实验室中得到验证的C．在探究太阳对行星的引力规律时，我们引用了公式，这个关系式实际上是匀速圆周运动的速度定义式D．在探究太阳对行星的引力规律时，使用的三个公式，都是可以在实验室中得到证明的【解答】解：A、在探究太阳对行星的引力规律时，我们引用了公式＝k，这个关系式是开普勒第三定律，是通过研究行星的运动数据推理出的，不能在实验室中得到证明，故A错误；B、在探究太阳对行星的引力规律时，我们引用了公式，这个关系式是向心力公式，实际上是牛顿第二定律，是可以在实验室中得到验证的，故B正确；C、在探究太阳对行星的引力规律时，我们引用了公式，这个关系式不是匀速圆周运动的速度定义式，匀速圆周运动的速度定义式为v＝，故C错误；D、通过ABC的分析可知D错误；故选：B。

2．有些元素的原子核有可能从很靠近它的核外电子中“俘获”一个电子形成一个新原子（例如从离原子核最近的K层电子中俘获电子，叫“K俘获”），发生这一过程后，新原子核（）A．带负电B．是原来原子的同位素C．比原来的原子核多一个质子D．比原来的原子核多一个中子【解答】解：A、原子核带正电，故A错误；BCD、原子核俘获一个电子后，一个质子变成中子，质子数减少一个，中子数多一个，新原子核的质子数发生变化，新原子与原来的原子不是同位素，故BC错误，D正确；故选：D。

3．如图所示，一不可伸长的光滑轻绳，其左端固定于O点，右端跨过位于O′点的固定光滑轴悬挂一质量为m A的物体A．OO′段水平，长度为L，绳上套一可沿绳滑动的轻环。

猜题（八）2020届高三物理全真模拟卷一、选择题(本题共8小题，每小题6分．在每小题给出的四个选项中，第1～5题只有一项符合题目要求，第6～8题有多项符合题目要求．全部选对的得6分，选对但不全的得3分，有选错的得0分．)1．如图甲，先将开关S掷向1，给平行板电容器C充电，稳定后把S掷向2，电容器通过电阻R放电，电流传感器将电流信息导入计算机，屏幕上显示出电流I随时间t变化的图象如图乙所示。

将电容器C两板间的距离增大少许，其他条件不变，重新进行上述实验，得到的I﹣t图象可能是（）A．B．C．D．【解答】解：放电瞬间，电容器的电压和原来相同，根据闭合电路欧姆定律，瞬时电流还是I0；将电容器C两板间的距离增大少许，其他条件不变，电容C减小，电压稳定时，电容器所容纳的电荷量也减小，所以放电时间要比原来短，故ABD错误，C正确。

故选：C。

2．质谱仪是测量带电粒子的质量和分析同位素的重要工具．如图所示为质谱仪的原理示意图，现利用质谱仪对氢元素进行测量．让氢元素三种同位素的离子流从容器A下方的小孔s无初速度飘入电势差为U的加速电场．加速后垂直进入磁感强度为B的匀强磁场中．氢的三种同位素最后打在照相底片D上，形成a、b、c三条“质谱线”．则下列判断正确的是（）A．进入磁场时速度从大到小排列的顺序是氕、氘、氚B．进入磁场时动能从大到小排列的顺序是氕、氘、氚C．在磁场中运动时间由大到小排列的顺序是氕、氘、氚D．a、b、C三条“质谱线”依次排列的顺序是氕、氘、氚【解答】解：A、根据qU＝mv2得，v＝．比荷最大的是氕，最小的是氚，所以进入磁场速度从大到小的顺序是氕、氘、氚。

故A正确，B、根据动能定理可知E k＝qU，故动能相同，故B错误；C、时间为t＝，故在磁场中运动时间由大到小排列的顺序是氚氘氕，故C错误；D、进入偏转磁场有qvB＝m，解得：R＝＝，氕比荷最大的，轨道半径最小，c对应的是氕，氚比荷最小，则轨道半径最大，a对应的是氚，故D错误故选：A。

2020年普通高等学校招生全国统一考试理科综合能力押题卷（五）物理试题注意事项：1．答题前填写好自己的姓名、班级、考号等信息； 2．请将答案正确填写在答题卡上。

第I 卷（选择题）一、单选题1．某金属发生光电效应，光电子的最大初动能E k 与入射光频率ν之间的关系如图所示。

已知h 为普朗克常量，e 为电子电荷量的绝对值，结合图象所给信息，下列说法正确的是（ ）A ．入射光的频率小于0ν也可能发生光电效应现象B ．该金属的逸出功随入射光频率的增大而增大C ．若用频率是02ν的光照射该金属，则遏止电压为0hv eD ．遏止电压与入射光的频率无关2．一伞兵从悬停在空中的直升飞机上由静止跳下，2s 时开启降落伞，其跳伞过程中的v t -图象如图所示，根据图象可知该伞兵（ ）A ．在02s -内做自由落体运动B ．在26s -内加速度方向先向上后向下C ．在014s -内先处于失重状态后处于超重状态D ．在024s -内先匀加速再匀减速最终匀速直线运动3．卫星电话信号需要通过地球同步卫星传送。

已知地球半径为r ，无线电信号传播速度为c，月球绕地球运动的轨道半径为60r，运行周期为27天。

在地面上用卫星电话通话，从一方发出信号至对方接收到信号所需的最短时间为（）A．173rcB．343rcC．16rcD．34rc4．生活中可以通过霍尔元件来测量转动物体的转速。

如图在一个转动的圆盘边缘处沿半径方向均匀地放置四个小磁铁，其中两个N极向外，两个S极向外。

在圆盘边缘附近放置一个霍尔元件，其尺寸如图所示。

当电路接通后，会在a、b两端产生电势差，经电路放大后得到脉冲信号。

已知脉冲信号的周期为T，若忽略感应电动势的影响，则（）A．盘转动的转速为14 nTB．转速越大，脉冲信号的最大值就越大C．脉冲信号的最大值与h成正比D．圆盘转到图示时，如果a点电势高，则霍尔元件中定向移动的电荷带负电二、多选题5．如图甲所示，用粘性材料粘在一起的A、B两物块静止于光滑水平面上，两物块的质量分别为m A=lkg、m B=2kg，当A、B之间产生拉力且大于0.3N时A、B将会分离．t=0时刻开始对物块A施加一水平推力F1，同时对物块B施加同一方向的拉力F2，使A、B 从静止开始运动，运动过程中F1、F2方向保持不变，F1、F2的大小随时间变化的规律如图乙所示．则下列关于A、B两物块受力及运动情况的分析，正确的是（）A．t=2.0s时刻A、B之间作用力大小为0.6NB．t=2.0s时刻A、B之间作用力为零C．t=2.5s时刻A对B的作用力方向向左D．从t=0时刻到A、B分离，它们运动的位移为5.4m6．如下左图为某游乐园飓风飞椅游玩项目，如下右图为飓风飞椅结构简图。

第 1 页 共 14 页
2020年湖北省高考物理考前押题试卷解析版
一．选择题（共8小题，满分48分，每小题6分）
1．（6分）如图所示，一个质量为M 的滑块放置在光滑水平面上，滑块的一侧是一个四分
之一圆弧EF ，圆弧半径为R ＝1m 。

E 点切线水平。

另有一个质量为m 的小球以初速度v 0从E 点冲上滑块，若小球刚好没跃出圆弧的上端，已知M ＝4m ，g 取10m/s 2，不计摩擦。

则小球的初速度v 0的大小为（ ）
A ．v 0＝4m/s
B ．v 0＝5m/s
C ．v 0＝6m/s
D ．v 0＝7m/s
【解答】解：当小球上升到滑块上端时，小球与滑块水平方向速度相同，设为v 1，根据水平方向动量守恒有：mv 0＝（m+M ）v 1，
根据机械能守恒定律有：12mv 02=12(m +M)v 12+mgR ，
根据题意，有：M ＝4m ，
联立两式解得：v 0＝5m/s ，故ACD 错误，B 正确。

故选：B 。

2．（6分）竖直半圆形轨道ACB 的半径为R ，AB 水平，C 为轨道最低点，一个小球从A 点
以速度v 0水平抛出，设重力加速度为g ，不计空气阻力，则（ ）
A ．总可以找到一个v 0值，使小球垂直撞击AC 段某处
B ．总可以找到一个v 0值，使小球垂直撞击最低点C
C ．总可以找到一个v 0值，使小球垂直撞击CB 段某处
D ．无论v 0取何值，小球都不可能垂直撞击轨道
【解答】解：A 、小球做平抛运动，与半圆形轨道相碰时，速度方向与竖直方向上有夹角，且偏向右，所以小球不可能垂直撞击AC 段某处，也不可能垂直撞击最低点C ，故A 、B 错误。
