2 新课讲授
教学目标 新课讲授 知识总结 课堂练习 课后作业
新课导入1
欧姆定律2
欧姆定律的应 用3
欧姆定律
4.公式辨析：
I U R
①每个物理量的单位必须使用国际单位制的基本单位。 ②每个物理量的值对应同一个导体在同一时刻所具有的值。
RU I
能否说电阻与电压成正比，与电流成反比？ 不能。电阻是导体本身固有的属性，与电压、电流无关。
新课导入1 欧姆定律2
巩固练习
3.在探究电阻两端的电压跟通过电阻的电流的关系时，小东
选用了两个定值电阻R1、R2分别做实验，他根据实验数据画
出了如图所示的图象，请你根据图象比较电阻R1与R2的大小
，R1大于
R2。 (选填“大于”、“等于”或“小于”)。
欧姆定律的U-I图象
欧姆定律的 应用3
直线是定值电阻，曲线是可变的电阻 在同一图象中，越靠近U轴，阻值越大
2.如图.电源电压不变，闭合开关S，当滑动变阻器的滑片P从a端 移到b端的过程中R1、R2的U-I关系图像如图。下列四种判断中正 确的是( D )
A.电源电压为10V B.图线甲是电阻R1的U-I关系图象 C.R1的阻值是20Ω D.滑动变阻器R2的最大阻值为20Ω
4 课堂练习
教学目标 新课讲授 知识总结 课堂练习 课后作业
新课导入1
旧知回顾 实验一：探究电流与电压的关系 思考一：实验中应保持哪个物理量不变？
电阻
欧姆定律2
欧姆定律的应 用3
实验电路
思考二：滑动变阻器在电路中的作用是什么？ ①保护电路

人教版九年级全一册物理《 第4节 欧姆定律在串、并联电路中的应用》 课件(共13张PPT)
人教版九年级T)
巩固练习
5．在探究电阻两端的电压跟通过电阻的电流
的关系时，小东选用了两个定值电阻R1、R2分别做 实验，他根据实验数据画出了如图所示的图象，请
5、用电器正常工作时所需的电压叫做 ______，从欧姆定律可以看出，用电器两 端所加的电压如果比额定电压高很多，通 过的电流____，可能损坏用电器；用电器 两端所加的电压如果比额定电压低很多， 通过的电流______，也可能损坏用电器。
根据
I=
U R
，导出公式
U=
I R。
例：一个电阻为 的用电器正常工作时，两端的电压是12V，如果 要使用电器在18V的电源上仍能正常工作，则： （1）在电路中应串联一个电阻，还是并联一个电阻？画出电路图； （2）这个电阻的阻值是多少？ 解：（1）应串联一个电阻 分压，其电路如图1所示；
3、将一只灯泡接在家庭照明电路上，它正常发 光时的电阻是1210Ω，通过灯泡的电流是 ______mA。
我能行
• 4、如果一段导体中通过的电流是2A时， 它两端的电压为20V；若要使通过该导体的 电流变为1A，导体两端所加的电压应为 ______；如果该导体两端所加的电压为0， 该导体的电阻值为______。
人教版九年级全一册物理《 第4节 欧姆定律在串、并联电路中的应用》 课件(共13张PPT)
人教版九年级全一册物理《 第4节 欧姆定律在串、并联电路中的应用》 课件(共13张PPT)
巩固练习
4．关于欧姆定律，下列叙述中正确的是
（AB D）
A．在相同电压下，导体的电流和电阻成反比 B．对同一个导体，导体中的电流和电压成正 比 C．因为电阻是导体本身的性质，所以电流只 与导体两端的电压成正比 D．导体中的电流与导体两端的电压有关，也 与导体的电阻有关

实验器材和步骤
实验器材：电源、可调电阻器、电流表、电压 表、导线、待测电阻器。
01
1. 将电源、待测电阻器、电流表、电压表 和导线按照正确的顺序连接起来。
03
02
实验步骤
04
2. 调整电源电压，观察并记录电流表和电 压表的读数。
3. 改变电源电压，重复步骤2，至少进行五 组实验。
05
06
4. 根据实验数据计算电阻值。
欧姆定律的应用领域
总结词
欧姆定律在电路分析、电子工程、电气工程等领域有着广泛的应用，是理解和设计电路 的基础。
详细描述
欧姆定律是电路分析中的基本定律之一，广泛应用于电子工程、电气工程等领域。通过应用欧姆 定律，工程师可以分析电路中的电流和电压分布，预测电路的性能，优化电路设计。此外，欧姆 定律还用于电子设备、电力系统和通信网络的测试、调试和优化，以确保其正常运行和可靠性。
04
欧姆定律的应用实例
在电路分析中的应用
01
02
03
计算电流
通过已知的电压和电阻， 利用欧姆定律计算出电流 的大小。
分析电路
利用欧姆定律分析电路的 串并联关系，判断电压和 电流的分配情况。
优化电路设计
根据欧姆定律，合理选择 电阻、电容、电感等元件， 优化电路性能。
在电子设备中的应用
电子设备中的电源管理
利用欧姆定律研究电流通过导体产生的热量，解释焦耳定律。
验证欧姆定律的正确性
通过实验数据验证欧姆定律的正确性和适用范围。
05
欧姆定律的拓展知识
电阻的分类和特性
线性电阻
电阻值与电压和电流成正 比，满足欧姆定律。
非线性电阻
电阻值随电压和电流的变 值随环境因素（如温 度、光照、压力等）变化 而变化。

2.试根据欧姆定律，完成下列表格。
次序 （1） （2） （3）
电压U/V
2 10
15
电流I/A 电阻R/Ω
4
0.5
25Leabharlann 353.如图所示电路，电压表V1的示数为 8V，闭合开关S后，V2的示数为5V， 若电阻R1的阻值为12Ω，求R2的阻值 是多少？
R1V1
R2
V2
I=？R=32Ω
U=36V
已知： U=36V R=32Ω
求： I
解：I=.
U R
=
36V 32Ω ≈
1.13A
答：车床照明灯正常工作时，通 过灯丝的电流约为1.13A.
应用2：已知电阻、电流，求电压
在如图所示的电路中，调节滑动变阻器 R′， 使灯泡正常发光，用电流表测得通过它的电流值是 0.6A.已知该灯泡正常发光时的电阻是20Ω,求灯泡 两端的电压。
R I1=0.5A U1=5V
已知：U1=5V，I1=0.5A
求：R=？
解：R=
U1 I1
=
05.5VA=10Ω
R=? I2=? U2=20V
已知：U2=20V，R=10 Ω
求：I2=？
解：
I2=
U2 R
=
20V =2A 10 Ω
二、欧姆定律

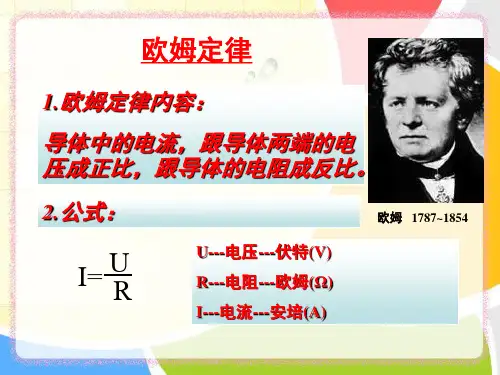

1.内容：一段导体中的电流，跟这段导体两端的电压成正比， 跟这段导体的电阻成反比。这个规律叫欧姆定律。
R=20Ω R′
A I=0.6A
已知： R=20Ω, I=0.6A 求： U 解：U=IR =0.6A×20Ω =12V
答：灯泡两端的电压是12V。
应用3：已知电流、电压，求电阻
某同学用一只电流表和灯泡串联，测得它正常 发光时的电流是0.18A，再用电压表测得灯泡两端的 电压是220V，试计算灯丝正常发光时的电阻值。
