EC、ETD 型磁芯

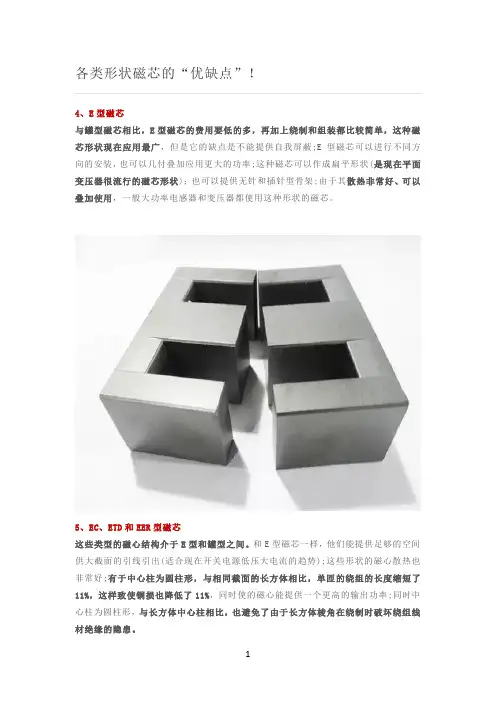

4、E型磁芯
与罐型磁芯相比，E型磁芯的费用要低的多，再加上绕制和组装都比较简单，这种磁芯形状现在应用最广，但是它的缺点是不能提供自我屏蔽;E型磁芯可以进行不同方向的安装，也可以几付叠加应用更大的功率;这种磁芯可以作成扁平形状(是现在平面变压器很流行的磁芯形状)；也可以提供无针和插针型骨架;由于其散热非常好、可以叠加使用，一般大功率电感器和变压器都使用这种形状的磁芯。

5、EC、ETD和EER型磁芯
这些类型的磁心结构介于E型和罐型之间。

和E型磁芯一样，他们能提供足够的空间供大截面的引线引出(适合现在开关电源低压大电流的趋势);这些形状的磁心散热也非常好;有于中心柱为圆柱形，与相同截面的长方体相比，单匝的绕组的长度缩短了11%，这样致使铜损也降低了11%，同时使的磁心能提供一个更高的输出功率;同时中心柱为圆柱形，与长方体中心柱相比，也避免了由于长方体棱角在绕制时破坏绕组线材绝缘的隐患。

6、PQ型磁芯
PQ型磁芯专门为开关电源用电感器和变压器设计。

PQ形状的设计优化了磁芯体积、表面积和绕组绕制面积之间的比率;这种设计，使的使用最小的磁芯提供最大的电感量和最大化的绕制面积成为可能;这种设计，使得在最小的变压器体积和重量下，获得最大的输出功率，并且占用最小的PCB安装空间;可以使用一付夹子进行安装固定;这种有效的设计也使的磁芯的磁路截面积更加统一，因此这种磁芯结构也使得比其它的磁芯结构设计有更少的工作热点。

8、环形磁芯
对于制造商来说，环型磁芯是最经济的，在与其可比较的各种磁芯中，它的花费是最低的（不过个人觉得对于变压器绕制厂商的绕制成本比较高）;由于使用骨架，附加的和组装的费用等于零;适合时可以使用绕线机进行绕制;它的屏蔽也是非常不错的。

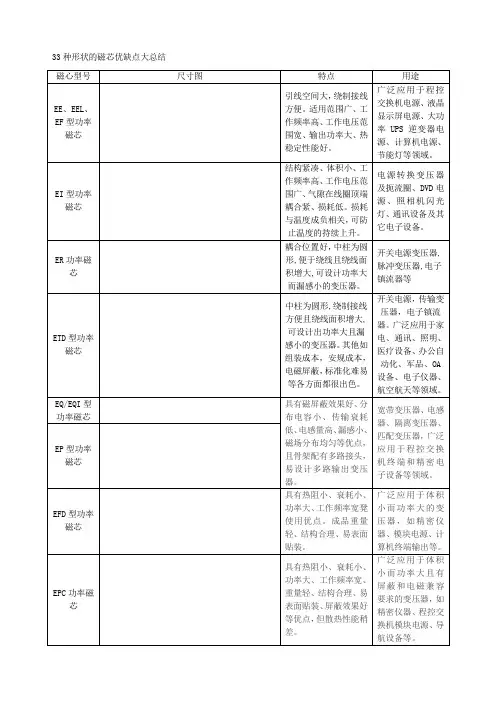

EP型功率磁芯
EFD型功率磁芯
具有热阻小、衰耗小、功率大、工作频率宽凳使用优点。成品重量轻、结构合理、易表面贴装。
广泛应用于体积小而功率大的变压器，如精密仪器、模块电源、计算机终端输出等。
EPC功率磁芯
具有热阻小、衰耗小、功率大、工作频率宽、重量轻、结构合理、易表面贴装、屏蔽效果好等优点，但散热性能稍差。
用途：主要应用于载波通讯、网络、数字、计算机等领域。
T型高导磁芯
特点：输出电流大，损耗小，耐电压，电感高，价格低。但绕线成本高，很难大批量生产。
用途：扼流线圈，EMI/RFI滤波，音频变压器，广泛应用于各类节能灯，音响，控制电路及其它电子设备。
用途：彩电、显示器、计算机、可视电话、对讲等
EE、EEL、EF型高导磁芯
引线空间大，绕制接线方便。适用范围广、工作频率高、工作电压范围宽、热稳定性能好。
用途：广泛应用于电源滤波器、EMI滤波器、小型脉冲变压器等领域。
EI型高导磁芯
结构合理，制作工艺简单，窗口较大，散热条件好，漏磁小。
用途：音频变压器，电源滤波器、EMI滤波器、小型脉冲变压器等领域。
主功率变压器、驱动变压器、平滑扼流圈、辅助功率变压器。主要应用于网络、通讯、电源、电器设备、医疗等领域。
RM型功率磁芯
磁屏蔽效果好，抗干扰能力强，漏磁小，分布电容低，骨架备有多路引脚，可设计多路输出变压器，可高密度安装。但散热较差，安规成本较高。
辅助功率变压器、驱动变压器、宽带变压器、载波滤波器、高稳定性滤波器。主要应用于载波通讯、网络、数字、电视、电子仪器等领域。
开关电源，传输变压器，电子镇流器。广泛应用于家电、通讯、照明、医疗设备、办公自动化、军品、OA设备、电子仪器、航空航天等领域。

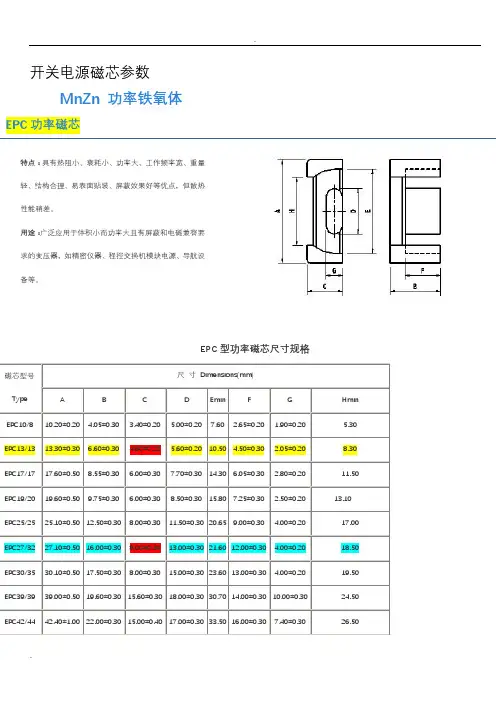

常用电源磁芯参数MnZn 功率铁氧体EPC功率磁芯轻、结构合理、易表面贴装、屏蔽效果好等优点，但散热性能稍差。

用途：广泛应用于体积小而功率大且有屏蔽和电磁兼容要求的变压器，如精密仪器、程控交换机模块电源、导航设备等。

EPC型功率磁芯尺寸规格EPC功率磁芯电气特性及有效参数注：AL值测试条件为1KHz,0.25v,100Ts,25±3℃Pc值测试条件为100KHz,200mT,100℃EE、EEL、EF型功率磁芯特点：引线空间大，绕制接线方便。

适用范围广、工作频率高、工作电压范围宽、输出功率大、热稳定性能好用途：广泛应用于程控交换机电源、液晶显示屏电源、大功率UPS逆变器电源、计算机电源、节能灯等领域。

EE、EEL、EF型功率磁芯尺寸规格EE、EEL、EF型功率磁芯电气特性及有效参数注：AL值测试条件为1KHz,0.25v,100Ts,25±3℃Pc值测试条件为100KHz,200mT,100℃EI型功率磁芯特点：结构紧凑、体积小、工作频率高、工作电压范围广、气隙在线圈顶端耦合紧、损耗低。

损耗与温度成负相关，可防止温度的持续上升。

用途：电源转换变压器及扼流圈、DVD电源、照相机闪光灯、通讯设备及其它电子设备。

EI型功率磁芯尺寸规格EI型功率磁芯电气特性及有效参数注：AL值测试条件为1KHz,0.25v,100Ts,25±3℃Pc值测试条件为100KHz,200mT,100℃PEE、PEI功率磁芯PEE、PEI型功率磁芯尺寸规格PEE、PEI型功率磁芯电气特性及有效参数注：AL 值测试条件为1KHz,0.25v,100Ts,25±3℃ Pc 值测试条件为100KHz,200mT,100℃ER 功率磁芯特点：耦合位置好，中柱为圆形,便于绕线且绕线面积增大,可设计功率大而漏感小的变压器。

用途：开关电源变压器,脉冲变压器,电子镇流器等。

ER 型功率磁芯尺寸规格ER型功率磁芯电气特性及有效参数注：AL值测试条件为1KHz,0.25v,100Ts,25±3℃Pc值测试条件为100KHz,200mT,100℃ETD型功率磁芯设计出功率大且漏感小的变压器。

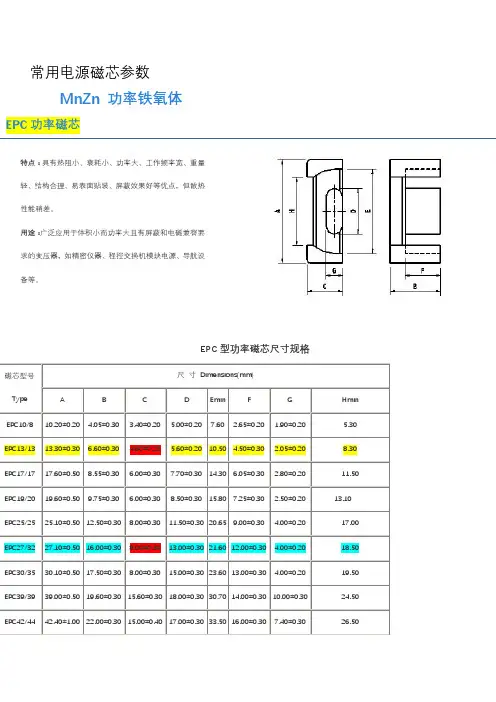

开关电源磁芯参数MnZn 功率铁氧体EPC功率磁芯轻、结构合理、易表面贴装、屏蔽效果好等优点，但散热性能稍差。

用途：广泛应用于体积小而功率大且有屏蔽和电磁兼容要求的变压器，如精密仪器、程控交换机模块电源、导航设备等。

EPC型功率磁芯尺寸规格EPC功率磁芯电气特性及有效参数注：AL值测试条件为1KHz,0.25v,100Ts,25±3℃Pc值测试条件为100KHz,200mT,100℃EE、EEL、EF型功率磁芯特点：引线空间大，绕制接线方便。

适用范围广、工作频率高、工作电压范围宽、输出功率大、热稳定性能好用途：广泛应用于程控交换机电源、液晶显示屏电源、大功率UPS逆变器电源、计算机电源、节能灯等领域。

EE、EEL、EF型功率磁芯尺寸规格EE、EEL、EF型功率磁芯电气特性及有效参数注：AL值测试条件为1KHz,0.25v,100Ts,25±3℃Pc值测试条件为100KHz,200mT,100℃EI型功率磁芯特点：结构紧凑、体积小、工作频率高、工作电压范围广、气隙在线圈顶端耦合紧、损耗低。

损耗与温度成负相关，可防止温度的持续上升。

用途：电源转换变压器及扼流圈、DVD电源、照相机闪光灯、通讯设备及其它电子设备。

EI型功率磁芯尺寸规格EI型功率磁芯电气特性及有效参数注：AL值测试条件为1KHz,0.25v,100Ts,25±3℃Pc值测试条件为100KHz,200mT,100℃PEE、PEI功率磁芯PEE、PEI型功率磁芯尺寸规格PEE、PEI型功率磁芯电气特性及有效参数注：AL 值测试条件为1KHz,0.25v,100Ts,25±3℃ Pc 值测试条件为100KHz,200mT,100℃ER 功率磁芯特点：耦合位置好，中柱为圆形,便于绕线且绕线面积增大,可设计功率大而漏感小的变压器。

用途：开关电源变压器,脉冲变压器,电子镇流器等。

ER 型功率磁芯尺寸规格ER型功率磁芯电气特性及有效参数注：AL值测试条件为1KHz,0.25v,100Ts,25±3℃Pc值测试条件为100KHz,200mT,100℃ETD型功率磁芯设计出功率大且漏感小的变压器。
