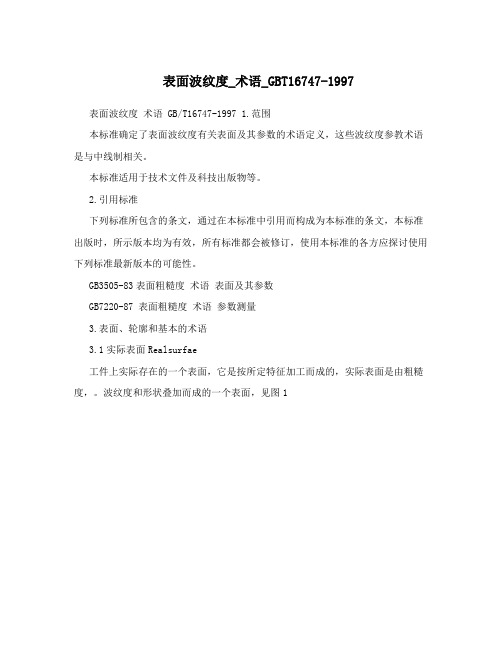

表面波纹度_术语_GBT16747-1997 表面波纹度术语 GB/T16747-1997 1.范围本标准确定了表面波纹度有关表面及其参数的术语定义，这些波纹度参教术语是与中线制相关。

本标准适用于技术文件及科技出版物等。

2.引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，本标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB3505-83表面粗糙度术语表面及其参数GB7220-87 表面粗糙度术语参数测量3.表面、轮廓和基本的术语3.1实际表面Realsurfae工件上实际存在的一个表面，它是按所定特征加工而成的，实际表面是由粗糙度，。

波纹度和形状叠加而成的一个表面，见图13.2实际表砂的轮廓(实际轮廓)由一个平面与实际表面相交所得的轮廓，它由粗糙度轮廓，波纹轮廓和形状轮廓构成，见图23.3分离实际表面轮廓成分的求值系统(滤波器)通过预定的信息转换。

对实际表面的轮廓的成份进行分离的一种处理过程(见图3)，实际上，该过程可用各种不同的方式实现。

对各种不同方式分离出的轮廓成分，应说明其方法离差，倘若总体轮廓含有所认为的公称形状。

应须用一个附加的预处理过程一消除该轮廓的形状部分。

3.4标准的波纹度求值系统具有交合标准规定特性的求值系统(滤波器)，该求值系统一般被认为是理想的3.5波纹度截止波长在高斯滤波器的传翰乐系数为0.5条件下，短波区界的波长和长波区界的波长入f3.6表面波纹度由间距比粗糙度大得多的、随机的或接近周期形式的成分构成的表面不平度，见图1。

通常包含当工件表面加工时由意外因素引起的那种不平度，例如，由一个工件或某一刀具的失控运动所引起的，波纹宽通频带的极限高斯滤器的长波段截止波长和短波段截止波长之比，入f:入c为10:1确定，除非另有规定。

在用高斯滤器分离波纹度以前，应从总体轮廓中消除图样上表明的那种用最小二乘拟合的公称形状。

北理工《几何精度设计与测试》拓展资源（二）第二章表面精度1、表面粗糙度有哪些特点？表面粗糙度是零件表面所具有的微小峰谷的微观几何形状误差。

一般来说，它的波距和波高都比较小，主要是由于切削加工过程中的刀痕、刀具和零件表面之间的摩擦、塑性变形以及工艺系统的高频振动等原因所形成的。

2、表面波纹度特征表面波纹度是零件表面形貌中具有明显周期性波动的中间几何形貌，其波纹变动周期性显著，波长较表面粗糙度长。

表面波纹度主要是由加工工艺系统的强迫振动等原因所产生，通常也包括表面加工时由意外因素如工件或刀具的失控运动引起的不平度。

表面波纹度对零件使用功能有直接的影响。

它能够引起机器运转时的振动和噪声，特别是对旋转机械产品(如轴承等)的影响是相当大的。

3、表面波纹度参数表面波纹度有关表面、轮廓、评定方法及评定参数的术语和定义，与表面粗糙度类似。

在取样长度（lw）和评定长度（lnw）内以中线（基准线）为基准评定表面波纹度的下列参数：（1）波纹度轮廓不平度平均高度（We）在波纹度取样长度内，波纹度轮廓峰高和波纹度轮廓谷深的平均值的绝对值之和。

（2）波纹度轮廓的最大峰高（Wp）在波纹度取样长度内，波纹度轮廓峰最高点和波纹度中线之间的距离。

（3）波纹度轮廓的最大谷深（Wv）在波纹度取样长度内，波纹度轮廓峰最低点和波纹度中线之间的距离。

（4）波纹度轮廓的最大高度（Wt）在波纹度取样长度内，波纹度轮廓峰顶线和波纹度轮廓谷底线之间的距离。

（5）波纹度轮廓算术平均偏差（Wa）在波纹度取样长度内，波纹度轮廓偏距绝对值的算术平均值。

（6）波纹度轮廓均方根偏差（Wq）在波纹度取样长度内，波纹度轮廓偏距绝对值的均方根值。

（7）波纹度轮廓不平度间距（Swi）在波纹度取样长度内，含有一个波纹度轮廓峰和相邻波纹度轮廓谷的一段波纹度中线长度。

（8）波纹度轮廓的平均间距（Swm）在波纹度取样长度内，波纹度轮廓不平度的间距的平均值。

在需要评定表面波纹度参数时，一般采用波纹度轮廓最大高度（Wt）参数，如果有需要，也可以采用其他参数。
