表面结构表面粗糙度

表面粗糙度（表面光洁度）的定义及说明一，表面粗糙度/表面光洁度定义国家标准主要术语及定义本资料给出的参数符合GB/T 3505-2000《产品几何技术规范表面结构轮廓法表面结构的述语、定义及参数》。

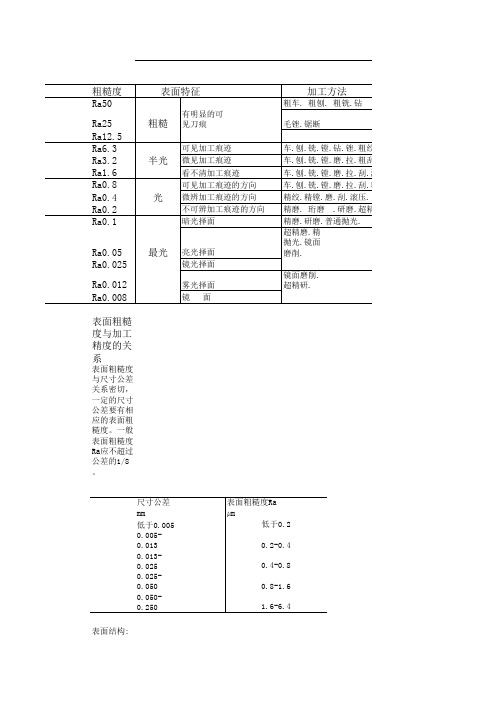

图一：放大n倍后的工件截面/表面粗糙度及轮廓：图二：各种加工方法能得到的表面光度：表面粗糙度关键技术术语：(1)表面粗糙度：取样长度L: 取样长度是用于判断和测量表面粗糙度时所规定的一段基准线长度，它在轮廓总的走向上取样。

(2)表面粗糙度：评定长度Ln:由于加工表面有着不同程度的不均匀性，为了充分合理地反映某一表面的粗糙度特性，规定在评定时所必须的一段表面长度，它包括一个或数个取样长度，称为评定长度Ln。

(3)表面粗糙度：轮廓中线（也有叫曲线平均线）M轮廓中线M是评定表面粗糙度数值的基准线。

评定参数及数值:国家规定表面粗糙度的参数由高度参数、间距参数和综合参数组成。

表面粗糙度高度参数共有三个:(1)轮廓算术平均偏差Ra ：在取样长度l内，轮廓偏距绝对值的算术平均值。

(2)微观不平度十点高度Rz在取样长度内最大的轮廓峰高的平均值与五个最大的轮廓谷深的平均值之和。

(3)轮廓最大高度Ry在取样长度内，轮廓峰顶线和轮廓谷底线之间的距离。

表面粗糙度间距参数共有两个：(4)轮廓单峰平均间距S 两相邻轮廓单峰的最高点在中线上的投影长度Si，称为轮廓单峰间距，在取样长度内，轮廓单峰间距的平均值，就是轮廓单峰平均间距。

(5)轮廓微观不平度的平均间距Sm,含有一个轮廓峰和相邻轮廓谷的一段中线长度Smi，称轮廓微观不平间距。

表面粗糙度综合参数：(6)轮廓支承长度率tp 轮廓支承长度率就是轮廓支承长度np与取样长度L之比。

另附：表面光洁度与粗糙度Ｒａ、Ｒｚ数值换算表(单位：μｍ)表面粗糙度符号表面粗糙度surface roughness加工表面上具有的较小间距和峰谷所组成的微观几何形状特性。

它是互换性研究的问题之一。

表面粗糙度一般是由所采用的加工方法和其他因素所形成的，例如加工过程中刀具与零件表面间的摩擦、切屑分离时表面层金属的塑性变形以及工艺系统中的高频振动等。

表面粗糙度的参数、评定及标注方法1．表面结构的基本概念（1）概述为了保证零件的使用性能，在机械图样中需要对零件的表面结构给出要求。

表面结构就是由粗糙度轮廓、波纹度轮廓和原始轮廓构成的零件表面特征。

（2）表面结构的评定参数评定零件表面结构的参数有轮廓参数、图形参数和支承率曲线参数。

其中轮廓参数分为三种：R轮廓参数（粗糙度参数）、W轮廓参数（波纹度参数）和P 轮廓参数（原始轮廓参数）。

机械图样中，常用表面粗糙度参数Ra和Rz作为评定表面结构的参数。

①轮廓算术平均偏差Ra 它是在取样长度lr内，纵坐标Z(x)(被测轮廓上的各点至基准线x的距离)绝对值的算术平均值，如图1所示。

可用下式表示：②轮廓最大高度它是在一个取样长度内，最大轮廓峰高与最大轮廓谷深之和，如图1所示。

图1 Ra、Rz参数示意图国家标准GB/T1031-2009给出的Ra和Rz系列值如表1所示。

表1 Ra、Rz系列值（ um）Ra Rz Ra Rz0.012 6.3 6.30.025 0.025 12.5 12.50.05 0.05 25 250.1 0.1 50 500.2 0.2 100 1000.4 0.4 2000.8 0.8 4001.6 1.6 8003.2 3.2 16002．标注表面结构的图形符号（1）图形符号及其含义在图样中，可以用不同的图形符号来表示对零件表面结构的不同要求。

标注表面结构的图形符号及其含义如表2所示。

表2 表面结构图形符号及其含义符号名称符号样式含义及说明基本图形符号未指定工艺方法的表面；基本图形符号仅用于简化代号标注，当通过一个注释解释时可单独使用，没有补充说明时不能单独使用扩展图形符号用去除材料的方法获得表面，如通过车、铣、刨、磨等机械加工的表面；仅当其含义是“被加工表面”时可单独使用用不去除材料的方法获得表面，如铸、锻等；也可用于保持上道工序形成的表面，不管这种状况是通过去除材料或不去除材料形成的完整图形符号在基本图形符号或扩展图形符号的长边上加一横线，用于标注表面结构特征的补充信息工件轮廓各表面图形符号当在某个视图上组成封闭轮廓的各表面有相同的表面结构要求时，应在完整图形符号上加一圆圈，标注在图样中工件的封闭轮廓线上。

关于表面结构（表面粗糙度）的表示方法表面结构根据GB/T 131-2006 产品几何技术规范(GPS) 技术产品文件中表面结构的表示法的规定执行。

1.1 表面结构术语及图形符号1.1.1基本图形符号基本图形符号由两条不等长的与标注表面成60°夹角的直线构成，基本图形符号仅用于简化代号标注没有补充说明时不能单独使用。

如果基本图形符号与补充的或辅助的说明一起使用，则不需要进一步说明为了获得指定的表面是否应去除材料或不去除材料。

1.1.2 扩展图形符号（1）要求去除材料的图形符号在基本图形符号上加一短横，表示指定表面是用去除材料的方法获得，如通过机械加工获得的表面（2）不允许去除钤料的图形符号在基本图形符号上加一个圆圈，表示指定表面是用不去除材料方法获得。

1.1.3 完整图形符号当要求标注表面结构特征的补充信息时,应在基本图形符号的长边上加-横线。

1.1.4 工件轮廓各表面的图形符号当在图样某个视图上构成封闭轮廓的各表面有相同的表面结构要求时，应在完整图形符号上加一圆圈，标注在图样中工件的封闭轮廓线上，如图所示。

如果标注会引起歧义时，各表面应分别标注。

1.2 表面结构完整图形符号的组成1.2.1 概述为了明确表面结构要求，除了标注表面结构参数和数值外，必要时应标注补充要求，补充要求包括传输带、取样长度、加工工艺、表面纹理及方向、加工余量等。

为了保证表面的功能特征，应对表面结构参数规定不同要求。

1.2.2 表面结构补充要求的注写位置在完整符号中，对表面结构的单一要求和补充要求应注写在如图所示的指定位置。

表面结构补充要求包括：——表面结构参数代号；——数值；——传输带/取样长度。

图中位置a～e分别注写以下内容：a)位置a 注写表面结构的单一要求根据标注表面结构参数代号、极限值和传输带或取样长度。

为了避免误解，在参数代号和极限值间应插入空格。

传输带或取样长度后应有一斜线“/”，之后是表面结构参数代号，最后是数值。

表面粗糙度一．定义。

表面粗糙度是指零件在机械加工过程中由于不同的加工方法、机床与工具的精度、振动及磨损等因素在加工表面上所形成的具有较小间距和较小峰谷的微观不平状况，它属微观几何误差。

二．表面粗糙度对机械零件及设备功能的影响。

1．影响耐磨性。

要根据材料，配合，运动状态等进行选择表面粗糙度。

过于粗糙或过于光滑都可能会有反作用。

2．影响零件的耐腐蚀性。

通常情况下，越光滑，耐腐蚀性越好。

3．影响零件的抗疲劳强度。

4．影响零件的接触刚度。

5．影响零件的配合性能。

6．影响零件的密封性。

7．影响零件的测量精度。

三．表面粗糙度的数值。

通常情况下我们所用的表面粗糙度：是指评定轮廓的算术平均偏差（Ra）。

单位：μm （微米）。

表一：常用零件表面的粗糙度参数值表二：常用加工方法能达到的Ra值端面铣0.2-25车外圆0.2-25车端面0.4-25磨外圆0.025-1.6磨平面0.025-1.6研磨0.012-1.6抛光0.012-1.6四．表面粗糙度符号、代号及其标注。

正确的应用表面粗糙度符号、代号及正确的标注在图纸上。

可以让加工者明确，正确的理解设计者所表达出的零件的表面粗糙度要求。

表三：符号含义符号意义说明基本符号，表示可用任何加工方法获得。

仅适用于简化代号标注。

表示用去除材料的方法获得。

表示用不去除材料的方法获得。

基本性能同上，加一横线用于标注说明表示所有表面具有相同的表面粗糙度要求代号含义a1.a2----粗糙度高度参数代号、数值（μm）b-----加工要求，表面处理及其它说明c-----取样长度或波纹度（μm）d----加工纹理方向符号e-----加工余量（mm）f------粗糙度间距参数值（mm）或轮廓支承长度率说明：１，以上匀参考《机械设计手册》2004年8月第３版。

２，以上为本人所理解和整理出的一份自认为实用，简捷的资料。

３，如任何人以此为准作设计，一切不良后果使用人自己承担。

殷春龙2005/6/7。
