现浇混凝土楼板厚度及钢筋保护层控制施工方案

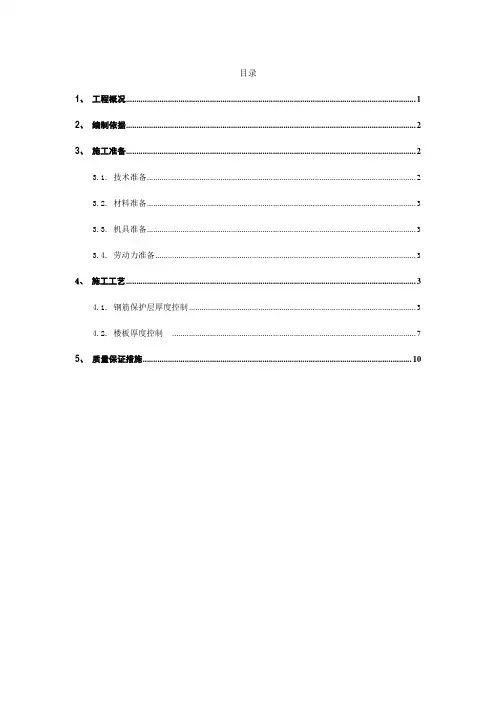

目录1、工程概况 (1)2、编制依据 (2)3、施工准备 (2)3.1. 技术准备 (2)3.2. 材料准备 (3)3.3. 机具准备 (3)3.4. 劳动力准备 (3)4、施工工艺 (3)4.1. 钢筋保护层厚度控制 (3)4.2. 楼板厚度控制 (7)5、质量保证措施 (10)1、工程概况工程名称：南宁市第十四中学教学综合楼建设单位：南宁市第十四中学监理单位：广西鼎策工程顾问有限责任公司施工单位：广西建工集团第三建筑工程有限责任公司本工程地上6层，地下1层，总建筑面积为11865.21m2，框剪结构，建筑高度23.8米。

屋面防水等级一、二级；钢筋混凝土保护层设计要求：(1)混凝土构件最外层的钢筋保护层厚度不应小于下表要求：(2)防水混凝土构件、基础纵向受力钢筋的混凝土保护层厚度(3)梁板（墙柱）节点处一般存在多层纵筋交汇的情况，此时应满足最外层纵筋保护层厚度，内层纵筋保护层比表中数值相应增加。

(4)当承台、基础梁侧面处于迎水面时，纵筋侧面保护层厚度为40，非迎水面时取25 ，比表中数值相应增加。

(5)梁上部纵向钢筋水平方向的净距离，不应小于30和1.5d（d为钢筋的较大直径）；下部纵向钢筋水平方向的净距离不应小于25和d，下部纵向钢筋多于面层时，面层以上钢筋的水平中距比下面面层的中距增大一倍，各层钢筋之间的竖向净距离取25和d之中的较大值。

(6)当上部墙柱伸入地下与土体接触、或其中一段墙柱临水时，无论其外表面是否设置了建筑防水层，墙柱迎水面、接触土体面的纵筋保护层应按上部结构的保护层厚度增加35(墙)20(柱)，墙柱详图或墙柱表中，标注的墙柱截面尺寸未包括图一中所增加的保护层厚度。

2、编制依据(1)《混凝土结构工程施工质量验收规范》GB50204—2015；(2)《建筑工程施工质量验收统一标准》GB50300—2013；(3)《混凝土结构施工图平面整体表示方法制图规则和构造详图》（16G101-1、16G101-2、16G101-3）；(4)《混凝土结构用钢筋间隔件应用技术规程》（JGJ/T219）3、施工准备3.1.技术准备熟悉施工图纸、图纸会审记录及施工组织设计，由项目技术负责人项目管理人员进行方案交底，施工员对钢筋班组所有人员进行书面形式技术交底。

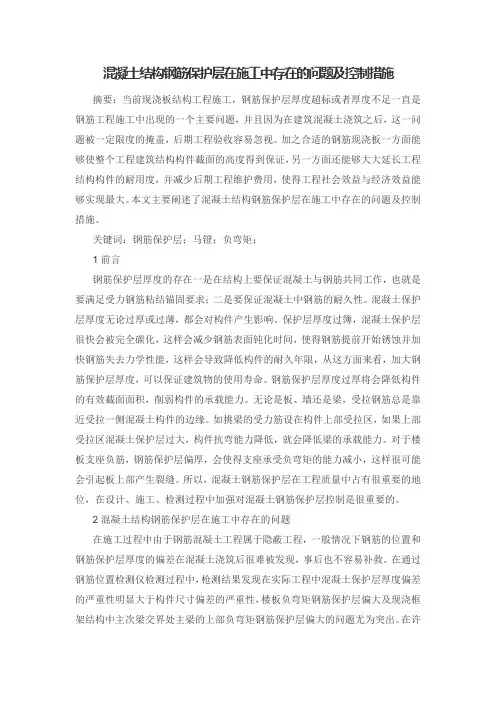

混凝土结构钢筋保护层在施工中存在的问题及控制措施摘要：当前现浇板结构工程施工，钢筋保护层厚度超标或者厚度不足一直是钢筋工程施工中出现的一个主要问题，并且因为在建筑混凝土浇筑之后，这一问题被一定限度的掩盖，后期工程验收容易忽视。

加之合适的钢筋现浇板一方面能够使整个工程建筑结构构件截面的高度得到保证，另一方面还能够大大延长工程结构构件的耐用度，并减少后期工程维护费用，使得工程社会效益与经济效益能够实现最大。

本文主要阐述了混凝土结构钢筋保护层在施工中存在的问题及控制措施。

关键词：钢筋保护层；马镫；负弯矩；1前言钢筋保护层厚度的存在一是在结构上要保证混凝土与钢筋共同工作，也就是要满足受力钢筋粘结锚固要求；二是要保证混凝土中钢筋的耐久性。

混凝土保护层厚度无论过厚或过薄，都会对构件产生影响。

保护层厚度过簿，混凝土保护层很快会被完全碳化，这样会减少钢筋表面钝化时间，使得钢筋提前开始锈蚀并加快钢筋失去力学性能，这样会导致降低构件的耐久年限，从这方面来看，加大钢筋保护层厚度，可以保证建筑物的使用寿命。

钢筋保护层厚度过厚将会降低构件的有效截面面积，削弱构件的承载能力。

无论是板、墙还是梁，受拉钢筋总是靠近受拉一侧混凝土构件的边缘。

如挑梁的受力筋设在构件上部受拉区，如果上部受拉区混凝土保护层过大，构件抗弯能力降低，就会降低梁的承载能力。

对于楼板支座负筋，钢筋保护层偏厚，会使得支座承受负弯矩的能力减小，这样很可能会引起板上部产生裂缝。

所以，混凝土钢筋保护层在工程质量中占有很重要的地位，在设计、施工、检测过程中加强对混凝土钢筋保护层控制是很重要的。

2混凝土结构钢筋保护层在施工中存在的问题在施工过程中由于钢筋混凝土工程属于隐蔽工程，一般情况下钢筋的位置和钢筋保护层厚度的偏差在混凝土浇筑后很难被发现，事后也不容易补救。

在通过钢筋位置检测仪检测过程中，枪测结果发现在实际工程中混凝土保护层厚度偏差的严重性明显大于构件尺寸偏差的严重性，楼板负弯矩钢筋保护层偏大及现浇框架结构中主次梁交界处主梁的上部负弯矩钢筋保护层偏大的问题尤为突出。

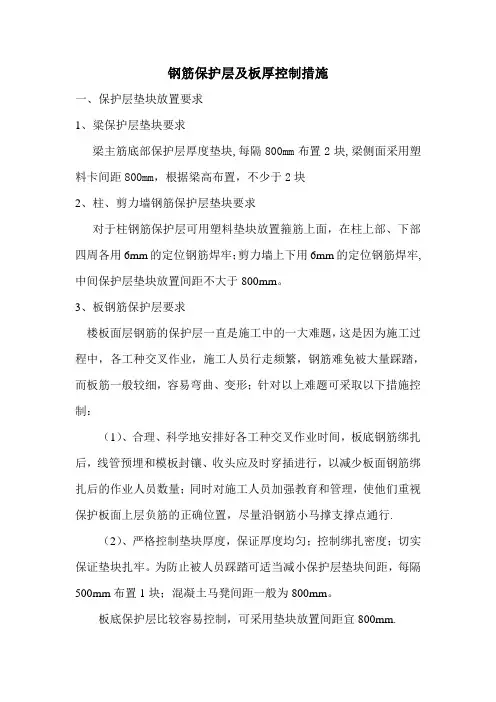

钢筋保护层及板厚控制措施一、保护层垫块放置要求1、粱保护层垫块要求梁主筋底部保护层厚度垫块,每隔800mm布置2块,梁侧面采用塑料卡间距800mm，根据梁高布置，不少于2块2、柱、剪力墙钢筋保护层垫块要求对于柱钢筋保护层可用塑料垫块放置箍筋上面，在柱上部、下部四周各用6mm的定位钢筋焊牢；剪力墙上下用6mm的定位钢筋焊牢,中间保护层垫块放置间距不大于800mm。

3、板钢筋保护层要求楼板面层钢筋的保护层一直是施工中的一大难题，这是因为施工过程中，各工种交叉作业，施工人员行走频繁，钢筋难免被大量踩踏，而板筋一般较细，容易弯曲、变形；针对以上难题可采取以下措施控制：（1）、合理、科学地安排好各工种交叉作业时间，板底钢筋绑扎后，线管预埋和模板封镶、收头应及时穿插进行，以减少板面钢筋绑扎后的作业人员数量；同时对施工人员加强教育和管理，使他们重视保护板面上层负筋的正确位置，尽量沿钢筋小马撑支撑点通行.（2）、严格控制垫块厚度，保证厚度均匀；控制绑扎密度；切实保证垫块扎牢。

为防止被人员踩踏可适当减小保护层垫块间距，每隔500mm布置1块；混凝土马凳间距一般为800mm。

板底保护层比较容易控制，可采用垫块放置间距宜800mm.二、成品、半成品保护措施（1）成型钢筋不准踩踏，特别注意负筋部位.（2）其他物品运输过程注意轻装轻卸，不能随意抛掷。

（3)楼板的负筋绑好后,不准踩在上面行走，走浇筑砼之前一定保持原有形状，并派钢筋工专门负责修理。

（4）绑扎完楼板钢筋后，及时搭设人行马道，防止下道工序施工时直接踩踏负筋上，使负筋产生位移及变形。

（5)装电线管、水卫管线或其他设施时不得任意切断和碰动钢筋。

保证钢筋间距、位置、保护层始终符合设计要求.（6)浇筑砼过程中，安排专职钢筋工值班,发现钢筋位移和变形后及时修复.三、板厚度控制措施1、模板标高控制。

在楼层面上的每根墙柱钢筋上抄出50控制线,涂好红色醒目油漆，木工根据不同的板厚，依据水平线进行梁板模板安装；2、浇筑楼板混凝土，由测量人员在钢筋上测好结构500mm标高控制点，然后拉线控制混凝土浇筑高度。

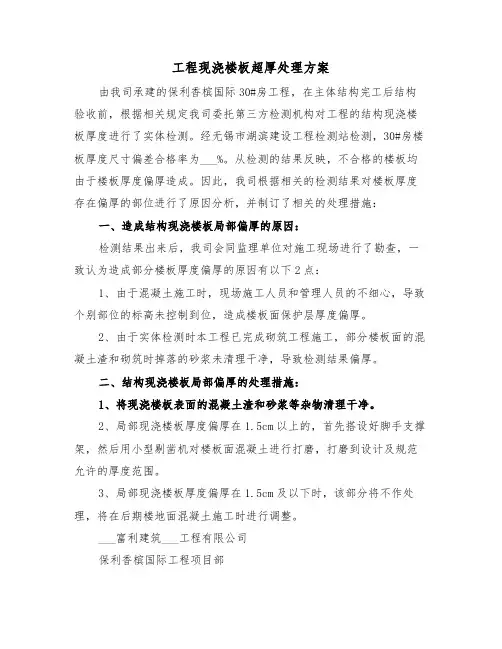

工程现浇楼板超厚处理方案由我司承建的保利香槟国际30#房工程，在主体结构完工后结构验收前，根据相关规定我司委托第三方检测机构对工程的结构现浇楼板厚度进行了实体检测。

经无锡市湖滨建设工程检测站检测，30#房楼板厚度尺寸偏差合格率为___%。

从检测的结果反映，不合格的楼板均由于楼板厚度偏厚造成。

因此，我司根据相关的检测结果对楼板厚度存在偏厚的部位进行了原因分析，并制订了相关的处理措施：一、造成结构现浇楼板局部偏厚的原因：检测结果出来后，我司会同监理单位对施工现场进行了勘查，一致认为造成部分楼板厚度偏厚的原因有以下2点：1、由于混凝土施工时，现场施工人员和管理人员的不细心，导致个别部位的标高未控制到位，造成楼板面保护层厚度偏厚。

2、由于实体检测时本工程已完成砌筑工程施工，部分楼板面的混凝土渣和砌筑时掉落的砂浆未清理干净，导致检测结果偏厚。

二、结构现浇楼板局部偏厚的处理措施：1、将现浇楼板表面的混凝土渣和砂浆等杂物清理干净。

2、局部现浇楼板厚度偏厚在1.5cm以上的，首先搭设好脚手支撑架，然后用小型剔凿机对楼板面混凝土进行打磨，打磨到设计及规范允许的厚度范围。

3、局部现浇楼板厚度偏厚在1.5cm及以下时，该部分将不作处理，将在后期楼地面混凝土施工时进行调整。

___富利建筑___工程有限公司保利香槟国际工程项目部___年___月___日监理单位意见（盖章）：建设单位意见（盖章）：工程现浇楼板超厚处理方案（二）随着建筑业的发展，现浇楼板的施工越来越普遍，而有时候在施工中会遇到楼板厚度超过设计要求的情况。

那么在楼板超厚的情况下，我们应该如何进行处理呢？本文将从设计、材料选择、施工方法等方面探讨楼板超厚处理方案。

一、设计阶段在设计阶段，为了尽量避免楼板超厚的情况出现，我们可以采取以下措施：1. 合理选择现浇楼板的厚度，根据建筑结构和使用要求进行合理的计算和设计。

3. 在设计计算时，考虑到楼板超厚的可能性，合理设置现浇楼板的荷载，以确保其承载能力能够满足实际需求。

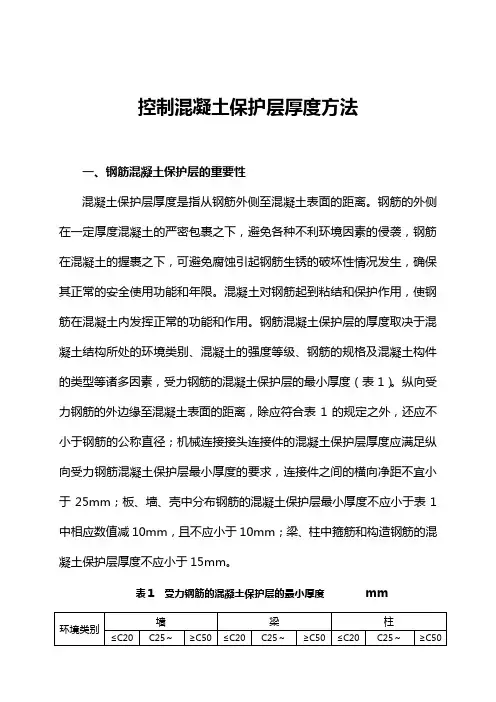

控制混凝土保护层厚度方法一、钢筋混凝土保护层的重要性混凝土保护层厚度是指从钢筋外侧至混凝土表面的距离。

钢筋的外侧在一定厚度混凝土的严密包裹之下，避免各种不利环境因素的侵袭，钢筋在混凝土的握裹之下，可避免腐蚀引起钢筋生锈的破坏性情况发生，确保其正常的安全使用功能和年限。

混凝土对钢筋起到粘结和保护作用，使钢筋在混凝土内发挥正常的功能和作用。

钢筋混凝土保护层的厚度取决于混凝土结构所处的环境类别、混凝土的强度等级、钢筋的规格及混凝土构件的类型等诸多因素，受力钢筋的混凝土保护层的最小厚度（表1）。

纵向受力钢筋的外边缘至混凝土表面的距离，除应符合表1的规定之外，还应不小于钢筋的公称直径；机械连接接头连接件的混凝土保护层厚度应满足纵向受力钢筋混凝土保护层最小厚度的要求，连接件之间的横向净距不宜小于25mm；板、墙、壳中分布钢筋的混凝土保护层最小厚度不应小于表1中相应数值减10mm，且不应小于10mm；梁、柱中箍筋和构造钢筋的混凝土保护层厚度不应小于15mm。

表1 受力钢筋的混凝土保护层的最小厚度mm二、基础钢筋混凝土保护层厚度基础梁、筏板等构件是直接与土壤接触的部位，在地下水位较高的地区、有地下室的基础和有防水要求的基础，一般更容易受到外部环境的侵袭和腐蚀，所以基础的钢筋混凝土保护层厚度显得尤为重要。

钢筋混凝土保护层的最小厚度要根据设计文件、规范要求和环境类别等因素来确定，特别对潮湿、海水、侵蚀性物质影响的环境，更应重视和满足钢筋混凝土保护层厚度的要求。

基础梁、筏板应承受来自地基的反作用力和整幢建筑物的自重与负载，一般设计有直径较大的钢筋且较高厚度的基础，就必须采用高强度等级细石混凝土制作保护层垫块。

垫块要采用比基础混凝土强度等级高一个等级的细石混凝土制作，规格可为70mm×70mm×混凝土保护层厚度，采用梅花形布置方式，间距要大于1.0m。

在筏板厚度不小于1.5m时，混凝土保护层垫块制作的规格宜加大到100mm×100mm×混凝土保护层厚度。

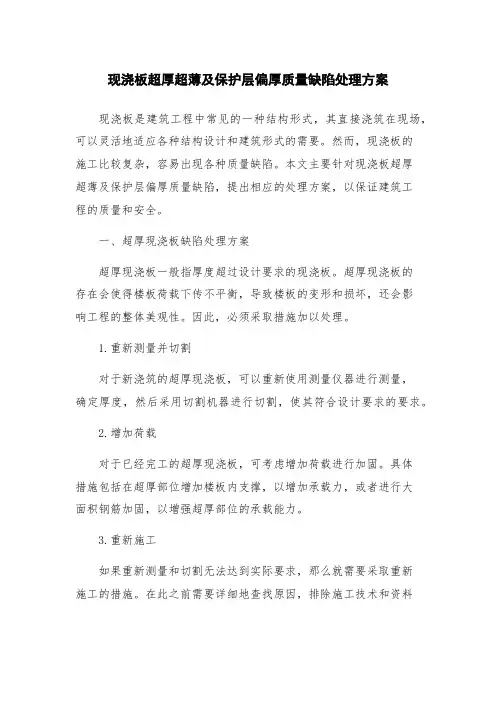

现浇板超厚超薄及保护层偏厚质量缺陷处理方案
现浇板是建筑工程中常见的一种结构形式，其直接浇筑在现场，可以灵活地适应各种结构设计和建筑形式的需要。

然而，现浇板的
施工比较复杂，容易出现各种质量缺陷。

本文主要针对现浇板超厚
超薄及保护层偏厚质量缺陷，提出相应的处理方案，以保证建筑工
程的质量和安全。

一、超厚现浇板缺陷处理方案
超厚现浇板一般指厚度超过设计要求的现浇板。

超厚现浇板的
存在会使得楼板荷载下传不平衡，导致楼板的变形和损坏，还会影
响工程的整体美观性。

因此，必须采取措施加以处理。

1.重新测量并切割
对于新浇筑的超厚现浇板，可以重新使用测量仪器进行测量，
确定厚度，然后采用切割机器进行切割，使其符合设计要求的要求。

2.增加荷载
对于已经完工的超厚现浇板，可考虑增加荷载进行加固。

具体
措施包括在超厚部位增加楼板内支撑，以增加承载力，或者进行大
面积钢筋加固，以增强超厚部位的承载能力。

3.重新施工
如果重新测量和切割无法达到实际要求，那么就需要采取重新
施工的措施。

在此之前需要详细地查找原因，排除施工技术和资料。

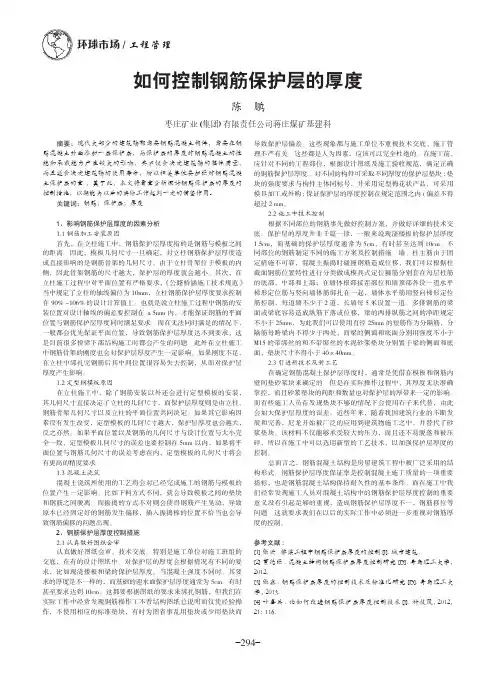

环球市场/工程管理-294-如何控制钢筋保护层的厚度陈 鹏枣庄矿业(集团)有限责任公司蒋庄煤矿基建科摘要：现代大部分的建筑物都需要钢筋混凝土构件，需要在钢筋混凝土外面添加一层保护层，而保护层的厚度对钢筋混凝土的性能和承载能力产生较大的影响，其不仅会决定建筑物的整体质量，而且还会决定建筑物的使用寿命，所以相关单位要加强对钢筋混凝土保护层的重 ，基于此，本文将着重分析探讨钢筋保护层的厚度的控制措施，以期能为以后的实际工作起到一定的借鉴作用。

关键词：钢筋；保护层；厚度1、影响钢筋保护层厚度的因素分析1.1钢筋加工安装原因首先，在立柱施工中，钢筋保护层厚度指的是钢筋与模板之间的距离。

因此，模板几何尺寸一旦确定，对立柱钢筋保护层厚度造成直接影响的是钢筋骨架的几何尺寸。

由于立柱骨架位于模板的内侧，因此骨架钢筋的尺寸越大，保护层的厚度就会越小。

其次，在立柱施工过程中对平面位置有严格要求，《公路桥涵施工技术规范》当中规定了立柱的轴线偏位为10mm，立柱钢筋保护层厚度要求控制在 90% ~106%的设计计算值上。

也就是说立柱施工过程中钢筋的安装位置对设计轴线的偏差要控制在±5mm 内，才能保证钢筋的平面位置与钢筋保护层厚度同时满足要求。

而在无法同时满足的情况下，一般都会优先保证平面位置，导致钢筋保护层厚度达不到要求，这是目前很多桥梁下部结构施工时都会产生的问题。

此外在立柱施工中钢筋骨架的刚度也会对保护层厚度产生一定影响。

如果刚度不足，在立柱中绑扎完钢筋后其中间位置很容易失去控制，从而对保护层厚度产生影响。

1.2定型钢模板原因在立柱施工中，除了钢筋安装以外还会进行定型模板的安装，其几何尺寸直接决定了立柱的几何尺寸，而保护层厚度则是由立柱、钢筋骨架几何尺寸以及立柱的平面位置共同决定。

如果其它影响因素没有发生改变，定型模板的几何尺寸越大，保护层厚度也会越大，反之亦然。

如果平面位置以及钢筋的几何尺寸与设计位置与大小完全一致，定型模板几何尺寸的误差也要控制在5mm 以内，如果将平面位置与钢筋几何尺寸的误差考虑在内，定型模板的几何尺寸将会有更高的精度要求1.3混凝土浇筑混凝土浇筑所使用的工艺将会对已经完成施工的钢筋与模板的位置产生一定影响。

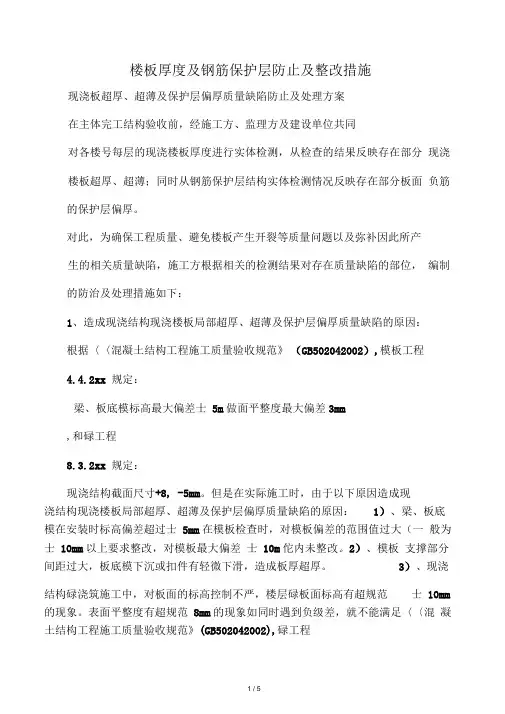

楼板厚度及钢筋保护层防止及整改措施现浇板超厚、超薄及保护层偏厚质量缺陷防止及处理方案在主体完工结构验收前，经施工方、监理方及建设单位共同对各楼号每层的现浇楼板厚度进行实体检测，从检查的结果反映存在部分现浇楼板超厚、超薄；同时从钢筋保护层结构实体检测情况反映存在部分板面负筋的保护层偏厚。

对此，为确保工程质量、避免楼板产生开裂等质量问题以及弥补因此所产生的相关质量缺陷，施工方根据相关的检测结果对存在质量缺陷的部位，编制的防治及处理措施如下：1、造成现浇结构现浇楼板局部超厚、超薄及保护层偏厚质量缺陷的原因：根据〈〈混凝土结构工程施工质量验收规范》（GB502042002）,模板工程4.4.2xx 规定：梁、板底模标高最大偏差士5m做面平整度最大偏差3mm,和碌工程8.3.2xx 规定：现浇结构截面尺寸+8, -5mm。

但是在实际施工时，由于以下原因造成现浇结构现浇楼板局部超厚、超薄及保护层偏厚质量缺陷的原因：1）、梁、板底模在安装时标高偏差超过士5mm在模板检查时，对模板偏差的范围值过大（一般为士10mm以上要求整改，对模板最大偏差士10m佗内未整改。

2）、模板支撑部分间距过大，板底模下沉或扣件有轻微下滑，造成板厚超厚。

3）、现浇结构碌浇筑施工中，对板面的标高控制不严，楼层碌板面标高有超规范士10mm 的现象。

表面平整度有超规范8mm的现象如同时遇到负级差，就不能满足〈〈混凝土结构工程施工质量验收规范》(GB502042002),碌工程8.3.2中现浇结构截面尺寸+8, -5mm的规定。

4)、现浇结构碌浇筑施工中，操作人员对局部未用水平杭漏震、漏刨的现象，造成碌板面不平和局部标局过局或过低。

楼板厚度及钢筋保护层防止及整改措施2、消除现浇结构现浇楼板局部超厚、超薄及保护层偏厚质量缺陷的防止措施：作业前对各专业班组进行施工方案、设计施工图、操作工艺等安全技术交底，组织工人进行反复学习，做到人人心中有数，认真熟悉并掌握各专业施工图、操作工艺，来规范工人行为。

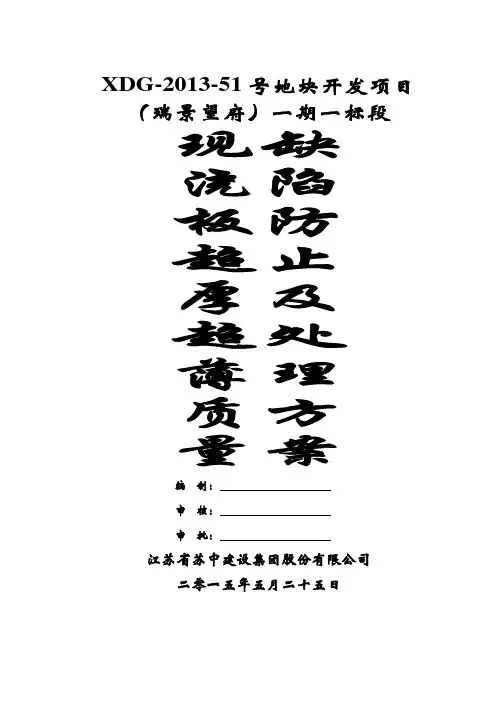

XDG-2013-51号地块开发项目（瑞景望府）一期一标段现缺浇陷板防超止厚及超处薄理质方量案编制：审核：审批：江苏省苏中建设集团股份有限公司二零一五年五月二十五日目录一、工程概况 (1)二、造成原因 (1)三、防止措施 (3)四、楼板局部超厚处理 (4)五、楼板局部超薄处理 (4)现浇板超厚、超薄质量缺陷防止及处理方案XDG-2013-51号地块开发项目一期一标段工程在主体结构完工以后，经第三方检测机构对每栋楼的现浇楼板厚度进行实体抽样检测，从检查的结果反映出部分楼栋现浇楼板存在超厚、超薄现象。

对此，为确保工程质量、避免楼板产生开裂等质量问题，以及弥补因此所产生的相关质量缺陷，施工方根据相关检测结果对存在质量缺陷的部位，编制了防治及处理措施，具体如下：一、工程概况XDG-2013-51号地块开发项目一期一标段工程由32栋低层住宅（3-6#、10-13#、17-20#、24-27#、31-34#、38-41#、45-48#、52-55#楼）及1栋商业组成，其中住宅区为地下1层、地上3层框架结构，商业为2层框架剪力墙结构，工程位于无锡市锡山区锡东新城商务区锦安南路东、文瑞路北；设计使用年限为50年，耐火等级为地上二级，抗震设防烈度为6度，抗震等级为四级；建筑主体结构的安全等级为二级。

工程由无锡景瑞置业有限公司开发，江苏筑森建筑设计有限公司设计，北京方圆工程监理有限公司监理监理,江苏省苏中建设集团股份有限公司承建。

工程主体结构部分均为C30商品混凝土。

二、造成原因根据《混凝土结构工程施工质量验收规范》(GB50204 - “梁、板底模标高最大偏差±5mm,表面平整度最大偏差3mm”，和混凝土“现浇结构截面尺寸+8，-5mm”。

但是在实际施工时，由于各种原因造成现浇结构楼板局部超厚、超薄及保护层偏厚等质量缺陷，具体分析为：1、梁、板底模在安装时标高偏差超过±5mm，在模板检查时，对模板偏差的范围值过大（一般为±10mm）以上要求整改，对模板最大偏差±10mm 之内未整改。

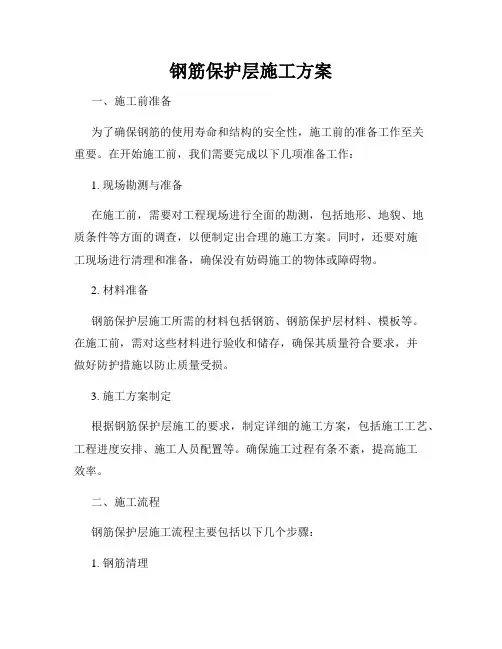

钢筋保护层施工方案一、施工前准备为了确保钢筋的使用寿命和结构的安全性，施工前的准备工作至关重要。

在开始施工前，我们需要完成以下几项准备工作：1. 现场勘测与准备在施工前，需要对工程现场进行全面的勘测，包括地形、地貌、地质条件等方面的调查，以便制定出合理的施工方案。

同时，还要对施工现场进行清理和准备，确保没有妨碍施工的物体或障碍物。

2. 材料准备钢筋保护层施工所需的材料包括钢筋、钢筋保护层材料、模板等。

在施工前，需对这些材料进行验收和储存，确保其质量符合要求，并做好防护措施以防止质量受损。

3. 施工方案制定根据钢筋保护层施工的要求，制定详细的施工方案，包括施工工艺、工程进度安排、施工人员配置等。

确保施工过程有条不紊，提高施工效率。

二、施工流程钢筋保护层施工流程主要包括以下几个步骤：1. 钢筋清理通过清理工具清除钢筋表面的锈蚀，确保钢筋的表面洁净，并去除附着在钢筋上的杂质和防腐涂料。

2. 钢筋防锈在清理完成后，使用防锈剂对钢筋进行防锈处理，以防止钢筋在施工和使用过程中产生锈蚀，保护钢筋的使用寿命。

3. 施工模板搭建根据施工方案制定合理的模板搭建方案，并进行模板的搭建工作。

模板的选择应符合工程的设计要求，同时能够满足施工中钢筋保护层的施工要求。

4. 钢筋浇注在模板搭建完成后，开始进行钢筋保护层的浇筑工作。

根据工程设计要求和施工方案，控制好混凝土的配比和浇筑厚度，确保钢筋保护层的质量。

5. 表面处理在钢筋保护层浇筑完成后，对浇筑面进行表面处理，以保证钢筋保护层的平整度和表面质量。

6. 后续工作待钢筋保护层施工完成后，需对施工现场进行清理，将杂物清除，保持施工现场的整洁。

同时，还需对施工质量进行检验和验收，确保施工符合相关标准和要求。

三、施工注意事项在进行钢筋保护层施工时，需要注意以下几个方面：1. 施工质量控制在施工过程中，密切关注施工质量的控制，确保钢筋保护层的厚度、均匀度和平整度等符合设计要求。

2. 施工安全施工人员在施工过程中要严格遵守相关安全操作规程，做好自我防护，并注意施工现场的安全，防止发生意外事故。

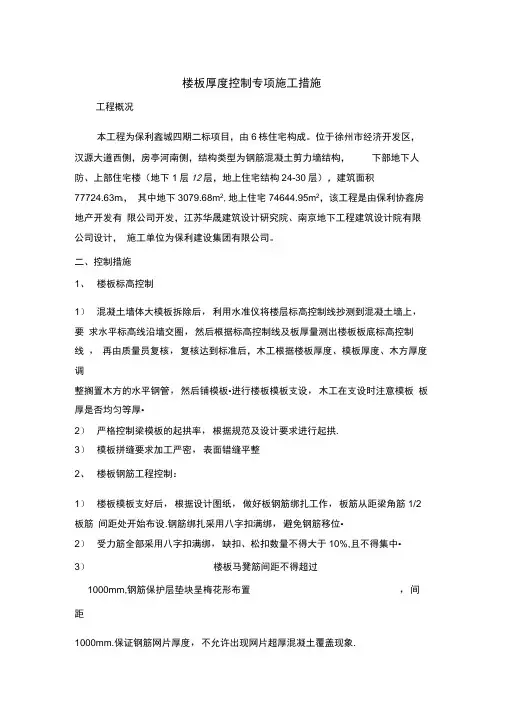

楼板厚度控制专项施工措施工程概况本工程为保利鑫城四期二标项目，由6栋住宅构成。

位于徐州市经济开发区，汉源大道西侧，房亭河南侧，结构类型为钢筋混凝土剪力墙结构，下部地下人防、上部住宅楼（地下1层12层，地上住宅结构24-30层），建筑面积77724.63m i，其中地下3079.68m2,地上住宅74644.95m2，该工程是由保利协鑫房地产开发有限公司开发，江苏华晟建筑设计研究院、南京地下工程建筑设计院有限公司设计，施工单位为保利建设集团有限公司。

二、控制措施1、楼板标高控制1）混凝土墙体大模板拆除后，利用水准仪将楼层标高控制线抄测到混凝土墙上，要求水平标高线沿墙交圈，然后根据标高控制线及板厚量测出楼板板底标高控制线，再由质量员复核，复核达到标准后，木工根据楼板厚度、模板厚度、木方厚度调整搁置木方的水平钢管，然后铺模板•进行楼板模板支设，木工在支设时注意模板板厚是否均匀等厚•2）严格控制梁模板的起拱率，根据规范及设计要求进行起拱.3）模板拼缝要求加工严密，表面错缝平整2、楼板钢筋工程控制：1）楼板模板支好后，根据设计图纸，做好板钢筋绑扎工作，板筋从距梁角筋1/2板筋间距处开始布设.钢筋绑扎采用八字扣满绑，避免钢筋移位•2）受力筋全部采用八字扣满绑，缺扣、松扣数量不得大于10%,且不得集中•3）楼板马凳筋间距不得超过1000mm,钢筋保护层垫块呈梅花形布置，间距1000mm.保证钢筋网片厚度，不允许出现网片超厚混凝土覆盖现象.3、浇筑控制1）浇筑板砼的虚铺厚度应略大于板厚10mm,分段分片进行浇筑，分片面积不宜过大，布料时不得在同一处连续布料，应在2-3m范围内水平移动布料.2）根据测量员在钢筋上做好的结构50线控制点,进行拉线控制板砼浇筑厚度.4、板厚控制可采用三种方法对板厚进行控制：现场自制楼板厚度检测器1）砂浆垫块式：自制，带扎丝固定在短板钢筋上2）塑料件式：带底座固定在模板上，成品件3）千字尺式：自制，不同板厚用12圆钢制作，长度600mm,前端磨成半圆锥形,后端焊上同一直径钢筋，长度150mm,使之呈T形,做为把手.根据楼板厚度在钢筋上做标记,砼浇筑完毕初凝前,用其检测楼板的厚度，以此控制板厚•砼浇筑前，由技术员进行详细的技术交底，对施工工艺及操作要领进行讲解, 使每个操作工都了解施工要领•搭设架空人行脚手板通道，严禁施工人员踩踏钢筋或将操作工具直接放在钢筋上，严格控制上人时间，在最后一遍平仓后24小时内严禁直接上人，防止因踩踏造成板面不平、局部厚度不足现象•三种方法可根据板的厚度分别制作使用，不同型号不得混用•具体做法为将楼板厚度检测器放在相应等高的模板上，间距1.8m,呈梅花形布置.砼浇筑平仓时作为砼上板厚的控制标志.利用楼板厚度检测器进行控制板厚减少了在楼板模板上二次放线引起的累计误差,又减少了测量员的放线次数，提高了工程进度.同时利用楼板厚度检测器进行平仓避免了风雨天工程线所受天气的影响，以及因天气产生的工程线标高变化引起的误差.楼板厚度检测器间距1.8m,用2m刮杆平仓可以对大面积的砼板施工化整为零进行细处理。

混凝土钢筋保护层厚度的控制搞工程的人都知道，混凝土结构钢筋保护偏差一直是目前施工较难克服的质量通病之一一直接影响到混凝土工程结构安全。

GB50204-2002《混凝土结构工程施工质量验收规范》对结构实体钢筋保护层厚度检验作了详细说明。

钢筋的混凝土保护层厚度是指受力钢筋的外边缘到混凝土外边缘的距离.在梁、柱、板中,保护层越大则截面有效高度越小，所能承受荷截越小，故保护层厚度不宜过大；而保护层过小则影响钢筋与混凝土的粘结力及构件的耐久性和耐火性。

所以规范对受力钢筋的保护层有严格的要求，对允许偏差值设了上限，且合格率必须达到90%以上。

保护层还具有给钢筋骨架限位、固定的作用.目前在施工中大量使用的是砂浆垫块和塑料垫块,根据不同使用部位、按不同厚度的垫块，预制砂浆垫块上面要预埋铁丝，以方便固定。

其强度不得小于结构混凝土的设计要求。

若强度过低则易被钢筋压碎，且削弱构件强度。

一、钢筋混凝土施工中保护层常见质量问题对于钢筋混凝土梁、柱、墙构件来说，由保护层厚度不当引起的质量问题有漏筋或截面有效高度不够。

原因是当垫块太小或漏放时，保护层太小或振捣棒撞击钢筋或踩踏钢筋，使钢筋移位外露(混凝土内部主筋、副筋或箍筋局部裸露在结构的表面），这会导使钢筋锈蚀,承载力和耐久性均会降低。

保护层厚度过大时，梁的有效高度降低，截面承载力会降低、柱、墙的核心面积减小，也会降低受压承载力，而且过厚的保护层容易在表面出现较大的收缩及温度裂缝，在受外力碰撞后容易破碎缺损，对结构耐久性也有不利影响。

混凝土板中的钢筋起着抵抗外荷载所产生的弯矩和防止混凝土收缩和温差裂缝发生的双重作用,而这一双重作用均需钢筋处在上下合理的保护层前提下才能确保有效。

但是，楼面上层钢筋网的保护层很难控制,常见问题就是上部负弯矩钢筋因踩踏而下沉，造成有效高度不足，从而降低抗弯承载力及裂缝控制性能及刚度. 造成保护厚度不当的施工原因有:⒈许多施工人员对混凝土保护层存在着错误的理解，对梁箍筋的肢高通常是取梁高减去两个设计或施工规范规定的保护层的厚度，认为梁柱的混凝土保护层是针对箍筋而言;有时施工为防止露筋，认为混凝土保护层越厚越好，箍筋内径的尺寸偏小，无形中增大了混凝土保护层厚度，减小了构件有效高度。

一、编制依据1、《混凝土结构工程施工质量验收规范》(GB50204—2015）2、《建筑工程施工质量验收统一标准》(GB50300-2013)3、《混凝土结构施工图平面整体表示方法制图规则和构造详图》（16G101-1)4、《混凝土结构用钢筋间隔件应用技术规程》（JGJ/T219）二、水泥砂浆垫块水泥砂浆采用1：2水泥砂浆制作，严格控制水灰比，一般“手握成团,落地即报”为宜。

选择一块平坦的场地，下面平铺一层吸水性较强的纸张(比如报纸)，将搅拌均匀的水泥砂浆均匀摊铺于基层上,按照设计规定的钢筋保护层厚度抹平，用木抹拍实，切割成50×50见方的小块，然后覆盖养护。

垫块制作完成后浇水养护7D以上具有足够强度后方可使用。

用于柱等竖向构件上的垫块,应在制作时预先插入钢丝。

不同规格的垫块严禁混放，应按规格分别装袋,并做明显标识,以免误用.不得使用其它材料如石子等代替水泥砂浆垫块。

垫块应垫在主筋下，间距不大于1m,可适当加密。

三、马凳马凳用于支撑板的上部钢筋,保证其位置并在浇筑时不致被踩踏移位，形式有“八"字形、“L”形等。

马凳的间距一般为1000*1000间花布置，可知适当加密，并保证板45°角内的负筋叠加处有足够支撑。

马凳的下料高度为“板厚-钢筋保护层*2—上、下部钢筋直径”,马凳应支撑在下部钢筋上或垫块上。

“八”字形马凳脚长度应不小于5d且不小于马凳高度的1/2。

马凳最小直径选用表板厚(cm)≤12直径（mm）6梁双排筋之间可用Φ25钢筋作为马凳。

钢筋砼墙钢筋之间用拉钩定位如设计没有明述，一般间距600间花布置。

四、绑扎注意事项1、基础：（1)钢筋网（筛底）的绑扎，四周两行钢筋交叉点应每点扎牢，中间部分每注意相邻绑所点的铁线扣要成八字形绑扎（左右扣绑扎)。

(2）基础底板采用双层钢筋网时，在上层钢筋网下面设置钢筋马凳或混凝土撑脚，以保证上、下层钢筋位置的正确和两层之间距离.筋变钩应朝向下。

项目部质量管理文件签发人：胡晓峰关于楼板厚度及楼板钢筋保护层厚度的保证措施及管理规定项目部各部门、各劳务：根据《镇海区建筑工程混凝土结构工程实体检验规定》，鉴于当地政府对建筑工程混凝土结构工程实体检验管理的严格要求，为了保证本项目混凝土结构工程实体检验达到一次性验收合格的要求，项目部制订本保证措施及管理规定。

一、保证措施1、楼板厚度保证措施严格控制楼板模板标高及模板平整度。

楼层梁、板模板铺设完毕（劳务班组在每块板四角墙柱纵筋上设置500线标志），梁板模板标高、平整度必需经项目部分管土建工程师及质量工程师验收合格后，方可绑扎梁板钢筋；混凝土浇筑过程中，劳务班组要严格控制混凝土平仓标高及平整度。

2、楼板钢筋保护层厚度保证措施楼板钢筋绑扎过程中，每块板四周3道钢筋必需满扎，不得跳扎。

墙柱钢筋绑扎时，最上面一道墙柱水平钢筋要固定在楼板面筋的上部，这道水平钢筋与墙柱纵筋满扎，同时，板筋绑扎在水平筋的下部。

垫块、马镫放置的部位，自板边第二道钢筋起向内排列，边缘一道与第二道垫块、马镫的纵、横向间距不大于0.5m，向内间距不大于1m。

模板验收前必须铺设马道，防止钢筋验收及混凝土浇筑过程中，工人踩踏上层面筋。

混凝土平仓完毕后，防止钢筋被踩踏，操作工人尽可能把面层钢筋向上提，以保证钢筋保护层厚度（此工作必须在混凝土平仓后初凝前完成，以保证混凝土与钢筋的握裹力）。

二、管理规定1、必须严格落实项目部各项质量管理制度以及局、公司质量管理制度。

2、模板验收过程中，必须严格执行项目部“模板工程质量验收制度”及有关奖罚制度。

3、楼层混凝土平仓完毕，混凝土初凝前，各分管土建工程师有权利和义务，对楼板厚度及楼板钢筋保护层厚度，进行局部穿孔和混凝土剥离保护层检查。

发现不合格现象应责令劳务分包立即整改，对整改不及时的应给予严厉处罚。

4、钢筋验收过程中，马镫、垫块不到位、无施工马道、钢筋绑扎不到位，项目部相关人员可以不予验收，由其引起的工期延误由劳务分包自己负责。
