卫生陶瓷坯料配方设计

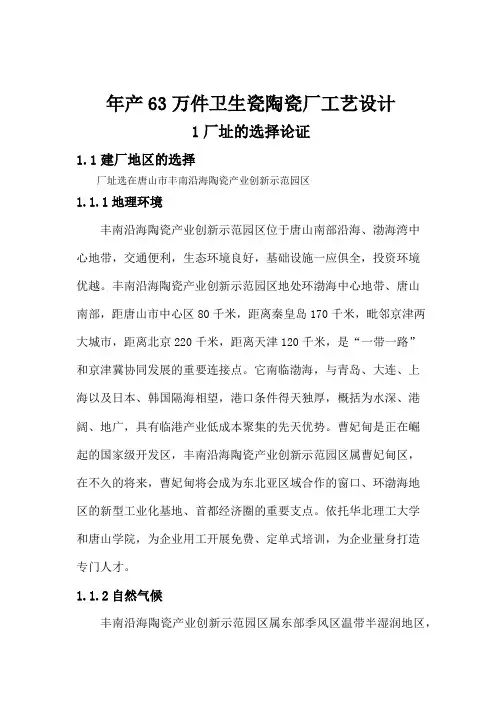

年产63万件卫生瓷陶瓷厂工艺设计1厂址的选择论证1.1建厂地区的选择厂址选在唐山市丰南沿海陶瓷产业创新示范园区1.1.1地理环境丰南沿海陶瓷产业创新示范园区位于唐山南部沿海、渤海湾中心地带，交通便利，生态环境良好，基础设施一应俱全，投资环境优越。

丰南沿海陶瓷产业创新示范园区地处环渤海中心地带、唐山南部，距唐山市中心区80千米，距离秦皇岛170千米，毗邻京津两大城市，距离北京220千米，距离天津120千米，是“一带一路”和京津冀协同发展的重要连接点。

它南临渤海，与青岛、大连、上海以及日本、韩国隔海相望，港口条件得天独厚，概括为水深、港阔、地广，具有临港产业低成本聚集的先天优势。

曹妃甸是正在崛起的国家级开发区，丰南沿海陶瓷产业创新示范园区属曹妃甸区，在不久的将来，曹妃甸将会成为东北亚区域合作的窗口、环渤海地区的新型工业化基地、首都经济圈的重要支点。

依托华北理工大学和唐山学院，为企业用工开展免费、定单式培训，为企业量身打造专门人才。

1.1.2自然气候丰南沿海陶瓷产业创新示范园区属东部季风区温带半湿润地区，大陆性季风特征显著，年均气温11℃，年降水量636毫米，四季分明;曹妃甸还有一大宝贵的自然资源—湿地，空气中负氧离子含量很高，是城市居民梦寐以求的天然氧吧。

因此曹妃甸适于发展教育科研、文化创意、高新技术、总部经济等高端服务业。

1.1.3自然资源（1）土地资源优势，曹妃甸工业区现有建设用地310平方公里，可为城市开发建设提供充足的用地，且具有国内其他同级开发区不具备的价格优势（2）石油天然气资源优势，区内冀东油田蕴藏着丰富的石油、天然气资源，液化天然气项目的建成使曹妃甸新区有了充足的燃气资源（3）水资源优势，曹妃甸拥有丰富的深水岸线，供水能力达到2亿吨每年，具备了向工业区供水的能力。

1.1.4交通运输（1）唐山市是全国性的综合交通枢纽城市之一。

丰南沿海陶瓷产业创新示范园区境内的唐曹高速公路、沿海高速公路与京沈、唐津、唐港高速、唐承高速互通，唐遵、卑水、汉南、滦港4条国铁支线南北相连，正在建设和谋划的铁路有蒙曹铁路、唐曹城际铁路、京唐曹城际铁路、曹黄铁路、曹秦铁路、迁曹铁路。

卫生陶瓷坯料配方设计
1.确定产品要求：根据产品的用途和性能要求，确定卫生陶瓷坯料的
配方。

例如，根据产品的强度要求和耐渗透性要求选择适当的原料组成和
配比。

2.确定原料种类：根据产品要求和性能特点，选择适当的原料种类。

常用的原料有瓷土、石英、长石、粘土等。

不同的原料在烧结过程中会产
生不同的化学反应和物理变化，从而影响产品的性能。

3.确定原料比例：根据产品要求和原料特性，确定原料的比例。

原料
比例的确定需要考虑原料的化学成分、熔化温度、烧结收缩等因素。

4.考虑配方其他因素：除了原料种类和比例，还需要考虑其他因素对
配方的影响。

例如，添加剂的选择和使用量，可以改变陶瓷坯料的烧结性
能和物理性能。

常用的添加剂有黏结剂、增塑剂和助熔剂等。

5.进行实验验证：根据确定的配方，进行实验验证和调整。

实验过程
中需要对烧成试样进行物理性能和化学成分等方面的测试，以判断配方的
合理性和优化方向。

6.优化配方：通过实验验证和调整，进一步优化配方。

优化的目标是
在满足产品性能要求的同时，减少成本、节约资源、提高生产效率等。

7.进行试生产：在优化配方后，进行试生产。

试生产过程中需要对产
品进行进一步的测试和改进，以确保产品符合质量要求。

总结以上所述，卫生陶瓷坯料配方设计是一个综合考虑产品性能要求、原料特性和烧结工艺等因素的过程。

通过合理的配方设计和实验验证，可
以得到满足要求的卫生陶瓷坯料，为后续的成型和烧结工艺提供基础。

同时，优化配方可以达到降低成本、提高产品质量和生产效率的目标。

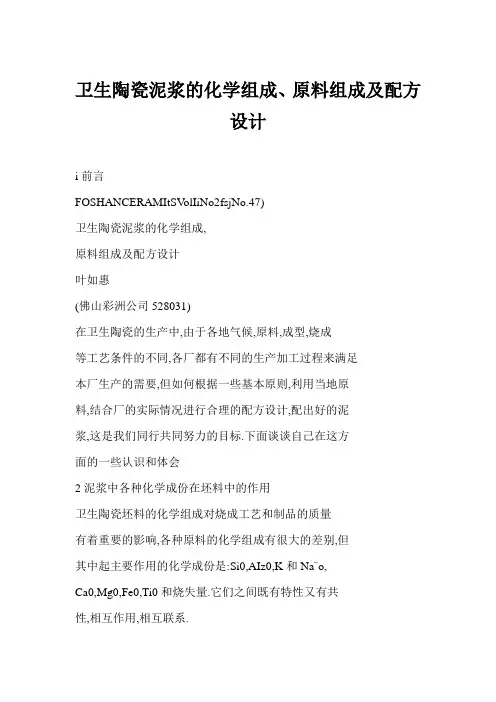

卫生陶瓷泥浆的化学组成、原料组成及配方设计i前言FOSHANCERAMItSV olIiNo2fsjNo.47)卫生陶瓷泥浆的化学组成,原料组成及配方设计叶如惠(佛山彩洲公司528031)在卫生陶瓷的生产中,由于各地气候,原料,成型,烧成等工艺条件的不同,各厂都有不同的生产加工过程来满足本厂生产的需要,但如何根据一些基本原则,利用当地原料,结合厂的实际情况进行合理的配方设计,配出好的泥浆,这是我们同行共同努力的目标.下面谈谈自己在这方面的一些认识和体会2泥浆中各种化学成份在坯料中的作用卫生陶瓷坯料的化学组成对烧成工艺和制品的质量有着重要的影响,各种原料的化学组成有很大的差别,但其中起主要作用的化学成份是:Si0,AIz0,K和Na¨o,Ca0,Mg0,Fe0,Ti0和烧失量.它们之间既有特性又有共性,相互作用,相互联系.2.1Si二氧化硅是酸性氧化物,是坯料的主要成份,由石英,长石,粘土等原料引入,含量一般在60～70%之间,其中一部分Si0在高温下与Al.生成莫来石晶体,与半安定方石英,残余石英一起形成坯体的骨架,提高制品的白度和机械强度,另一部分Si0则与碱金属氧化物在高温下熔融生成玻璃,增大高温粘度,增强抵抗变形的能力.如果坯料中的SiOz含量过多,则会形成过多的游离石英,降低制品的热稳定性和机械强度,同时使产品的开裂增多:反之如果坯料中的Si0z含量过少,则有可能使产品瓷化不完全或发生变形.2.2A1三氧化二铝是中性氧化物,也是坯料中的主要化学成份.由粘土和长石引入,在坯料中的含量一般为19-28%,其中一部份在高温下与Si0生成莫来石晶体,另一部分熔于熔体中以玻璃相存在,Al.可以提高瓷坯的白度,化学稳定性,热稳定性,机械强度等.但含量过高会提高烧成温度,甚至使制品瓷化不完全;含量过少会使制品烧成温度降低和烧成范围变窄,使产品容易变形和热稳定性变差2.3K和Na.,O氧化钾和氧化钠是碱金属氧化物,是瓷坯中的主要熔剂,由长石引入,有时也由瓷土或瓷石引入它们能熔解部分的Si0和A1:生成玻璃相,填充于坯体骨架的空隙中, 使制品烧结.当K和Na含量过多时,能明显降低坯体的烧成温度,使制品容易变形和热稳定性变差;而含量过少时,则产生的玻璃相减少,制品不易烧结.一般KO和Na 总量应控制在5%以下,其中Ne.~O的含量应在1%以下. 240aOCaO是碱土金属氧化物,在坯体中起助熔作用,一般情况下不是特别引入的,含量应控制在O.8%以下,含量太高会使烧成范围变窄,出现针孔,烟熏,发黄等缺陷.2.5Mg0也是一种碱土金属氧化物,由滑石或镁质粘土引入,它能降低制品的烧成温度,提高制品的白度.由于MgO 的热膨胀系数较小,能促进坯釉中间层的生成,改善制品的热稳定性,但含量过多时容易引起釉面龟裂,一般含量应控制在L5%以下.2.6FeFe的着色能力较强,还有助熔作用,影响制品的白度,烧成温度和外观质量,一般要求Fe的含量应控制在I5%以下2.7TiTio2的着色能力比Fe0更强,危害更大,一般含量应控制在O.8%以下2001年第2期总第47期)佛山陶瓷2.8烧失量烧失量是指坯体在烧成过程中所排出的结晶水,碳酸盐分解放出c,硫酸盐分解放出s0,以及有机杂质被氧化排除的总的质量损失,如坯体的烧失量大,则总收缩也大,容易产生开裂,变形,针孔等缺陷,一般烧失量应控制在8%以下,必要时可将部分粘土预烧或使用少量废瓷粉, 以减少烧失量和坯体收缩.3各种原料在坯体中的作用卫生陶瓷坯料有多种多样,但主要原料可分为粘土,长石,石英三大类.3.1粘土(1)粘土的细分散性使泥浆获得良好的悬浮性和稳定性.(2)粘土是坯料中Al的主要来源,是坯体耐火性能的主要依靠.(3)粘土的可塑性和结台能力,使坯体具有一定的强度,在生产加工过程中避免变形和开裂,同时粘土的颗粒很细,与其它原料形成更合理的颗粒结构:(4)在烧成过程中高岭土分解,与SiO作用生成莫来石晶体,赋予坯体的强度.3.2长石(1)长石是瘠性原料,可缩短干燥时间和减少干燥收缩和变形:(2)长石是熔剂原料,能降低陶瓷产品的烧成温度.(3)长石在高温熔融后具有熔解其它物质的能力,能促使高岭土和其它瓷土的颗粒互相扩散,互相渗透,加速莫来石晶体的生长和发育.(4)长石在熔融成玻璃态后,填充于各晶体颗粒之间,气孔率显着下降,使坯体致密,可提高制品的机械强度和电气性能.3.3石英(1)石英对泥料的可塑性起调剂作用,并能降低干燥收缩,缩短干燥时间和防止坯体变形.(2)在烧成时,由于石英的热膨胀适当地抵销了坯体烧成收缩,而且当玻璃质大量出现时,石英又与Al形成坯体的骨架,从而防止坯体在烧成时发生弯曲变形等缺蹈.(3)高温中的化学亲和力较强,能与其它多种氧化物化合,高温中的液相牯度较高增加坯体的结合能力. (4)增加坯体的机械强度和自度.4配方设计要点七l配方设计的原则只有合理的配方才能配出好的泥浆,只有好的泥浆才能保证生产的正常进行,取得良好的经济效益,配方设计的原则一般从下面四个方面加以考虑:(1)在化学组成上要使产品的物理化学性能符合国家标准的要求,也就是说产品的吸水率,热稳定性等要符合国家标准的要求.同时要兼顾产品的机械强度,白度等,尽量提高产品的质量.(2)熟悉掌握各种原料的特性,根据生产的需要正确选用合适的原料(3)要满足生产工艺的要求,也就是说泥浆的性能,干燥强度,烧成性能等要满足成型操作和烧成工艺的要求, 并且坯釉结合要好.(4)考虑原料的成本和来源.对主要原料要求资源丰富,质量稳定,价格低廉,为生产优质低价的产品打下基础.要对以上四个方面全面兼顾往往是有困难的,在实际生产中首先应保证产品的质量,然后再尽可能满足其它要求.4.2原料选择的设想和要求原料选择最基本的原则是含杂质和着色氧化物要少,根据原料的不同类型分述如下:(1)粘土类粘土的种类是复杂和多种多样,典型的常用粘土有较纯的高岭土,黑粘土,自粘土,灰粘土,硬质粘土等等,不同粘土具有不同的性能,有时就是同类粘土其性能也相差很大,需要我们加以试验鉴别,正确选择.首先是考虑选择稀释性,可塑性和悬浮性都较好的粘土,这样对泥浆性能的可调范围容易控制,一种粘土通常难以满足,需要多种粘土综合使用,同时也会起到减小波动的作用.总之要根据浆料的细度,可塑性,半成品强度,流动性,厚化度,吸浆速度等要求来选择各种不同类型的粘土,取长补短,尽量使泥浆参数波动小,性能稳定,可控范围和操作范围大,从而保证产品的质量.(2)长石类长石一般以钾长石为主,使用少量的钠长石,这样可控范围较宽,制品的性能也较好,另外也可选用温度较低F0SHANCERAMICSV ol11No2fsenⅡlNo.47)的瓷石,瓷砂代替,从而降低原料的成本,有时也选择部分低温粘土来代替长石,但都希望它们含钾量高,含钠量低, 同时含Ca0等其它杂质要较少.(3)石英类石英最好是选用脉石英,这样对制品的质量有所提高,但其它多种石英类原料也可以满足生产,对于一些烧后淡红的”假色”石英也可以考虑使用,不应轻易舍去,同叫Ca0 等杂质含量要低,否则影响坯釉结合及带来其它缺陷(4)其它①加人少量滑石能起到降低烧成温度,促进坯釉结合和改善热稳定性的作用.②加人20%的回坯泥能明显改善浆料的性能.③根据需要可考虑加人烧粘土或废瓷粉,这样可以改善渗透性,增加流动性,减少干燥和烧成收缩.④生产上有时加入触变剂来提高浆料的厚化系数.⑤南方有许多陶瓷厂使用焦磷酸钠作为电解质中的一种,它对提高浆料比重,减少水份,提高泥浆的稳定性起着重要的作用.5成型对泥浆性能的要求(1)流动性要好,保证供浆畅顺和注浆时容易流到模型的各部位.(2)稳定性要好,即泥浆的悬浮性要好,均匀一致,不会沉淀出任何组分,保证成型后坯体各部分组成均匀. (3)具有适当的触变性,这样才能保证湿坯的性能,触变太高或太低都会带来不良后果.(4)含水量要小,在保证流动性的情况下尽可能减少含水量,这样可以缩短吸浆时问,降低干燥收缩和延长模具的使用寿命.电脑知识(5)渗透性良好,泥浆中的水份能顺利地通过附着在模壁上的泥层而被模型吸收,吸浆时问适中,湿度差较小,操作加工性能好,收成高.(6)成型后坯体要容易脱模,并且坯体要略有弹性,脱模后有足够的挺实能力.总之,在泥浆配方中影响质量最大的是可塑性粘土的用量,如果用量过多,在注浆过程中水份不易扩散,吸浆慢, 坯体粘模,脱模困难,坯体软,湿差较大,还会引起收缩过大,容易开裂和变形;如果用量过少,则泥浆可塑性差,悬浮性差,容易沉淀,使坯体结构不均匀,不致密,强度低,容易产生裂纹和分层现象,所以可塑性粘土的用量应适中,保证浆料具有良好的性能.6产品烧成质量对浆料的一些要求(1)在保证浆料性能和坯体强度的情况下,适当控制可塑性粘土的比例和用量.尽量减少坯中有机物和其它高温挥发物的含量,从而减少烟熏,针孔等缺陷出现的机会,提高釉面的质量.(2)要保证坯体的白度,避免一些着色氧化物在高温时熔于釉中或因为坯体底色差而影响釉面的质量.(3)坯体应有足够的强度抵抗在烧成过程中产生的各种应力而产生开裂和变形.(4)Al20的含量一般控制在20%左右,K20和Na的总量一般控制在5%以下,当原料变化或使用一些低温粘土时要注意调整比例,避免生烧或过烧的现象.总之,配方设计是一个涉及面广且复杂的技术工作,需要我们根据原料的性质,成型烧成及产品性能的要求不断试验摸索,才能达到满意的效果.常用软件缺陷威胁因特网由美国政府支持的一个计算机安奎研究组织警告说,常用软件中的一个严重缺陷可能使因特网的主要部分陷于瘫痪.宾夕法尼亚州内基一梅隆大学的CERT直辖市中心近日发出了这项警告据CEBT说,名为”伯克利因特同名宇域”(BTND)的软件使黑客能够不被察觉地以多种方式通过网络的地址系统进八固特网.黑客一旦进八系统,就能发出拍令,关闭因特网的主要部分.CERT说.这是个严重的成胁.因为BINI)软件是因特网的常用部分.特剐用来控制因特网王关重要的地址系统CERT警告说:”由于目前使用的大多数名字服务器运行BIND,这些弱点对固特网的基本设施构成严重成胁.”CERT说,可以在因特网软件联合会的网站()上得到修复缺陷的软件.。

卫生陶瓷坯料配方设计、试样制备及其性能测试1.实验目的通过陶瓷工艺设计性综合实验，达到：（1）深刻常用陶瓷原料在陶瓷坯料中的作用；（2）掌握坯料配方设计和实验研究方法；（3）掌握实验技能，提高动手能力；（4）提高分析问题和解决问题的能力；（5）为毕业论文实验、进一步深造或从事专业技术工作奠定良好的基础。

2.实验安排2.1查资料，进行坯体配方设计和计算，完成实验方案设计报告。

2.2实验过程（实验流程如图2-1）2.2.1原料处理（粉碎机或研钵）（颗粒小于1mm或全部通过20目筛）2.2.2配料、球磨、烘干、造粒配料量300g2.2.3成型按模具尺寸、每个7g原料成型试样33个以上，测试烧结温度范围用20个，按烧成温度烧成10个。

图2-1 实验流程2.3完成实验总结报告(2周)3.设计内容3.1前言3.1.1课题背景纵观我国陶瓷发展史，自改革以来，卫生陶瓷工业快速发展起来，多年位居世界第一，成为世界卫生陶瓷生产大国。

目前，中国的卫生陶瓷生产可谓诸侯林立，企业大部分集中在河南，河北和广东地区，这三个地区年产量均超过1000万件，合计产量占全国总产量的70.3%，其价格相差也十分悬殊，一套坐便器从几十元到两三千不等，从产量上来说河南是最大的，而从产品的档次和出口来讲，则是广东独占鳌头。

在国内生产陶瓷飞速发展的同时，欧盟卫生陶瓷行业也出现新的变化与发展，中国大量出口卫生陶瓷的同时也大量进口外国高档卫生陶瓷产品，国外著名的卫生陶瓷品牌纷纷在中国建厂，抢占中国高档卫生陶瓷市场。

而如今，广大人民的辛福生活已离不开卫生陶瓷带来的无线便捷，生活的一部分不仅仅是柴米油盐，而更多的是居室安逸程度。

行内人士都知道,陶瓷坯釉料配方是陶瓷生产企业生产和技术管理中非常重要的部分，所以卫生陶瓷广泛的应用注定了坯釉料必定是众多厂家研发的主要项目。

3.1.2目的和意义本人在这里仅就其坯料为研究对象，通过查阅文献选择一种卫生陶瓷坯料配方，来完成实验，致力总结出较合适的坯料配方。

精陶制卫生瓷配方设计、试样制备及性能测试总结报告1、实验目的通过陶瓷工艺设计性综合实验，达到以下目的：（1）掌握常用陶瓷原料在陶瓷坯料中的作用；（2）掌握坯料配方设计和实验研究方法；（3）掌握实验技能，提高动手能力；（4）提高分析问题和解决问题的能力；（5）为毕业论文实验、进一步深造或从事专业技术工作奠定良好的基础；（6）学习查文献能力，了解科研前沿动态，提高创新意识；（7）增强团队合作精神，提高沟通，互帮互助的能力。

2、实验安排2.1明确实验目的以及制备陶瓷的性能要求2.2根据性能要求，查阅相关资料，明确所需制备陶瓷的坯料化学组成2.3配方设计由已知原料的化学组成以及所查阅资料的坯料化学组成计算配料量。

其具体步骤为：（1）将原料化学组成中含“灼减量”者换算成无灼减量的各氧化物的质量分数；（2）列表用化学组成满足法进行配料计算，其坯料中强可塑性粘土（苏州土、洪江土、碱矸）小于15%，长石引入量20%~40%，石英砂引入量20%~40%；（3）将计算所得到的配料质量分数，按原料组成中本来含有灼减量者换算成为含有灼减量在内的原料配合料质量分数，然后全部按百分比折算一次；（4）按照100g，200g，300g，400g的总量计算坯料配方。

2.4试样制备2.4.1坯料制备2.4.2配料、球磨、烘干、造粒（1）原料处理；（2）配料、球磨、烘干、造粒；2.4.3压制成型根据成型工艺性能的要求，将球磨好的泥浆的浓度、温度、流动性、吃浆速度等性能调整合适，陈腐7 天后，采用注浆成型得到测量收缩、变形的试条。

按模具尺寸、每个7g原料成型试样33个以上，测试烧结温度范围用20个，按烧成温度烧成10个。

2.5性能测试2.5.1烧成过程的变化及烧成温度的确定根据测得的值绘制吸水率—温度曲线和线收缩率—温度曲线，再由曲线确定烧成温度范围。

2.5.2力学性能测试利用三点弯曲法测试试样的抗弯强度。

2.5.3电解质稀释泥浆实验2.5.4泥浆流变性的测定2.6 注浆成型3、实验内容总结3.1配方设计3.1.1课题背景卫生陶瓷是与人们日常起居生活息息相关的重要用品，随着社会经济的快速发展，物质生活水平的提高，我国城镇化速度逐步加快，人居环境水平日益提高，卫浴空间已经不再是传统意义上简单的卫生间，纯粹的如厕、清洁作用渐渐淡化，休闲、愉悦身心成为生活时尚与追求。
