微机装置里面的跳位监视继电器位于保护装置的操作板, 应该算是在保护装置里面.
跳位监视继电器TWJ 与合闸继电器HQ 串接在一起，跳位监视起的作用是监视合闸回路是否具备合闸条件. 跳位继电器得电吸合的条件是当手车工作位行程开关YW触点闭合、储能开关辅助触点LK触点闭合，这样跳位监视回路导通，跳位监视继电器得电，它的辅助触点带动跳位监视指示灯亮。
与它并接的V1是一个开关二极管，R1为残压吸收电阻，R2为降压大电阻。
当跳位灯亮后就证明合闸回路已经具备正常工作条件，可以进行合闸操作了。
不同的综保使用的接点与内部逻辑开关不同，总的原理是。
合闸监视：通过装置电源-合闸监视继电器-跳位灯-跳闸出口（或合位监视出口）
跳闸监视：通过装置电源-跳闸监视继电器-合位灯-合闸出口（或跳位监视出口）。

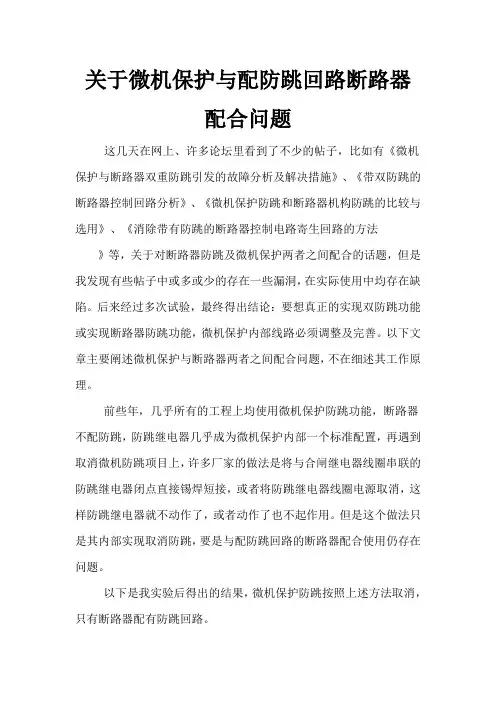

关于微机保护与配防跳回路断路器配合问题这几天在网上、许多论坛里看到了不少的帖子，比如有《微机保护与断路器双重防跳引发的故障分析及解决措施》、《带双防跳的断路器控制回路分析》、《微机保护防跳和断路器机构防跳的比较与选用》、《消除带有防跳的断路器控制电路寄生回路的方法》等，关于对断路器防跳及微机保护两者之间配合的话题，但是我发现有些帖子中或多或少的存在一些漏洞，在实际使用中均存在缺陷。
后来经过多次试验，最终得出结论：要想真正的实现双防跳功能或实现断路器防跳功能，微机保护内部线路必须调整及完善。
以下文章主要阐述微机保护与断路器两者之间配合问题，不在细述其工作原理。
前些年，几乎所有的工程上均使用微机保护防跳功能，断路器不配防跳，防跳继电器几乎成为微机保护内部一个标准配置，再遇到取消微机防跳项目上，许多厂家的做法是将与合闸继电器线圈串联的防跳继电器闭点直接锡焊短接，或者将防跳继电器线圈电源取消，这样防跳继电器就不动作了，或者动作了也不起作用。
但是这个做法只是其内部实现取消防跳，要是与配防跳回路的断路器配合使用仍存在问题。
以下是我实验后得出的结果，微机保护防跳按照上述方法取消，只有断路器配有防跳回路。
1、常规接线是微机保护合闸出口与跳位监视均接入断路器合闸线圈，这样在操作时，跳位监视回路会导致断路器内部防跳回路动作，断路器仍然只能合闸一次，合不上第二次故障依然存在（图1）2、在微机保护合闸出口、跳位监视与断路器合闸线圈直接串接个断路器辅助闭点，这样操作起来正常，但是断路器内部防跳回路不起作用. （图2）3、在微机保护合闸出口与微机跳位监视、断路器合闸线圈之间串接个断路器辅助闭点，结果同上，断路器内部防跳不起作用。
（图3）4、在微机跳位监视与微机合闸出口、断路器合闸线圈直接串接个断路器辅助闭点，这样断路器能正常操作，断路器防跳也会保护动作，但是断路器防跳动作后不会自动回复，无法再次进行正常分合闸。
（图4）5、将微机保护上跳闸监视回路与跳闸出口分开，跳闸监视采用断路器辅助闭点，这种方案更是不可取，根本起不到监视控制回路断线的作用，这个问题其它论文里有阐述，这里不在细述。
保护装置、后台监控系统常见故障及处理一、保护装置常见故障问题处理1.液晶不显示或花屏保护装置液晶问题是微机保护的普遍问题。
主要因素分析如下：（1）液晶模块本身寿命问题。
（2）液晶与人机接口模块的接口回路问题。
液晶是独立的模块，受人机接口模块的控制，两者通过带压接插头的扁平线联接，有时扁平线接触不好或液晶与人机接口模块出现虚焊，现场通过补焊，可解决问题。
（3）电源板、DSP 板问题造成液晶不显示或花屏。
（4）可以调节液晶板上调节电阻。
2.保护装置死机保护装置运行灯不闪烁、保护装置运行灯常亮、保护装置运行灯不规则闪烁、保护装置按键不起作用、液晶屏幕不亮等都可以视作保护装置死机。
其中运行灯闪烁反映保护装置核心板运行是否正常。
现场发现，保护装置时有发生死机现象，分析原因如下：（1）液晶板故障或电源板故障，装置不能显示和操作。
（2）在保护启动时，为了保证DSP 集中时间进行故障判别，暂时屏蔽液晶显示和键盘操作。
如保护启动后未复归，可能表现为装置不能显示和操作，误认为装置死机。
（3）保护装置受干扰影响，程序跑飞或软件本身缺陷。
（4）保护装置硬件问题，导致保护装置不能正常运行。
3.交流采样不准如果所有设备的采样精度都不准，其原因为装置的A/D 转换精度不够，如个别装置采样精度不准或一个装置内的个别通道精度不准，其可能因素有以下几个方面：（1）刻度未校核或刻度值被修改。
（2）模拟采集回路接触不可靠，如CT 回路，短路环未完全顶开。
（3）模拟采集回路元件损坏。
A/D 损坏或模拟电源故障时,表现为所有通道采样都不正确。
多路转换器损坏时，表现为所有或个别通道采样不正确。
交流互感器或低通滤波限幅回路故障时，表现为个别通道采样不正确。
4. 出口继电器跳、合闸线圈烧毁保护装置出口继电器线圈烧毁的主要原因是开关的辅助接点动作不可靠。
按规程要求，开关的跳闸回路串接开关的常开接点，开关在合闸状态时，该常开接点接通，一旦有跳闸信号，跳闸回路的防跳继电器动作，跳闸回路自保持，直到开关跳开，常开接点断开，防跳继电器返回。
XZ-6000 系列微机保护测控装置技术说明书目 录1概述 (1)2XZ-6111馈线保护测控装置 (6)3XZ-6121变压器保护测控装置 (12)4XZ-6131电容器保护测控装置 (17)5XZ-6141电动机保护测控装置 (22)6XZ-6142电动机差动保护装置 (30)7XZ-6161进线及母联备自投装置 (35)8XZ-6162厂用变备自投装置 (44)9XZ-6101微机测控装置 (51)10XZ-6104电压测控装置 (52)11使用说明 (55)1概述1．1 装置简介XZ-6000系列微机保护测控装置是将保护功能和远动功能集中在一个装置中，及“四合一”（保护、遥测、遥信、遥控）保护测控装置。
针对中压变电站中不同的保护测控对象，XZ-6000系列微机保护测控装置的具体型号及功能如下：XZ-6111: 用于10kV及以下电压等级的经消弧线圈接地或不接地系统中的馈电线路的保护测控。
XZ-6121: 用于10kV及以下电压等级的经消弧线圈接地或不接地系统中的配电变压器的保护测控。
XZ-6131: 用于10kV及以下电压等级的经消弧线圈接地或不接地系统中单Y型\双Y型\△型接线的并联电容器组的保护测控。
XZ-6141: 用于10kV及以下电压等级的经消弧线圈接地或不接地系统中的高压电动机的保护测控。
XZ-6142是用于10kV及以下电压等级的经消弧线圈接地或不接地系统中的电动机的差动保护装置XZ-6161: 用于10kV及以下电压等级的变电站内进线及母联的自投装置。
XZ-6162: 用于10kV及以下电压等级的厂用变压器的一对一/一对二的自投装置。
XZ-6101：用于10kV及以下电压等级的变电站内的一段母线上的Ua、Ub、Uc、Uab、Ubc、Uca、Uo、Ia、Ib、Ic、Io、F、P、Q、cos、kWh、kVarh的测量及传送到后台和调度。
XZ-6104: 用于10kV及以下电压等级的变电站内双母线或单母线分段的电压测量与并列，具有电压越限报警功能。
