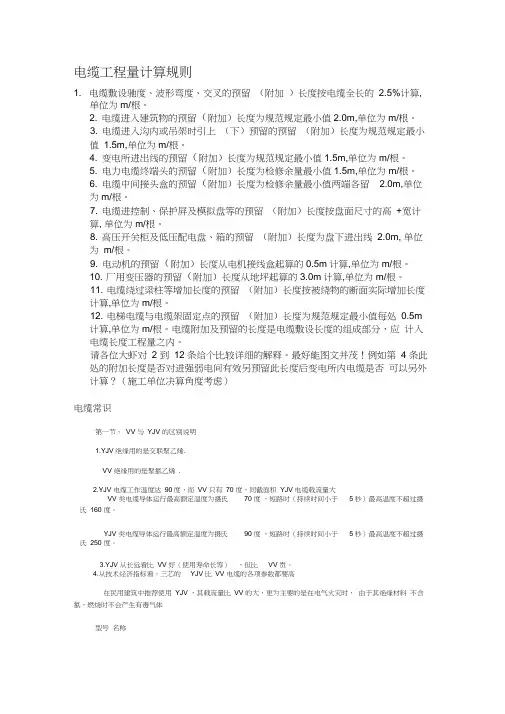

电缆工程量计算规则
电缆工程量计算规则1.电缆敷设驰度、波形弯度、交叉的预留(附加)长度按电缆全长的2.5%计算,单位为m/根。
2.电缆进入建筑物的预留(附加)长度为规范规定最小值2.0m,单位为m/根。
3.电缆进入沟内或吊架时引上(下)预留的预留(附加)长度为规范规定最小值1.5m,单位为m/根。
4.变电所进出线的预留(附加)长度为规范规定最小值1.5m,单位为m/根。
5.电力电缆终端头的预留(附加)长度为检修余量最小值1.5m,单位为m/根。
6.电缆中间接头盒的预留(附加)长度为检修余量最小值两端各留2.0m,单位为m/根。
7.电缆进控制、保护屏及模拟盘等的预留(附加)长度按盘面尺寸的高+宽计算,单位为m/根。
8.高压开关柜及低压配电盘、箱的预留(附加)长度为盘下进出线2.0m,单位为m/根。
9.电动机的预留(附加)长度从电机接线盒起算的0.5m计算,单位为m/根。
10.厂用变压器的预留(附加)长度从地坪起算的3.0m计算,单位为m/根。
11.电缆绕过梁柱等增加长度的预留(附加)长度按被绕物的断面实际增加长度计算,单位为m/根。
12.电梯电缆与电缆架固定点的预留(附加)长度为规范规定最小值每处0.5m计算,单位为m/根。
电缆附加及预留的长度是电缆敷设长度的组成部分，应计入电缆长度工程量之内。
电缆知识第一节、VV与YJV的区别说明1.YJV绝缘用的是交联聚乙烯.VV绝缘用的是聚氯乙烯.2.YJV电缆事情温度达90度，而VV只有70度，同截面积YJV电缆载流量大。
VV类电缆导体运行最高额定温度为摄氏70度，短路时（持续时间小于5秒）最高温度不超过摄氏160度。
YJV类电缆导体运行最高额定温度为摄氏90度，短路时（持续时间小于5秒）最高温度不超过摄氏250度。
3.YJV从长远看比VV好（使用寿命长等），但比VV贵。
4.从技术经济指标看，三芯的YJV比VV电缆的各项参数都要高。
在民用建筑中举荐使用YJV，其载流量比VV的大，更加首要的是在电气火警时，由于其绝缘资料不含氯，燃烧时不会产生有毒气体DF-VV聚氯乙烯绝缘聚氯乙烯护套预制带分支电缆DF-ZR-VV聚氯乙烯绝缘聚氯乙烯护套预制带分支阻燃电缆DF-NH-VV聚氯乙烯绝缘聚氯乙烯护套预制带分支耐火电缆DF-YJV交联聚乙烯绝缘聚氯乙烯护套预制带分支电缆DF-ZR-YJV交联聚乙烯绝缘聚氯乙烯护套预制带分支阻燃电缆DF-NH-YJV交联聚乙烯绝缘聚氯乙烯护套预制带分支耐火电缆电缆表示方法为：型号+电压等级+主干电缆截面+分支电缆截面五、预制带分支电缆主要参数电气安装工程规范1一般规定1.1本章适用于住宅单相人户配电箱户表后的室内电路布线及电器、灯具安装。
电缆工程量计算规则
电缆工程量计算规则1. 电缆敷设驰度、波形弯度、交叉的预留(附加)长度按电缆全长的2.5%计算,单位为m/根。
2.电缆进入建筑物的预留(附加)长度为规范规定最小值2.0m,单位为m/根。
3.电缆进入沟内或吊架时引上(下)预留的预留(附加)长度为规范规定最小值1.5m,单位为m/根。
4.变电所进出线的预留(附加)长度为规范规定最小值1.5m,单位为m/根。
5.电力电缆终端头的预留(附加)长度为检修余量最小值1.5m,单位为m/根。
6.电缆中间接头盒的预留(附加)长度为检修余量最小值两端各留2.0m,单位为m/根。
7.电缆进控制、保护屏及模拟盘等的预留(附加)长度按盘面尺寸的高+宽计算,单位为m/根。
8.高压开关柜及低压配电盘、箱的预留(附加)长度为盘下进出线2.0m,单位为m/根。
9.电动机的预留(附加)长度从电机接线盒起算的0.5m计算,单位为m/根。
10.厂用变压器的预留(附加)长度从地坪起算的3.0m计算,单位为m/根。
11.电缆绕过梁柱等增加长度的预留(附加)长度按被绕物的断面实际增加长度计算,单位为m/根。
12.电梯电缆与电缆架固定点的预留(附加)长度为规范规定最小值每处0.5m计算,单位为m/根。
电缆附加及预留的长度是电缆敷设长度的组成部分，应计入电缆长度工程量之内。
请各位大虾对2到12条给个比较详细的解释。
最好能图文并茂！例如第4条此处的附加长度是否对进强弱电间有效另预留此长度后变电所内电缆是否可以另外计算？（施工单位决算角度考虑）电缆常识第一节、VV与YJV的区别说明1.YJV绝缘用的是交联聚乙烯.VV绝缘用的是聚氯乙烯.2.YJV电缆工作温度达90度，而VV只有70度，同截面积YJV电缆载流量大。
VV类电缆导体运行最高额定温度为摄氏70度，短路时（持续时间小于5秒）最高温度不超过摄氏160度。
YJV类电缆导体运行最高额定温度为摄氏90度，短路时（持续时间小于5秒）最高温度不超过摄氏250度。
电缆工程量计算规则计算式
电缆工程量计算规则计算式
电缆工程量计算是指根据工程实际情况，按照规定的计算方法和计算公式计算电缆的长度、重量、截面积等工程量。
以下是常见的电缆工程量计算规则及其计算公式。
1. 电缆长度计算公式：
电缆长度 = 建筑物高度 + 楼层数×楼高度 + 楼间距×楼层数
2. 电缆截面积计算公式：
电缆截面积 = 电流×电缆长度 / (电压×电缆损耗率)
3. 电缆重量计算公式：
电缆重量 = 电缆截面积×电缆长度×密度
4. 电缆电阻计算公式：
电缆电阻 = 电阻率×电缆长度 / 电缆截面积
以上是常见的电缆工程量计算规则及其计算公式，实际计算时应根据工程实际情况选择适当的公式进行计算。
- 1 -。
电缆工程量计算规则
电缆工程量计算规则1. 电缆敷设驰度、波形弯度、交叉的预留(附加)长度按电缆全长的2.5%计算,单位为m/根。
2.电缆进入建筑物的预留(附加)长度为规范规定最小值2.0m,单位为m/根。
3.电缆进入沟内或吊架时引上(下)预留的预留(附加)长度为规范规定最小值1.5m,单位为m/根。
4.变电所进出线的预留(附加)长度为规范规定最小值1.5m,单位为m/根。
5.电力电缆终端头的预留(附加)长度为检修余量最小值1.5m,单位为m/根。
6.电缆中间接头盒的预留(附加)长度为检修余量最小值两端各留2.0m,单位为m/根。
7.电缆进控制、保护屏及模拟盘等的预留(附加)长度按盘面尺寸的高+宽计算,单位为m/根。
8.高压开关柜及低压配电盘、箱的预留(附加)长度为盘下进出线2.0m,单位为m/根。
9.电动机的预留(附加)长度从电机接线盒起算的0.5m计算,单位为m/根。
10.厂用变压器的预留(附加)长度从地坪起算的3.0m计算,单位为m/根。
11.电缆绕过梁柱等增加长度的预留(附加)长度按被绕物的断面实际增加长度计算,单位为m/根。
12.电梯电缆与电缆架固定点的预留(附加)长度为规范规定最小值每处0.5m计算,单位为m/根。
电缆附加及预留的长度是电缆敷设长度的组成部分，应计入电缆长度工程量之内。
电缆常识第一节、VV与YJV的区别说明1.YJV绝缘用的是交联聚乙烯. VV绝缘用的是聚氯乙烯.2.YJV电缆工作温度达90度，而VV只有70度，同截面积YJV电缆载流量大。
VV类电缆导体运行最高额定温度为摄氏70度，短路时（持续时间小于5秒）最高温度不超过摄氏160度。
YJV类电缆导体运行最高额定温度为摄氏90度，短路时（持续时间小于5秒）最高温度不超过摄氏250度。
3.YJV从长远看比VV好（使用寿命长等），但比VV贵。
4.从技术经济指标看，三芯的YJV比VV电缆的各项参数都要高。
在民用建筑中推荐使用YJV，其载流量比VV的大，更为主要的是在电气火灾时，由于其绝缘材料不含氯，燃烧时不会产生有毒气体DF-VV 聚氯乙烯绝缘聚氯乙烯护套预制带分支电缆DF-ZR-VV 聚氯乙烯绝缘聚氯乙烯护套预制带分支阻燃电缆DF-NH-VV 聚氯乙烯绝缘聚氯乙烯护套预制带分支耐火电缆DF-YJV 交联聚乙烯绝缘聚氯乙烯护套预制带分支电缆DF-ZR-YJV 交联聚乙烯绝缘聚氯乙烯护套预制带分支阻燃电缆DF-NH-YJV 交联聚乙烯绝缘聚氯乙烯护套预制带分支耐火电缆电缆表示方法为：型号+电压等级+主干电缆截面+分支电缆截面举例：主干电缆绝缘为交联聚乙烯绝缘、聚氯乙烯护套、导体截面为240mm2,分支电缆绝缘为交联聚乙烯绝缘、聚氯乙烯护套、导体截面为35 mm2，表示为：DF-YJV0.6/1kV1×240+1×35。
电缆工程量计算方案
电缆工程量计算方案一、前言电缆工程是指在建筑、交通、通信、能源等领域中用于输送电力、通信信号以及控制系统的重要设施。
电缆工程量计算是电缆工程设计、施工的重要环节，是确定工程成本，提前做好物料采购准备以及施工组织、预算编制等工作的重要基础。
本方案旨在介绍电缆工程量计算的基本原理、方法以及注意事项，帮助工程师和施工人员系统、全面地了解电缆工程量计算过程，提高施工精度，减少工程风险，确保工程质量。
二、电缆工程量计算的基本原理1.电缆工程量的定义电缆工程量是指工程中所用电缆的数量和长度，通常以米为单位。
电缆工程量计算是根据设计图纸、施工方案和相关工程要求，按照国家标准和规范，计算出工程所需电缆的数量和长度，以便于施工及材料采购。
2.电缆工程量的计算方法电缆工程量的计算主要包括以下几个方面：（1）根据设计图纸和施工方案，确定工程所需电缆的类型、规格、截面积和长度，并进行合理分段，以便于计算。
（2）根据电缆的敷设方式、敷设环境和敷设条件，确定电缆的敷设方式及所需附件的数量和长度。
（3）根据电缆的导线截面积和电缆的电压等级，计算电缆所需的绝缘、外护套等材料的消耗量。
（4）根据电缆的敷设长度和敷设方式，计算电缆所需要的工程用品、辅助材料和人工。
三、电缆工程量计算的具体方法1.电缆长度的计算方法电缆长度的计算方法是根据电缆的敷设路线、敷设环境及敷设条件，结合实际情况，采用逐段计算、汇总计算的方法，确定电缆的总长度。
具体计算方法如下：（1）直线段电缆长度的计算：直线段的电缆长度等于两端点之间的距离。
（2）弯曲段电缆长度的计算：弯曲段的电缆长度等于弯曲段的长度。
（3）斜坡段电缆长度的计算：斜坡段的电缆长度等于斜坡段的长度。
2.电缆数量的计算方法电缆数量的计算方法是在电缆长度的基础上，结合电缆规格、配线类型、电缆堆放方式等因素，采用逐个计算、汇总计算的方法确定每种电缆的数量。
具体计算方法如下：（1）电缆敷设长度的计算：根据电缆的敷设长度和敷设方式，计算每种电缆的敷设数量。
电缆工程工程量计算规则
3、电缆保护管长度，除按设计规定长度计算外，遇有下列情况，应按以下规定增加保护管长度：
①横穿道路，按路基宽度两端各增加2m。
②垂直敷设时，管口距地面增加2m。
③穿过建筑物外墙时，按基础外缘以外增加1m。
④穿过排水沟时。
按沟壁外缘以外增加1m。
4、电缆保护管埋地敷设，其土方量凡有施工图注明得，按施工图计算；无施工图得，一般按沟深0、9m、沟宽按最外边得保护管两侧边缘外各增加0、3m工作面计算。
10厂用变压器3、0m从地坪起算
11电缆绕过梁柱等增加长度按实计算按被绕物得断面情况计算增加长度
12电梯电缆与电缆架固定点每处0、5m规范最小值
注：电缆附加及预留得长度就是电缆敷设长度得组成部分。
应计入电缆长度工程量之内。
7、电缆终端头及中间头均以“个”为计量单位，电力电缆与控制电缆均按一根电缆有两个终端头考虑。中间电缆头设计有图示得，按设计确定；设计没有规定得，按实际情况计算(或按平均250m一个中间头考虑)。
a1(b1)——坑口宽(m),a1(b1)=a(b) 2×h×边坡系数
放坡系数
注：a、土方量计算公式亦适用于拉线坑；
b、双接腿杆坑按带底盘得土方量计算；
c、木杆按不带底盘得土方量计算。
3、各类土质得放坡系数按下表计算
各类土质得放坡系数
土质
普通土、水坑
坚土
松砂石
泥水、流砂、岩石
放坡系数
1∶0、3
1∶0、25
(2)电杆坑得马道土、石方量按每坑0、2m3计算
(3)施工操作裕度按底、拉盘底宽每边增加0、1m。
(4)电杆坑(放边坡)计算公式：
V=h÷[6〔ab (a a1)×(b b1) a1b1〕]
式中：V——土(石)方体积(m3)
①横穿道路，按路基宽度两端各增加2m。
②垂直敷设时，管口距地面增加2m。
③穿过建筑物外墙时，按基础外缘以外增加1m。
④穿过排水沟时。
按沟壁外缘以外增加1m。
4、电缆保护管埋地敷设，其土方量凡有施工图注明得，按施工图计算；无施工图得，一般按沟深0、9m、沟宽按最外边得保护管两侧边缘外各增加0、3m工作面计算。
10厂用变压器3、0m从地坪起算
11电缆绕过梁柱等增加长度按实计算按被绕物得断面情况计算增加长度
12电梯电缆与电缆架固定点每处0、5m规范最小值
注：电缆附加及预留得长度就是电缆敷设长度得组成部分。
应计入电缆长度工程量之内。
7、电缆终端头及中间头均以“个”为计量单位，电力电缆与控制电缆均按一根电缆有两个终端头考虑。中间电缆头设计有图示得，按设计确定；设计没有规定得，按实际情况计算(或按平均250m一个中间头考虑)。
a1(b1)——坑口宽(m),a1(b1)=a(b) 2×h×边坡系数
放坡系数
注：a、土方量计算公式亦适用于拉线坑；
b、双接腿杆坑按带底盘得土方量计算；
c、木杆按不带底盘得土方量计算。
3、各类土质得放坡系数按下表计算
各类土质得放坡系数
土质
普通土、水坑
坚土
松砂石
泥水、流砂、岩石
放坡系数
1∶0、3
1∶0、25
(2)电杆坑得马道土、石方量按每坑0、2m3计算
(3)施工操作裕度按底、拉盘底宽每边增加0、1m。
(4)电杆坑(放边坡)计算公式：
V=h÷[6〔ab (a a1)×(b b1) a1b1〕]
式中：V——土(石)方体积(m3)
电缆工程量计算规则
电缆工程量计算规则1. 电缆敷设驰度、波形弯度、交叉预留(附加)长度按电缆全长2.5%计算,单位为m/根。
2.电缆进入建筑物预留(附加)长度为规范要求最小值2.0m,单位为m/根。
3.电缆进入沟内或吊架时引上(下)预留预留(附加)长度为规范要求最小值1.5m,单位为m/根。
4.变电所进出线预留(附加)长度为规范要求最小值1.5m,单位为m/根。
5.电力电缆终端头预留(附加)长度为检修余量最小值1.5m,单位为m/根。
6.电缆中间接头盒预留(附加)长度为检修余量最小值两端各留2.0m,单位为m/根。
7.电缆进控制、保护屏及模拟盘等预留(附加)长度按盘面尺寸高+宽计算,单位为m/根。
8.高压开关柜及低压配电盘、箱预留(附加)长度为盘下进出线2.0m,单位为m/根。
9.电动机预留(附加)长度从电机接线盒起算0.5m计算,单位为m/根。
10.厂用变压器预留(附加)长度从地坪起算3.0m计算,单位为m/根。
11.电缆绕过梁柱等增加长度预留(附加)长度按被绕物断面实际增加长度计算,单位为m/根。
12.电梯电缆和电缆架固定点预留(附加)长度为规范要求最小值每处0.5m计算,单位为m/根。
电缆附加及预留长度是电缆敷设长度组成部分，应计入电缆长度工程量之内。
请各位大虾对2到12条给个比较具体解释。
最好能图文并茂！比如第4条此处附加长度是否对进强弱电间有效另预留此长度后变电所内电缆是否能够另外计算？（施工单位决算角度考虑）电缆常识第一节、VV和YJV区分说明1.YJV绝缘用是交联聚乙烯.VV绝缘用是聚氯乙烯.2.YJV电缆工作温度达90度，而VV只有70度，同截面积YJV电缆载流量大。
VV类电缆导体运行最高额定温度为摄氏70度，短路时（连续时间小于5秒）最高温度不超出摄氏160度。
YJV类电缆导体运行最高额定温度为摄氏90度，短路时（连续时间小于5秒）最高温度不超出摄氏250度。
3.YJV从长远看比VV好（使用寿命长等），但比VV贵。
电缆工程量计算规则
电缆工程量计算规则1. 电缆敷设驰度、波形弯度、交叉的预留（附加）长度按电缆全长的2.5%计算,单位为m/根。
2. 电缆进入建筑物的预留（附加）长度为规范规定最小值2.0m,单位为m/根。
3. 电缆进入沟内或吊架时引上（下）预留的预留（附加）长度为规范规定最小值 1.5m,单位为m/根。
4. 变电所进出线的预留（附加）长度为规范规定最小值1.5m,单位为m/根。
5. 电力电缆终端头的预留（附加）长度为检修余量最小值1.5m,单位为m/根。
6. 电缆中间接头盒的预留（附加）长度为检修余量最小值两端各留 2.0m,单位为m/根。
7. 电缆进控制、保护屏及模拟盘等的预留（附加）长度按盘面尺寸的高+宽计算, 单位为m/根。
8. 高压开关柜及低压配电盘、箱的预留（附加）长度为盘下进出线2.0m, 单位为m/根。
9. 电动机的预留（附加）长度从电机接线盒起算的0.5m计算,单位为m/根。
10. 厂用变压器的预留（附加）长度从地坪起算的3.0m计算,单位为m/根。
11. 电缆绕过梁柱等增加长度的预留（附加）长度按被绕物的断面实际增加长度计算,单位为m/根。
12. 电梯电缆与电缆架固定点的预留（附加）长度为规范规定最小值每处0.5m计算,单位为m/根。
电缆附加及预留的长度是电缆敷设长度的组成部分，应计入电缆长度工程量之内。
请各位大虾对 2 到12 条给个比较详细的解释。
最好能图文并茂！例如第 4 条此处的附加长度是否对进强弱电间有效另预留此长度后变电所内电缆是否可以另外计算？（施工单位决算角度考虑）电缆常识第一节、VV 与YJV 的区别说明1.YJV绝缘用的是交联聚乙烯.VV 绝缘用的是聚氯乙烯.2.YJV 电缆工作温度达90度，而VV 只有70 度，同截面积YJV 电缆载流量大VV 类电缆导体运行最高额定温度为摄氏70 度，短路时（持续时间小于 5 秒）最高温度不超过摄氏160 度。
YJV 类电缆导体运行最高额定温度为摄氏90 度，短路时（持续时间小于 5 秒）最高温度不超过摄氏250 度。
电线电缆工程量计算
关于电缆工程量的计算方法一、电缆清单量（招标时的量）=电缆在箱间的净量，不含任何预留长度、驰度、波形弯度、交叉量，投标套定额时需另加进去。
二、电缆投标量= （清单量+进箱、柜等预留长度）×(1+2.5%驰度、波形弯度、交叉)1、电缆主材量= 投标量×(1+1% 电力电缆损耗，控制电缆损耗为1.5%)1、电力电缆预留长度：电缆在进入配电柜（盘下进出线），预留长度应该计多少：2m（入柜）？还是2m （入柜）+1.5m（电缆终端头）？答：首先要分清电缆是上进线，还是下进线，如果电缆由柜下“进出”线，那单根电缆实际的预留长度=(2+1.5)*1.025(波折、驰度)*1.01(损耗)，如是是上进线，那单根的预留长度=1.5*1.025(波折、驰度)*1.01(损耗)2、电缆沟、电缆保护管敷设土方的怎样计算？工程量大的话，是计人工挖还是机械挖？如果是投标阶段，怎么知道是否有工作面可以让机械作业？答：1、直埋电缆的挖、填土(石)方，除特殊要求外，两根以下电缆直埋的土方量=0.45立方/米，每增加一根电缆，其宽度增加170mm，土方量增加0.153立方/米；以上土方量系按埋深从自然地坪起算，如设计埋深超过900mm时，多挖的土方量应另行计算。
2、根据招投标的现场勘察及竞标情况确定是人工还是机械，一般情况下是根据电气定额套用人工挖土较多。
3、厂外电缆敷设，工地运输量的工程怎样确定？答：工地运输，是指厂外电缆敷设和架空线路工程定额内未计价材料从集中材料堆放点或工地仓库运至杆位上的工地运输，分人力运输和汽车运输，以"t?km"计算。
单位工程材料的汽车运输重量不足3吨时按3吨计算。
运输量计算公式如下：工程运输量＝施工图用量×(1+损耗率)预算运输重量＝工程运输量＋包装物重量(不需要包装的可不计算包装物重量)电线电缆行业用料算法(部分转）一、电线电缆材料用量铜的重量习惯的不用换算的计算方法：截面积*8.89=kg/km目前西部开发项目中涉及到的除了基础公路建设以外，水利以及水力发电成为主要工程项目，将对电线电缆行业的需求构成影响。
电缆工程量计算规则
电缆工程量计算规则
一、配电线路箱体安装量计算
配电线路箱体（包括低压配电箱、变压器箱和变电所）的量算，主要依据“配电箱体安装量计算规定”及相关设计文件确定。
1、根据电压等级，在《中国电力行业标准（DL/T543—90）低压配电线路规范》中找出相应电压等级的专用箱容板宽度，箱体数量=（专用箱容板宽度*电缆线长度或变压器长度）÷3，其中，3表示箱体容纳3根相同容板宽度的专用箱容板。
2、识别需要安装的低压配电箱户数和类型，箱体数量=低压配电箱户数÷3
3、清查线路需要安装的变压器箱和变电站，箱体数量=变压器箱及变电站数量；
二、电缆电缆工程量计算
1、水平布线电缆长度
对于低压配电线路，电缆长度的估算有两种方法：一种就是根据支持距离（一般为2米）、悬挂点之间的距离及悬挂点到双端点的距离，结合折算比例，计算出水平布线电缆长度；另一种就是根据直接测流的方法，测算出电缆长度，然后根据电力电缆安装折算比例计算出水平布线电缆的长度。
2、垂直布线电缆长度
对于垂直布线电缆，一般要进行测量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
700 100 电缆工程量计1算00
电缆要求
第一 必须使用铠装及防腐层保护的电缆 第 二 埋 地 敷 设 沟 深 度 为 800mm ， 埋 深 不 应 小 于
700mm。 第三 经过农田或66KV以上的电缆敷设时，埋设深
度不应小于1000mm。 第四 当遇到障碍物或冻土层较深的地方，则应适当
铜芯聚氯乙烯绝缘聚氯乙烯护套铜电丝编缆织工屏蔽程钢量带铠计装算控制电缆 铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽钢带铠装控制电缆
芯数 2~61
内部结构
标称截面 mm2 0.5~10
3、电缆敷设方法
（1）电缆直埋埋地敷设 将电缆直接埋设在地下的敷设方法，叫做埋
地敷设。
敷设程序：挖电缆沟——底铺沙或软土（100mm 厚）——敷设电线——盖沙或软土（100mm厚）— —盖砖或保护板——回填土
电缆工程量计算
（2）电缆沿沟支架敷设
当电缆根数大于6时，采用电缆沟敷设。 电力电缆支架间安装的水平距离为1000mm一个支
架。控制电缆为800mm一个支架。 一般电力电缆与控制电缆同沟敷设，所设计支架
的安装距离一般为800mm左右。 电缆沟验收： 电缆沟应平整，且有0.5%的坡度，沟内要保持干
加深，使电缆埋设与冻土层之下。当无法埋深时， 要采取措施，防止电缆受到损伤。
电缆工程量计算
第五 当电缆与铁路、公路、城市街道、厂区道路交 叉时，应敷设于坚固的保护管或隧道内。
第六 电缆保护管顶面距轨底或公路面的距离不应小 于1米。保护管的两端宜伸出路基两边各2米，伸出 排水沟0.5米，跨城市街道宜伸出车道路面。
电缆工程量计算
（2）控制电缆： 在配电装置中传输操作电流，连接电力
仪表，继电保护和自动控制等回路用， 属于低压电缆。 运行电压一般在交流500V或直流1000V 以下，电流不大，是间断性负荷，线芯 截面较小，一般为1.5~10mm2，均为多 芯电缆，芯数从4芯到37芯。
电缆工程量计算
控制电缆
电缆工程量计算
XQJ-C型槽式电缆桥架
XQJ-C型槽式电缆桥架是一种全封闭型电缆桥架， 它最适用于敷设计算机电缆、通信电缆、热电偶电 缆及其它高灵敏系统的控制电缆的屏蔽干拢和重腐 蚀环境中电缆的防护都有较好的效果，考虑槽式直 通作屏蔽时，表面处理用镀锌
电缆工程量计算
电缆工程量计算
XQJ-T型梯级式电缆桥架
电缆工程量计算
缺点
（1）制造工艺复杂，成本高，投资费用大。 （2）敷设后更动困难，发生故障寻找困难。 （3）修理费时，费用大。
电缆工程量计算
2、电缆的种类
电缆按其结构及作用可分为：电力电缆、控制电缆、电话电缆、 射频同轴电缆
在电力系统中最常用的有两类：电力电缆、控制电缆 （1）电力电缆：用来输送和分配大功率电能。 按照所采用的绝缘材料分为： 纸绝缘电力电缆：Z 油浸 不滴油 聚氯乙烯绝缘：没有位差限制，制造工艺简单。 橡皮绝缘：多使用在低压电力线路中。
电缆工程量计算
电力电缆
用于室内、管道、隧道、 直埋等场合，额定电压 1kV及以下输配电线路。
VV22（3X25+1X16）
1. 额定电压：0.6/1kV. 2. 电缆导体的最高额定温度为90℃，短路时（最长持续时间不超过5s）电缆 导体的最高温度不超过250℃。 3. 敷设时电缆最小弯曲半径应不小于电缆外径的10倍。
第七 多根电缆同敷于一沟时，10KV以下电缆平行 距离平均为170mm，10KV 以上为350mm。
第八 电缆埋地敷设时，要留有电缆全长的 1.5~2.5%曲折弯长度。
第九 不同使用部门的电缆，不同电压等级的电缆设 于同一电缆沟内时，电缆与电缆之间用砖或隔板隔 开，电缆间的平行距离可降为100mm。若电缆与 电缆之间不隔开，电缆间的平行距离不小于 500mm。
适用范围： 聚氯乙烯绝缘聚氯乙烯护
套控制电缆适用于额定电压 450/750及以下或0.6/1kV及 以下控制、信号、保护及测 量系统接线之用。
产品型号、名称、规格
型号 KVV KVVP KVVP2 KVV22 KVVR KVVRP KVVP-22 KVVP2-22
名称 铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆 铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制电缆 铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽控制电缆 铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆 铜芯聚氯乙烯绝缘聚氯乙烯护套控制软电缆 铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制软电缆
它具有重量轻、成本低、造型别具、安装方便、散热、透气 性好等优点，它适用于一般直轻大电缆的敷设，特别适用于 高、低动力电缆的敷设。
电缆工程量计算
托盘式电缆桥架
是石油、化工、电力、轻工、电视、电讯等方面应 用最广泛的一种，它具有重量轻、载荷大、造型美观、 结构简单、安装方便等优点，它既适合用于动力电缆 的安装，也适用于控制电缆的敷设。
燥，并防止地下水渗入。沟内应设置适当数量的 积水坑，即将沟内的积电缆水工程排量计出算 ，一般每隔50米设 一个，积水坑尺寸以400*400*400mm为宜。
（3）电缆沿支架敷设
在厂房内电缆沿墙、柱敷设，方法与电缆支 架安装相同。
电缆敷设好，再将电缆穿入管内，管 内 径 不 应 小 于 电 缆 外 径 的 1.5 倍 。 敷 设 时 要 有 0.1%的坡度。
电缆工程
1、 电缆线路
电缆线路和架空线路在电力系统中的作用完全相同， 都作为传送和分配电能之用。 它与架空线路相比，具有以下优点： （1）不受外界气候的干扰以及风、鸟害等的扰乱和影 响，供电可靠。 （2）隐蔽敷设，不影响市容美观。 （3）运行简单方便，维护工作量小。 （4）电缆的电容作用有助于提高功率因数。 （5）具有向超高压、大容量发展的更为有利的条件。 因此，电力电缆用于城市的地下电网，发电厂的引出 线路，工矿企业，事业单位内部供电以及过江、过海 峡的水下输电线路等。
种类：铸铁管、混凝土管、陶土管、石棉水 泥钢管
电缆工程量计算
（5）电缆沿钢索架设
固定卡子的距离：水平敷设时，电力电缆为 750mm ，控制电缆为600mm。垂直敷设时， 电力电缆为1500 mm，控制电缆为750 mm。
钢索
水平敷设
电缆工程量计算
（6）电缆桥架
现正广泛使用，特别是在高层建筑中。
电缆要求
第一 必须使用铠装及防腐层保护的电缆 第 二 埋 地 敷 设 沟 深 度 为 800mm ， 埋 深 不 应 小 于
700mm。 第三 经过农田或66KV以上的电缆敷设时，埋设深
度不应小于1000mm。 第四 当遇到障碍物或冻土层较深的地方，则应适当
铜芯聚氯乙烯绝缘聚氯乙烯护套铜电丝编缆织工屏蔽程钢量带铠计装算控制电缆 铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽钢带铠装控制电缆
芯数 2~61
内部结构
标称截面 mm2 0.5~10
3、电缆敷设方法
（1）电缆直埋埋地敷设 将电缆直接埋设在地下的敷设方法，叫做埋
地敷设。
敷设程序：挖电缆沟——底铺沙或软土（100mm 厚）——敷设电线——盖沙或软土（100mm厚）— —盖砖或保护板——回填土
电缆工程量计算
（2）电缆沿沟支架敷设
当电缆根数大于6时，采用电缆沟敷设。 电力电缆支架间安装的水平距离为1000mm一个支
架。控制电缆为800mm一个支架。 一般电力电缆与控制电缆同沟敷设，所设计支架
的安装距离一般为800mm左右。 电缆沟验收： 电缆沟应平整，且有0.5%的坡度，沟内要保持干
加深，使电缆埋设与冻土层之下。当无法埋深时， 要采取措施，防止电缆受到损伤。
电缆工程量计算
第五 当电缆与铁路、公路、城市街道、厂区道路交 叉时，应敷设于坚固的保护管或隧道内。
第六 电缆保护管顶面距轨底或公路面的距离不应小 于1米。保护管的两端宜伸出路基两边各2米，伸出 排水沟0.5米，跨城市街道宜伸出车道路面。
电缆工程量计算
（2）控制电缆： 在配电装置中传输操作电流，连接电力
仪表，继电保护和自动控制等回路用， 属于低压电缆。 运行电压一般在交流500V或直流1000V 以下，电流不大，是间断性负荷，线芯 截面较小，一般为1.5~10mm2，均为多 芯电缆，芯数从4芯到37芯。
电缆工程量计算
控制电缆
电缆工程量计算
XQJ-C型槽式电缆桥架
XQJ-C型槽式电缆桥架是一种全封闭型电缆桥架， 它最适用于敷设计算机电缆、通信电缆、热电偶电 缆及其它高灵敏系统的控制电缆的屏蔽干拢和重腐 蚀环境中电缆的防护都有较好的效果，考虑槽式直 通作屏蔽时，表面处理用镀锌
电缆工程量计算
电缆工程量计算
XQJ-T型梯级式电缆桥架
电缆工程量计算
缺点
（1）制造工艺复杂，成本高，投资费用大。 （2）敷设后更动困难，发生故障寻找困难。 （3）修理费时，费用大。
电缆工程量计算
2、电缆的种类
电缆按其结构及作用可分为：电力电缆、控制电缆、电话电缆、 射频同轴电缆
在电力系统中最常用的有两类：电力电缆、控制电缆 （1）电力电缆：用来输送和分配大功率电能。 按照所采用的绝缘材料分为： 纸绝缘电力电缆：Z 油浸 不滴油 聚氯乙烯绝缘：没有位差限制，制造工艺简单。 橡皮绝缘：多使用在低压电力线路中。
电缆工程量计算
电力电缆
用于室内、管道、隧道、 直埋等场合，额定电压 1kV及以下输配电线路。
VV22（3X25+1X16）
1. 额定电压：0.6/1kV. 2. 电缆导体的最高额定温度为90℃，短路时（最长持续时间不超过5s）电缆 导体的最高温度不超过250℃。 3. 敷设时电缆最小弯曲半径应不小于电缆外径的10倍。
第七 多根电缆同敷于一沟时，10KV以下电缆平行 距离平均为170mm，10KV 以上为350mm。
第八 电缆埋地敷设时，要留有电缆全长的 1.5~2.5%曲折弯长度。
第九 不同使用部门的电缆，不同电压等级的电缆设 于同一电缆沟内时，电缆与电缆之间用砖或隔板隔 开，电缆间的平行距离可降为100mm。若电缆与 电缆之间不隔开，电缆间的平行距离不小于 500mm。
适用范围： 聚氯乙烯绝缘聚氯乙烯护
套控制电缆适用于额定电压 450/750及以下或0.6/1kV及 以下控制、信号、保护及测 量系统接线之用。
产品型号、名称、规格
型号 KVV KVVP KVVP2 KVV22 KVVR KVVRP KVVP-22 KVVP2-22
名称 铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆 铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制电缆 铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽控制电缆 铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆 铜芯聚氯乙烯绝缘聚氯乙烯护套控制软电缆 铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制软电缆
它具有重量轻、成本低、造型别具、安装方便、散热、透气 性好等优点，它适用于一般直轻大电缆的敷设，特别适用于 高、低动力电缆的敷设。
电缆工程量计算
托盘式电缆桥架
是石油、化工、电力、轻工、电视、电讯等方面应 用最广泛的一种，它具有重量轻、载荷大、造型美观、 结构简单、安装方便等优点，它既适合用于动力电缆 的安装，也适用于控制电缆的敷设。
燥，并防止地下水渗入。沟内应设置适当数量的 积水坑，即将沟内的积电缆水工程排量计出算 ，一般每隔50米设 一个，积水坑尺寸以400*400*400mm为宜。
（3）电缆沿支架敷设
在厂房内电缆沿墙、柱敷设，方法与电缆支 架安装相同。
电缆敷设好，再将电缆穿入管内，管 内 径 不 应 小 于 电 缆 外 径 的 1.5 倍 。 敷 设 时 要 有 0.1%的坡度。
电缆工程
1、 电缆线路
电缆线路和架空线路在电力系统中的作用完全相同， 都作为传送和分配电能之用。 它与架空线路相比，具有以下优点： （1）不受外界气候的干扰以及风、鸟害等的扰乱和影 响，供电可靠。 （2）隐蔽敷设，不影响市容美观。 （3）运行简单方便，维护工作量小。 （4）电缆的电容作用有助于提高功率因数。 （5）具有向超高压、大容量发展的更为有利的条件。 因此，电力电缆用于城市的地下电网，发电厂的引出 线路，工矿企业，事业单位内部供电以及过江、过海 峡的水下输电线路等。
种类：铸铁管、混凝土管、陶土管、石棉水 泥钢管
电缆工程量计算
（5）电缆沿钢索架设
固定卡子的距离：水平敷设时，电力电缆为 750mm ，控制电缆为600mm。垂直敷设时， 电力电缆为1500 mm，控制电缆为750 mm。
钢索
水平敷设
电缆工程量计算
（6）电缆桥架
现正广泛使用，特别是在高层建筑中。
