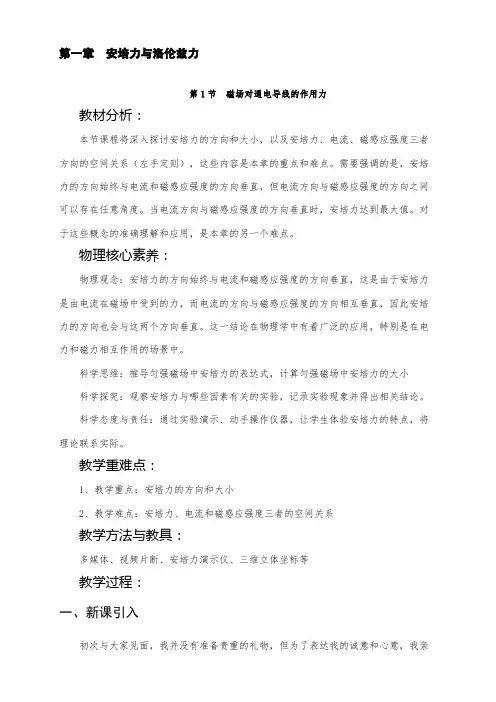

第一章安培力与洛伦兹力第1节磁场对通电导线的作用力教材分析：本节课程将深入探讨安培力的方向和大小，以及安培力、电流、磁感应强度三者方向的空间关系（左手定则），这些内容是本章的重点和难点。
需要强调的是，安培力的方向始终与电流和磁感应强度的方向垂直，但电流方向与磁感应强度的方向之间可以存在任意角度。
当电流方向与磁感应强度的方向垂直时，安培力达到最大值。
对于这些概念的准确理解和应用，是本章的另一个难点。
物理核心素养：物理观念：安培力的方向始终与电流和磁感应强度的方向垂直，这是由于安培力是由电流在磁场中受到的力，而电流的方向与磁感应强度的方向相互垂直，因此安培力的方向也会与这两个方向垂直。
这一结论在物理学中有着广泛的应用，特别是在电力和磁力相互作用的场景中。
科学思维：推导匀强磁场中安培力的表达式，计算匀强磁场中安培力的大小科学探究：观察安培力与哪些因素有关的实验，记录实验现象并得出相关结论。
科学态度与责任：通过实验演示、动手操作仪器，让学生体验安培力的特点，将理论联系实际。
教学重难点：1、教学重点：安培力的方向和大小2、教学难点：安培力、电流和磁感应强度三者的空间关系教学方法与教具：多媒体、视频片断、安培力演示仪、三维立体坐标等教学过程：一、新课引入初次与大家见面，我并没有准备贵重的礼物，但为了表达我的诚意和心意，我亲手制作了一个小爱心。
这个爱心虽然微小，但寄托了我的祝福和希望，希望你们能够喜欢这份简单而真挚的礼物。
(播放动图、音频）问题：为什么“心”会转动？其中会有怎么样的规律呢？通过前面的学习我们知道了磁场对通电导线会有力的作用。
安培在这方面有杰出的贡献，为了纪念他，我们把通电导线在磁场中所受的作用力叫做安培力。
电流的单位是A ，说的就是他。
大家应该熟悉了吧。
我们高一学习力的时候，知道力的三要素是力的大小，力的方向和作用点。
通电导线在磁场中所受的作用力作用点肯定在导线上。
那么问题：安培力的大小和方向是怎么样的呢？二、新课教学一、知识回顾如何描述磁场强弱？在必修课中，我们已经知道了磁场对通电导线有作用力，并从这个现象入手定义了物理量——磁感应强度B ILF B 安培在研究磁场与电流的相互作用方面作出了杰出的贡献，为了纪念他，人们把通电导线在磁场中受的力称为安培力（Ampère force），把电流的单位定为安培安德烈-马里安培（法语∶André-Marie Ampere，FRS，1775年1月20日-1836年6月10日）是法国物理学家、数学家，经典电磁学的创始人之一。

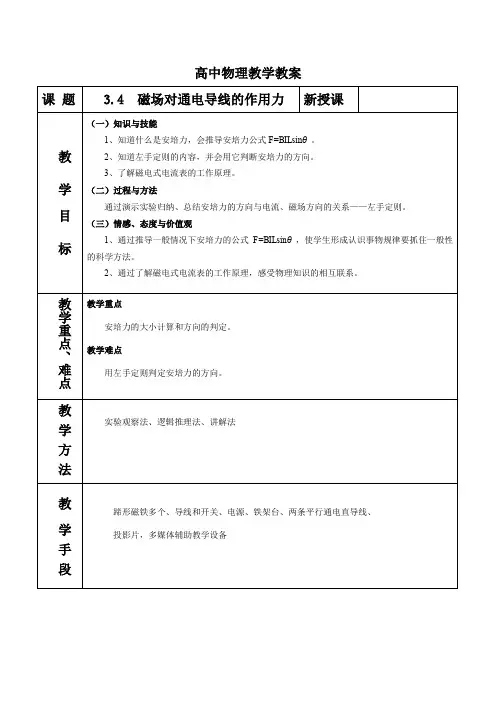

高中物理教学教案课题 3.4 磁场对通电导线的作用力新授课教学目标（一）知识与技能1、知道什么是安培力，会推导安培力公式F=BIL sinθ。
2、知道左手定则的内容，并会用它判断安培力的方向。
3、了解磁电式电流表的工作原理。
（二）过程与方法通过演示实验归纳、总结安培力的方向与电流、磁场方向的关系——左手定则。
（三）情感、态度与价值观1、通过推导一般情况下安培力的公式F=BIL sinθ，使学生形成认识事物规律要抓住一般性的科学方法。
2、通过了解磁电式电流表的工作原理，感受物理知识的相互联系。
教学重点、难点教学重点安培力的大小计算和方向的判定。
教学难点用左手定则判定安培力的方向。
教学方法实验观察法、逻辑推理法、讲解法教学手段蹄形磁铁多个、导线和开关、电源、铁架台、两条平行通电直导线、投影片，多媒体辅助教学设备教学活动（一）引入新课通过第二节的学习，我们已经初步了解磁场对通电导线的作用力。
安培在这方面的研究做出了杰出的贡献，为了纪念他，人们把通电导线在磁场中所受的作用力叫做安培力。
这节课我们对安培力作进一步的讨论。
（二）进行新课1、安培力的方向演示实验：（1）改变电流的方向现象：导体向相反的方向运动。
（2）调换磁铁两极的位置来改变磁场方向现象：导体又向相反的方向运动。
教师引导学生分析得出结论（1）安培力的方向和磁场方向、电流方向有关系。
（2）安培力的方向既跟磁场方向垂直，又跟电流方向垂直，也就是说，安培力的方向总是垂直于磁感线和通电导线所在的平面。
左手定则通电直导线所受安培力的方向和磁场方向、电流方向之间的关系，可以用左手定则来判定：伸开左手，使大拇指跟其余四个手指垂直，并且都和手掌在一个平面内，把手放入磁场中，让磁感线垂直穿入手心，并使伸开的四指指向电流的方向，那么，大拇指所指的方向就是通电导线在磁场中所受安培力的方向。
例：判断下图中导线A所受磁场力的方向。
通电平行直导线间的作用力方向如何呢？演示实验：学生活动学生观测实验现象（1）电流的方向相同时 现象：两平行导线相互靠近。

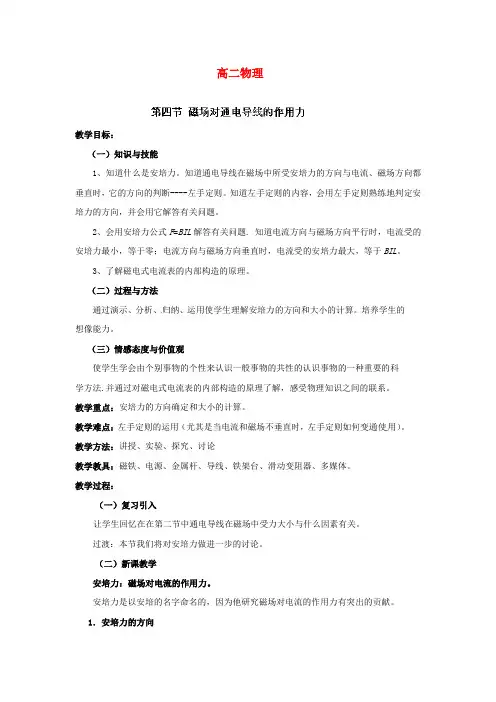

高二物理教学目标：（一）知识与技能1、知道什么是安培力。
知道通电导线在磁场中所受安培力的方向与电流、磁场方向都垂直时，它的方向的判断----左手定则。
知道左手定则的内容，会用左手定则熟练地判定安培力的方向，并会用它解答有关问题。
2、会用安培力公式F=BIL解答有关问题. 知道电流方向与磁场方向平行时，电流受的安培力最小，等于零；电流方向与磁场方向垂直时，电流受的安培力最大，等于BIL。
3、了解磁电式电流表的内部构造的原理。
（二）过程与方法通过演示、分析、归纳、运用使学生理解安培力的方向和大小的计算。
培养学生的想像能力。
（三）情感态度与价值观使学生学会由个别事物的个性来认识一般事物的共性的认识事物的一种重要的科学方法.并通过对磁电式电流表的内部构造的原理了解，感受物理知识之间的联系。
教学重点：安培力的方向确定和大小的计算。
教学难点：左手定则的运用（尤其是当电流和磁场不垂直时，左手定则如何变通使用）。
教学方法：讲授、实验、探究、讨论教学教具：磁铁、电源、金属杆、导线、铁架台、滑动变阻器、多媒体。
教学过程：（一）复习引入让学生回忆在在第二节中通电导线在磁场中受力大小与什么因素有关。
过渡：本节我们将对安培力做进一步的讨论。
（二）新课教学安培力：磁场对电流的作用力。
安培力是以安培的名字命名的，因为他研究磁场对电流的作用力有突出的贡献。
1．安培力的方向【演示】按照P85图3.1—3所示进行演示。
（1）改变电流的方向，观察发生的现象。
［现象］导体向相反的方向运动。
（2）调换磁铁两极的位置来改变磁场方向，观察发生的现象。
［现象］导体又向相反的方向运动［教师引导学生分析得出结论］（1）安培力的方向和磁场方向、电流方向有关系。
（2）安培力的方向既跟磁场方向垂直，又跟电流方向垂直，也就是说，安培力的方向总是垂直于磁感线和通电导线所在的平面。
（P96图3.4-1）如何判断安培力的方向呢？人们通过大量的实验研究，总结出通电导线受安培力方向和电流方向、磁场图和剖面图一一引导学生展示。
1.1 磁场对通电导线的作用力一、安培力的方向1．安培力：通电导线在 中受的力．2．左手定则：伸开左手，使拇指与其余四个手指 ，并且都与 在同一个平面内；让磁感线从 垂直进入，并使四指指向 的方向，这时 所指的方向就是通电导线在磁场中所受安培力的方向．3．安培力方向与磁场方向、电流方向的关系： ， ，即F 垂直于B 与I 所决定的平面．二、安培力的大小1．垂直于磁场B 的方向放置的长为l 的通电导线，当通过的电流为I 时，所受安培力为F ＝ . 2．当磁感应强度B 的方向与电流方向成θ角时，公式F ＝ . 三、磁电式电流表1．原理：安培力与电流的关系．通电线圈在磁场中受到 而偏转，线圈偏转的角度越大，被测电流就越 ．根据 的偏转方向，可以知道被测电流的方向． 2．构造：磁体、线圈、螺旋弹簧、指针、极靴．3．特点：极靴与铁质圆柱间的磁场沿 方向，线圈无论转到什么位置，它的平面都跟磁感线 ，且线圈左右两边所在处的磁感应强度大小 ．4．优点：灵敏度高，可以测出很弱的电流．缺点：线圈的导线很细，允许通过的电流很弱．考点一：两根通电导线之间的作用力方向【例1】在正三角形ABC 的三个顶点A 、B 、C 处，各固定有一根垂直于三角形的长直导线，每根导线通有大小相同的恒定电流，电流方向如图所示，已知导线A 受到的安培力大小为F ，则导线C 受到的安培力（ ）A ．大小为F ，方向平行AB 向左下 B ．大小为F ，方向平行AB 向右上基础知识梳理典型例题分析C，方向垂直AB向右下D，方向垂直AB向左上【变式练习】1．如图所示，两个完全相同的闭合导线环挂在光滑绝缘的水平横杆上，当导线环中通有反向电流后，两导线环开始运动，以下关于两导线环运动情况的说法正确的是（）A．二者相互靠近，各自做匀变速直线运动B．二者相互远离，各自做加速度减小的直线运动C．二者相互靠近，各自做加速度减小的直线运动D．二者相互远离，各自做加速度增大的直线运动2．如图所示，矩形abcd的边长bc是ab的2倍，两细长直导线通有大小相等、方向相反的电流，垂直穿过矩形平面，与平面交于e、f两点，其中e、f分别为ad、bc的中点。

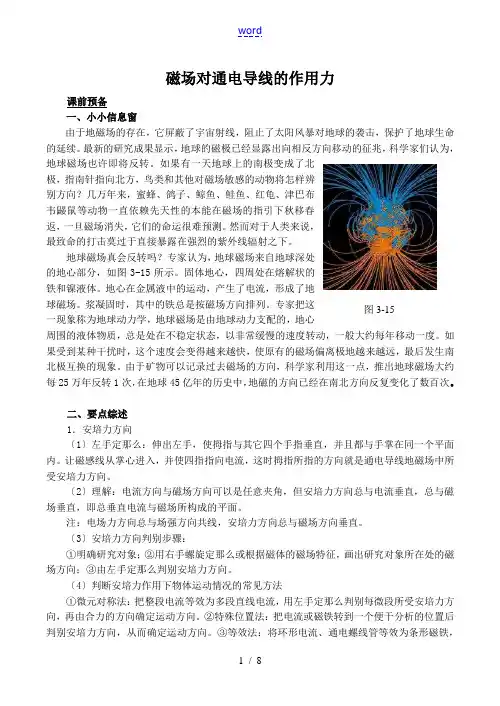

磁场对通电导线的作用力课前预备一、小小信息窗由于地磁场的存在，它屏蔽了宇宙射线，阻止了太阳风暴对地球的袭击，保护了地球生命的延续。
最新的研究成果显示，地球的磁极已经显露出向相反方向移动的征兆，科学家们认为，地球磁场也许即将反转。
如果有一天地球上的南极变成了北极，指南针指向北方，鸟类和其他对磁场敏感的动物将怎样辨别方向？几万年来，蜜蜂、鸽子、鲸鱼、鲑鱼、红龟、津巴布韦鼹鼠等动物一直依赖先天性的本能在磁场的指引下秋移春返，一旦磁场消失，它们的命运很难预测。
然而对于人类来说，最致命的打击莫过于直接暴露在强烈的紫外线辐射之下。
地球磁场真会反转吗？专家认为，地球磁场来自地球深处的地心部分，如图3-15所示。
固体地心，四周处在熔解状的铁和镍液体。
地心在金属液中的运动，产生了电流，形成了地球磁场。
浆凝固时，其中的铁总是按磁场方向排列。
专家把这图3-15一现象称为地球动力学，地球磁场是由地球动力支配的，地心周围的液体物质，总是处在不稳定状态，以非常缓慢的速度转动，一般大约每年移动一度。
如果受到某种干扰时，这个速度会变得越来越快，使原有的磁场偏离极地越来越远，最后发生南北极互换的现象。
由于矿物可以记录过去磁场的方向，科学家利用这一点，推出地球磁场大约每25万年反转1次，在地球45亿年的历史中，地磁的方向已经在南北方向反复变化了数百次。
二、要点综述1．安培力方向〔1〕左手定那么：伸出左手，使拇指与其它四个手指垂直，并且都与手掌在同一个平面内。
让磁感线从掌心进入，并使四指指向电流，这时拇指所指的方向就是通电导线地磁场中所受安培力方向。
〔2〕理解：电流方向与磁场方向可以是任意夹角，但安培力方向总与电流垂直，总与磁场垂直，即总垂直电流与磁场所构成的平面。
注：电场力方向总与场强方向共线，安培力方向总与磁场方向垂直。
〔3〕安培力方向判别步骤：①明确研究对象；②用右手螺旋定那么或根据磁体的磁场特征，画出研究对象所在处的磁场方向；③由左手定那么判别安培力方向。

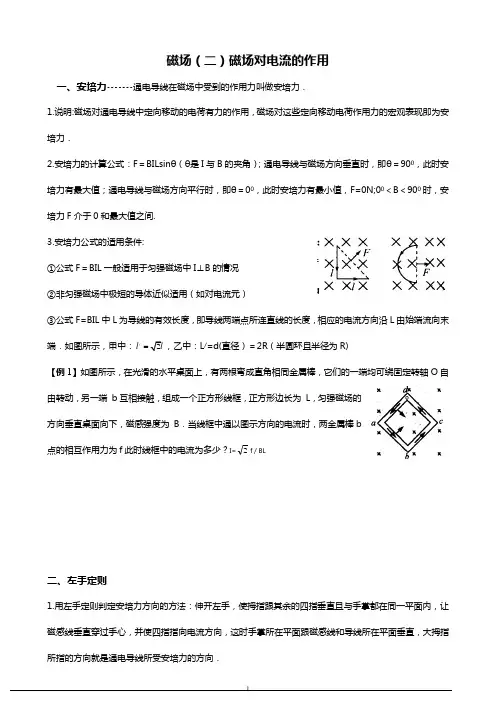

磁场（二）磁场对电流的作用一、安培力-------通电导线在磁场中受到的作用力叫做安培力．1.说明:磁场对通电导线中定向移动的电荷有力的作用，磁场对这些定向移动电荷作用力的宏观表现即为安培力．2.安培力的计算公式：F＝BILsinθ（θ是I与B的夹角）；通电导线与磁场方向垂直时，即θ＝900，此时安培力有最大值；通电导线与磁场方向平行时，即θ＝00，此时安培力有最小值，F=0N;00＜B＜900时，安培力F介于0和最大值之间.3.安培力公式的适用条件:①公式F＝BIL一般适用于匀强磁场中I⊥B的情况②非匀强磁场中极短的导体近似适用（如对电流元）③公式F=BIL中L为导线的有效长度，即导线两端点所连直线的长度，相应的电流方向沿L由始端流向末端．如图所示，甲中：/l ，乙中：L/=d(直径）＝2R（半圆环且半径为R)【例1】如图所示，在光滑的水平桌面上，有两根弯成直角相同金属棒，它们的一端均可绕固定转轴O自由转动，另一端 b互相接触，组成一个正方形线框，正方形边长为 L，匀强磁场的方向垂直桌面向下，磁感强度为 B．当线框中通以图示方向的电流时，两金属棒b点的相互作用力为f此时线框中的电流为多少？I=2f／BL二、左手定则1.用左手定则判定安培力方向的方法：伸开左手，使拇指跟其余的四指垂直且与手掌都在同一平面内，让磁感线垂直穿过手心，并使四指指向电流方向，这时手掌所在平面跟磁感线和导线所在平面垂直，大拇指所指的方向就是通电导线所受安培力的方向．2.安培力F的方向既与磁场方向垂直，又与通电导线垂直,即F跟BI所在的面垂直．但B与I的方向不一定垂直．3.安培力F、磁感应强度B、电流1三者的关系①已知I,B的方向，可惟一确定F的方向；②已知F、B的方向，且导线的位置确定时，可惟一确定I的方向；③已知F,1的方向时，磁感应强度B的方向不能惟一确定．4.由于B,I,F的方向关系常是在三维的立体空间，所以求解本部分问题时，应具有较好的空间想象力，要善于把立体图画变成易于分析的平面图，即画成俯视图，剖视图，侧视图等．【例2】质量为m的通电细杆ab置于倾角为θ的平行导轨上，导轨宽度为d，杆ab与导轨间的摩擦因数为μ．有电流时aB恰好在导轨上静止，如图所示，如图10—19所示是沿ba方向观察时的四个平面图，标出了四种不同的匀强磁场方向，其中杆与导轨间摩擦力可能为零的是（AB）【例3】在同一平面内有两根平行的通电导线a与b，关于它们相互作用力方向的判断．正确的是（）A．通以同向电流时，互相吸引 B．通以同向电流时，互相排斥C．通以反向电流时，互相吸引 D．通以反向电流时，互相排斥【例4】如图所示，一条形磁铁放在水平桌面上在其左上方固定一根与磁铁垂直的长直导线，当导线通以如图所示方向电流时（）A．磁铁对桌面的压力减小，且受到向左的摩擦力作用B．磁铁对桌面的压力减小，且受到向右的摩擦力作用C．磁铁对桌面的压力增大，且受到向左的摩擦力作用D．磁铁对桌面的压力增大，且受到向右的摩擦力作用二、安培力的的综合应用1、安培力作用下物体的运动方向的判断（1）电流元法：即把整段电流等效为多段直线电流元，先用左手定则判断出每小段电流元所受安培力的方向，从而判断整段电流所受合力方向，最后确定运动方向．（2）特殊位置法：把电流或磁铁转到一个便于分析的特殊位置后再判断安培力方向，从而确定运动方向．（3）等效法：环形电流和通电螺线管都可以等效成条形磁铁，条形磁铁也可等效成环形电流或通电螺线管，通电螺线管也可以等效成很多匝的环形电流来分析．（4）转换研究对象法：因为电流之间，电流与磁体之间相互作用满足牛顿第三定律，这样，定性分析磁体在电流磁场作用下如何运动的问题，可先分析电流在磁体磁场中所受的安培力，然后由牛顿第三定律，再确定磁体所受电流作用力，从而确定磁体所受合力及运动方向．【例5】.如图在条形磁铁N极处悬挂一个线圈，当线圈中通有逆时针方向的电流时，线圈将向哪个方向偏转？右偏转。
河北师范大学附属民族学院 高中部 理综组§3.4 通电导线在磁场中受到的力（二） 同步导学案【学习目标】1．通过实验探究知道安培力的方向与电流、磁感应强度方向的关系。
2．会用左手定则判断安培力的方向．3．推导匀强磁场中安培力的表达式，计算匀强磁场中安培力的大小． 【自主学习】安培力的大小：垂直于磁场方向的通电直导线，受到的安培力的大小的跟通电导线在磁场中的长度有关，导线长作用力 ；导线短，作用力 。
用公式表示为 。
（1）当B 与I 垂直时， （安培力有最大值） （2）当B 与I 不垂直，存在夹角θ时，（3）当B 与I 平行时， （安培力有最小值） 【例题探究】1.如下图所示，在匀强磁场中放有下列各种形状的通电导线，电流强度为I ，磁感应强度为B ，求各导线所受到的安培力．F A ＝________ F B ＝________ F C ＝________ F D ＝________【拓展】弯曲导线的有效长度L ，等于连接两端点直线的长度(如图所示)；相应的电流沿L 由始端流向末端．公式F ＝IBLsin θ中的Lsin θ也可以理解为垂直于磁场方向的“有效长度”．2．质量为0.5㎏的金属杆在相距1m 的水平轨道上与轨道垂直放置，金属杆上通以I=4A 的恒定电流，如图所示，匀强磁场B 垂直轨道平面，金属杆与轨道间动摩擦因数为0.2，求当金属杆匀速运动时匀强磁场的磁感应强度B 的大小。
3．质量为m 、长度为L 的导体棒MN 静止在水平导轨上．通过MN 的电流为I ，匀强磁场的磁感应强度为B ，与导轨平面成θ角斜向上，如图所示．求MN 受到的支持力和摩擦力的大小．【巩固提升】在倾角为α的光滑斜面上，置一通有电流I ，长为L ，质量为m 的导体棒，如图所示， 试问：(1)欲使棒静止在斜面上，外加匀强磁场的磁感应强度B 的最小值和方向．(2)欲使棒静止在斜面上且对斜面无压力，外加匀强磁场的磁感应强度B 的大小和方向．。
