吸收式制冷和蒸汽压缩制冷相比的特点和区别

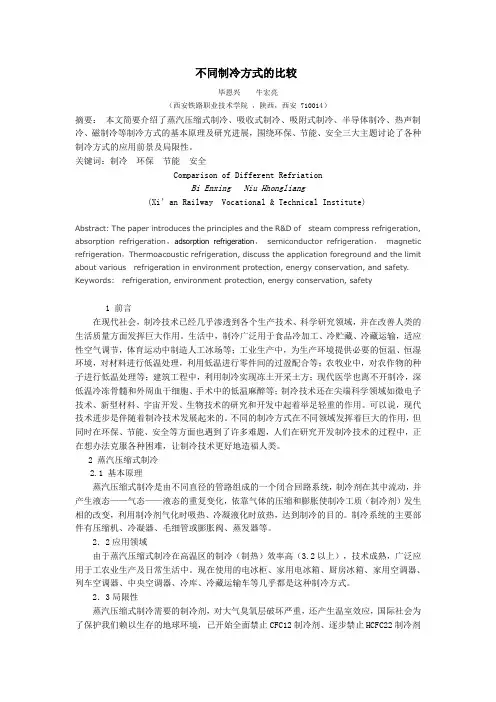

不同制冷方式的比较毕恩兴牛宏亮（西安铁路职业技术学院，陕西，西安 710014）摘要：本文简要介绍了蒸汽压缩式制冷、吸收式制冷、吸附式制冷、半导体制冷、热声制冷、磁制冷等制冷方式的基本原理及研究进展，围绕环保、节能、安全三大主题讨论了各种制冷方式的应用前景及局限性。

关键词：制冷环保节能安全Comparison of Different RefriationBi Enxing Niu Hhongliang(Xi’an Railway Vocational & Technical Institute)Abstract: The paper introduces the principles and the R&D of steam compress refrigeration, absorption refrigeration，adsorption refrigeration，semiconductor refrigeration，magnetic refrigeration，Thermoacoustic refrigeration, discuss the application foreground and the limit about various refrigeration in environment protection, energy conservation, and safety. Keywords: refrigeration, environment protection, energy conservation, safety1 前言在现代社会，制冷技术已经几乎渗透到各个生产技术、科学研究领域，并在改善人类的生活质量方面发挥巨大作用。

生活中，制冷广泛用于食品冷加工、冷贮藏、冷藏运输，适应性空气调节，体育运动中制造人工冰场等；工业生产中，为生产环境提供必要的恒温、恒湿环境，对材料进行低温处理，利用低温进行零件间的过盈配合等；农牧业中，对农作物的种子进行低温处理等；建筑工程中，利用制冷实现冻土开采土方；现代医学也离不开制冷，深低温冷冻骨髓和外周血干细胞、手术中的低温麻醉等；制冷技术还在尖端科学领域如微电子技术、新型材料、宇宙开发、生物技术的研究和开发中起着举足轻重的作用。

吸收式制冷和蒸汽压缩制冷相比的特点和区别制冷技术是为了在恒温条件下将热能从低温物体移动到高温物体，达到降温升温的目的。

目前制冷技术主要有吸收式制冷和蒸汽压缩制冷两种类型，本文将从工作原理、能源效率、适用范围、设备价格等方面探讨两种制冷技术的特点和区别。

一、工作原理吸收式制冷的工作原理是利用溶液的可逆吸附性能，将蒸发器中的制冷剂蒸气吸收到吸收器中的溶液中，在放热器中加热使溶液分解，从而释放吸附的制冷剂制冷。

因此，吸收式制冷不需要机械压缩制冷剂，而是利用吸收剂的吸收和脱吸收，将制冷剂从低温处移动到高温处。

蒸汽压缩制冷则利用制冷剂的物理特性，将蒸发器中的低温制冷剂蒸汽压缩成高温高压的制冷剂气体，再通过冷凝器中的冷却水，将高温高压制冷剂气体冷凝成高压液体，然后经过节流阀降压扩容，变成低温低压的蒸汽，从而实现制冷效果。

因此，吸收式制冷和蒸汽压缩制冷的工作原理存在很大的差异，吸收式制冷利用吸收剂吸附制冷剂的物理性质传递热量，而蒸汽压缩制冷则利用机械压缩使制冷剂在不同状态之间转化。

二、能源效率吸收式制冷和蒸汽压缩制冷在能源效率方面也存在一定的差异。

吸收式制冷主要依靠热源供能，因此能源利用率高，可以使用太阳能、生物质、工业余热等一些低品位能源。

而蒸汽压缩制冷则需要很高的电功率支持制冷剂的压缩和膨胀，因此能源利用率低。

可以通过COP（Coefficient of Performance，性能系数）的比较看出吸收式制冷和蒸汽压缩制冷的性能差异。

COP是指制冷器的制冷量与耗费能量的比值，COP值越高制冷效率越高。

吸收式制冷机的COP通常在0.6-1.0之间，高于蒸汽压缩制冷机的COP值（通常在2.5-5.0之间）。

但是吸收式制冷并不需要额外的动力来源，所以独立地运行在没有电源的地方，所以总体能源消耗是比较低的，这也是吸收式制冷在某些特定的场合下的优势。

三、应用范围吸收式制冷和蒸汽压缩制冷在应用范围上也存在着很大的差异。

吸收式和压缩式制冷机的比较
从理论讲工作原理是相同的。

吸收式制冷装置由发生器、冷凝器、蒸发器、吸收器、循环泵、节流阀等部件组成,与压缩式制冷系统相似，吸收式制冷装置的发生器、吸收器就相当于压缩式制冷系统中的压缩机，原理上都是通过制冷剂的状态变化来吸收被冷却物体的热量。

不同的是吸收式制冷装置无需动力源只需热源（废弃热源最好）。

循环过程：在发生器中加热工质对并使工质对中大部分低沸点制冷剂蒸发出来，制冷剂蒸气进入冷凝器中，又被冷却介质冷凝成制冷剂液体，再经节流器降压到蒸发压力，制冷剂经节流进入蒸发器中，吸收被冷却系统中的热量形成蒸发压力下的制冷剂蒸气，在发生器中吸收剂与从蒸发器出来的低压制冷剂蒸气相混合，吸收低压制冷剂蒸气并恢复到原来的浓度，周而复始。

与压缩式制冷机原理相对即可看出它们的相同之处。

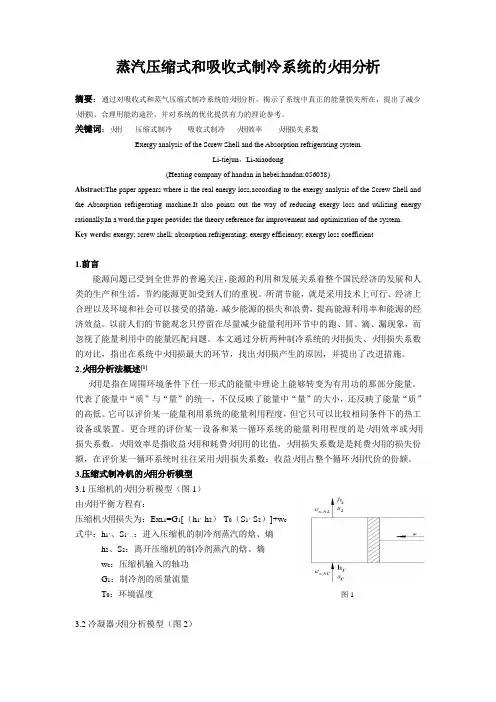

蒸汽压缩式和吸收式制冷系统的火用分析摘要：通过对吸收式和蒸气压缩式制冷系统的火用分析，揭示了系统中真正的能量损失所在，提出了减少火用损、合理用能的途径，并对系统的优化提供有力的理论参考。

关键词：火用压缩式制冷吸收式制冷火用效率火用损失系数Exergy analysis of the Screw Shell and the Absorption refrigerating systemLi-tiejun，Li-xiaodong(Heating company of handan in hebei;handan;056038)Abstract:The paper appears where is the real energy loss,according to the exergy analysis of the Screw Shell and the Absorption refrigerating machine.It also points out the way of reducing exergy loss and utilizing energy rationally.In a word,the paper peovides the theory reference for improvement and optimization of the system.Key werds: exergy; screw shell; absorption refrigerating; exergy efficiency; exergy loss coefficient1.前言能源问题已受到全世界的普遍关注，能源的利用和发展关系着整个国民经济的发展和人类的生产和生活，节约能源更加受到人们的重视。

所谓节能，就是采用技术上可行、经济上合理以及环境和社会可以接受的措施，减少能源的损失和浪费，提高能源利用率和能源的经济效益。

几种制冷方式比较制冷在生活，生产及实验各个方面都有着广泛的应用。

本文将就蒸汽压缩循环制冷，吸收式制冷，热电制冷，太阳能制冷，激光制冷，磁制冷等各种制冷方式进行比较。

蒸汽压缩式制冷在蒸汽压缩制冷循环系统中，压缩机从蒸发器吸入低温低压的制冷剂蒸汽，经压缩机绝热压缩成为高温高压的过热蒸汽，再压入冷凝器中定压冷却，并向冷却介质放出热量，然后冷却为过冷液态制冷剂，液态制冷剂经膨胀阀（或毛细管）绝热节流成为低压液态制冷剂，在蒸发器内蒸发吸收空调循环水（空气）中的热量，从而冷却空调循环水（空气）达到制冷的目的，流出低压的制冷剂被吸入压缩机，如此循环工作。

这是生产生活中最常用的制冷方式，如大多数冰箱就是以此工作原理。

它有着设备简单，制冷效果好等优点，具有最优秀的性价比。

但它所使用的制冷剂，如氟里昂等，会破坏臭氧层，对环境存在着有害影响。

吸收式制冷吸收式制冷是利用某些具有特殊性质的工质对，通过一种物质对另一种物质的吸收和释放，产生物质的状态变化，从而伴随吸热和放热过程。

吸收式制冷装置由发生器、冷凝器、蒸发器、吸收器、循环泵、节流阀等部件组成，工作介质包括制取冷量的制冷剂和吸收、解吸制冷剂的吸收剂，二者组成工质对。

稀混和溶液在发生器中被加热，分离出一定流量的冷剂蒸汽进入冷凝器中，蒸汽在冷凝器中被冷却，并凝结成液态；液态冷剂经过节流降压，进入蒸发器，在蒸发器内吸热蒸发，产生冷效应，冷剂由液态变为气态，再进入吸收器中；另外，从发生器流出的浓溶液经换热器和节流降压后进入吸收器，吸收来自蒸发器的冷剂蒸汽，吸收过程产生的稀溶液由循环泵加压，经换热器吸热升温后，重新进入发生器，如此循环制冷。

吸收式制冷以自然存在的水或氨等为制冷剂，对环境和大气臭氧层无害；以热能为驱动能源，可以利用余热、废热、太阳能等，在同一机组中还可以实现制冷和制热（采暖）的双重目的。

不过它同时也有着制冷量小且价格昂贵等缺点。

热电制冷热电制冷又称作温差电制冷，或半导体制冷，它是利用热电效应的一种制冷方法。

1.吸收式制冷和蒸汽压缩制冷相比有何特点答：吸收式制冷和蒸汽压缩式制冷一样同属于液体气化法制冷,既都是利用低沸点的液体或者让液体在低温下气化,吸取气化潜热而产生冷效应然而两者之间又有很大的区别,主要的不同之处有以下几方面：⒈吸收式制冷循环是依靠消耗热能作为补偿,从而实现“逆向传热”;而且对热能的要求不高,它们可以是低品位的工厂余热和废热,也可以是地热水,或者燃气以至经过转化成热能的太阳能;可见它对能源的利用范围很宽广,不像蒸汽压缩式制冷循环需要消耗高品位的电能,因此对于那些有余热和废热可利用的用户,吸收式制冷机在首选之列;⒉吸收式制冷机是由发生器、冷凝器、蒸发器、吸收器、溶液泵和节流阀等部件组成,除溶液泵之外没有其他运转机器设备;因此结构较为简单；另外由于运转平静,振动和噪声很小,所以尤为大会堂、医院、宾馆等用户欢迎;⒊吸收式制冷系统内虽然也分高压部分和低压部分,但溴化锂吸收式系统内的高压仅左右,故绝热无爆炸的危险;加上它所使用的工质对人体无害,因此从安全的角度看它又是十分可靠的;⒋吸收式制冷机使用的工质不像蒸汽压缩式制冷机那样使用单一的制冷剂,而是使用又吸收剂和制冷剂配对的工质对;它们呈溶液状态;其中吸收剂是对制冷剂具有极大吸收能力的物质,制冷剂则是由汽化潜热较大的物质充当;例如氨——水吸收式制冷机中的工质对,是由吸收剂——水和制冷剂——氨组成；溴化锂吸收式制冷机中的工质对,是由吸收剂——溴化锂和制冷剂——水组成;⒌吸收式制冷机基本上是属于机组型式,外接管材的消耗量较少；而且对基础和建筑物的要求都一般,所以设备以外的投资材料、土建、施工费等比较省; 如此看来,吸收式制冷机的优点是如此之多,似乎可以取代蒸汽压缩式制冷机,当然也不是这样吸收式制冷机的缺点也客观存在;首先是它的热效率低;在有废热和余热可利用的场所使用这种制冷设备是合算的,但如果特地为它建立热源则不一定经济；其次是由于换热器中大量使用铜材,所以设备投资较高；再则其冷却负荷约为蒸汽压缩式制冷机的一倍,冷却水量大,用于冷却水系统的动力耗费和水冷却设备投资比较大,因此在选择制冷机的型式时,应该做全面的技术经济分析,理应使它的优点得到充分发挥;。

吸收式制冷和蒸汽压缩制冷相比的特点和区别1.工作原理吸收式制冷利用溶液的吸热和溶剂的蒸发来实现制冷。

它包括：溶液循环、蒸发器、吸收器、冷凝器、节流装置和增湿器等基本组件。

制冷剂和吸收剂形成溶液，通过热交换过程使其分离，制冷剂在蒸发器中蒸发吸热，吸收剂在吸收器中吸收制冷剂的蒸汽，经过冷凝器散热后回到蒸发器重新开始循环。

蒸汽压缩制冷通过循环压缩和膨胀工作介质（蒸汽）的相变过程来实现制冷。

它包括：压缩机、冷凝器、节流装置和蒸发器等基本组件。

蒸汽被压缩机压缩增加温度和压力，进入冷凝器进行冷凝散热，然后通过节流装置降低温度和压力，进入蒸发器蒸发吸热，循环往复。

2.能效吸收式制冷与蒸汽压缩制冷相比，能效较低。

主要原因是吸收式制冷需要消耗大量热能来驱动吸收剂的再生过程，而蒸汽压缩制冷只需要驱动压缩机。

通过增加热能输入来提高吸收式制冷的能效是可能的，但这也会带来额外的能源消耗。

3.应用领域吸收式制冷主要适用于大型制冷设备和特殊场合。

由于吸收式制冷能够使用废热、低品位热源等，因此在工业生产、能源利用和环境保护等方面有一定的优势。

它常被用于制冷剂稀缺或有环境污染风险的场合，如在一些太阳能或废热回收系统中，以及一些高温环境下。

蒸汽压缩制冷是目前最常见的制冷技术，广泛应用于家庭和商业空调系统、冷藏冷冻设备等。

这是因为蒸汽压缩制冷具有高能效、稳定性好、体积小、运行安全可靠等优点，并且制冷剂的选择范围广泛，可以根据需求选择不同的制冷剂。

总的来说，吸收式制冷和蒸汽压缩制冷在工作原理、能效和应用领域等方面存在一些明显的区别。

吸收式制冷适用于特殊的工业和环境场合，而蒸汽压缩制冷则广泛应用于家庭和商业领域。

制冷技术的选择应该根据具体需求、能源资源和环境因素来综合考虑。

制冷技术作业思考题绪论1、制冷的定义，制冷技术主要应用于国民经济中哪些方面2、人工制冷为什么要耗能3、随着制冷技术的广泛应用，我们要注意的两个问题是什么4、空气调节用制冷技术的制冷温度范围属...常用制冷方法是什么5、我国空调能耗情况空调能耗占整个建筑能耗的百分比例第一章：蒸气压缩式制冷的热力学原理1、简述蒸气压缩式制冷循环的主要设备组成和工作过程。

简述一次节流、中间完全冷却的双级压缩制冷循环的工作流程简述一次节流、中间不完全冷却的双级压缩制冷循环的工作流程简述回热压缩制冷循环的工作流程2、为什么回热循环中，制冷剂的过热度总大于过冷度3、工人师傅在安装家用分体式空调时，将压缩机的吸气管和冷凝器的出液管紧箍在一起，并在外面包一层保温材料，这种做法对吗请简单分析。

4、制冷剂压——焓图上的一点、两线、三区分别是什么在制冷剂的压——焓图上，在同一压力下，制冷剂可能出现的五种状态是什么5、解释下列名词：过热度；再冷度；单位容积制冷量；单位质量制冷量；单级制冷循环；复叠式制冷循环（串级制冷循环）；亚临界制冷循环；跨临界制冷循环（超临界制冷循环）6、计算题第二章：制冷剂与载冷剂1、对制冷剂有哪些要求2、制冷剂R22、R717、R407c和R502表示什么制冷剂他们的主要性质及用途是什么结合时代特点，谈谈你对制冷剂有哪些新认识3、载冷剂的作用是什么对载冷剂有哪些要求4、常用载冷剂有哪些种类各用于什么场合5、载冷剂NaCl水溶液的共晶温度、共晶浓度各为多少选择NaCl水溶液的原则是什么6、载冷剂NaCl盐水溶液的温度——浓度图可以概括为“一点、两线和四区”。

其中一点指的是什么；两线指什么；四区又指的是什么第三章：制冷压缩机1、制冷压缩机根据工作原理不同，可以分为哪两大类活塞式制冷压缩机根据压缩机和电机的组合形式又可以分为哪两类2、、3FY5Q、6FW7B各表示的是一台什么型号的压缩机一台典型的活塞式制冷压缩机由哪五个部分组成并简述各部分的作用3、活塞式制冷压缩机的理想工作过程包括哪三个4、影响压缩机容积效率的主要因数有哪四个对一台结构形式已确定的压缩机而言影响容积效率的因数实际是哪两个5、制冷压缩机的性能系数COP和制冷压缩机的能效比EER的定义和表达式是什么它们分别适用于什么情况下考核压缩机能耗指标工况不同时，能否用COP或EER对能耗指标作正确评价为什么6、制冷压缩机的理论功率、指示功率、轴功率、电机输入功率有何区别分别如何计算7、计算题第四章：制冷装置的换热设备1、制冷装置中的换热设备与其他热力装置中的换热设备相比有哪些特点2、蒸气压缩式制冷装置中基本的换热设备是什么其他换热设备有哪些3、冷凝器在制冷系统中安装在什么位置起什么作用根据冷却剂种类不同，冷凝器可以分为哪些种类4、立式壳管式冷凝器的基本结构、工作原理及优、缺点是什么5、卧式壳管式冷凝器的基本结构、工作原理及优、缺点是什么使用场合6、冷凝器中的传热过程包括哪三过程蒸发器中的传热过程包括哪三过程7、冷凝器的选择计算步骤有哪些8、蒸发器在制冷系统中安装在什么位置起什么作用满液式蒸发器和非满液式蒸发器的区别和用途是什么9、蒸发器根据供液方式的不同可以分为哪四种其中满液式蒸发器出口制冷剂状态和非满液式蒸发器出口制冷剂状态有何区别10、蒸发器的选择计算步骤有那些第五章：节流机构和辅助设备1、节流机构的作用是什么常用的节流机构有哪些2、浮球式膨胀阀的工作原理是什么3、热力膨胀阀（内平衡热力膨胀阀、外平衡热力膨胀阀）的工作原理是什么4、制冷系统中有哪些辅助设备其作用是什么5、热力膨胀阀分析计算第六章：蒸气压缩式制冷系统1、制冷机组的定义有哪些常用制冷机组第七章：吸收式制冷1、吸收式制冷与蒸气压缩式制冷相比，有哪些异同点2、吸收式制冷所使用的工质是什么3、简单溴化锂吸收式制冷系统的组成及工作原理是什么4、将单效溴化锂吸收式制冷理论循环表示在溴化锂水溶液的比焓—浓度图上5、单效溴化锂吸收式制冷理论循环热力计算计算题：1、已知R22制冷剂制冷循环的工况条件是蒸发器出口为干饱和蒸汽，冷凝器出口为饱和液体。

压缩式制冷系统与吸收式制冷系统的对比路贵香，冯天平，张猛（河北农业大学海洋学院，河北秦皇岛066000）摘要：在制冷技术方面，常见的两种系统是压缩式制冷系统与吸收式制冷系统，二着有其独特的优势与弊端-文章分析了这两个制冷系统的内在实质，并通过展示这两种制冷形式的异同点，为用户提出意见，使制冷系统更好地服务于大众。

关键词：压缩式；吸收式；制冷系统中图分类号：TB61文献标志码：A文章编号：1672-3872（2020）10-0212-02在制冷系统中，不同的系统都有其各自的运行原理，彼此之间既有不同之处，又有相似之处，还有不可分割的联系。

1原理简介1.1压缩式制冷的基本原理以单级蒸汽压缩式制冷为例，进行以下阐述。

该制冷系统是指利用制冷剂蒸汽由蒸发压力经过一次压缩，其压力就能升高到冷凝压力的制冷系统，此系统利用制冷剂由液态汽化为蒸汽的过程中吸收热量，从而被冷却介质因失去热量而降低温度达到制冷的目的。

单级蒸汽压缩制冷主要由四个部分构成，也就是压缩机、冷凝器、节流阀以及蒸发器。

1）理想状态下的制冷循环。

在理想状态下，从蒸发器中出来的饱和制冷剂气体被压缩机吸入，经过一次等爛压缩后，从压缩机排出，进入冷凝器中，被冷却水冷却冷凝下来，从冷凝器中出来的制冷剂液体是冷凝压力下的饱和液体，之后，制冷剂液体经过节流阀节流，此节流过程是一个没有热量交换的等烙过程节流后的制冷剂进入蒸发器，吸收被冷却物的热量而汽化，再次被压缩机吸入，如此往复循环。

除此之外，制冷剂在蒸发和冷凝过程中为定压过程，且没有传热温差。

也就是说，制冷剂的蒸发温度以及冷凝温度分别与被冷却介质的温度以及冷却介质的温度相等。

除此以外，制冷剂在所有设备的管道中流动时，既没有流动损失，也不与外界发生热量交换。

2）实际情形下的制冷循环。

制冷剂的循环路径与理想状态下的制冷循环一致，只是制冷剂的变化状态与系统运行环境有差异。

在实际循环中出蒸发器以及进入压缩机的制冷剂蒸气，通常是过热蒸汽，而且压缩机的压缩过程由于存在热损失等原因是增爛压缩，而不是等爛压缩。

吸收式制冷原理与压缩式制冷原理以吸收式制冷原理与压缩式制冷原理为标题，我们来探讨一下这两种常见的制冷原理及其应用。

吸收式制冷原理是一种利用吸收剂对蒸发剂进行吸收和再生的制冷技术。

其基本原理是通过吸收剂和蒸发剂之间的化学反应，使蒸发剂从液态转变为气态，从而吸收热量并产生制冷效果。

吸收式制冷系统主要由吸收器、发生器、冷凝器、蒸发器和泵等组成。

其中，吸收器用于吸收蒸发剂，发生器用于再生吸收剂，冷凝器用于冷凝气态蒸发剂，蒸发器用于蒸发吸收剂，泵则用于循环吸收剂。

相比之下，压缩式制冷原理是一种通过机械压缩蒸汽来实现制冷的技术。

其基本原理是将蒸发剂蒸发后的低温低压蒸汽通过压缩机进行压缩，使其温度和压力升高，然后通过冷凝器将高温高压蒸汽冷凝成液态，释放出热量。

压缩式制冷系统主要由压缩机、冷凝器、膨胀阀和蒸发器等组成。

其中，压缩机用于压缩蒸汽，冷凝器用于冷凝高温高压蒸汽，膨胀阀用于调节蒸汽流量，蒸发器则用于蒸发低温低压蒸汽。

这两种制冷原理在实际应用中有着不同的优势和适用范围。

吸收式制冷原理适用于大型制冷设备，例如大型制冷库和中央空调系统。

吸收式制冷系统通常采用氨水或锂溴水作为吸收剂，具有制冷效率高、运行稳定、噪音低的特点。

而压缩式制冷原理则适用于家用冰箱、商用冷柜和小型空调等领域。

压缩式制冷系统采用制冷剂作为蒸发剂，具有制冷速度快、体积小、造价低的优势。

值得一提的是，吸收式制冷原理相比于压缩式制冷原理，其能源消耗更为环保。

吸收式制冷系统不需要使用电力来驱动压缩机，而是利用热能来完成制冷过程。

因此，吸收式制冷系统在一些对环境保护要求较高的领域有着广泛的应用，例如太阳能制冷和废热回收利用等。

总结起来，吸收式制冷原理和压缩式制冷原理是两种常见的制冷技术。

吸收式制冷原理通过化学反应实现制冷，适用于大型制冷设备；压缩式制冷原理通过机械压缩实现制冷，适用于家用和商用制冷设备。

吸收式制冷原理相比于压缩式制冷原理在能源消耗方面更为环保。

六种常见制冷方式一、蒸汽式压缩制冷原理：在蒸汽压缩制冷循环系统中，压缩机从蒸发器吸入低温低压的制冷剂蒸汽，经压缩机绝热压缩成为高温高压的过热蒸汽，再压入冷凝器中定压冷却，并向冷却介质放出热量，然后冷却为过冷液态制冷剂，液态制冷剂经膨胀阀（或毛细管）绝热节流成为低压液态制冷剂，在蒸发器内蒸发吸收空调循环水（空气）中的热量，从而冷却空调循环水（空气）达到制冷的目的，流出低压的制冷剂被吸入压缩机，如此循环工作。

压缩机功能：把制冷剂蒸气从低压状态压缩至高压状态，创造了制冷剂在冷凝器中常温液化的条件。

被称为整个装置的“心脏”。

冷凝器功能：使压缩机排出的制冷剂过热蒸气冷却，并凝结为制冷剂液体，在冷凝器内制冷剂的热量排放给冷却介质。

分类：水冷式冷凝器、风冷式冷凝器、蒸发式冷凝器。

风冷式冷凝器：使用和安装方便，不需要冷却水、热量由分机将其带入大气中。

但同样传热系数低，相对其他类型重量偏大，翅片表面会积灰是散热能力下降，须及时清理。

蒸发器功能：依靠制冷剂液体的蒸发来吸收冷却介质热量的换热设备，它在制冷系统中的任务是对外输出冷量。

分类：满液式（沉浸式）蒸发器、干式蒸发器。

干式蒸发器：沉浸式蛇管、壳管式、板式、喷淋式等。

节流装置功能：截流降压：高压常温的制冷剂流过膨胀阀后，就变为低压、低温的制冷剂液体。

控制制冷剂流量：膨胀阀通过感温包感受蒸发器出口处制冷剂过热度的变化来控制阀的开度，调节进入蒸发器的制冷剂流量，使其流量与蒸发器的热负荷相匹配。

控制过热度：膨胀阀具有控制蒸发器出口制冷剂过热度的功能，即保持蒸发器的传热面积的充分利用，又防止压缩机冲缸事故的发生。

分类：手动节流阀、热力膨胀阀、毛细管、电子膨胀阀、浮球板、固定孔板、可变孔板。

二、蒸汽吸收式制冷以制冷剂-吸收剂为工作流体，称为吸收工质对。

常用工质对：溴化锂-水（制冷剂是水）、氨-水（制冷剂是氨）-低沸点工质是制冷剂。

装置：吸收式制冷装置由发生器、冷凝器、蒸发器、吸收器、循环泵、节流阀等部件组成，工作介质包括制取冷量的制冷剂和吸收、解吸制冷剂的吸收剂，二者组成工质对。

三种常用制冷方式比较1、前言本文介绍了三种主要空调系统的优缺点，蒸汽压缩式空调系统具有较高的制冷系数和较强的制冷、制热能力，但这种系统所使用的制冷剂CFCs，对臭氧层有活多或少的破坏，且运行时噪音很大，窗式空调尤为明显。

分体式中央空调系统将冷凝器、压缩机封闭在一金属箱体内放在室外，将蒸发器装在一箱体内放在室内，从而可以降低系统的噪音，同时，它采用新型的制冷剂，例如用R134a取代CFCs，可以有效降低对臭氧层的破坏。

但新型制冷剂的采用却使系统的COP 值有所降低。

吸收式空调系统的COP值中等，具有废热再利用及再生热的优点，但这种系统体积较大。

热电式空调系统体积小，噪音低，但它的COP值较其他两种系统低，并且设备价格昂贵。

此外，这种系统利用直流电运行，可使用电池或DV直接驱动。

2、三种空调系统的热力循环和原理2.1 蒸汽压缩式循环不设有换向阀的蒸汽压缩式空调系统只能在夏天用于制冷，大多数蒸汽压缩式空调系统能全年运行，既能制冷也能制热,两种过程分如图1所示。

在制冷循环系统中，压缩机从蒸发器吸入低温低压的制冷剂R134a蒸汽,经压缩机绝热压缩成为高温高压的过热蒸汽,再压入冷凝器中定压冷却,并向冷却介质放出热量,然后冷却为过冷液态制冷剂,液态制冷剂经膨胀阀（或毛细管）绝热节流成为低压液态制冷剂，在蒸发器内蒸发吸收空调循环水（空气）中的热量,从而冷却空调循环水（空气）达到制冷的目的, 流出低压的制冷剂被吸入压缩机,如此循环工作.蒸汽压缩式空调系统的实际逆卡诺循环过程的值如下：（1）显然，当热源温度相同时，实际逆卡诺循环的COP ir,c值比理想卡诺循环的COP的值小，并且随着和的增大而减小。

carnot从公式（1）可以看出：对COP ir,c值的影响较大。

空调系统正常运行时，蒸发器中空气出口温度比进口温度低，一般至少低8℃，即大于等于8℃。

对于冷凝器，为使制冷系统能有效的运行，周围环境温度一般要求低于43℃。

吸收式和压缩式制冷机的比较
从理论讲工作原理是相同的。

吸收式制冷装置由发生器、冷凝器、蒸发器、吸收器、循环泵、节流阀等部件组成,与压缩式制冷系统相似，吸收式制冷装置的发生器、吸收器就相当于压缩式制冷系统中的压缩机，原理上都是通过制冷剂的状态变化来吸收被冷却物体的热量。

不同的是吸收式制冷装置无需动力源只需热源（废弃热源最好）。

循环过程：在发生器中加热工质对并使工质对中大部分低沸点制冷剂蒸发出来，制冷剂蒸气进入冷凝器中，又被冷却介质冷凝成制冷剂液体，再经节流器降压到蒸发压力，制冷剂经节流进入蒸发器中，吸收被冷却系统中的热量形成蒸发压力下的制冷剂蒸气，在发生器中吸收剂与从蒸发器出来的低压制冷剂蒸气相混合，吸收低压制冷剂蒸气并恢复到原来的浓度，周而复始。

与压缩式制冷机原理相对即可看出它们的相同之处。

溴化锂吸收式制冷吸收式制冷是液体气化制冷的一种形式，它和蒸汽压缩式制冷一样，是利用液态制冷剂在低温低压下气化以达到制冷的目的。

所不同的是：蒸汽压缩式制冷是靠消耗机械功（或电能）是热量从低温物体向高温物体转移，而吸收式制冷则是靠消耗热能来完成这种非自发过程的。

吸收式制冷的基本原理如下图表示出了吸收式制冷的基本原理。

蒸汽压缩式制冷机的整个工作循环包括压缩、冷凝、节流和蒸发死个过程，其中压缩机的作用是，一方面不断的将完成了吸热过程而气化的制冷剂蒸汽从蒸发器中抽吸出来，是蒸发器维持低压状态，便于蒸发吸热过程能持续不断地进行下去；另一方面，通过压缩作用，提高制冷剂的压力和温度，为制冷剂蒸汽向冷却介质（空气或水）释放热量创造条件。

两类制冷剂相比较，流程是相同的，所不同的是蒸汽压缩式制冷系统中的压缩机被发生器、吸收器和溶液泵组成的溶液循环系统所取代。

吸收式制冷机中的溶液是由两种沸点不同的物质组成的，低沸点的物质是制冷剂，高沸点的物质是吸收剂。

溶液循环代替了压缩机的工作过程。

因此，吸收式制冷机的工作过程实际上由两个循环完成，积制冷循环和溶液循环。

制冷循环：从发生器出来的高压制冷剂蒸汽（可能会含有少量的吸收剂蒸汽）在冷凝器中冷凝成高压制冷剂液体，释放出冷凝热量Qk被冷却介质带走。

高压液体经节流阀节流到蒸发压力下的液体，进入蒸发器中汽化吸热，产生制冷量Qo，低压蒸汽被吸收器吸收。

溶液循环：吸收器中的稀溶液吸收蒸发器来的低压蒸汽而成为浓溶液。

吸收过程使制冷剂转化为液体，吸收过程放出热量被冷却介质带走。

吸收器中浓溶液经溶液泵提高压力，并输送到发生器中，在发生器中利用蒸汽或热水对浓溶液进行加热（输入热量Qh）浓溶液中的低沸点制冷剂气化成高压蒸汽。

吸收式制冷的循环溶液吸收式制冷机中常用二组分溶液，习惯称低沸点组分为制冷剂，高沸点组分为吸收剂。

对于吸收剂，应有如下特性：1有强烈吸收制冷剂的能力；2在相同压力下，它的沸腾温度应比制冷剂的沸腾温度高得多；3不应有爆炸、燃烧的危险，并对入体无毒害；4对金属材料的腐蚀性小；5价格低，易获得。
