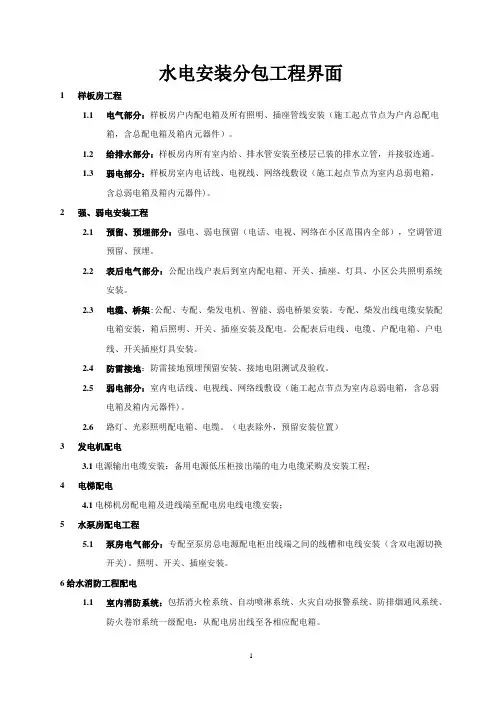

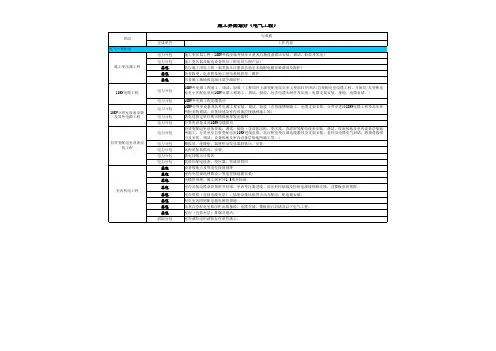

电气工程施工界面划分

水电安装分包工程界面1样板房工程1.1电气部分：样板房户内配电箱及所有照明、插座管线安装（施工起点节点为户内总配电箱，含总配电箱及箱内元器件）。

1.2给排水部分：样板房内所有室内给、排水管安装至楼层已装的排水立管，并接驳连通。

1.3弱电部分：样板房室内电话线、电视线、网络线敷设（施工起点节点为室内总弱电箱，含总弱电箱及箱内元器件)。

2强、弱电安装工程2.1预留、预埋部分：强电、弱电预留（电话、电视、网络在小区范围内全部），空调管道预留、预埋。

2.2表后电气部分：公配出线户表后到室内配电箱、开关、插座、灯具、小区公共照明系统安装。

2.3电缆、桥架:公配、专配、柴发电机、智能、弱电桥架安装。

专配、柴发出线电缆安装配电箱安装，箱后照明、开关、插座安装及配电。

公配表后电线、电缆、户配电箱、户电线、开关插座灯具安装。

2.4防雷接地：防雷接地预埋预留安装、接地电阻测试及验收。

2.5弱电部分：室内电话线、电视线、网络线敷设（施工起点节点为室内总弱电箱，含总弱电箱及箱内元器件)。

2.6路灯、光彩照明配电箱、电缆。

（电表除外，预留安装位置）3发电机配电3.1电源输出电缆安装：备用电源低压柜接出端的电力电缆采购及安装工程；4电梯配电4.1电梯机房配电箱及进线端至配电房电线电缆安装；5水泵房配电工程5.1泵房电气部分：专配至泵房总电源配电柜出线端之间的线槽和电线安装（含双电源切换开关)。

照明、开关、插座安装。

6给水消防工程配电1.1室内消防系统：包括消火栓系统、自动喷淋系统、火灾自动报警系统、防排烟通风系统、防火卷帘系统一级配电：从配电房出线至各相应配电箱。

1.2各设备房照明、开关、插座系统安装。

7、给排水：7.1给水从一、二供水表后起至各用水点。

7.2排水:建筑物内、外所有有组织排水（其中污水至生化池为止）。

工程各部门工作界面划分
工程项目通常涉及多个部门，每个部门都有自己的工作界面和
职责划分。

以下是一般工程项目中各部门的工作界面划分：
1. 设计部门，设计部门负责项目的整体设计工作，包括结构设计、电气设计、机械设计等。

他们需要与客户沟通需求，制定设计
方案，并与其他部门协调，确保设计方案的可行性和符合项目要求。

2. 施工部门，施工部门负责项目的实际施工工作，他们需要根
据设计方案进行具体的施工安排，包括人员调配、材料采购、施工
进度控制等。

施工部门需要与设计部门、采购部门等部门进行协调，确保施工进度和质量。

3. 采购部门，采购部门负责项目所需材料和设备的采购工作，
他们需要与设计部门和施工部门沟通，了解项目的具体需求，然后
进行供应商的选择和采购合同的签订。

4. 质量控制部门，质量控制部门负责监督项目的施工质量，他
们需要进行现场检查和测试，确保项目符合相关标准和规定。

5. 安全管理部门，安全管理部门负责项目的安全管理工作，包括制定安全生产规定、组织安全培训、监督施工现场安全等工作。

6. 工程管理部门，工程管理部门负责项目的整体管理工作，包括项目进度控制、成本控制、风险管理等。

以上是一般工程项目中各部门的工作界面划分，每个部门都有自己的职责和工作范围，需要相互配合，共同完成项目的目标。

承包人承包工程与发包人专业分包工程工作界面划分一、总承包与弱电、消防、供配电分包的界面划分（1）室内部分，弱电、消防穿线管预留预埋，穿引线由总承包施工；弱电穿线、弱电桥架与消防桥架及设备安装及其调试由弱电及消防施工单位施工；（2）住宅电气部分，以电表箱出线端为界，出线端后的工程由总包单位完成（户内配电箱以后仅完成配管、穿引线即可）；地下室电气部分，完成施工图设计的全部管线、孔洞及路由预留预埋。

配电室低压出线柜至各系统的明配管线及桥架敷设由专业分包单位完成；地下室消防部分，（含消防电气系统及消防水系统）由总包单位完成施工图设计的全部管线、孔洞及路由（桥架除外）预留预埋；地下室压力排水部分，以水泵控制箱进线端为界，进线端以后工程由总包单位完成水系统与电系统施工。

（3）消防系统补水箱给水管由总承包完成，其余部分由消防分包单位施工。

（4）弱电、消防系统设备人防工程、通风系统设备（含发电机、水箱、正压风机、滤毒室及相关人防工程落地设备等）必须（要）的混凝土基础由总承包完成。

（5）除总承包施工范围的防雷接地系统由自己完成外，其余机房接地系统（如配电房、弱电机房、消防控制室机房、幕墙等）施工至等电位箱（含等电位箱）和接点扁铁（钢板），各设备接地由各分包完成。

（6）除分包桥架内的防火封堵或人防工程（如有）防爆波电缆井封堵及人防封堵由各分包各自完成外，其余外部（套管）水泥封堵（如桥架洞口、风管洞口等）均由总包完成二、总承包和通排风分包的界面划分（1）通排风管道穿墙、板或梁的孔洞由总承包施工。

（2）通排风的电源、接线及电源柜（含设备自带供电设备）由总承包施工。

（3）通排风的管道系统、保温、设备安装及调试由分包单位施工。

（4）通排风设备必须（要）的混凝土基础由总承包完成。

（5）除分包桥架内的防火封堵或封堵由各分包各自完成外，其余外部（套管）水泥封堵（如管道洞口、风管洞口等）均由总承包完成。

三、总承包与公共部位装修分包施工的界面划分（1）地面、顶面预留孔、洞或槽（安装管线完成后的孔、洞）吊洞由总承包单位施工完成（精装修自身工作范围内部分除外）。

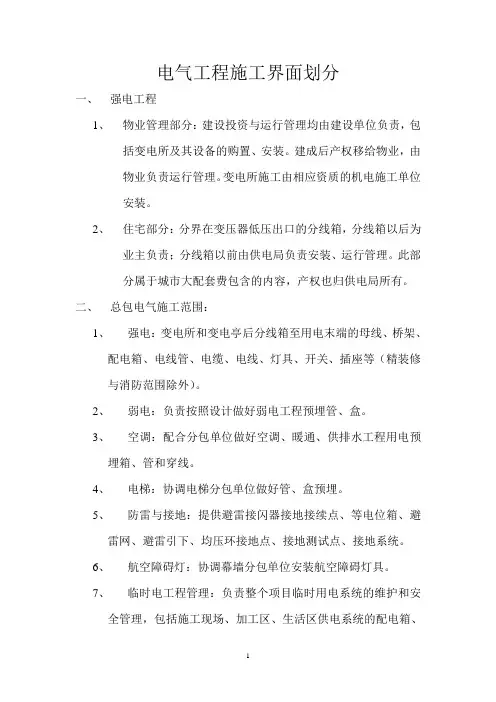

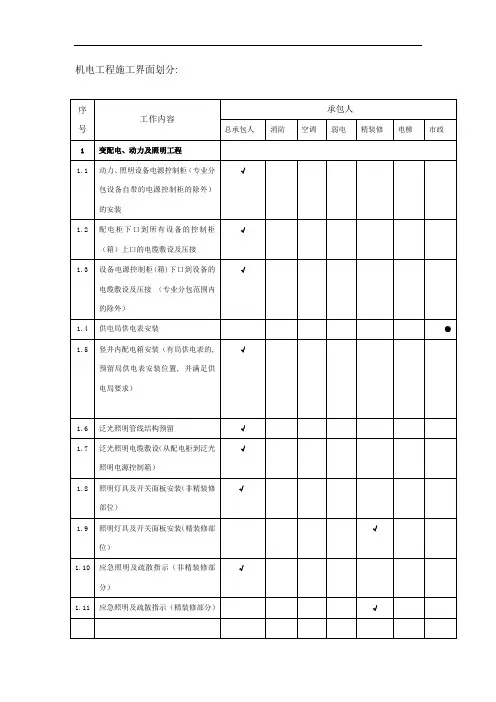

电气工程施工界面划分一、强电工程1、物业管理部分：建设投资与运行管理均由建设单位负责，包括变电所及其设备的购置、安装。

建成后产权移给物业，由物业负责运行管理。

变电所施工由相应资质的机电施工单位安装。

2、住宅部分：分界在变压器低压出口的分线箱，分线箱以后为业主负责；分线箱以前由供电局负责安装、运行管理。

此部分属于城市大配套费包含的内容，产权也归供电局所有。

二、总包电气施工范围：1、强电：变电所和变电亭后分线箱至用电末端的母线、桥架、配电箱、电线管、电缆、电线、灯具、开关、插座等（精装修与消防范围除外）。

2、弱电：负责按照设计做好弱电工程预埋管、盒。

3、空调：配合分包单位做好空调、暖通、供排水工程用电预埋箱、管和穿线。

4、电梯：协调电梯分包单位做好管、盒预埋。

5、防雷与接地：提供避雷接闪器接地接续点、等电位箱、避雷网、避雷引下、均压环接地点、接地测试点、接地系统。

6、航空障碍灯：协调幕墙分包单位安装航空障碍灯具。

7、临时电工程管理：负责整个项目临时用电系统的维护和安全管理，包括施工现场、加工区、生活区供电系统的配电箱、线缆安装、给各分包单位配电（二级箱配出）及管理。

三、弱电专业总包：负责明晰各弱电子项分包内容、分界及管理：1、通信及综合布线2、有线电视3、可视对讲与门禁4、视频监控5、楼宇自控BMS6、公共广播兼消防广播7、火灾报警与消防联动8、停车场收费管理系统9、电子巡更系统10、公共显示及多媒体查询系统11、室内移动信号全覆盖系统12、远程抄表系统13、无线对讲系统弱电专业总包负责弱电工程范围内设备安装、桥架安装穿线缆、系统调试。

完成精装修范围内弱电工程设备箱安装，负责穿线（电缆）及面板安装（管盒除外）。

负责与相关管理部门沟通衔接验收（如通信、有线电视、公安机关等）。

㈠、有线电视分包：由有线电视审图后（17元/点），从有线电视一号箱开始，由有线电视专业施工单位施工。

负责敷设管路穿线、安装设备及用户终端。

工程界面划分本文详细说明了工程总分包施工界面的三大部分划分。

第一部分是总承包范围外各专业承包工程内容，包括铝合金门窗、阳台及空调铝合金栏杆、幕墙、钢结构雨棚、汽车坡道、自行车坡道雨棚工程、外墙涂料、真石漆工程、入户门厅、标准层电梯厅等公共部位精装修工程、进户门安装工程、耐磨地坪工程、交通标识工程、人防门、人防设备安装工程、太阳能设备及安装工程、不锈钢水箱及安装工程、电梯设备及安装工程、消防工程、智能化工程和钢结构工程。

第二部分是总包与专业分包施工界面划分，总包单位应完成除以上专业承包工程范围外的所有建筑、结构、给排水、电器、暖通及基坑围护施工图中的所有工作内容。

第三部分是总包施工图以外直接发包的内容，包括景观工程、市政工程、标识标牌工程、夜景照明工程、自来水工程、供电工程、管道煤气工程、电信工程、有线电视工程、住宅家用中央空调工程、立体车库和游泳池水处理系统工程。

对于第一部分中的铝合金门窗、栏杆、百叶工程，总包单位应预留洞口并完成周边墙面的粉刷和内外墙装饰，同时还需要负责防雷预埋件的埋设。

对于幕墙、钢雨棚工程和单元门，总包单位需要预埋铁件并进行处理，对幕墙防雷设计的防雷预埋件也需要进行埋设。

底层玻璃幕墙的收口也由总包负责。

总的来说，本文详细列举了各种工程的施工内容和责任划分，为工程总分包施工提供了指导。

1）总包单位负责按照建筑、结构施工图在室外地坪以上的建筑立面上预留幕墙、钢雨棚洞口，专业承包单位完成幕墙、钢雨棚安装，总包单位对洞口周边墙面进行粉刷、内外墙装饰；总包尚需负责对幕墙、钢雨棚防雷设计的防雷预埋件埋设到位；2）总包单位负责按照建筑、结构施工图在底层入户门厅位置预留单元门洞口，专业承包单位完成单元门安装，总包单位对洞口周边墙面进行粉刷、内外墙装饰；3）总包单位负责按照建筑、结构施工图在汽车坡道及自行车坡道顶预留钢结构雨棚洞口，专业承包单位完成钢结构雨棚安装，总包单位对洞口周边墙面进行粉刷、内外墙装饰。

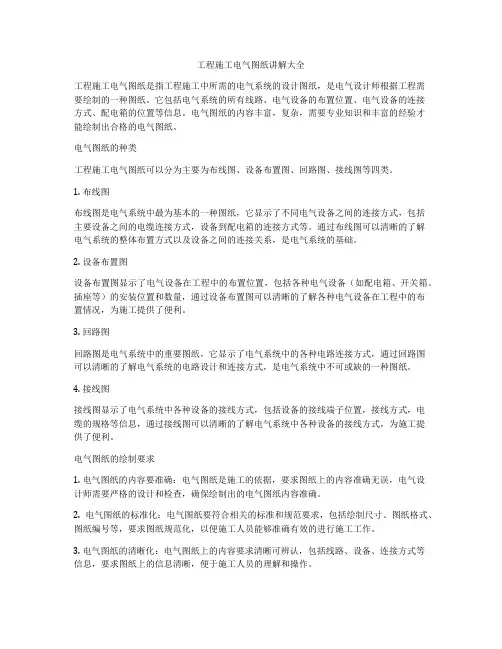

工程施工电气图纸讲解大全工程施工电气图纸是指工程施工中所需的电气系统的设计图纸，是电气设计师根据工程需要绘制的一种图纸。

它包括电气系统的所有线路、电气设备的布置位置、电气设备的连接方式、配电箱的位置等信息。

电气图纸的内容丰富，复杂，需要专业知识和丰富的经验才能绘制出合格的电气图纸。

电气图纸的种类工程施工电气图纸可以分为主要为布线图、设备布置图、回路图、接线图等四类。

1. 布线图布线图是电气系统中最为基本的一种图纸，它显示了不同电气设备之间的连接方式，包括主要设备之间的电缆连接方式，设备到配电箱的连接方式等。

通过布线图可以清晰的了解电气系统的整体布置方式以及设备之间的连接关系，是电气系统的基础。

2. 设备布置图设备布置图显示了电气设备在工程中的布置位置，包括各种电气设备（如配电箱、开关箱、插座等）的安装位置和数量，通过设备布置图可以清晰的了解各种电气设备在工程中的布置情况，为施工提供了便利。

3. 回路图回路图是电气系统中的重要图纸，它显示了电气系统中的各种电路连接方式，通过回路图可以清晰的了解电气系统的电路设计和连接方式，是电气系统中不可或缺的一种图纸。

4. 接线图接线图显示了电气系统中各种设备的接线方式，包括设备的接线端子位置，接线方式，电缆的规格等信息，通过接线图可以清晰的了解电气系统中各种设备的接线方式，为施工提供了便利。

电气图纸的绘制要求1. 电气图纸的内容要准确：电气图纸是施工的依据，要求图纸上的内容准确无误，电气设计师需要严格的设计和检查，确保绘制出的电气图纸内容准确。

2. 电气图纸的标准化：电气图纸要符合相关的标准和规范要求，包括绘制尺寸、图纸格式、图纸编号等，要求图纸规范化，以便施工人员能够准确有效的进行施工工作。

3. 电气图纸的清晰化：电气图纸上的内容要求清晰可辨认，包括线路、设备、连接方式等信息，要求图纸上的信息清晰，便于施工人员的理解和操作。

4. 电气图纸的完整化：电气图纸应该包括电气系统的所有内容，包括各种图纸之间的关联性，要求图纸内容完整，不遗漏任何细节信息。

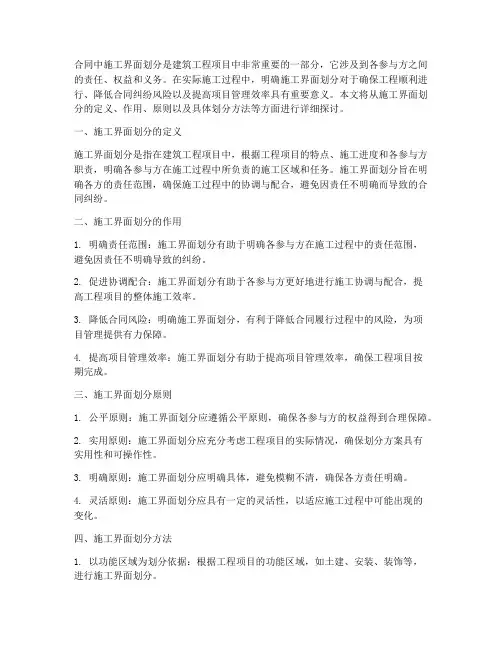

合同中施工界面划分是建筑工程项目中非常重要的一部分，它涉及到各参与方之间的责任、权益和义务。

在实际施工过程中，明确施工界面划分对于确保工程顺利进行、降低合同纠纷风险以及提高项目管理效率具有重要意义。

本文将从施工界面划分的定义、作用、原则以及具体划分方法等方面进行详细探讨。

一、施工界面划分的定义施工界面划分是指在建筑工程项目中，根据工程项目的特点、施工进度和各参与方职责，明确各参与方在施工过程中所负责的施工区域和任务。

施工界面划分旨在明确各方的责任范围，确保施工过程中的协调与配合，避免因责任不明确而导致的合同纠纷。

二、施工界面划分的作用1. 明确责任范围：施工界面划分有助于明确各参与方在施工过程中的责任范围，避免因责任不明确导致的纠纷。

2. 促进协调配合：施工界面划分有助于各参与方更好地进行施工协调与配合，提高工程项目的整体施工效率。

3. 降低合同风险：明确施工界面划分，有利于降低合同履行过程中的风险，为项目管理提供有力保障。

4. 提高项目管理效率：施工界面划分有助于提高项目管理效率，确保工程项目按期完成。

三、施工界面划分原则1. 公平原则：施工界面划分应遵循公平原则，确保各参与方的权益得到合理保障。

2. 实用原则：施工界面划分应充分考虑工程项目的实际情况，确保划分方案具有实用性和可操作性。

3. 明确原则：施工界面划分应明确具体，避免模糊不清，确保各方责任明确。

4. 灵活原则：施工界面划分应具有一定的灵活性，以适应施工过程中可能出现的变化。

四、施工界面划分方法1. 以功能区域为划分依据：根据工程项目的功能区域，如土建、安装、装饰等，进行施工界面划分。

2. 以施工专业为划分依据：根据不同的施工专业，如结构、给排水、电气、暖通等，进行施工界面划分。

3. 以施工进度为划分依据：根据施工进度计划，明确各参与方在施工过程中的责任区域。

4. 以合同条款为划分依据：根据合同条款中的规定，如合同约定的工程范围、单价等，进行施工界面划分。

二、总承包单位与分包单位的施工界面划分：（一）、基础工程1. 总包单位的工作内容：应积极配合桩基分包单位提前进行砍接桩、桩基检测、基坑监测、降水井及降水设备移交、桩基及基坑支护档案移交等相关工作，并应充分考虑由此引起的一切相关费用和工期影响。

2.基础工程专业分包工程的承包范围：（1）部分土石方工程（具体详第一、3.（1）描述）；（2）桩基工程（包括设计桩基的施工、砍接桩、PHC管桩的灌芯、内业资料的移交、配合桩基检测）；（3）基坑支护工程（包括基坑支护的施工、内业资料的移交、配合基坑监测，具体详第一、3.（2）描述）。

（二）、安装专业分包1.与智能化施工界面：(1)智能化暗埋管道由总包施工，暗埋管道施工至墙、板面对应的接线（过线）盒（箱）及面板，接线（过线）盒（箱）引出的明配管道由智能化施工。

(2)智能化桥架及防火封堵由总包施工，智能化桥架引出的明配管道由智能化施工。

(3)智能化设备强电电源由总包施工，按智能化施工图纸将电源提供至设备，智能化配合接线；智能化机房内强电电源总包负责提供电源箱，电源箱至设备的出线由智能化施工。

(4)智能化机房接地总包负责提供机房内接驳点，机房接地体及接地排由智能化施工；弱电竖井内接地由总包提供接地排，设备接地连接线由智能化施工。

2.与电梯施工界面：(1)总包根据施工图预留与电梯有关的井道、孔洞（厅门外呼、层显、厅门洞、机房留洞、无机房控制柜留洞等），提供井道分隔梁、圈梁、机房吊钩、机房结构支撑、底坑设施混凝土基础，电梯公司配合并根据工程进度提交书面认可文件（不少于一个月一次）。

(2)电梯主机砼基础梁由总包施工，电梯公司提供图纸及配合定位。

(3)电梯设施就位后的孔洞封堵和主机工字梁的混凝土回填由总包负责，电梯公司配合。

(4)有机房电梯电源，总包负责提供机房内电源箱及进线电源，电源箱出线至电梯自带控制柜的布管接线由电梯公司负责；无机房电梯电源，总包负责提供电源至电梯控制柜接线端，电梯公司配合接线。

2、工程施工界面划分
在施工过程中，装修单位应积极主动地和总包单位以及其他相关分包单位协调，处理好不同分包之间的工作界面，保护自我及其他分包的工作成品。

对于边界不清晰，或界面交叉、或缺项漏项、或有争议的界面，以发包人的解释为准。

总则：以室内室外交接的门窗、幕墙为界，门窗、幕墙及其以外的立面、吊顶、栏杆等均由幕墙单位实施，门窗、幕墙以内的由装修单位或土建总承包单位实施（含门槛石和门内收口）,防火门由土建总承包安装，幕墙系统上的防火门和防火玻璃由幕墙单位负责供应及安装，门窗、幕墙、栏杆及吊顶等有特殊情况的除外。

2.1、装修工程与总承包工程的工程界面
2.2、幕墙工程与装修工程的工程界面
2.3、装修工程与电梯工程的工程界面
2.4、装修工程与智能化工程的工程界面。

会议纪要1电气车间与仪表车间界面划分1.1划分原则电气与仪表互用信号（硬接线信号）以送出上门为原则，即以送到端子为界限；电气与仪表互用信号（光纤、profibus-DP线缆等送出信号）以送出为原则，即以送出端子为界限。

接线原则：哪个专业的电缆哪个专业负责接线，其他专业配合。

例如电气专业进入DCS的电缆，仪表专业配合提供接线端子图，电气专业接线，反之亦然。

1.2电气车间负责向装置的仪表自动化设备提供专用电源，电源电缆的敷设、维护及管理由电气负责；进入仪表箱后（含开关或端子）由仪表负责维护。

1.3由电气送出经仪表车间管理的DCS、PLC系统采样处理的信号（硬接线信号），以仪表的控制柜或断电器箱内的输入端子为界限，端子之前由电气负责维护，端子之后（包括端子）由仪表负责维护；反之，仪表送给电气的信号以电气控制柜或继电器箱内的输入端子为界限。

由电气送出经仪表车间管理的采样、控制信号（光纤、profibus-DP 线缆等送出信号），以电气的控制柜输出端子为界限，端子（包括端子）之前由电气负责，端子之后由仪表负责。

1.4公用工程部消防水泵房、工业气体水泵房PLC控制柜归电气负责，其他现场PLC控制柜仪表负责。

1.5电压为380V阀门的驱动电机（不含控制板）由电气车间负责，电源和电机由电气负责，其他由仪表负责。

1.6全厂电伴热由电气车间负责；全厂配电室UPS的维护、检修，由电气车间负责。

1.7电机本体预埋定子测温元件归电气，以引出接线盒为界，接线盒端子归仪表。

电机测温元件、电阻的鉴定检验归仪表车间负责。

1.8用于提供温度的电加热器，电加热器元件归电气负责，测量元件归仪表负责。

2电气车间与机修车间界面划分2.1电机需要检修时，拆装、对中由机修负责；电机外委联系单由电气负责，但属于机械故障的由机修专业负责跟踪；电机电气故障由电气负责，如绝缘低等问题，由电气负责，机修配合；屏蔽泵接线盒归电气负责，其他归机修负责。

2.2所有机泵的轴承，由机修车间负责维护检查。

总承包工程与电气工程工作界面划分办法
背景
在总承包工程中，电气工程是一个重要的部分，需要明确总承包工程和电气工程之间的工作界面划分，以确保工程的顺利进行和质量的达标。

本文档旨在提供一种简单而清晰的办法来划分总承包工程和电气工程的工作界面。

工作界面划分办法
以下是总承包工程和电气工程工作界面划分的办法:
1. 总体设计和规划：总承包工程负责整体工程的设计和规划，包括建筑、结构等。

而电气工程负责电气系统的设计和规划，包括电力、照明、通信等。

2. 设备安装与调试：总承包工程负责安装并调试与建筑、结构相关的设备，如空调、水暖等。

而电气工程负责安装并调试与电气系统相关的设备，如电力配电设备、电灯等。

3. 运行维护：总承包工程负责建筑、结构的运行和维护，如保养、修理等。

而电气工程负责电气系统的运行和维护，如设备检修、线路维护等。

4. 安全监测：总承包工程负责建筑、结构的安全监测，如消防
设备的检测、安全通道的保持等。

而电气工程负责电气系统的安全
监测，如保护装置的检测、接地系统的维护等。

总结
通过以上的办法，可以简单而清晰地划分总承包工程和电气工
程的工作界面，确保各自职责的明确和工作的高效。

请根据具体项
目的需求和特点，进行相应的适应和调整，以满足工程的要求。

> 注意：本文档仅提供一种简单的办法来划分总承包工程和电
气工程的工作界面，具体的划分应根据实际项目需求进行调整和确定，以确保工程的顺利进行和质量的达标。
