名目技术建议书1引言近年来，在中国电信公司的关注和大力支持下，华为公司光网络取得了长足的开展和进步。
截至2007年底，华为OptiX光网络系列产品在全球网上应用超过70万套，在109多个国家和地区的540多个运营商获得规模应用，规模应用于全球电信50强中的28个。
据业界著名咨询公司OvumRHK统计：自2001年起华为在亚太光网络市场排名持续第一；2007年华为是全球光网络市场增长最快的设备提供商(2007年vs.2006年全球光网络市场份额年度同比增长第一)，份额到达12.8%，全球排名第二。
另外，华为公司有完整的提供链体系和质量保证措施，可保证符合标书要求的合格标的物的按时交付；还有完善的售后效劳支撑体系，可为电信公司的网络建设和运营提供有力保障。
作为中国电信公司的重要合作伙伴，华为技术不仅是一个国际知名大公司，更是一个对客户负责的公司。
在此，华为技术建议中国电信集团公司在本次采购工程中，采纳华为公司的OptiXOSN9500、OptiXOSN7500、OptiXOSN3500、OptiXOSN2500、、OptiXOSN2000、OptiX10G 〔Metro5000〕、OptiX2500+〔Metro3000〕、OptiX155/622H〔Metro1000〕设备、OptiXMetro500、OptiXMetro100。
结合电信本次集采工程及华为设备在电信网络上的应用情况，华为公司从电信公司的实际运营动身，整网考虑电信传送网络的快速调度、快速调整、快速覆盖、快速扩容的端到端响应需求，充分发扬同一厂家SDH设备、网络级网管在超大型网络中的端到端调度优势，最大限度提升电信传送网络的竞争优势，并尽可能落低业务的运营本钞票。
需要特别指出的是，本次建议采纳的OptiXOSN9500、OptiXOSN7500、OptiXOSN3500和OptiXOSN2500可向ASON智能光网络平滑演进，只需要升级设备的主控软件，并在网管系统上加载ASON智能操纵软件模块即可。

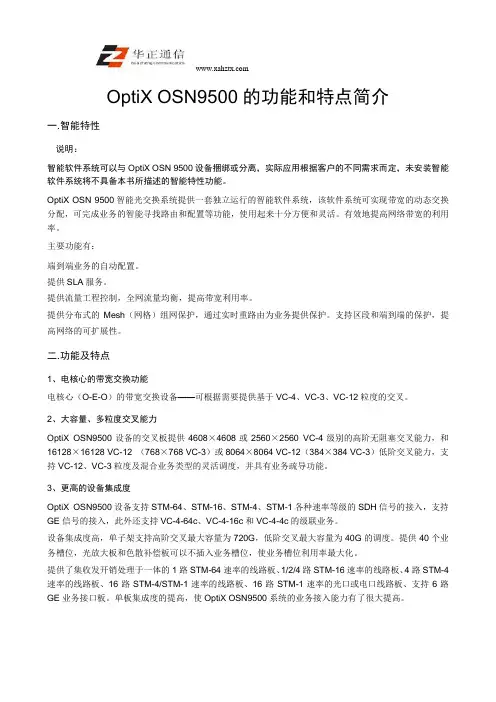

OptiX OSN9500的功能和特点简介一.智能特性说明：智能软件系统可以与OptiX OSN 9500设备捆绑或分离，实际应用根据客户的不同需求而定，未安装智能软件系统将不具备本书所描述的智能特性功能。
OptiX OSN 9500智能光交换系统提供一套独立运行的智能软件系统，该软件系统可实现带宽的动态交换分配，可完成业务的智能寻找路由和配置等功能，使用起来十分方便和灵活。
有效地提高网络带宽的利用率。
主要功能有：端到端业务的自动配置。
提供SLA服务。
提供流量工程控制，全网流量均衡，提高带宽利用率。
提供分布式的Mesh（网格）组网保护，通过实时重路由为业务提供保护。
支持区段和端到端的保护，提高网络的可扩展性。
二.功能及特点1、电核心的带宽交换功能电核心（O-E-O）的带宽交换设备——可根据需要提供基于VC-4、VC-3、VC-12粒度的交叉。
2、大容量、多粒度交叉能力OptiX OSN9500设备的交叉板提供4608×4608或2560×2560 VC-4级别的高阶无阻塞交叉能力，和16128×16128 VC-12 （768×768 VC-3）或8064×8064 VC-12（384×384 VC-3）低阶交叉能力，支持VC-12、VC-3粒度及混合业务类型的灵活调度，并具有业务疏导功能。
3、更高的设备集成度OptiX OSN9500设备支持STM-64、STM-16、STM-4、STM-1各种速率等级的SDH信号的接入，支持GE信号的接入，此外还支持VC-4-64c、VC-4-16c和VC-4-4c的级联业务。
设备集成度高，单子架支持高阶交叉最大容量为720G，低阶交叉最大容量为40G的调度。
提供40个业务槽位，光放大板和色散补偿板可以不插入业务槽位，使业务槽位利用率最大化。
提供了集收发开销处理于一体的1路STM-64速率的线路板、1/2/4路STM-16速率的线路板、4路STM-4速率的线路板、16路STM-4/STM-1速率的线路板、16路STM-1速率的光口或电口线路板、支持6路GE业务接口板。

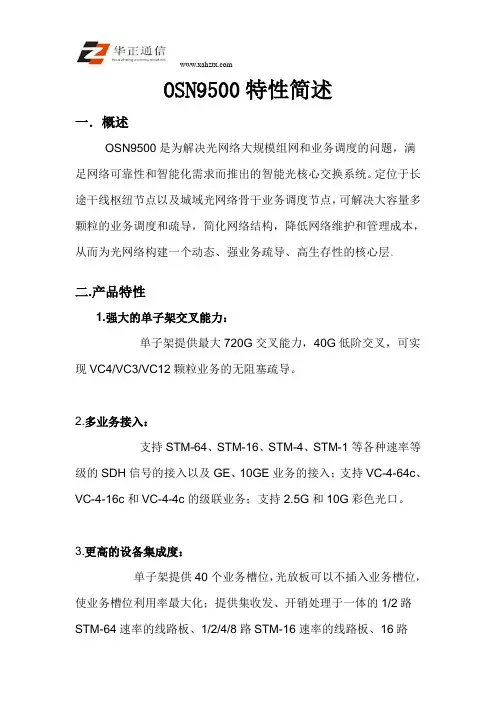

OSN9500特性简述
一．概述
OSN9500是为解决光网络大规模组网和业务调度的问题，满足网络可靠性和智能化需求而推出的智能光核心交换系统。
定位于长途干线枢纽节点以及城域光网络骨干业务调度节点，可解决大容量多颗粒的业务调度和疏导，简化网络结构，降低网络维护和管理成本，从而为光网络构建一个动态、强业务疏导、高生存性的核心层。
二.产品特性
1.强大的单子架交叉能力：
单子架提供最大720G交叉能力，40G低阶交叉，可实现VC4/VC3/VC12颗粒业务的无阻塞疏导。
2.多业务接入：
支持STM-64、STM-16、STM-4、STM-1等各种速率等级的SDH信号的接入以及GE、10GE业务的接入；支持VC-4-64c、VC-4-16c和VC-4-4c的级联业务；支持2.5G和10G彩色光口。
3.更高的设备集成度：
单子架提供40个业务槽位，光放板可以不插入业务槽位，使业务槽位利用率最大化；提供集收发、开销处理于一体的1/2路STM-64速率的线路板、1/2/4/8路STM-16速率的线路板、16路
STM-4/STM-1速率的线路板（可根据需要进行灵活配置）、16路STM-1速率的线路板（光/电口）；支持最大16路GE透传板以及16路GE二层处理板，支持1路万兆以太网交换业务处理板，支持VC-4-64c，VC-4-16c，VC-4-4c的级联业务接入。

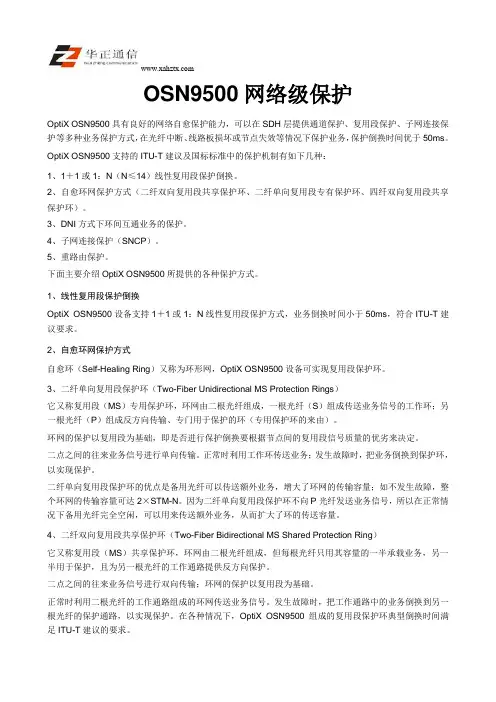

OSN9500网络级保护OptiX OSN9500具有良好的网络自愈保护能力，可以在SDH层提供通道保护、复用段保护、子网连接保护等多种业务保护方式，在光纤中断、线路板损坏或节点失效等情况下保护业务，保护倒换时间优于50ms。
OptiX OSN9500支持的ITU-T建议及国标标准中的保护机制有如下几种：1、1＋1或1：N（N≤14）线性复用段保护倒换。
2、自愈环网保护方式（二纤双向复用段共享保护环、二纤单向复用段专有保护环、四纤双向复用段共享保护环）。
3、DNI方式下环间互通业务的保护。
4、子网连接保护（SNCP）。
5、重路由保护。
下面主要介绍OptiX OSN9500所提供的各种保护方式。
1、线性复用段保护倒换OptiX OSN9500设备支持1＋1或1：N线性复用段保护方式，业务倒换时间小于50ms，符合ITU-T建议要求。
2、自愈环网保护方式自愈环（Self-Healing Ring）又称为环形网，OptiX OSN9500设备可实现复用段保护环。
3、二纤单向复用段保护环（Two-Fiber Unidirectional MS Protection Rings）它又称复用段（MS）专用保护环，环网由二根光纤组成，一根光纤（S）组成传送业务信号的工作环；另一根光纤（P）组成反方向传输、专门用于保护的环（专用保护环的来由）。
环网的保护以复用段为基础，即是否进行保护倒换要根据节点间的复用段信号质量的优劣来决定。
二点之间的往来业务信号进行单向传输。
正常时利用工作环传送业务；发生故障时，把业务倒换到保护环，以实现保护。
二纤单向复用段保护环的优点是备用光纤可以传送额外业务，增大了环网的传输容量；如不发生故障，整个环网的传输容量可达2×STM-N。
因为二纤单向复用段保护环不向P光纤发送业务信号，所以在正常情况下备用光纤完全空闲，可以用来传送额外业务，从而扩大了环的传送容量。
4、二纤双向复用段共享保护环（Two-Fiber Bidirectional MS Shared Protection Ring）它又称复用段（MS）共享保护环，环网由二根光纤组成，但每根光纤只用其容量的一半承载业务，另一半用于保护，且为另一根光纤的工作通路提供反方向保护。
