第4章 OptiX 155/622.............................................................................................................4-1
4.1 OptiX 155/622功能和特点.................................................................................................4-1
4.1.1 OptiX 155/622功能.................................................................................................4-1
4.1.2 OptiX 155/622的特点..............................................................................................4-3
4.2 OptiX 155/622硬件总体结构.............................................................................................4-6
4.2.1 OptiX 155/622功能模块..........................................................................................4-6
4.2.2 OptiX 155/622硬件结构..........................................................................................4-7 华为技术与产品丛书 光网络技术
精品文档
精品文档 OTN技术及华为OTN设备简介
城域波分环四环五即将进行建设，本次工程采用华为华为下一代智能光传送平台OTN设备OptiX OSN 8800和OptiX OSN 6800。本文主要对OTN技术涉及的网络结构、复用方式、帧结构、ROADM技术和OptiX OSN 8800和OptiX OSN 6800设备特点及本次工程配置主要单元盘作个简要介绍。
一、OTN技术
光传送网OTN（Optical Transport Network）是由ITU-T G.872、G.798、G.709 等建议定义的一种全新的光传送技术体制，它包括光层和电层的完整体系结构，对于各层网络都有相应的管理监控机制和网络生存性机制。OTN 的思想来源于SDH/SONET 技术体制（例如映射、复用、交叉连接、嵌入式开销、保护、FEC 等），把SDH/SONET 的可运营可管理能力应用到WDM 系统中，同时具备了SDH/SONET 灵活可靠和WDM 容量大的优势。
除了在 DWDM 网络中进一步增强对 SONET/SDH 操作、管理、维护和供应 (OAM&P) 功能的支持外，OTN核心协议ITU G.709 协议（基于 ITU G.872）主要对以下三方面进行了定义。
首先，它定义了 OTN 的光传输体系；
其次，它定义了 OTN 的开销功能以支持多波长光网络；
第三 ，它定义了用于映射客户端信号的 OTN 的帧结构、比特率和格式。
OTN技术是在目前全光组网的一些关键技术(如光缓存、光定时再生、光数字性能监视、波长变换等)不成熟的背景下基于现有光电技术折中提出的传送网组网技术。OTN在子网内部通过ROADM进行全光处理而在子网边界通过电交叉矩阵进行光电混合处理，但目标依然是全光组网，也可认为现在的OTN阶段是全光网络的过渡阶段。
1.OTN网络结构

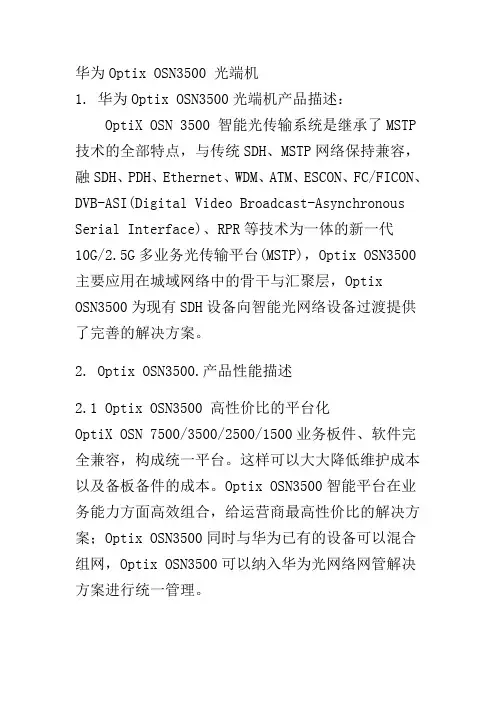

华为Optix OSN3500 光端机
1. 华为Optix OSN3500光端机产品描述：
OptiX OSN 3500 智能光传输系统是继承了MSTP技术的全部特点，与传统SDH、MSTP网络保持兼容，融SDH、PDH、Ethernet、WDM、ATM、ESCON、FC/FICON、DVB-ASI(Digital Video Broadcast-Asynchronous
Serial Interface)、RPR等技术为一体的新一代10G/2.5G多业务光传输平台(MSTP)，Optix OSN3500主要应用在城域网络中的骨干与汇聚层，Optix
OSN3500为现有SDH设备向智能光网络设备过渡提供了完善的解决方案。
2. Optix OSN3500.产品性能描述
2.1 Optix OSN3500 高性价比的平台化
OptiX OSN 7500/3500/2500/1500业务板件、软件完全兼容，构成统一平台。这样可以大大降低维护成本以及备板备件的成本。Optix OSN3500智能平台在业务能力方面高效组合，给运营商最高性价比的解决方案；Optix OSN3500同时与华为已有的设备可以混合组网，Optix OSN3500可以纳入华为光网络网管解决方案进行统一管理。
2.2 Optix OSN3500灵活的设备配置
STM-64/16兼容设备；
支持网络设备从2.5G到10G的在线升级。
2.3 Optix OSN3500大容量调度
具备高阶512×512 VC-4，低阶8064×8064 VC-12或等效的VC-3交叉能力。
2.4 Optix OSN3500多业务提供
业务接口
支持STM-1(O/E)；
支持STM-4/16/64标准或级联业务；
支持E1/T1/E3/T3/E4；
支持FE、GE业务的透传和交换；
支持ATM业务；
支持IMA业务；

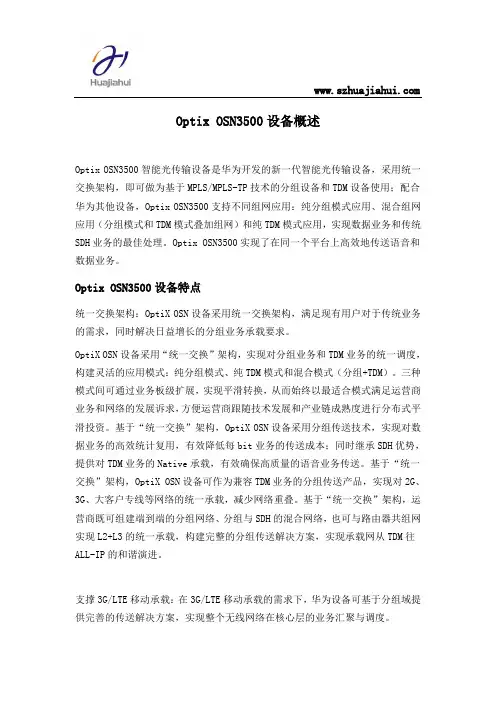

Optix OSN3500设备概述
Optix
OSN3500智能光传输设备是华为开发的新一代智能光传输设备，采用统一交换架构，即可做为基于MPLS/MPLS-TP技术的分组设备和TDM设备使用；配合华为其他设备，Optix OSN3500支持不同组网应用：纯分组模式应用、混合组网应用（分组模式和TDM模式叠加组网）和纯TDM模式应用，实现数据业务和传统SDH业务的最佳处理。Optix OSN3500实现了在同一个平台上高效地传送语音和数据业务。
Optix OSN3500设备特点
统一交换架构：OptiX OSN设备采用统一交换架构，满足现有用户对于传统业务的需求，同时解决日益增长的分组业务承载要求。
OptiX OSN设备采用“统一交换”架构，实现对分组业务和TDM业务的统一调度，构建灵活的应用模式：纯分组模式、纯TDM模式和混合模式（分组+TDM）。三种模式间可通过业务板级扩展，实现平滑转换，从而始终以最适合模式满足运营商业务和网络的发展诉求，方便运营商跟随技术发展和产业链成熟度进行分布式平滑投资。基于“统一交换”架构，OptiX OSN设备采用分组传送技术，实现对数据业务的高效统计复用，有效降低每bit业务的传送成本；同时继承SDH优势，提供对TDM业务的Native承载，有效确保高质量的语音业务传送。基于“统一交换”架构，OptiX OSN设备可作为兼容TDM业务的分组传送产品，实现对2G、3G、大客户专线等网络的统一承载，减少网络重叠。基于“统一交换”架构，运营商既可组建端到端的分组网络、分组与SDH的混合网络，也可与路由器共组网实现L2+L3的统一承载，构建完整的分组传送解决方案，实现承载网从TDM往ALL-IP的和谐演进。
支撑3G/LTE移动承载：在3G/LTE移动承载的需求下，华为设备可基于分组域提供完善的传送解决方案，实现整个无线网络在核心层的业务汇聚与调度。
内置波分技术，灵活组网：OptiX OSN设备支持内置WDM技术，实现单根光纤中多个波长的传送，可实现和波分设备对接的灵活组网方案。
