2016-2017学年高中物理第3章电磁技术与社会发展第1节电磁技术的发展第2节电机的发明对能源利用

3.3 无线电通信3.4 电磁波家族学 习 目标知 识 脉 络1.了解电磁波的发射、传播和接收的基本原理.知道调制、调谐、电谐振、解调(检波)等概念的意义及区别.(难点)2.了解无线电波的三种主要传播途径及其特点.(重点)3.知道电磁波谱及其组成部分的特点和作用，知道光是一种电磁波.(重点)4.了解电磁波的利用及其危害的防护措施.无 线 电 波 的 发 射 与 传 播[先填空]1.无线电广播无线电广播传递的是声音信号，无线电广播是先将声音信号转变成电信号，再将此电信号加载到等幅的高频信号上，并进行放大，再通过发射塔发射出去.图3­3­12.振荡器的作用振荡器的作用是产生等幅高频信号.低频音频信号只有加载到高频信号上去，形成随音频信号而改变的高频信号、才能通过发射天线发射出去.3.调制器的作用(1)调制器的作用就是把低频信号加载到高频信号上去.(2)调制方式有调幅和调频.⎩⎪⎨⎪⎧ 调幅是使高频振荡信号的振幅随低频信号变化.调频就是使高频振荡信号的频率随低频信号变化.4.电磁波的传播(1)无线电波通常有三种传播途径：地波、天波和空间波.①地波：沿地球表面空间传播的无线电波.在无线电技术中，通常采用地波的形式传播长波、中波和中短波.②天波：靠大气层中电离层的反射传播的无线电波.短波最适合采用天波的形式传播.③空间波：像光束那样沿直线传播的无线电波.这种传播方式适用于超短波和微波通信，此外卫星中继通信，卫星电视转播等也主要是利用空间波作为传输途径.[再判断]1.摄像管输出的电信号可以直接通过天线向外发射.(×)2.摄像管输出的电信号必须“加”在高频振荡电流上，才能向外发射.(√)3.同步卫星进行无线电通信只能利用微波.(√)[后思考]1.通常情况下如何对电磁波进行调制？【提示】有调幅和调频两种：(1)调幅是使高频振荡信号的振幅随低频信号变化.(2)调频是使高频振荡信号的频率随低频信号变化.2.电磁波的发射过程为什么要采用调制技术？【提示】像声音这样的信号，一般频率相对较低，而电台要向外发射电磁波，要有足够高的频率.实验证明，发射能量与发射频率的4次方成正比，可见只有提高发射频率才能提高发射能量，为此要把这些信号加载到高频信号上去.就好像人的远行能力不足，要乘汽车、飞机一样.这个加载的过程就是调制.[核心点击]1.无线电波的发射：由振荡器(常用LC振荡电路)产生高频振荡电流，用调制器将需传送的电信号调制到振荡电流上，再耦合到一个开放电路中激发出无线电波，向四周发射出去.2.电磁波的发射示意图(如图3­3­2所示)图3­3­23.“调幅”和“调频”都是调制过程(1)高频振荡信号的振幅随低频信号变化的调制方式叫调幅，一般电台的中波、中短波、短波广播以及电视中的图像信号采用调幅波.(2)高频振荡信号的频率随低频信号变化的调制方式叫调频，电台的立体声广播和电视中的伴音信号，采用调频波.1.要提高LC振荡电路辐射电磁波的本领，应该采取的措施是( )A.增加辐射波的波长B.增加辐射波的频率C.使振荡电容的正对面积足够小D.尽可能使电场和磁场分散开E.减小回路中的电容和电感【解析】提高电磁波发射本领(功率)应增大f，电磁场应尽可能扩散到周围空间，形成开放电路.f＝12πLC，C＝εr S4πkd，要使f增大，应减小L或C，故正确答案为B、C、E.【答案】BCE2.为了把需要传递的信号(图像、声音等)加载到电磁波上发射出去，必须对振荡电流进行________.(选填“调谐”“调制”或“解调”)【解析】信息(声音或图像等)转化为电信号后，往往由于信号频率低不能直接用来发射，需要把要传递的电信号“加载”到高频电磁波上，这就是调制.【答案】调制无线电波的发射及相关问题1.无线电波的发射：由振荡器(常用LC振荡电路)产生高频振荡电流，用调制器将需要传送的电信号调制到振荡电流上，再耦合到一个开放电路中激发出无线电波，向四周发射出去.2.一般电台的中波、中短波、短波广播以及电视中的图像信号，都采用调幅波；电台的调频广播和电视中的伴音信号，都采用调频波.低频信号类比成货物，高频波类比成运载工具，调制的过程类比成将货物装载到运载工具上.无线电波的接收[先填空]1.电磁波的接收原理电磁波在传播过程中如果遇到接收天线——导体，会在天线上产生微弱的感应电流.这个感应电流的频率跟接收的电磁波的频率相同.2.电谐振现象与调谐(1)电谐振现象：当接收电路的固有频率跟收到的电磁波的频率相同时，接收电路中产生电流最强的现象.与机械振动中的共振现象类似.(2)调谐：在无线电技术中，对空间存在的各种频率电磁波，需要选择某一特定的频率接收的过程.3.检波使声音或图像信号从调谐电路接收到的高频振荡电流中“检”出来的过程，它是调制的逆过程，也叫做解调.[再判断]1.无线电波的接收需要经过调谐、高频放大、检波、音频放大的过程.(√)2.调谐就是使某一频率的电磁波与接收电路产生电谐振.(√)3.检波就是从众多的电磁波中得到我们所需要的信号.(×)[后思考]1.调谐电路能进行调谐的基本原理是什么？【提示】调谐电路能进行调谐的基本原理是电谐振，即让接收电磁波的频率和被接收电磁波的频率相同.2.如何才能从经过调制的电磁波中得到声音、图像信号？【提示】要对接收到的调制信号进行解调，去掉高频成份，只保留声音、图像这些低频信号，即从振荡电流中“检”出声音、图像信号.[核心点击]1.解调是调制的逆过程声音、图像等信号频率相对较低，不能转化为电信号直接发射出去，而要将这些低频信号加载到高频电磁波信号上去.将声音、图像信号加载到高频电磁波中的过程就是调制.而将声音、图像信号从高频信号中还原出来的过程就是解调.2.正确理解调谐的作用世界上有许许多多的无线电台、电视台及各种无线电信号，如果不加选择全部接收下来，那必然是一片混乱，分辨不清.因此接收信号时，首先要从各种电磁波中把我们需要的选出来，通常叫选台.在无线电技术中利用电谐振达到目的.3.关于电磁波的发射和接收，下列说法中正确的是( )A.为了使振荡电路有效地向空间辐射能量，电路必须是闭合的B.音频电流的频率比较低，不能直接用来发射电磁波C.当接收电路的固有频率与收到的电磁波的频率相同时，接收电路产生的振荡电流最强D.要使电视机的屏幕上有图像，必须要有检波过程E.振荡电路的频率越高，产生的电磁波在空间传播越快【解析】有效发射电磁波，必须采用开放电路和高频发射；一般的音频电流的频率较低，不能直接用来发射电磁波；电磁波接收原理是一种叫电谐振的现象，与机械振动中的共振有些相似；电视机显示图像时，必须通过检波过程，把有效的信号从高频调制信号中取出来，否则就不能显示，B、C、D正确.【答案】BCD4.有一个LC接收电路，原来接收较低频率的电磁波，现在要想接收较高频率的电磁波，其调节方式应把可动电容器的动片适当________一些.【解析】增大LC接收电路的频率，由公式f＝12πLC可知应减小电容或电感；把可动电容器的动片适当旋出一些即可.【答案】旋出5.世界各地有许多无线电台同时广播，用收音机一次只能收听到某一电台的播音，而不是同时收听到许多电台的播音，其原因是因为接收到的电台电磁波与收音机调谐电路的固有频率________，产生了________.【解析】选台就是调谐过程，使f固＝f电磁波，在接收电路中产生电谐振，激起的感应电流最强.【答案】相同电谐振相近概念的辨析技巧1.调频和调幅：这是调制的两种方式，使电磁波的频率随信号改变的调制方式叫调频；使电磁波的振幅随信号改变的调制方式叫调幅.2.调制和解调：把低频电信号加载到高频等幅振荡电流上叫作调制；把低频电信号从高频载波中检出来叫解调，是调制的逆过程.电磁波家族[先填空]1.电磁波谱按电磁波的波长或频率大小的顺序把它们排列起来，就组成了电磁波谱.按波长由长到短依次为：无线电波、红外线、可见光、紫外线、X射线、γ射线.2.电磁波家族成员的特性(1)无线电波：波长较长，主要应用于广播、电视、雷达、微波炉等.(2)红外线：不能引起人的视觉，热效应作用较强.波长比可见光长，衍射现象明显.所有物体都能辐射红外线，能在云雾、烟尘中传播得较远.主要应用于红外线摇感或红外高空摄影.(3)可见光：引起人类视觉的部分，万物生长靠太阳.(4)紫外线：频率比可见光要高，不能引起人的视觉.化学作用较强，应用于杀菌消毒；还有较强的荧光效应，用来激发荧光物质发光.(5)X射线：频率比紫外线还高，当高速电子流轰击固体时能发出X射线，又叫伦琴射线.穿透力较强.用来检查工业部件的内部有无裂纹或气孔，医学上用于人体透视.(6)γ射线：频率比X射线还要高，穿透能力更强，主要应用它的穿透能力.[再判断]1.X射线对生命物质有较强的作用，过量的X射线辐射会引起生物体的病变.(√)2.γ射线是波长最短的电磁波，它比X射线的频率还要高.(√)3.紫外线比紫光更容易发生干涉和衍射.(×)[后思考]1.为什么超远程无线电利用无线电波中的长波波段，而雷达利用微波波段？【提示】根据波的衍射特性，波长越长，越容易绕过障碍物，所以超远程无线电利用长波波段.微波波长短，传播时直线性好，雷达正是利用了微波直线传播性好的特点.2.红外体温计不用与人体接触便可以迅速测量体温，如图3­3­3所示，你知道它的工作原理吗？图3­3­3【提示】根据体温越高，辐射红外线越强的原理.[核心点击]1.电磁波的共性(1)它们在本质上都是电磁波，它们的行为服从相同的规律，各波段之间的区别并没有绝对的意义.(2)都遵守公式v＝λf，它们在真空中的传播速度都是c＝3.0×108 m/s.(3)它们的传播都不需要介质.(4)它们都具有反射、折射、衍射和干涉的特性.2.电磁波的个性(1)不同电磁波的频率或波长不同，表现出不同的特性，波长越长越容易产生干涉、衍射现象，波长越短穿透能力越强.(2)同频率的电磁波，在不同介质中速度不同.不同频率的电磁波，在同一种介质中传播时，频率越大折射率越大，速度越小.(3)产生机理不同无线电波振荡电路中电子周期性运动产生红外线、可见光和紫外线原子的外层电子受激发后产生X射线原子的内层电子受激发后产生γ射线原子核受激发后产生(4)菌消毒，X射线应用于医学上的X光照片，γ射线检查金属部件的缺陷等.6.无线电波的中波波长范围为200～3 000 m.求该波段的频率范围.【解析】根据频率公式f＝cλ得f1＝cλ1＝3×108200Hz＝1.5×106Hz，f2＝cλ2＝3×1083 000Hz＝1.0×105 Hz，即该波段的频率范围为1.0×105～1.5×106 Hz.【答案】 1.0×105～1.5×106 Hz7.下面列出一些医疗器械的名称和这些器械运用的物理现象，请将相应的字母填写在运用这种现象的医疗器械后面的空格上.(1)X光机，________.(2)紫外线灯，________.(3)用理疗“神灯”照射伤口，可使伤口愈合得较好，这里的“神灯”是利用________.A.光的全反射B.紫外线具有很强的荧光作用C.紫外线具有杀菌消毒作用D.X射线的很强的贯穿力E.红外线具有显著的热效应F.红外线波长较长，易发生衍射【解析】(1)X光机是用来透视人的体内器官的，因此需要具有较强穿透力的电磁波，但又不能对人体造成太大的伤害，因此采用了穿透能力比较强又不会给人体造成太大伤害的X射线，选择D.(2)紫外线灯主要是用来杀菌的，因此它应用的是紫外线的杀菌作用而非荧光作用，因此选择C.(3)“神灯”又称红外线灯，主要是用于促进局部血液循环，它利用的是红外线的热效应，使人体局部受热，血液循环加快，因此选择E.【答案】(1)D (2)C (3)E巧记电磁波谱的性质1.电磁波谱中都是电磁波，在真空中传播速度相等，都等于光速；2.电磁波谱中都是波，具有波的一切特性.例如，反射、折射、干涉、衍射等；3.由于频率和波长不同，各自特性又有所不同，波长越长衍射现象越明显，频率越高能量越大.。

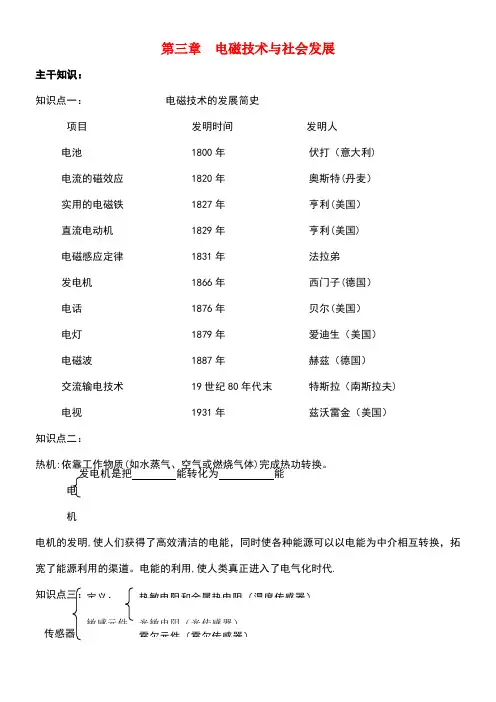

第三章 电磁技术与社会发展主干知识：知识点一： 电磁技术的发展简史项目 发明时间 发明人电池 1800年 伏打（意大利)电流的磁效应 1820年 奥斯特(丹麦）实用的电磁铁 1827年 亨利(美国）直流电动机 1829年 亨利(美国)电磁感应定律 1831年 法拉弟发电机 1866年 西门子(德国）电话 1876年 贝尔(美国）电灯 1879年 爱迪生（美国）电磁波 1887年 赫兹（德国）交流输电技术 19世纪80年代末 特斯拉（南斯拉夫) 电视 1931年 兹沃雷金（美国） 知识点二：热机:依靠工作物质(如水蒸气、空气或燃烧气体)完成热功转换。

电机电机的发明,使人们获得了高效清洁的电能，同时使各种能源可以以电能为中介相互转换，拓宽了能源利用的渠道。

电能的利用,使人类真正进入了电气化时代.知识点三： 传感器 发电机是把 能转化为 能定义：敏感元件 热敏电阻和金属热电阻（温度传感器） 光敏电阻（光传感器） 霍尔元件（霍尔传感器）知识点四: 电磁波的技术应用:无线电广播、电视、雷达和移动电话尊敬的读者：本文由我和我的同事在百忙中收集整编出来，本文档在发布之前我们对内容进行仔细校对，但是难免会有不尽如人意之处，如有疏漏之处请指正，希望本文能为您解开疑惑,引发思考。

文中部分文字受到网友的关怀和支持，在此表示感谢！在往后的日子希望与大家共同进步，成长。

This article is collected and compiled by my colleagues and I in our busy schedule. We proofread the content carefully before the release of this article, but it is inevitable that there will be someunsatisfactory points. If there are omissions, please correct them. I hope this article can solve your doubts and arouse your thinking. Part of the text by the user's care and support, thank you here! I hope to make progress and grow with you in the future.应用温度传感器（电熨斗、电饭锅、温度报警红外线传感器(干手机、自动门、家电遥生物传感器（味敏传感器、酸度计）。

高中物理教材目录(人教版)目录-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN高中物理教材目录（人教版）必修一第一章运动的描述第一节认识运动第二节时间位移第三节记录物体的运动信息第四节物体运动的速度第五节速度变化的快慢加速度第六节用图象描述直线运动本章复习与测试第二章探究匀变速直线运动规律第一节探究自由落体运动第二节自由落体运动规律第三节从自由落体到匀变速直线运动第四节匀变速直线运动与汽车行驶本章复习与测试第三章研究物体间的相互作用第一节探究形变与弹力的关系第二节研究摩擦力第三节力的等效和替换第四节力的合成与分解第五节共点力的平衡条件第六节作用力与反作用力本章复习与测试第四章力与运动第一节伽利略的理想实验与牛顿第一定律第二节影响加速度的因素第三节探究物体运动与受力的关系第四节牛顿第二定律第五节牛顿第二定律的应用第六节超重和失重第七节力学单位本章复习与测试必修二第一章抛体运动第01节什么是抛体运动第02节运动的合成与分解第03节竖直方向的抛体运动第04节平抛物体的运动第05节斜抛物体的运动本章复习与检测第二章圆周运动第01节匀速圆周运动第02节向心力第03节离心现象及其应用本章复习与检测第三章万有引力定律及其应用第01节万有引力定律第02节万有引力定律的应用第03节飞向太空本章复习与检测第四章机械能和能源第01节功第02节动能势能第03节探究外力做功与物体动能变化第04节机械能守恒定律第05节验证机械能守恒定律第06节能量能量转化与守恒定律第07节功率第08节能源的开发与利用本章复习与检测第五章经典力学与物理学的革命第01节经典力学的成就与局限性第02节经典时空观与相对论时空观第03节量子化现象第04节物理学—人类文明进步的阶梯本章复习与检测选修3-1第一章电场第01节认识电场第02节探究静电力第03节电场强度第04节电势和电势差第05节电场强度与电势差的关系第06节示波器的奥秘第07节了解电容器第08节静电与新技术本章复习与测试第二章电路第01节探究决定导线电阻的因素第02节对电阻的进一步研究第03节研究闭合电路第04节认识多用电表第05节电功率第06节走进门电路第07节了解集成电路本章复习与测试第三章磁场第01节我们周围的磁现象第02节认识磁场第03节探究安培力第04节安培力的应用第05节研究洛伦兹力第06节洛伦兹力与现代技术本章复习与测试选修3-2第一章电磁感应第01节电磁感应现象第02节研究产生感应电流的条件第03节探究感应电流的方向第04节法拉第电磁感应定律第05节法拉第电磁感应定律应用（一）第06节法拉第电磁感应定律应用（二）第07节自感现象及其应用第08节涡流现象及其应用本章复习与检测第二章交变电流第三章第01节认识变交电流第四章第02节交变电流的描述第五章第03节表征交变电流的物理量第六章第04节电感器对交变电流的作用第七章第05节电容器对交变电流的作用第八章第06节变压器第九章第07节远距离输电第十章本章复习与检测第三章传感器第01节认识传感器第02节探究传感器的原理第03节传感器的应用第04节用传感器制作自控装置第05节用传感器测磁感应强度本章复习与检测选修3-3第一章分子动理论第01节物体是由大量分子组成的第02节测量分子的大小第03节分子的热运动第04节分子间的相互作用力第05节物体的内能第06节气体分子运动的统计规律本章复习与检测第二章固体、液体和气体第三章第01节晶体的宏观特征第四章第02节晶体的微观结构第五章第03节固体新材料第六章第04节液体的性质液晶第七章第05节液体的表面张力第八章第06节气体状态量第九章第07节气体实验定律(Ⅰ)第十章第08节气体实验定律(Ⅱ)第十一章第09节饱和蒸汽空气的湿度第十二章本章复习与检测第十三章热力学基础第十四章第01节内能功热量第十五章第02节热力学第一定律第十六章第03节能量守恒定律第十七章第04节热力学第二定律第十八章第05节能源与可持续发展第十九章第06节研究性学能源的开发利用第二十章本章复习与测试选修3-4第一章机械振动第01节初识简谐运动第02节简谐运动的力和能量特征第03节简谐运动的公式描述第04节探究单摆的振动周期第05节用单摆测定重力加速度第06节受迫振动共振本章复习与检测第二章机械波第01节机械波的产生和传播第02节机械波的图象第03节惠更斯原理及其应用第04节波的干涉与衍射第05节多普勒效应本章复习与检测第三章电磁振荡与电磁波第四章第01节电磁振荡第02节电磁场与电磁波第03节电磁波的发射、传播和接收第04节电磁波谱第05节电磁波的应用本章复习与检测第四章光第01节光的折射定律第02节测定介质的折射率第03节认识光的全反射现象第04节光的干涉第05节用双缝干涉实验测定光的波长第06节光的衍射和偏振第07节激光本章复习与检测第五章相对论第01节狭义相对论的基本原理第02节时空相对性第03节质能方程与相对论速度合成第04节广义相对论第05节宇宙学简介本章复习与检测。

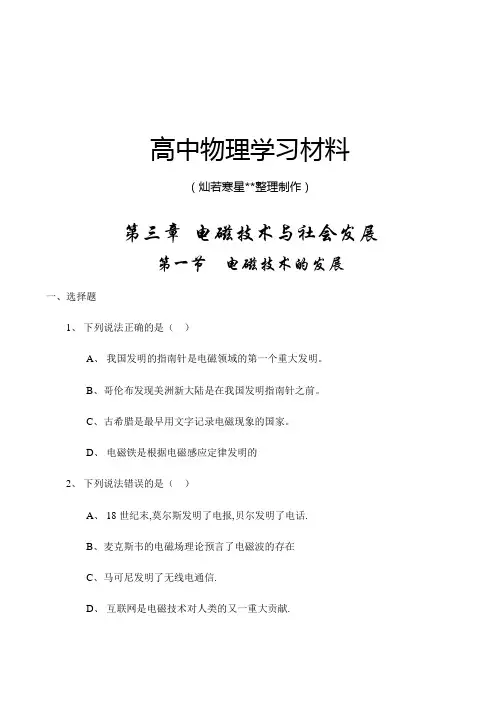

高中物理学习材料
（灿若寒星**整理制作）
第三章电磁技术与社会发展
第一节电磁技术的发展
一、选择题
1、下列说法正确的是（）
A、我国发明的指南针是电磁领域的第一个重大发明。

B、哥伦布发现美洲新大陆是在我国发明指南针之前。

C、古希腊是最早用文字记录电磁现象的国家。

D、电磁铁是根据电磁感应定律发明的
2、下列说法错误的是（）
A、18世纪末,莫尔斯发明了电报,贝尔发明了电话.
B、麦克斯韦的电磁场理论预言了电磁波的存在
C、马可尼发明了无线电通信.
D、互联网是电磁技术对人类的又一重大贡献.
二、填空题
3、中国古代利用磁石指南的特征发明是_______。

4、1800年_______发明了_______。

5、1820年_______发现了电流的_______。

6、1827年_______发明了实用的_______。

7、1831年_______发现了_______。

8、1866年_______发明了实用的_______。

9、1879年_______发明了_______。

10、19世纪80年代末_______等发明_______。

11、19世纪末期，莫尔斯发明了_______和贝尔发明了_______。

参考答案
一、选择题
1、A
2、A
二、填空题
3指南针
4伏打电池
5奥斯特磁效应
6亨利电磁铁
7法拉第电磁感应定律
8西门子自激式直流发电机
9爱迪生白炽灯
10特斯拉交流输电技术
11电报电话。
