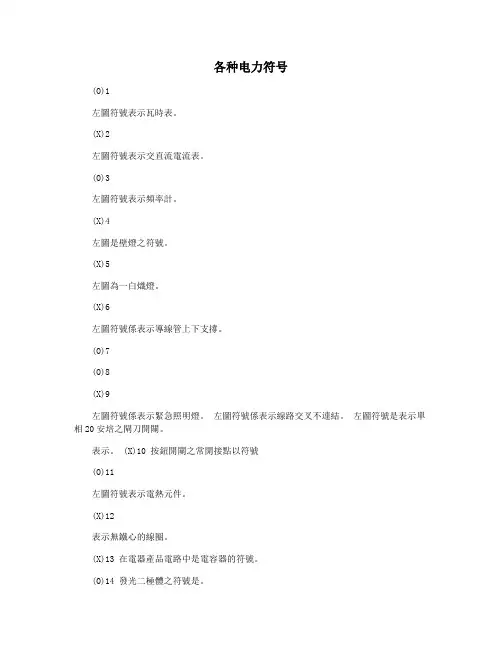

各种电力符号

规范电力常用符号及计量单位大小写2008/09/05 23:20在工作中我们常遇到很多人在写电力常用计量单位时,大小容易搞错,比如kV写成KV或干脆写反成Kv,很不规范,下面将一些常用的计量单位字母的大小作个介绍电力常用的一些计量单位及其大小写：a. 电压kV、电阻kΩ、电流mA、μA、kA、有功功率kW、无功功率kvar、视在功率kVA、电容F、p、μF、频率Hz等。

其中的k、m、μ、var、p、z均为小写字母，其余为大写字母。

b. MΩ、MW、Mvar、MVA、MPa中的M为大写字母。

c. 不少作者往往大小写不分，如将“mA（毫安）”写作“MA（兆安）”，将“MW（兆瓦）”写作“mW（毫瓦）”，则大错特错，贻笑大方。

5.7 外文字母的处理外文字母的大小写，正斜体、上下角标，必须书写清楚，区别明显。

如千瓦kW、千瓦时kWh、千伏安kVA、千乏kvar、千安kA、毫安mA、微安μA、千欧kΩ、兆欧MΩ、微法μF、皮法pF、兆帕Mpa、六氟化硫SF6等。

1 职责1.1副值班员是电气运行日志报表和各点电量统计、计算的负责人，应对各数据的准确性负责。

1.2 副值班员是本班的工具、钥匙保管员，应对本班的工具、钥匙齐全负责。

1.3 担任厂用电系统和主系统的操作人，处理一般设备缺陷，应对自己的工作负责。

1.4 学好业务，熟悉现场设备构造、原理和运行状况。

1.5 做好本班的考试工作。

2.3.1 应知2.3.1.1 熟悉全公司交流一次系统、厂用系统、设备结构、性能及正常的运行要求和运行方式要求。

2.3.1.2 了解和熟悉全公司各系统有关表计，调整装置，保护及信号回路。

2.3.1.3 熟悉和掌握各种消防器材的性能和使用方法，通晓消防知识。

2.3.1.4 熟知全公司电气设备的正常运行，接地方式。

2.3.1.5 了解各种整流装置的原理，熟知运行中的要求。

2.3.1.6 熟知机组冷却方式、发电机励磁方式、原理、发电机碳刷型号及更换方法要求。

电路图常用符号：AC——交流电DC——直流电FU——熔断器跌落式熔断器 FF快速熔断器 FTFG ——发电机M ——电动机HP——光字牌HL——指示灯HY——黄灯HB——蓝灯HG——绿灯HR——红灯HW——白灯K ——继电器KA——电流继电器KD——差动继电器KF——继电器KH——热继电器KA——瞬时接触继电器.瞬时有或无继电器.交流继电器中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序) KM——接触器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮Q——电路的开关器件FR——热继电器KT——延时有或无继电器Q——电路的开关器件KT——延时有或无继电器SB——按钮开关SA 转换开关电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM 功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS连接片 XB插头 XP插座 XS端子板 XT电线电缆母线 W直流母线 WB插接式(馈电)母线 WIB 电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS 预报音响小母线 WPS 电压小母线 WV事故照明小母线 WELM 避雷器 F限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC 变频器 UF变流器 UC逆变器 UI 电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPAYA电动执行器 YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器 EV电加热器加热元件 EE感应线圈电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池热电传感器 B 压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1BK 液位测量传感器 BL温度测量传感器 BHBM。

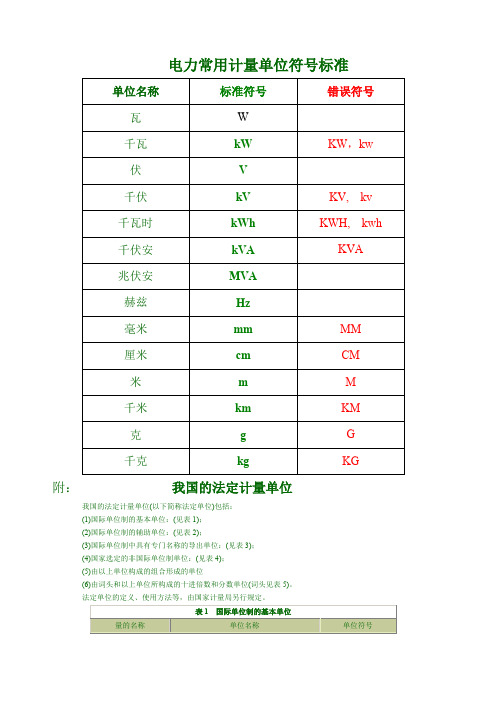

电力常用计量单位符号标准
附：我国的法定计量单位
我国的法定计量单位(以下简称法定单位)包括：
(1)国际单位制的基本单位：(见表1)；
(2)国际单位制的辅助单位：(见表2)；
(3)国际单位制中具有专门名称的导出单位：(见表3)；
(4)国家选定的非国际单位制单位：(见表4)；
(5)由以上单位构成的组合形成的单位
(6)由词头和以上单位所构成的十进倍数和分数单位(词头见表5)。

法定单位的定义、使用方法等，由国家计量局另行规定。

注：
1.周、月、年(年的符号为a)，为一般常用时间单位。

2.< >内的字，是在不致混淆的情况下，可以省略的字。

3.()内的字为前者的同义语。

4.角度单位度分秒的符号不处于数字后时，用括弧。

5.升的符号中，小写字母l为备用符号。

6.r为“转”的符号。

7.人民生活和贸易中，质量习惯称为重量。

8.公里为千米的俗称，符号为km。

9.104称为万，108称为亿，1012称为万亿，这类数词的使用不受词头名称的影响，但不应与词头混淆。

本站收集的与切削有关的部分非法定计量单位的换算表如下：。

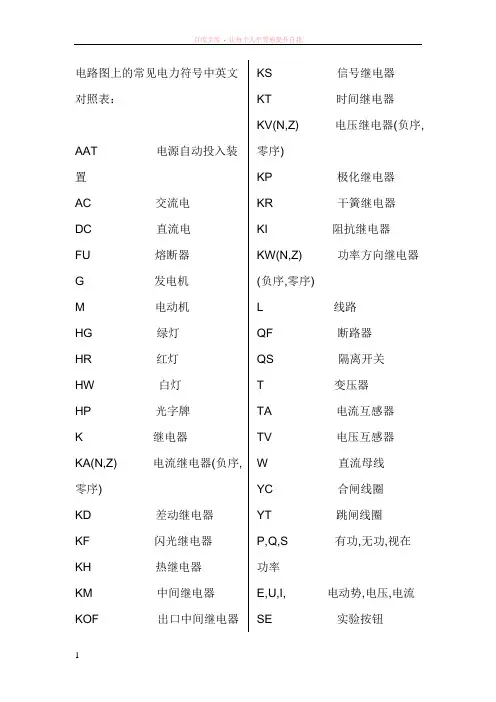

电路图上的常见电力符号中英文对照表：AAT 电源自动投入装置AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(N,Z) 电流继电器(负序,零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(N,Z) 电压继电器(负序,零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(N,Z) 功率方向继电器(负序,零序)L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈P,Q,S 有功,无功,视在功率E,U,I, 电动势,电压,电流SE 实验按钮SR 复归按钮f 频率电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM 功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW 连接片XB插头XP插座XS端子板XT电线,电缆,母线W直流母线WB插接式(馈电)母线WIB 电力分支线WP照明分支线WL应急照明分支线WE 电力干线WPM照明干线WLM应急照明干线WEM 滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS 预告音响小母线WPS 电压小母线WV事故照明小母线WELM 避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS 温度控制开关,辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPA,YA 电动执行器YE发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器EV电加热器加热元件EE 感应线圈,电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器,变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD 启动变阻器RS频敏变阻器RF限流电阻器RC光电池,热电传感器B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1,BK 液位测量传感器BL温度测量传感器BH,BM。

规范电力常用符号及计量单位大小写2008/09/05 23:20在工作中我们常遇到很多人在写电力常用计量单位时,大小容易搞错,比如kV写成KV或干脆写反成Kv,很不规范,下面将一些常用的计量单位字母的大小作个介绍电力常用的一些计量单位及其大小写： a. 电压kV、电阻kΩ、电流mA、μA、kA、有功功率kW、无功功率kvar、视在功率kVA、电容F、p、μF、频率Hz等。

其中的k、m、μ、var、p、z均为小写字母，其余为大写字母。

b. MΩ、MW、Mvar、MVA、MPa中的M为大写字母。

c. 不少作者往往大小写不分，如将“mA（毫安）”写作“MA（兆安）”，将“MW（兆瓦）”写作“mW（毫瓦）”，则大错特错，贻笑大方。

5.7　外文字母的处理 外文字母的大小写，正斜体、上下角标，必须书写清楚，区别明显。

如千瓦kW、千瓦时kWh、千伏安kVA、千乏kvar、千安kA、毫安mA、微安μA、千欧kΩ、兆欧MΩ、微法μF、皮法pF、兆帕Mpa、六氟化硫SF6等。

1 职责1.1副值班员是电气运行日志报表和各点电量统计、计算的负责人，应对各数据的准确性负责。

1.2 副值班员是本班的工具、钥匙保管员，应对本班的工具、钥匙齐全负责。

1.3 担任厂用电系统和主系统的操作人，处理一般设备缺陷，应对自己的工作负责。

1.4 学好业务，熟悉现场设备构造、原理和运行状况。

1.5 做好本班的考试工作。

2.3.1 应知2.3.1.1 熟悉全公司交流一次系统、厂用系统、设备结构、性能及正常的运行要求和运行方式要求。

2.3.1.2 了解和熟悉全公司各系统有关表计，调整装置，保护及信号回路。

2.3.1.3 熟悉和掌握各种消防器材的性能和使用方法，通晓消防知识。

2.3.1.4 熟知全公司电气设备的正常运行，接地方式。

2.3.1.5 了解各种整流装置的原理，熟知运行中的要求。

2.3.1.6 熟知机组冷却方式、发电机励磁方式、原理、发电机碳刷型号及更换方法要求。

电力符号一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下**************************************************型号含义：R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

电力常用计量单位符号标准
附：我国的法定计量单位
我国的法定计量单位(以下简称法定单位)包括：
(1)国际单位制的基本单位：(见表1)；
(2)国际单位制的辅助单位：(见表2)；
(3)国际单位制中具有专门名称的导出单位：(见表3)；
(4)国家选定的非国际单位制单位：(见表4)；
(5)由以上单位构成的组合形成的单位
(6)由词头和以上单位所构成的十进倍数和分数单位(词头见表5)。

法定单位的定义、使用方法等，由国家计量局另行规定。

注：
1.周、月、年(年的符号为a)，为一般常用时间单位。

2.< >内的字，是在不致混淆的情况下，可以省略的字。

3.( )内的字为前者的同义语。

4.角度单位度分秒的符号不处于数字后时，用括弧。

5.升的符号中，小写字母l为备用符号。

6.r为“转”的符号。

7.人民生活和贸易中，质量习惯称为重量。

8.公里为千米的俗称，符号为km。

9.104称为万，108称为亿，1012称为万亿，这类数词的使用不受词头名称的影响，但不应与词头混淆。

本站收集的与切削有关的部分非法定计量单位的换算表如下：。

电力常用计量单位符号标准
附：我国的法定计量单位我国的法定计量单位(以下简称法定单位)包括：
(1)国际单位制的基本单位：(见表1)；
(2)国际单位制的辅助单位：(见表2)；
(3)国际单位制中具有专门名称的导出单位：(见表3)；
(4)国家选定的非国际单位制单位：(见表4)；
(5)由以上单位构成的组合形成的单位
(6)由词头和以上单位所构成的十进倍数和分数单位(词头见表5)。

法定单位的定义、使用方法等，由国家计量局另行规定。

注：
1.周、月、年(年的符号为a)，为一般常用时间单位。

2.< >内的字，是在不致混淆的情况下，可以省略的字。

3.()内的字为前者的同义语。

4.角度单位度分秒的符号不处于数字后时，用括弧。

5.升的符号中，小写字母l为备用符号。

6.r为“转”的符号。

7.人民生活和贸易中，质量习惯称为重量。

8.公里为千米的俗称，符号为km。

9.104称为万，108称为亿，1012称为万亿，这类数词的使用不受词头名称的影响，但不应与
词头混淆。

本站收集的与切削有关的部分非法定计量单位的换算表如下：。

×××电器符号大全×××序图形符号说明号1 开关(机械式)电气图形符号2 多级开关一般符号单线表示3 多级开关一般符号多线表示4接触器(在非动作位置触点断开)KM5 接触器(在非动作位置触点闭合)6 负荷开关(负荷隔离开关)电气图用图形符号7 具有自动释放功能的负荷开关8 熔断器式断路器9断路器QF隔离开关10QS熔断器一般符号11FU12跌落式熔断器FF13 熔断器式开关14 熔断器式隔离开关15 熔断器式负荷开关16 当操作器件被吸合时延时闭合的动合触点17 当操作器件被释放时延时闭合的动合触点18 当操作器件被释放时延时闭合的动断触点电气图用图形符号19 当操作器件被吸合时延时闭合的动断触点20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点21SB按钮开关(不闭锁)22 旋钮开关、旋转开关(闭锁)23 位置开关,动合触点限制开关,动合触点24 位置开关,动断触点限制开关,动断触点25 热敏开关,动合触点注:θ可用动作温度代替26 热敏自动开关,动断触点注:注意区别此触点和下图所示热继电器的触点27 具有热元件的气体放电管荧光灯起动器28 动合(常开)触点注:本符号也可用作开关一般符号29 动断(常闭)触点30 先断后合的转换触点31 当操作器件被吸合或释放时,暂时闭合的过渡动合触点32 座(内孔的)或插座的一个极33 插头(凸头的)或插头的一个极34 插头和插座(凸头的和内孔的)35 接通的连接片36 换接片37 双绕组变压器38 三绕组变压器39TA自耦变压器40 电抗器扼流图41电流互感器脉冲变压器42 具有两个铁芯和两个二次绕组的电流互感器43 在一个铁芯上具有两个二次绕组的电流互感器44 具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接45 三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接46 三相变压器星形-三角形连接47 具有有载分接开关的三相变压器星形-三角形连接848 三相变压器星形-曲折形连接49 操作器件一般符号50 具有两个绕组的操作器件组合表示法51 热继电器的驱动器件52 气体继电器53 自动重闭合器件54 电阻器一般符号55 可变电阻器可调电阻器56 滑动触点电位器57 预调电位器58 电容器一般符号59 可变电容器可调电容器60 双联同调可变电容器61 指示仪表(星号必须按规定予以代表)62PV电压表63PA电流表64 无功电流表电气图形符号65 最大需量指示器(由一台积算仪表操作的)66PR无功功率表67PW功率因素表68PF频率表69 温度计、高温计(θ可由t代替)70 转速表71 积算仪表、电能表(星号必须按规定予以代替)72 安培小时计73PJ电能表(瓦特小时表)74PJR无功电能表75 带发送器电能表76 由电能表操纵的遥测仪表(转发器)77 由电能表操纵的带有打印器材的遥测仪表(转发器)序号 图 形 符 号说 明111控制及信号线路(电力及照明用) 112原电池或蓄电池113原电池组或蓄电池组114带抽头的原电池组或蓄电池组 115接地一般符号116接机壳或接底板117无噪声接地118保护接地119等电位78屏、盘、架一般符号注:可用文字符号或型号表示设备名称79列架一般符号80人工交换台、中断台、测量台、业务台等一般符号120 电缆终端头121 电力电缆直通接线盒122 电力电缆连接盒电力电缆分线盒123 控制和指示设备124 报警启动装置(点式-手动或自动)125 线型探测器126 火灾报警装置127 热128烟129易爆气体130 手动启动CAD里配电系统图BVV-500(2x2.5)WC.CEC和ZR-BVV-500(2x4+1x2.5)WC.CEC 表示什么？BVV-500(2x2.5)WC.CECZR-BVV-500(2x4+1x2.5)WC.CEC分别代表什么第一个是说塑铜线两个2.5平方的第二个是说塑铜线两个4平方的+以一个2.5平方的问电气系统图中 C65N-32A/2P ZR-BVV-3X4 分别代表什么意思C65N-开关型号(最大断路电流为65A)32A-额定断路电流(本开关断路电流为32A)2P-级数ZR-导线型号(ZR表示阻燃型)BVV-BVV铜芯圆型聚氯乙烯绝缘聚氯乙烯护套电线3X4-3根4mm2的导线电施图配电箱内的C65N—C63/3P和DPN—C32/2P的含义DPN：是DPN型断路器系列，C32/2P：是二相32A底座断路器,电大电流32A. BVV.BVVB电线的区别ZR—BV是什么电线用BVR能代替吗BVV,BVVB电线的区别就是BVV线是铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电线,而BVVB是铜芯聚氯乙烯绝缘聚氯乙烯护套平型电线,二者的区别就是截面不一样,ZR-BV是阻燃铜芯聚氯乙烯绝缘电线,而BVR是铜芯聚氯乙烯绝缘软电线,你自己看你用在什么方面,要是要有阻燃作用,那就不能代替.BVV.BVVB是有护套的铜塑线，前者圆形，后者扁形。

电气图纸符号大全电气图纸是工程领域中非常重要的一部分。

它是用于表达电气设备和线路的分布、连接和功能的图形符号系统。

在电气工程中，电气图纸是工程师们沟通和交流的重要工具。

以下是一些常见的电气图纸符号和其对应的含义。

1. 电源符号：电源符号通常用来表示电气设备的供电来源。

常见的电源符号包括电池符号、电网符号和发电机符号。

这些符号表示了电气设备所需的电源类型。

2. 电气元件符号：电气元件符号用来表示电气设备中的各种元件，如开关、插座、保险丝、断路器等。

这些符号通常用来表示电气元件的功能和位置。

3. 传感器符号：传感器符号用来表示各种传感器设备，如温度传感器、湿度传感器、光线传感器等。

这些符号表示了传感器设备的类型和位置。

4. 电器设备符号：电器设备符号用来表示安装在电气线路中的各种电器设备，如电机、发动机、燃气灶等。

这些符号表示了电器设备的类型和位置。

5. 连接符号：连接符号用来表示电气线路之间的连接方式，如并联、串联和星形连接等。

这些符号表示了电气线路的连接方式和电流流动的路径。

6. 电线符号：电线符号用来表示不同类型的电线和电缆，如电源线、信号线和通信线等。

这些符号表示了电线的类型和连接方式。

7. 地线符号：地线符号用来表示电气设备的接地和保护系统，以确保安全。

这些符号表示了接地系统的类型和位置。

8. 灯具符号：灯具符号用来表示不同类型的照明设备，如灯泡、投光灯和路灯等。

这些符号表示了照明设备的类型和位置。

在电气工程中，使用正确的电气图纸符号非常重要。

只有使用标准化的符号，工程师们才能准确地理解和解释电气图纸。

这有助于提高工程项目的效率和质量。

除了上述提到的电气图纸符号，还有很多其他类型的符号在电气图纸中使用。

这些符号表示了电气设备和线路的更具体的功能和特征。

例如，电子器件符号表示各种电子元件、电路和系统中使用的器件。

总之，电气图纸符号是电气工程师们必须熟悉和掌握的重要工具。

通过正确使用这些符号，工程师们能够有效地传达和理解电气设备和线路的布局、连接和功能。
