双机热备OSPF组网配置指导手册v1.3

双机部署注意事项硬件限制1.只支持两台设备做双机。

2.主备设备产品硬件型号相同，比如要求相同的板卡数量，接口卡位置，版本型号，licensen。

3.为防止业务异常，对于USG9500系列设备，在两个主控板都被拔出或故障时，需要将设备下电或将所有的接口板拔出。

软件限制1.主备设备的软件版本必须一致2.主备设备的Bootrom版本必须一致3.双机热备组网中，主备设备之间每24小时会进行一次配置一致性检查，要求主备设备上配置必须完全一致，比如安全策略，NAT策略，带宽策略，策略路由等。

4.建议实施主备设备部署时，配置文件均为初始文件。

5.主备设备需要选择相同的业务接口和心跳口，对应接口必须加入相同的安全区域。

6.配置了vrrp virtual-mac enable命令的接口不能作为心跳口，心跳口的MTU值必须是缺省值1500。

7.主备设备业务接口的IP地址必须固定，因此双机热备特性不能与PPoE拨号、DHCP Client等自动获取IP地址的特性结合使用。

场景一上行路由器ospf协议，下行交换机vrrp协议1.为实现快速切换在主防火墙上下行接口应加入同一个link-group2.配置nat地址池静态黑洞路由，引入到ospf进行发布3.开启hrp快速备份功能4.为提高心跳接口高可靠性（a.配置多心跳口 b.配置E-Trunk，逐包转发load-balance src-dst-ip），主备防火墙心跳接口之间如果有三层设备（如路由器），配置时应带remote参数，同时放行心跳接口所在安全区域和local之间的安全策略。

主备防火墙接口推荐直连，配置时不用带remote 参数，不用放行安全策略。

5.主墙上业务端口配置hrp track active,备墙业务接口上配置hrp trackstandby,主墙下业务端口配置vrrp vrid 1 virtual-ip x.x.x.x active，备墙下业务端口配置vrrp vrid 1 virtual-ip x.x.x.x standby。

防火墙双机热备配置及组网指导防火墙双机热备，主要是提供冗余备份的功能，在网络发生故障的时候避免业务出现中断。

防火墙双机热备组网根据防火墙的模式，分路由模式下的双机热备组网和透明模式下的双机热备组网，下面分别根据防火墙的不同模式下的组网提供组网说明及典型配置。

1 1:防火墙双机热备命令行说明防火墙的双机热备的配置主要涉及到HRP的配置，VGMP的配置，以及VRRP的配置,防火墙的双机热备组网配置需要根据现网的业务和用户的需求来进行调整，下面就防火墙的双机热备配置涉及到的命令行做一个解释说明。

1.1 1.1 HRP命令行配置说明HRP是华为的冗余备份协议， Eudemon 防火墙使用此协议进行备份组网，达到链路状态备份的目的，从而保证在设备发生故障的时候业务正常。

HRP协议是华为自己开发的协议,主要是在VGMP协议的基础上进行扩展得到的；VGMP是华为的私有协议，主要是用来管理VRRP的，VGMP也是华为的私有协议，是在VRRP的基础上进行扩展得到的。

不管是VGMP的报文，还是HRP的报文，都是VRRP的报文，只是防火墙在识别这些报文的时候能根据自己定义的字段能判断出是VGMP的报文,HRP的报文,或者是普通的VRRP的报文.在Eudemon防火墙上，hrp的作用主要是备份防火墙的会话表，备份防火墙的servermap表，备份防火墙的黑名单，备份防火墙的配置，以及备份ASPF模块中的公私网地址映射表和上层会话表等.两台防火墙正确配置VRRP，VGMP，以及HRP之后,将会形成主备关系，这个时候防火墙的命令行上会自动显示防火墙状态是主还是备，如果命令行上有HRP_M的标识,表示此防火墙和另外一台防火墙进行协商之后抢占为主防火墙，如果命令行上有HRP_S的标识,表示此防火墙和另外一台防火墙进行协商之后抢占为备防火墙。

防火墙的主备状态只能在两台防火墙之间进行协商，并且协商状态稳定之后一定是一台为主状态另外一台为备状态，不可能出现两台都为主状态或者都是备状态的。

双机热备配置举例目录1双机热备配置举例1.1 配置主备备份方式下的双机热备1.2 配置负载分担方式上下行设备是路由器的双机热备1.3配置负载分担方式下业务接口工作在交换模式的双机热备1.4 配置主备备份方式下VRRP 和OSPF 结合的双机热备1.5 配置主备备份方式下OSPF 与NAT 结合的双机热备1双机热备配置举例通过配置双机热备功能，可以确保主用设备出现故障时能由备份设备平滑地接替工作。

配置主备备份方式下的双机热备Eudemon 作为安全设备部署在业务节点上，上下行设备均是交换机，实现主备备份的双机热备份组网。

配置负载分担方式上下行设备是路由器的双机热备Eudemon 作为安全设备部署在业务节点上，上下行设备均是路由器，实现负载分担的双机热备份组网。

配置负载分担方式下业务接口工作在交换模式的双机热备Eudemon 上下行设备均是路由器，主备设备的业务接口工作在交换模式下，在上下行路由器之间透传OSPF 协议，同时对业务流量提供安全过滤功能。

配置主备备份方式下VRRP和OSPF结合的双机热备主备设备与路由器运行OSPF协议，与交换机运行VRRP , 实现主备备份的双机热备份组网。

配置主备备份方式下OSPF与NAT结合的双机热备主备设备与路由器及下行设备GGSN设备运行OSPF协议，在设备上配置NAT功能，实现主备备份的双机热备份组网。

父主题：典型配置案例1.1配置主备备份方式下的双机热备Eudemon作为安全设备部署在业务节点上，上下行设备均是交换机，实现主备备份的双机热备份组网。

组网需求Eudemon作为安全设备被部署在业务节点上。

其中上下行设备均是交换机，Eudemon_A、Eudemon_B分别充当主用设备和备用设备。

网络规划如下：•内部网络通过路巾器与Eudemon_A、Eudemon_B 的GigabitEthernet 0/0/2接口相连，部署在Trust区域。

•外部网络通过路由器与Eudemon_A、Eudemon_B 的GigabitEthernet 0/0/1接口相连，部署在Untrust区域。

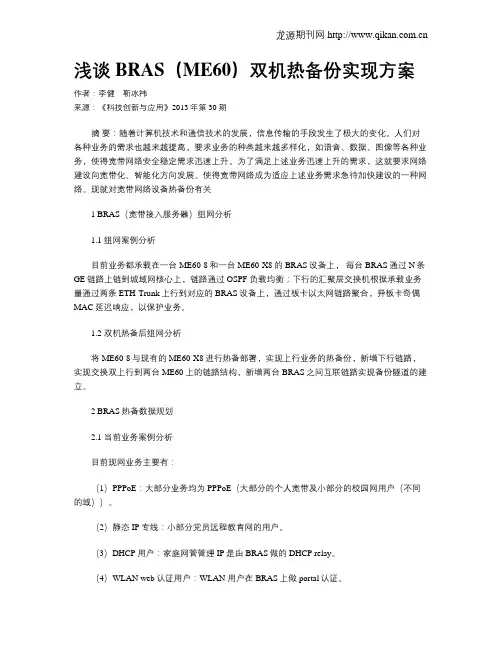

浅谈BRAS（ME60）双机热备份实现方案作者：李健靳冰祎来源：《科技创新与应用》2013年第30期摘要：随着计算机技术和通信技术的发展，信息传输的手段发生了极大的变化。

人们对各种业务的需求也越来越提高，要求业务的种类越来越多样化，如语音、数据、图像等各种业务，使得宽带网络安全稳定需求迅速上升。

为了满足上述业务迅速上升的需求，这就要求网络建设向宽带化、智能化方向发展。

使得宽带网络成为适应上述业务需求急待加快建设的一种网络。

现就对宽带网络设备热备份有关1 BRAS（宽带接入服务器）组网分析1.1 组网案例分析目前业务都承载在一台ME60-8和一台ME60-X8的BRAS设备上，每台BRAS通过N条GE链路上链到城域网核心上，链路通过OSPF 负载均衡；下行的汇聚层交换机根据承载业务量通过两条ETH-Trunk上行到对应的BRAS设备上，通过板卡以太网链路聚合，异板卡奇偶MAC延迟响应，以保护业务。

1.2 双机热备后组网分析将ME60-8与现有的ME60-X8进行热备部署，实现上行业务的热备份，新增下行链路，实现交换双上行到两台ME60上的链路结构，新增两台BRAS之间互联链路实现备份隧道的建立。

2 BRAS热备数据规划2.1 当前业务案例分析目前现网业务主要有：（1）PPPoE：大部分业务均为PPPoE（大部分的个人宽带及小部分的校园网用户（不同的域））。

（2）静态IP专线：小部分党员远程教育网的用户。

（3）DHCP用户：家庭网管管理IP是由BRAS做的DHCP relay。

（4）WLAN web认证用户：WLAN 用户在BRAS上做portal认证。

现网版本：ME60-X8：V600R002C02SPC700 补丁SPC017，ME60-8：V100R005C02B01B 补丁SPC55。

2.2 热备数据规划根据现网情况，本次热备规划使用目前成熟的共享地址池+互联隧道方案进行部署，针对现网的静态、PPPoE用户、DHCP用户、WLAN业务实现热备。

SecPath防火墙双机热备典型配置举例关键词：双机热备、主备模式、负载分担模式、数据同步、流量切换摘要：防火墙设备是所有信息流都必须通过的单一点，一旦故障所有信息流都会中断。

保障信息流不中断至关重要，这就需要解决防火墙设备单点故障问题。

双机热备技术可以保障即使在防火墙设备故障的情况下，信息流仍然不中断。

本文将介绍双机热备的概念、工作模式及典型应用等。

缩略语：目录1 特性简介 (3)1.1 双机热备的工作机制 (3)2 特性使用指南 (4)2.1 使用场合 (4)2.2 配置指南 (4)2.2.1 双机热备组网应用配置指南 (4)2.2.2 双机热备应用涉及的配置 (4)2.3 注意事项 (4)3 支持的设备和版本 (5)3.1 设备版本 (5)3.2 支持的设备 (5)3.3 配置保存 (5)4 配置举例 (6)4.1 典型组网 (6)4.2 设备基本配置 (9)4.2.1 其他共同配置： (9)4.3 双机热备业务典型配置举例 (9)4.3.1 透明模式＋主备模式 (9)4.3.2 透明模式＋负载分担模式 (14)4.3.3 路由模式＋主备模式 (17)4.3.4 路由模式＋负载分担模式 (19)4.3.5 路由模式＋主备模式＋支持非对称路径 (21)4.3.6 路由模式＋负载分担模式＋支持非对称路径 (27)4.3.7 动态路由模式组网 (32)5 相关资料 (33)1 特性简介双机热备在链路切换前，对会话信息进行主备同步；在设备故障后能将流量切换到其他备份设备，由备份设备继续处理业务，从而保证了当前的会话不被中断。

secpath防火墙具有多样化的组网方式，双机的组网应用也会很多种，本文试举几种双机热备的典型应用。

1.1 双机热备的工作机制互为备份的两台防火墙只负责会话信息备份，保证流量切换后会话连接不中断。

而流量的切换则依靠传统备份技术（如VRRP、动态路由）来实现，应用灵活，能适应各种组网环境。

负载分担模式双机热备典型配置举例4.1 组网需求在图36所示的防火墙动态路由OSPF双机热备组网中，需要实现：∙  通过配置等价路由，在主、备防火墙正常工作时，主、备防火墙可以负载分担内外网流量。

∙  当其中一台防火墙故障或与两台交换机相连的某一条链路故障时，流量可以及时从两台防火墙切换至一台防火墙，从而保证新发起的会话能正常建立，当前正在进行的会话也不会中断，网络业务能够平稳运行。

图36 负载分担模式双机热备组网图4.2 配置思路为了使数据流量能够负载分担通过防火墙进行转发，需要使防火墙的路由度量值保持一致。

4.3 使用版本本举例是在U200-A R5135版本上进行配置和验证的。

4.4 配置注意事项∙  双机热备只支持两台设备进行备份。

∙  双机热备的两台设备要求硬件配置和软件版本一致，并且要求接口卡的型号与所在的槽位一致，否则会出现一台设备备份过去的信息，在另一台设备上无法识别，或者找不到相关物理资源，从而导致流量切换后报文转发出错或者失败。

∙  在双机热备页面进行配置后，如果没有提交配置就单击<修改备份接口>按钮进入备份接口配置页面，则对双机热备页面进行的配置会丢失。

∙  双机热备的两台设备上的备份接口之间可以通过转发设备（如：路由器、交换机、HUB）进行中转，但是必须保证经过转发设备后报文携带的Tag为备份VLAN的VLAN Tag。

4.5 配置步骤4.5.1 Firewall A的配置1. 通过Web方式配置(1)配置接口GigabitEthernet0/1、GigabitEthernet0/2接口的IP地址。

# 在导航栏中选择“设备管理> 接口管理”。

点击接口对应的编辑按钮“”，进入“接口编辑”配置页面。

# 配置接口工作在“三层”模式以及IP地址。

SecPath防火墙双机热备典型配置举例关键词：双机热备、主备模式、负载分担模式、数据同步、流量切换摘要：防火墙设备是所有信息流都必须通过的单一点，一旦故障所有信息流都会中断。

保障信息流不中断至关重要，这就需要解决防火墙设备单点故障问题。

双机热备技术可以保障即使在防火墙设备故障的情况下，信息流仍然不中断。

本文将介绍双机热备的概念、工作模式及典型应用等。

缩略语：目录1 特性简介 (3)1.1 双机热备的工作机制 (3)2 特性使用指南 (4)2.1 使用场合 (4)2.2 配置指南 (4)2.2.1 双机热备组网应用配置指南 (4)2.2.2 双机热备应用涉及的配置 (4)2.3 注意事项 (4)3 支持的设备和版本 (5)3.1 设备版本 (5)3.2 支持的设备 (5)3.3 配置保存 (5)4 配置举例 (6)4.1 典型组网 (6)4.2 设备基本配置 (9)4.2.1 其他共同配置： (9)4.3 双机热备业务典型配置举例 (9)4.3.1 透明模式＋主备模式 (9)4.3.2 透明模式＋负载分担模式 (14)4.3.3 路由模式＋主备模式 (17)4.3.4 路由模式＋负载分担模式 (19)4.3.5 路由模式＋主备模式＋支持非对称路径 (21)4.3.6 路由模式＋负载分担模式＋支持非对称路径 (27)4.3.7 动态路由模式组网 (32)5 相关资料 (33)1 特性简介双机热备在链路切换前，对会话信息进行主备同步；在设备故障后能将流量切换到其他备份设备，由备份设备继续处理业务，从而保证了当前的会话不被中断。

secpath防火墙具有多样化的组网方式，双机的组网应用也会很多种，本文试举几种双机热备的典型应用。

1.1 双机热备的工作机制互为备份的两台防火墙只负责会话信息备份，保证流量切换后会话连接不中断。

而流量的切换则依靠传统备份技术（如VRRP、动态路由）来实现，应用灵活，能适应各种组网环境。

防火墙双机热备特性FAQ1：问：R6新增了支持防火墙和路由器双机热备份组网，的这种组网是如何实现的防火墙主备组网的，需要在防火墙上配置哪些命令，需要注意哪些东西？答：R6上新增支持防火墙和路由器双机热备份组网，这种组网防火墙和路由器之间器OSPF 协议，同时在防火墙上配置根据HRP状态调整备防火墙上OSPF的COST值，使得路由器学到的路由都指向主防火墙，保证业务都从主防火墙上过，形成双机热备份的。

为了实现防火墙和双机热备份组网，需要在主备防火墙上配置命令：hrp ospf-cost adjust-enable，这个命令能保证主备防火墙对外发布路由的时候只有备防火墙会加上一个COST值，主防火墙直接发布路由。

这个COST值默认是65500。

防火墙和路由器组网的时候，心跳线不能配置成transfer-only，同时需要使用VRRP的优先级作为防火墙的VGMP的优先级，VRRP需要track上和路由器相连的接口。

2：问：R6双机热备份是如何支持来回路径不一致的，会话快速备份和传统的会话实时备份有什么区别，会话快速备份涉及到哪些命令行。

答：R6是通过支持会话快速备份来支持来回路径不一致的，会话快速备份就是在会话建立的时候就立即备份到对端防火墙上，保证即使是来回路径不一致，到备防火墙上的报文也能命中会话进行转发。

会话快速备份和传统的会话实时备份的区别是：1：会话快速备份在会话一建立就备份到备防火墙上，而会话实时备份是需要等到会话老化线程扫描到会话判断需要备份才备份到备防火墙上的，所以会话实时备份最常可能需要到会话建立8s之后才能备份到备防火墙上，所以仅仅有会话实时备份不能支持来回路径不一致。

2：会话快速备份能备份tcp半连接会话和ICMP会话，而会话实时备份不备份半连接会话和ICMP的会话。

会话快速备份首先需要配置心跳口，并配置high-availability参数，保证此接口是高可用性接口，同时配置hrp mirror session enable。

华为OSPF协议基本配置OSPF（Open Shortest Path First）是一种链路状态路由协议，常用于大型网络中的内部网关协议（IGP）。

华为设备支持OSPF协议，并提供丰富的配置选项来进行基本的OSPF协议配置。

1. 配置路由器ID（Router ID）：在OSPF协议中，每个路由器都需要一个唯一的路由器ID来标识自己。

华为设备可以使用以下命令配置路由器ID：```[RouterA] ospf router-id 1.1.1.1```2. 配置区域（Area）：OSPF使用区域的概念来实现路由器的分层结构，不同区域之间的通信需要经过区域边界路由器（ABR）或自治系统边界路由器（ASBR）。

华为设备可以使用以下命令配置区域：```[RouterA] ospf area 0```3.配置接口：在OSPF中，需要将路由器的接口添加到相应的区域中，以便进行邻居关系的建立和路由信息的交换。

华为设备可以使用以下命令将接口添加到OSPF中：```[RouterA] interface GigabitEthernet 0/0/1[RouterA-GigabitEthernet0/0/1] ospf enable[RouterA-GigabitEthernet0/0/1] ospf area 0```4. 配置路由汇总（Route Summarization）：OSPF允许在ABR或ASBR上进行路由汇总，以减少网络中的路由表项数量和路由信息的传输量。

华为设备可以使用以下命令配置路由汇总：```[RouterA] ospf abr-summary 10.0.0.0 255.0.0.0```5. 配置路由过滤（Route Filtering）：OSPF允许在路由器上对路由进行筛选，以控制路由的学习和传播。

华为设备可以使用以下命令配置路由过滤：```[RouterA] ospf distribute-list export prefix-list PREFIX-LIST-OUT[RouterA] ospf distribute-list import prefix-list PREFIX-LIST-IN```6. 配置路由聚合（Route Aggregation）：OSPF允许在路由器上对多个具有相同前缀的路由进行聚合，以减少路由表项的数量和路由信息的传输量。

Cisco路由器双机热备的全面配置示例对于某些企业或组织的某些关键业务数据的网络传输,要求网络设备高度的可靠性，而且需要维护方便。

Cisco路由器的备份技术有多种。

这里介绍一下路由器自身的备份技术及线路备份技术。

一般来说，路由器是建立局域网与广域网连接的桥梁。

所谓的路由器自身的备份技术是为了解决路由器由于自身硬件（如内存、CPU）或软件IOS的某种故障或局域端口的故障，所连接局域设备的端口或线路的故障所导致的网络瘫痪的问题。

路由器的备份要求至少有一台与正在工作的主路由器功能相同的路由器，在主路由器瘫痪的情况下，以某种方式代替主路由器，为局域网用户提供路由服务。

对于局域网的计算机，在主路由器瘫痪的情况下，如何找到备份路由器，主要有以下集中办法：proxy AR PIRDP动态路由HSRPProxy AR P支持Proxy AR P 的计算机无论与本网段的计算机还是不同网段的计算机进入通讯都发送AR P广播以寻找与目的地址相对应的MAC地址，这时，知道目的地址的路由器会响应AR P的请求，并将自己的MAC地址广播给源计算机，然后源计算机就将IP数据包发给该路由器，并由路由器最终将数据包发送到目的。

在主路由器瘫痪情况下，计算机再进行通讯时，它将继续发送Proxy AR P广播，备份路由器响应该请求，并进行数据传输。

缺点：如果主路由器正在传输数据时瘫痪，正在通信的计算机在未发送另外的Proxy AR P请求之前．根本就无法知道主路由器已瘫痪，会继续向该路由器发包，导致传输中断，正在通信的计算机只有在另外发送Proxy AR P请求或重新启动之后才能找到备份路由器以进行传输。

Ｃisco路由器支技Proxy AR PIRDP局域网中的支持IRDP的计算机会监听主路由器发出的“Hello”的多点广播信息包，如果该计算机不再收到“Hello”信息时，它就会利用备份路由器进行数据传输。

动态路由对于某些计算机，它们本身支持RIP动态路由以寻找路由器，这种办法的缺点是主路由器与备份路由器间的转换较慢。

华为防火墙实现双机热备配置详解，附案例一提到防火墙，一般都会想到企业的边界设备，是内网用户与互联网的必经之路。

防火墙承载了非常多的功能，比如：安全规则、IPS、文件类型过滤、内容过滤、应用层过滤等。

也正是因为防火墙如此的重要，如果防火墙一旦出现问题，所有对外通信的服务都将中断，所以企业中首先要考虑的就是防火墙的优化及高可用性。

本文导读一、双机热备工作原理二、VRRP协议三、VGMP协议四、实现防火墙双机热备的配置一、双机热备工作原理在企业中部署一台防火墙已然成为常态。

如何能够保证网络不间断地传输成为网络发展中急需解决的问题！企业在关键的业务出口部署一台防火墙，所有的对外流量都要经过防火墙进行传输，一旦防火墙出现故障，那么企业将面临网络中断的问题，无论防火墙本身的性能有多好，功能有多么强大。

在这一刻，都无法挽回企业面临的损失。

所以在企业的出口部署两台防火墙产品，可以在增加企业安全的同时，保证业务传输基本不会中断，因为两台设备同时出现故障的概率非常小。

经过图中右边的部署，从拓补的角度来看，网络具有非常高的可靠性，但是从技术的角度来看，还需解决一些问题，正因为防火墙和路由器在工作原理上有着本质的区别，所以防火墙还需一些特殊的配置。

左图，内部网络可以通过R3→R1→R4到达外部网络，也可以通过R3→R2→R4到达，如果通过R3→R1→R4路径的cost（运行OSPF协议）比较小，那么默认情况，内部网络将通过R3→R1→R4到达外部网络，当R1设备损坏时，OSPF将自动收敛，R3将通过R2转发到达外部网络。

右图，R1、R2替换成两台防火墙，默认情况下，流量将通过FW1进行转发到达外部网络，此时在FW1记录着大量的用户流量对应的会话表项内容，当FW1损坏时，通过OSPF收敛，流量将引导FW2上，但是FW2上没有之前流量的会话表，之前传输会话的返回流量将无法通过FW2，而会话的后续流量需要重新经过安全策略的检查，并生成会话。

防火墙二层模式部署在互联网出口，运行在双机热备的主备模式下。

上连出口网关路由器，下连入侵防御系统，对接沙箱和CIS ，按等保三级“安全区域边界”相关控制点配置策略。

CIS 、SecoManager 一般部署在“运维管理区”，如果用户网络没有按分域架构部署，CIS 、SecoManager 可直接连接核心交换机，保证USG 和CIS 、SecoManager 路由可达即可。

1 防火墙部署及配置指南1.1 方案描述1.2 网络规划1.3 配置思路1.完成防火墙基本网络配置，包括接口和安全区域。

2.配置防火墙双机。

3.配置安全策略，放通OSPF协议流量和内部服务器对外提供服务的流量，禁止其他流量通过。

4.配置路由器和交换机OSPF。

数据规划参考2.2.2 网络规划，配置操作请参考相关路由器与交换机产品文档。

5.参考本手册后续章节完成与FireHunter、SecManager、CIS、日志服务器的对接和业务配置。

1.4 配置详情1.完成网络基本配置。

2.配置双机热备功能。

3.在FW_A上配置安全策略。

双机热备状态成功建立后，FW_A的安全策略配置会自动备份到FW_B上。

# 配置安全策略，允许上下行路由器交互的OSPF报文通过FW。

当FW的业务接口工作在二层时，上下行设备之间的OSPF报文需要通过FW。

OSPF报文受firewall packet-filter basic-protocol enable命令控制。

缺省情况下，firewall packet-filter basic-protocol enable处于开启状态，即OSPF报文受安全策略控制，需要在上行业务接口所在安全区域与下行业务接口所在安全区域之间配置安全策略，允许协议类型为OSPF的报文通过。

本例以firewall packet-filter basic-protocol enable开启为例进行介绍。

HRP_M[FW_A] security-policyHRP_M[FW_A-policy-security] rule name policy_ospf_1HRP_M[FW_A-policy-security-rule-policy_ospf_1] source-zone trustHRP_M[FW_A-policy-security-rule-policy_ospf_1] destination-zone untrustHRP_M[FW_A-policy-security-rule-policy_ospf_1] source-address 10.3.0.1 32HRP_M[FW_A-policy-security-rule-policy_ospf_1] source-address 10.3.1.1 32HRP_M[FW_A-policy-security-rule-policy_ospf_1] destination-address 10.3.0.2 32HRP_M[FW_A-policy-security-rule-policy_ospf_1] destination-address 10.3.1.2 32HRP_M[FW_A-policy-security-rule-policy_ospf_1] action permitHRP_M[FW_A-policy-security-rule-policy_ospf_1] quitHRP_M[FW_A-policy-security] rule name policy_ospf_2HRP_M[FW_A-policy-security-rule-policy_ospf_2] source-zone untrustHRP_M[FW_A-policy-security-rule-policy_ospf_2] destination-zone trustHRP_M[FW_A-policy-security-rule-policy_ospf_2] source-address 10.3.0.2 32HRP_M[FW_A-policy-security-rule-policy_ospf_2] source-address 10.3.1.2 32HRP_M[FW_A-policy-security-rule-policy_ospf_2] destination-address 10.3.0.1 32HRP_M[FW_A-policy-security-rule-policy_ospf_2] destination-address 10.3.1.1 32HRP_M[FW_A-policy-security-rule-policy_ospf_2] action permitHRP_M[FW_A-policy-security-rule-policy_ospf_2] quit# 配置安全策略，允许外部访问内部服务器的服务端口。

ME60 RUI部署配置方案一、方案目的为规范ME60双机热备份割接数据，实现全省的脚本统一，特制定本脚本规范。

实际业务部署分为PPPOE宽带业务，二层静态专线业务（含NGN），三层MPLS VPN业务。

请参考以下配置规范建议和说明。

二、实际部署配置方案组网模型如下：各业务模块说明如下：a、保护隧道：MPLS LSP方式，基于网络侧路由。

ME60之间无需直连链路。

b、地址池发布方式：共享地址池，保证地址池有效利用。

c、用户信息备份通道RBS：为TCP连接，基于网络侧路由。

d、VRRP：用于判断交换机的主备归属关系，心跳运行于汇聚交换机。

交换机以V字形双上行到ME60。

e、由于交换机限制，仅在ME60之间运行PEER BFD。

f、本次配置，需区分热备用户和非热备用户，即不在一个domain共存。

g、地址池不混用，必须区分热备用户和非热备用户地址池。

配置规范和注释（仅描述和RUI相关部分）：主用设备部分：【全局启用BFD】bfd======================================启用bfd【MPLS公共配置】mpls lsr-id 119.6.140.241======以本地loopback0作为LSRIDmpls#mpls ldp【VPN配置】ip vpn-instance cpqvpn==============L3 VPN实例route-distinguisher 3000:300vpn-target 3000:241 export-extcommunityvpn-target 3000:1 3000:240 import-extcommunity【地址池-宿主】ip pool pppoe bas local=========对于PPPOE业务，地址池宿主设备配置local类型地址池gateway 1.1.1.1 255.255.255.0section 0 1.1.1.2 1.1.1.254dns-server 119.6.6.6#ip pool zhuanxian bas local===========对于公网专线用户，主备机的地址池属性都是local gateway 2.2.2.1 255.255.255.0section 0 2.2.2.2 2.2.2.254excluded-ip-address 2.2.2.2 2.2.2.254dns-server 119.6.6.6#ip pool cpqvpn bas local =============对于VPN专线用户，主备机的地址池属性都是local vpn-instance cpqvpngateway 3.3.3.1 255.255.255.0section 0 3.3.3.2 3.3.3.254excluded-ip-address 3.3.3.3 3.3.3.254【域配置】domain rui_pppoeauthentication-scheme radiusaccounting-scheme radiusip-pool test===================先配置local型地址池，再配置rui_slave混合地址池radius-server group itellinqos rate-limit-mode car inbound=====统一配置这两条命令，规范限速方式为carqos rate-limit-mode car outbound【RBS备份通道配置】remote-backup-service stox =========================配置RBS，即RUI协议使用的用户备份通道，可使用热备的两个局点首字母标示。

【防火墙技术案例5】双机热备（负载分担）组网下的IPSec配置论坛的小伙伴们，大家好。

强叔最近已经开始在“侃墙”系列中为各位小伙伴们介绍各种VPN了。

说到VPN，小伙伴们肯定首先想到的是最经典的IPSec VPN，而且我想大家对IPSec的配置也是最熟悉的。

但是如果在两台处于负载分担状态下的防火墙上部署IPSec VPN又该如何操作呢？有什么需要注意的地方呢？本期强叔就为大家介绍如何在双机热备的负载分担组网下配置IPSec。

【组网需求】如下图所示，总部防火墙NGFW_C和NGFW_D以负载分担方式工作，其上下行接口都工作在三层，并与上下行路由器之间运行OSPF协议。

（本例中，NGFW是下一代防火墙USG6600的简称，软件版本为USG6600V100R001C10）现要求分支用户访问总部的流量受IPSec隧道保护，且NGFW_C处理分支A发送到总部的流量，NGFW_D 处理分支B发送到总部的流量。

当NGFW_C或NGFW_D中一台防火墙出现故障时，分支发往总部的流量能全部切换到另一台运行正常的防火墙。

【需求分析】针对以上需求，强叔先带小伙们做一个简要分析，分析一下我们面临的问题以及解决这个问题的方法。

1、如何使两台防火墙形成双机热备负载分担状态？两台防火墙的上下行业务接口工作在三层，并且连接三层路由器，在这种情况下，就需要在防火墙上配置VGMP组（即hrp track命令）来监控上下行业务接口。

如果是负载分担状态，则需要在每台防火墙上调动两个VGMP组（active组和standby组）来监控业务接口。

2、分支与总部之间如何建立IPSec隧道？正常状态下，根据组网需求，需要在NGFW_A与NGFW_C之间建立一条隧道，在NGFW_B与NGFW_D之间建立一条隧道。

当NGFW_C与NGFW_D其中一台防火墙故障时，NGFW_A和NGFW_B都会与另外一台防火墙建立隧道。

3、总部的两台防火墙如何对流量进行引导？总部的两台防火墙（NGFW_C与NGFW_D）通过路由策略来调整自身的Cost值，从而实现正常状态下来自NGFW_A的流量通过NGFW_C转发，来自NGFW_B的流量通过NGFW_D转发，故障状态下来自NGFW_A和NGFW_B的流量都通过正常运行的防火墙转发。
