P4-16室内全彩

操作系统：WIN 97/ 2000/ NT/XP
控制方式：同步控制
显示卡：DVI显卡
编辑卡：PCTV卡
5、主要技术参数
1）驱动器件：采用LED专用驱动器件
2）驱动方式：恒流驱动1/16扫描。
3）扫描频率：≥60帧/秒
4）刷新频率：≥960帧/秒
5）灰度/颜色：16777216白平衡亮度：≥1000cd/m2
最佳视距：≥4米
可视角度：水平120度，垂直120度
环境温度：存贮-65℃～+85℃，工作-20℃～+50℃
相对湿度：≤90%
屏体厚度：≤9CM
3、供电
工作电压：220V±10％或者380V±10％
平均功耗：250～500W/m2
最大功耗：≤1200 W/ m2
4、控制系统
控制主机：联想P4主机或同档次计算机以上

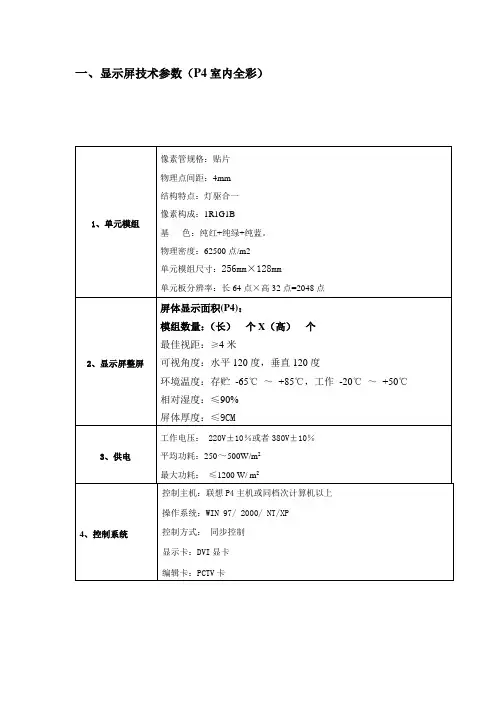

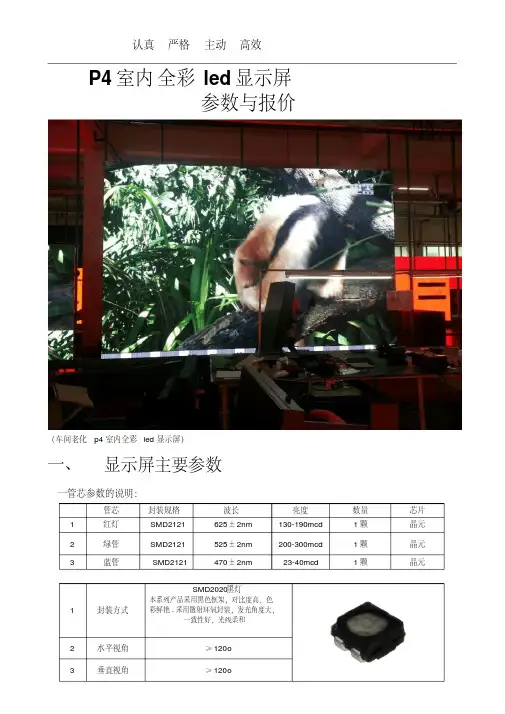

一、显示屏技术参数（P4室内全彩）
1、单元模组
像素管规格：贴片物理点Fra bibliotek距：4mm结构特点：灯驱合一
像素构成：1R1G1B
基色：纯红+纯绿+纯蓝。
物理密度：62500点/m2
单元模组尺寸：256mm×128mm
单元板分辨率：长64点×高32点=2048点
2、显示屏整屏
屏体显示面积(P4)：
模组数量：（长）个X（高）个
15）对地漏电电流：< 3mA
14）平整度：任意相邻像素间≤0.5mm；模块拼接间隙<1mm；
14）均匀性：像素光强、模块亮度均匀
15）电源开关：自动开关
16）开关电源负荷：5V/40A
17）计算机显示模式：800×600；1024×768；1600*900

产品规格书SPECIFICATION产品名称:室内P4十六扫全彩表贴三合一单元板规格型号:Q4E16V8.5文件编号:版本编号: 1.0目录目录 (1)1.适用范围 (2)2.产品说明 (2)3. 产品介绍 (3)4. 信号引脚定义 (4)5. 规格型号说明 (4)6. 线路原理图 (4)7. IC贴片图 (5)8. 安装孔位图 (5)9. 安装指导方式 (10)10. 软件安装 (12)11. 开关电源配置参数 (13)12. 产品使用注意事项 (13)13. 单元板备件 (16)1. 适用范围本技术手册仅适用于室内Q4E16V8.5（64*32）十六扫全彩表贴三合一单元板。

2. 产品说明2.1. 室内P4.0十六扫全彩表贴三合一单元板主要是由红色LED晶片、绿色LED晶片和蓝色LED晶片封装为一个像素点后组成矩阵，再固定到塑胶套件上而成；2.2. 此单元板含有驱动芯片和输入缓冲芯片，连接到LED显示屏控制系统即可显示视频、图像和文字信息等；2.3. 通过OE信号驱动红色LED、绿色LED和蓝色LED的驱动芯片，可形成43980亿种颜色变换；2.4. 此单元板可以按水平和垂直方向任意拼接，从而拼成不同大小的显示屏；2.5. 单元板的特点：●用超高亮的LED和优质的塑胶件●高对比度可达到良好的显示效果●重量轻易于安装、拆卸●可进行单点、单灯维护，成本低●采用恒流方式驱动LED，发光均匀，功耗低●像素间距为4.0mm，共有64*32个像素点，每个像素点由1R1G1B组成2.6. 单元板图片3.产品介绍3.1LED参数：3.2屏体技术参数：4.信号引脚定义HUB75C5.规格型号说明产品型号命名规范：6.线路原理图7.IC贴片图8.安装孔位图8.1单元板安装孔位：备注：“如有制作箱体，请提前告知办事处并确认订单产品孔位图”所有尺寸的单位为mm。

8.4压铸箱实物图：正面视图背面视图正面侧视图背面侧视图8.5压铸箱实物说明图：镀铬提手9.安装指导方式9.1箱体屏安装简介：9.1.1安装方式(显示屏安装结构简易图)注：以上为目前显示屏安装中常用的六种安装方式，对于室内显示屏一般采A\B\C\D四种安装方式，户外显示屏以上方式均可采用。

何时候，不会免除因货物本身的缺陷所应付的责任。 3、 响应时间：遇到用户无法解决故障 ,24 小时内提供解决方案 ,
上门售后服务。 4、 免费保修（包括人工和材料） ：质保期内免费保修，质保期
后保证合理的价格提供备件和保养服务。 5、 免费培训：免费在现场对采购方技术人员进行设备操作培
训， 保证使用方人员能够熟练掌握各种设备和软件等常规使 用方法，以及小故障的判断与解决。
为使配色达到最佳的白平衡效果， 选择产品正波波长的管芯， 配色对 LED 发
5
备注
光的亮度有严格要求，其中各种颜色亮度的配色比例为
: R:G:B/3:6:1 ，无
马赛克现像出现
(一) 像素点结构图
结构示意图
像数分辩率 :62500 点 /平方 米
结构说明：每像素点采用 1 红 1 纯绿 1 纯蓝 1 颗 LED 发光管。
38
外部防护
防水、防潮、防尘、防风雪、防高温（散热）、防腐、阻燃
39
电阻：
防雷接地电阻 <10Ω工作接地电阻 <4Ω
40
有效通讯距离
<120m（无中继）； >120m 后采用光纤。
41
抗盐雾能力
符合 GB/T 2423.17-93 、 GB2424.10
42
维修方式
正面维护
43
控制主机
联想开天主机或同档次计算机以上
14
整屏最大功耗
11kw/6kw
15
驱动方式
1/16 扫描
16
驱动 IC
台湾聚积 5020
17
显
刷新频率
≥ 600Hz
18 示
19
换帧频率 失控率
≥60Hz 出厂时为 0/10000 一年后的失控点为 2-3/10000

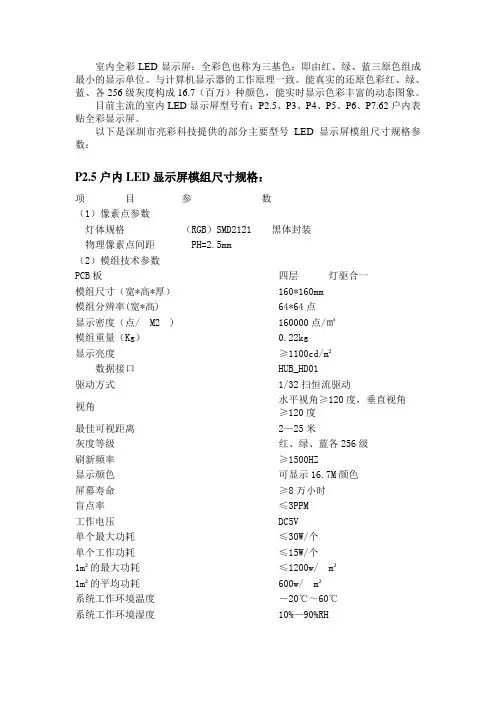

室内全彩LED显示屏：全彩色也称为三基色：即由红、绿、蓝三原色组成最小的显示单位。

与计算机显示器的工作原理一致。

能真实的还原色彩红、绿、蓝、各256级灰度构成16.7（百万）种颜色，能实时显示色彩丰富的动态图象。

目前主流的室内LED显示屏型号有：P2.5、P3、P4、P5、P6、P7.62户内表贴全彩显示屏。

以下是深圳市亮彩科技提供的部分主要型号LED显示屏模组尺寸规格参数：P2.5户内LED显示屏模组尺寸规格：项目参数（1）像素点参数灯体规格（RGB）SMD2121 黑体封装物理像素点间距PH=2.5mm（2）模组技术参数PCB板四层灯驱合一模组尺寸（宽*高*厚）160*160mm模组分辨率(宽*高)64*64点显示密度（点/ M2 ) 160000点/㎡模组重量（Kg）0.22kg显示亮度≥1100cd/m²数据接口HUB_HD01驱动方式1/32扫恒流驱动视角水平视角≥120度，垂直视角≥120度最佳可视距离2—25米灰度等级红、绿、蓝各256级刷新频率≥1500HZ显示颜色可显示16.7M颜色屏幕寿命≥8万小时盲点率≤3PPM工作电压DC5V单个最大功耗≤30W/个单个工作功耗≤15W/个1m²的最大功耗≤1200w/m²1m²的平均功耗600w/ m²系统工作环境温度－20℃～60℃系统工作环境湿度10%—90%RHP3户内全彩LED显示屏规格,16s黑灯项目参数（1）像素点参数灯体规格（RGB）SMD2121 黑体封装物理像素点间距PH=3mm（2）模组技术参数PCB板四层灯驱合一模组尺寸（宽*高*厚）192×192mm模组分辨率(宽*高)64×64点显示密度（点/ M2 ) 111111点/㎡模组重量（Kg）0.32kg显示亮度≥1000cd/m²数据接口HUB_HD01驱动方式1/16扫恒流驱动视角水平视角≥120度，垂直视角≥120度最佳可视距离3—25米灰度等级红、绿、蓝各256级刷新频率≥1000HZ显示颜色可显示16.7M颜色屏幕寿命≥8万小时盲点率≤3PPM工作电压DC5V单个最大功耗≤30W/个单个工作功耗≤15W/个1m²的最大功耗≤810w/m²1m²的平均功耗≤400w/m²系统工作环境温度－20℃～60℃系统工作环境湿度10%—90%RH（3）包装方式外箱尺寸(mm)630mm*275mm*295mm 包装数量(个)30个重量（kg）11kgP3户内LED显示屏兼顾室内各种环境,拆装简易,120°观看视角,满足全方位观看角度。
