行业模块【数控系统加工中心操作与加工】

数控加工中心操作与加工1.开机准备：先检查电源、气源、润滑油等设备是否正常，确保安全并提前进行预热。

然后将机床主轴、刀库、工作台回到初始位置，进行系统自检。

2.程序选择：根据零件要求，选择合适的加工程序，并将程序导入数控系统。

程序一般由编程员编写并保存在U盘或计算机中。

3.加工参数设置：根据零件要求，设置加工速度、进给速度、切削深度等加工参数，并将参数输入到数控系统中。

注意调整不同工序的参数以保证加工质量和效率。

4.刀具装夹：根据加工程序和刀具要求，选择合适的刀具，并将刀具安装到刀库中。

在安装刀具前，要检查刀具的刀片是否完整、刀具夹紧力是否适当。

5.加工操作：打开数控系统，选择相应的加工程序，并将工件装夹到工作台上。

根据加工参数和刀具要求，进行自动或手动操作，启动主轴和进给轴，进行精密的切削加工。

6.测量检验：在加工过程中，根据需要进行测量校验，检查加工尺寸和精度是否符合要求。

可以使用千分尺、游标卡尺、高度规等测量工具进行测量，并及时记录数据。

7.加工结束：当加工完成后，关闭主轴、进给轴和冷却系统，将加工好的工件取下并进行清理。

同时，保存加工程序和相关数据，并关闭机床。

除了以上常规操作，数控加工中心还可以进行其他操作，如换刀、刀具磨损检测、切削液更换和维护保养等。

这些操作需要根据具体情况进行，并且需要进行定期的维护保养，以确保机床的长期稳定运行。

总的来说，数控加工中心的操作相对繁琐，需要对机床结构和加工工艺有一定的了解。

只有熟练掌握各项操作技巧，才能保证加工质量和效率，并确保数控加工中心的长期稳定运行。

CNC数控加工中心操作规程
CNC数控加工中心是一种高精度、高效率的自动化加工设备，使用前需按照规程进行操作，以确保安全、有效地完成加工任务。

1. 检查设备：在操作前，检查设备的开关、紧固件等是否正常，保证设备处于良好的工作状态。

2. 安装工件：根据加工要求，将待加工工件安装在工作台上，确保工件的稳定和准确位置。

3. 检查刀具：检查加工中心上的刀具，确保刀具的锋利度和正常磨损程度，如需更换刀具，应按照正确的操作步骤进行更换。

4. 设置加工程序：根据加工要求，设置加工程序，包括切割速度、加工路径等参数的设定，确保加工的准确性和效率。

5. 启动加工中心：按照设备的操作要求，启动加工中心，确保设备运转平稳、无异常振动。

6. 监控加工过程：在加工过程中，及时监控加工中心的运行状态，注意异常情况的发生，如机械故障、刀具断裂等，及时停车检查并解决问题。

7. 完成加工任务：等待加工任务完成后，停止加工中心的运行，确认工件加工质量符合要求。

8. 清洁设备：在加工完成后，清理设备的残留物，包括废料、加工粉末等，保持设备的整洁。

9. 关闭设备：在操作结束后，按照设备的关闭程序，依次关闭加工中心、切断电源，并进行设备的维护保养工作。

以上是CNC数控加工中心操作的一般规程，实际操作时，还需根据设备的具体要求和加工任务的特点进行调整和补充。

行业模块加工中心操作与加工项目1 加工中心的操作编程学习单元1 加工中心的手动方法一、FANUC 0i—MATE系统加工中心控制面板FANUC 0i—MATE数控系统分为4个部分,分别是CNC操作面板,屏幕显示区,屏幕软键和机床控制面板,如图所示;图 FANUC数控系统加工中心控制面板1 FANUC数控系统CNC操作面板FANUC数控系统CNC操作面板各按键功能见表;图 FANUC数控系统CNC操作面板表： FANUC数控系统操作面板各键功能CNC操作面板屏幕显示区屏幕软键机床控制面板键名称功能说明0~9 地址、数字键输入输入字母、数字和符号SHIFT 上档键切换字符EOB 段结束符键每条语句结束后加“；”POS 加工操作区域键显示加工状态PROG 程序操作区域键显示程序界面OFS/SET 参数操作区域键显示参数和设置界面SYSTEM 系统参数键设置系统参数MESSAGE 报警参数键显示报警参数CSTM/GR 图像显示键显示当前走刀路线INSERT 插入键手动编程时插入字符ALTER 替换键编程时替换字符CAN 回退键编程时回退清除字符DELETE 删除键删除程序及字符INPUT 输入键输入各种参数RESET 复位键复位数控系统HELP 帮助键获得帮助信息翻页键程序编辑时进行翻页光标移动键移动光标2 机床控制面板如图所示图 FANUC数控系统机床控制面板FANUC数控系统机床控制面板各按钮说明类型按钮/名称功能说明模式选择自动按此按钮后,进入自动加工编辑按此按钮后,进入程序编辑MDI按此按钮后,进入MDI,手动输入程序DNC 按此按钮后,可进行输入输出程序在线加工回原点模式按此按钮后,机床进入回原点模式JOG按此按钮后,进入手动状态增量按此按钮后,进入增量模式手轮按此按钮后,进入首轮模式,可手轮操作机床电源开接通电源电源关关闭电源主轴倍率调节主轴转速急停按钮按下急停按钮机床立即停止所有移动进给倍率可调节机床进给速度手轮键按此键可用手轮操作机床转动手轮控制器操作机床移动改变控制的坐标轴循环启动程序运行开始,在自动加工与MDI状态下有效循环暂停在自动加工中可暂停程序,再按继续加工单段运行程序时每次运行一段程序跳段按下此键,会跳过程序段头输入‘/’的程序段选择性停止按下此键,会在程序中有M01处停止辅助功能锁按下此键,所有辅助功能指令被锁定空运行按下此键,机床移动进入空运行状态机床锁按下此键,机床所有轴被锁调节增量/手轮倍率增量/手轮倍率主轴吹气把主轴内异物排出在主轴没有刀的情况下主轴松开安装刀具锁住主轴安装刀具排屑按下此键,可将机床内铁屑排出工作灯打开机床工作照明灯主轴正转主轴正转主轴反转主轴反转主轴停止主轴停止超程解除解除机床各轴超程1.打开机床电闸；2.点击”电源开”按钮；3.打开急停按钮；4.机床回参考点,按“回零”键,回零键变亮进入机床回零状态,先按“+Z”键,再按“+X”“+Y”键,“+Z”“+X”“+Y”键的指示灯变亮即回原点完成;或查看屏幕显示机床坐标系各轴是否回零完毕,如图所示;图机床坐标系回参考点注意：机床回参考点一定要先回Z轴,避免先回其他轴时发生与工件的撞刀三、对刀方法数控编程一般按照工件坐标系编程,对刀过程一般就是建立工件坐标系与机床坐标系之间的联系;下面具体说明立式加工中心对刀方法;以工件中心为对刀点;如图所示零件加工外轮廓,X Y方向以工件中心为基准,对刀步骤如下：图零件加工外轮廓图寻边器1．在”机械回零”使用刀具返回参考点;2．在主轴上安装寻边器,如图所示,然后使主轴正转,转速为300—400r/min;3. X 、Y方向对刀：用寻边器先轻微接触X正方向到寻边器同轴为止,打开POS界面,将当前相对坐标系清零,抬起主轴,将寻边器移到工件X负方向,将主轴向下,寻边器轻微接触X负方向到寻边器同轴为止,纪录此时坐标值,然后将主轴移到纪录的坐标值的1/2处,按X键,然后按清零；按同样方法将刀具Y方向相对坐标系移到坐标系的1/2处,按Y键,然后按清零;打开工件坐标系键,按 OFS/SET 键显示界面如图,将光标移到G54位置,在键盘上输入X0,然后按屏幕下方软键测量键完成刀具X轴坐标的测量,然后按照同样方法测量出Y轴坐标中点的位置;图建立G54工件坐标系方向对刀Z方向对刀：考虑到对刀的工艺性,一般将工件的上表面做为工件坐标系的Z方向零点;Z方向对刀主要有试切对刀法,Z向测量仪对刀等几种方法;1试切对刀法试切对刀法简单,但是会在工件上留下切痕,对刀精度低,适用于粗加工对刀;其对刀方法如下：主轴装上铣刀,主轴正转,用手轮将刀具刀尖轻微接触工件上表面,打开建立工件坐标系界面如图所示,在G54 Z轴位置输入0,然后按测量键;Z轴对刀完成;2Z向测量仪对刀Z向测量仪对刀对精度高,特别是在加工中心进行多把刀对刀的效率较高,对刀操作如下：1主轴装上铣刀,主轴不允许转；2移动刀具到Z向测量仪上方,用手轮移动刀具到刀尖接触到Z向测量仪上表面,此时测量仪灯亮,如图所示;3如对刀仪高度50mm,打开建立工件坐标系界面,在G54 Z轴坐标中输入,然后按测量键;Z向对刀结束;图 Z向测量仪对刀学习单元2 加工中心的自动加工一、加工中心加工前准备工作1.准备主要内容加工以前完成相关准备工作,包括工艺分析及工艺路线设计、刀具及夹具的选择、程序编制等;2.操作步骤及内容：1闭合机床电闸；2点击”电源开”按钮；3打开急停按钮;4机床回参考点,按“回零”键,回零键变亮进入机床回零状态,先按“+Z”键,再按“+X”“+Y”键,“+Z”“+X”“+Y”键的指示灯变亮即回原点完成;或查看屏幕显示机床坐标系各轴是否回零完毕;3．根据工艺安排合理选择所需刀具;4．将已装夹好刀具的刀柄采用手动方式放入刀库, 即1在MDI模式下输入“T01 M06” ,执行；2手动将 T01 刀具装上主轴；3按照以上步骤依次将其他刀具放入刀库；4清洁工作台,安装夹具和工件将平口虎钳清理干净装在干净的工作台上,通过百分表找正平虎钳,再将工件装正在虎钳上；5用对刀仪进行对刀,并将参数输入机床;二、程序的输入1．根据工艺安排合理编制出加工程序;2．将编好的程序输入到数控系统中,先按程序编辑键 ,再按程序操控键 PROG 进入程序编辑界面,进入程序编辑界面后首先输入程序号,例如O 9001,在键盘上输入O 9001,然后按EOB键,程序号输入到机床系统中;最后将其余程序输入到数控系统中;如图所示 ;图程序输入面板三、自动加工1．程序输入完毕后,不能马上进行加工,应先检查程序输入无误后方可加工;具体步骤如下：1按自动加工键进入自动加工状态,再按图像显示键CSTM/GR,屏幕进入图像显示界面;之后将加床锁住,按机床锁键再按空运行键 ,最后按循环启动键;程序运行,观察程序是否有误,如果无误将机床锁与空运行键关闭,机床回参考点,最后按下自动加工键与循环启动键,进行工件的加工；2加工完工件后对工件进行测量,合格后取下工件；3清理机床；4关机;学习单元3 加工中心的加工编程一、常用地址及含义其中有模态指令和非模态指令之分：非模态指令：只在书写了该代码的程序段中有效,下一段程序中无效；如；M30 模态指令：一组可相互注销的指令,这些指令在被同一组的另一个指令注销前一直有效;如M05 M30等1．程序字也称为指令程序中,是分行书写的,程序中每一行,称为一个程序段,整个程序有多个程序段组成;每个程序段由若干个指令组成如G01 X0,指令是数控程序中的基本信息单元,代表机床的一个位置或一个动作;2．常用地址每个指令由英文字母和数字组成,其中英文字母成为地址;各种地址码代表不同功能,加工程序中使用的地址码及其功能;如：程序号：O 给程序指定程序号顺序号：N 程序段的顺序号准备功能：G 指定移动方式尺寸字：X Y 坐标轴移动指令进给功能：F 指定每分钟进给速度辅助功能：M 机床上的开关控制主轴功能：S 指定主轴转速准备功能：G00—G99辅助功能：M00—M991程序号O0000—O9999格式：程序号是数控程序的名称,用英文字母O加四位以内数字构成,在程序的开头指定程序号,每个程序都需要程序号,用来识别存储的程序,在程序目录中检查,调用所需程序2顺序号N~~~N0000—N9999N1 G90G54G0X0.....N2N3顺序号：由地址N和后面的4位数字组成,可组成由O和9999程序段的顺序号,程序段顺序号放在程序段的开头,顺序号可以按任意顺序指定,并且任何号都可以跳过,但是一般情况下为方便起见,按加工步骤的顺序指定顺序号;3G指令：准备功能指令G~~ISO国际标准化协会常用功能代码： G00 快速移动G01 直线切削进给G02 顺时针圆弧G03 逆时针圆弧G90 绝对编程G91 增量编程G54 工件坐标系原点G00 指令刀具相对于工件以各轴预先设定的速度,从当前的位置快速移动到程序段指令的定位点;G01 指令刀具以联动的方式,按F规定的合成进给速度,从当前位置按线性路线移动到程序指定的终点;G02 顺时针圆弧插补指令;G03 逆时针圆弧插补指令;4M指令：辅助功能指令 M~~常用功能代码： M00 程序停止M01 选择停止M02 程序结束M03 主轴正转M04 主轴反转M05 主轴停止M30 程序结束M00：指令使正在运行的程序在本段停止运行,不执行下段,同时现场的模态信息,全部被保存下来,相当于程序暂停,使用M00停止程序运行后,当按下控制面板上的循环启动后;可继续执行下一段;M01：与M00相似,不同的是若使该指令有效,必须先按下在机床面板上的“选择停止”键,当程序运行到M01时程序即停止,若不按下“选择停止”键,则M01指令不起作用,程序继续执行;M02：该指令表示加工程序全部结束,它使主轴、进给、切削液都停止,机床复位;该指令必须编在程序的最后;M30：该指令是执行完程序段的所有指令后,使主轴、进给停止,冷却液停止,使程序段执行顺序指针返回到程序的开头位置,以便继续执行同一程序,为加工下一个工件做好准备,因此,该指令必须编在最后一个程序段中;5程序图bO~~~ 建立程序号N1 G90 G54 G00 X0 Y0 S500 M03; 建立G54坐标系,主轴正转,转速500r/mm N2 ; Z向下刀到参考高度N3 ; Z向下刀到安全高度N4 G1 Z-5.0 F50; Z向下刀到工件指定深度N5 G01 X0 Y-90.0 F100; 开始加工N6 ;N7 ;N8 ;;N10 X0 ;N11 X0 Y0;N12 G00 ; 刀具抬到安全高度N13 M5; 主轴停止N14 M30; 程序停止打孔指令X__Y__ 在定位平面上加工孔的位置坐标;Z__ 孔底位置;R__ 是加工循环中刀具快速进给到工件表面上方的R点位置; Q__ 在G73 G83啄孔往复进给切削中,每次切削深度;F__ 进给速度;钻孔循环G81 G83格式为 G81 X__Y__Z__R__F__；G83 X__Y__Z__R__Q__F__例 G90 G54 G00 X0 Y0 M3 S800；G99 G81 R5.0 F80；···G98·······；G80；M05；M30；G90 G54 G00 X0 Y0 M3 S800；G99 G83 Q5.0F80；···G98·······；G80；M05；M30；项目2 刀具夹具的选择学习单元1 加工中心常用刀具的选择一、加工中心刀具基础知识1．数控刀具必须适应数控机床高速、高效和自动化程度高的特点;一般包括通用刀具、通用连接刀柄及少量专用刀柄;刀柄要连接刀具并安装到机床主轴上,因此已标准化和系列化;数控刀具分类有多种方法;根据刀具结构分为：整体式、镶嵌式与特殊型式,如复合式刀具,减震式刀具等;按刀具材料分为：高速钢刀具、硬质合金刀具、金刚石刀具、立方氮化硼与陶瓷刀具;常用铣刀类型如图a所示;硬质合金立铣刀球头铣刀镶嵌式铣刀常用铣刀类型图a2.数控刀具的特点（1）刚性好,精度高（2）互换性好,便于快速换刀（3）寿命高,切削性能稳定（4）刀具尺寸便于调整,减少换刀调整时间（5）系列化,标准化,便于编程和刀具管理3.刀具的选择刀具的选择是在数控编程的人机交互状态下进行的;应根据机床的加工能力、工件材科的性能、加工工序切削用量以及其它相关因素正确选用刀具及刀柄;刀具选择总的原则是：安装调整方便、刚性好、耐用度和精度高;在满足加工要求的前提下,尽量选择较短的刀柄,以提高刀具加工的刚性;1选取刀具时,要使刀具的尺寸与被加工工件的表面尺寸相适应;生产中平面零件周边轮廓的加工,常采用立铣刀；铣削平面时,应选硬质合金刀片铣刀,加工凸台、凹槽时,选高速钢立铣刀；加工毛坯表面或粗加工孔时,可选取镶硬质合金刀片的玉米铣刀；对一些立体型面和变斜角轮廓外形的加工,常采用球头铣刀、环形铣刀、锥形铣刀和盘形铣刀;2在进行自由曲面模具加工时,由于球头刀具的端部切削速度为零,因此,为保证加工精度,切削行距一般采用顶端密距,故球头常用于曲面的精加工;而平头刀具在表面加工质量和切削效率方面都优于球头刀,因此,只要在保证不过切的前提下,无论是曲面的粗加工还是精加工,都应优先选择平头刀;另外,刀具的耐用度和精度与刀具价格关系极大,必须引起注意的是,在大多数情况下,选择好的刀具虽然增加了刀具成本,但由此带来的加工质量和加工效率的提高,则可以使整个加工成本大大降低;3在上,各种刀具分别装在刀库上,按程序规定随时进行选刀和按刀动作;因此必须采用标准刀柄,以便使钻、镗、扩、铣削等工序用的标准刀具迅速、准确地装到机床主轴或刀库上去;编程人员应了解机床上所用刀柄的结构尺寸、调整方法以及调整范围,以便在编程时确定刀具的径向和轴向尺寸;目前我国的加工中心采用TSG工具系统,其刀柄有直柄3种规格和锥柄4种规格2种,共包括16种不同用途的刀柄;加工中心常用刀柄如图所示;图4在经济型数控机床的加工过程中,由于刀具的刃磨、测量和更换多为人工手动进行,占用辅助时间较长,因此,必须合理安排刀具的排列顺序,一般应遵循以下原则：1尽量减少刀具数量；2一把刀具装夹后,应完成其所能进行的所有加工步骤；粗精加工的刀具应分开使用,即使是相同尺寸规格的刀具；3先铣后钻；4先进行曲面精加工,后进行二维轮廓精加工；5在可能的情况下,应尽可能利用数控机床的自动换刀功能,以提高生产效率等;各种刀具功能如所示;各种刀具功能图学习单元2 加工中心常用夹具的选择一、加工中心夹具的基本概述加工中心的工件装夹一般都是以平面的工作台为安装基准,定位夹具或工件,并通过夹具最终定位加紧工件,使工件在整个加工过程中始终与工作台保持正确的相对位置;二、工件装夹的基本要求为适应加工中心对工件进行铣、钻、镗等加工工艺的特点,加工中心加工对工件装夹和夹具通常有如下的基本要求：1．加工中心夹具应具有足够的夹紧力、刚度和强度;为了承受较大的铣削力和断续切削所产生的振动,加工中心夹具应具有足够的加紧力、刚度和强度;2．尽量减小夹紧变形加工中心有集中工序加工的特点,一般是一次装夹完成粗、精等加工,粗加工时,切削力大,需要的夹紧力也大,但是夹紧力又不能太大,否则加工完取下工件会产生变形;因此必须谨慎选择夹具的支撑点、定位点和加紧点;3．定位要求工件相对夹具一般应完全定位,且工件的基准相对于加工中心坐标系原点应具有严格的确定位置,以满足刀具相对于工件正确运动的要求;同时,夹具在加工中心上也应完全定位,夹具上的每个定位面相对于数控加工中心的坐标系原点均应有精确的坐标尺寸,以满足数控加工中心简化定位和安装的要求;4.敞开性要求加工为刀具自动进给加工;夹具及工件应为刀具的快速移动和换刀等快速动作提供较为宽敞的运行空间;尤其对需要多次进出工件的多刀、多工序加工,夹具的结构更应尽量简单、开敞,使刀具容易进入,以防刀具运动中与夹具及装夹在夹具中的工件想碰撞;此外,夹具的敞开性还应体现排屑通畅、清除切屑方便的特点;5.快速装夹要求为适应高效、自动化的加工需要,夹具结构应适应快速装夹的需要,以尽量减少工件装夹辅助时间,提高加工中心切削运转利用率.三、加工中心常用夹具种类1.通用夹具：如平口钳和三爪夹盘等；用平口钳装夹工件：加工中心常用夹具是平口钳,先把平口钳固定在工作台上,找正钳口,再把工件装在平口钳上,这种方法装夹方便简单,应用广泛,适用于装夹形状规则的小型零件,在机床上用平口钳装夹工件,如图所示;工件在平口钳上装夹,应注意下列事项：装夹工件时,必须将工件的基准面紧贴固定钳口或导轨面；在钳口平行于刀杆的情况下,承受铣削力的钳口必须是固定钳口;工件的铣削加工余量层必须高出钳口,以免在加工时铣刀接触钳口,导致铣刀或钳口损坏;如果工件低于钳口平面时,可以在工件下面垫相应的垫铁;平口钳外形三爪卡盘的应用：在需要加紧圆柱表面时,选取三爪卡盘为夹具最为合适;安装卡盘时应使卡盘的基准面与工作台基准面紧密贴合;装夹工件不宜过高,如果过高加工时会产生振动,加剧刀具的损害和加工质量,安装卡盘时可以将卡盘直接用螺栓固定在工作台上,如图所示;图三爪卡盘的安装2.组合夹具：组合夹具由一套结构以标准化、尺寸已经规格化的通用元件组合元件所构成；组合夹具是一种标准化、系列化、通用化程度很高的工艺装备;组合夹具由一套预先制造好的不同形状、不同规格、不同尺寸的标准元件及部件组装而成,组合夹具具有安全的互换性和极高的耐磨性;由于组合夹具具有很多优点,又特别适用于新产品的试制和多品种小批量生产,所以近年来发展迅速应用广泛;但是由于组合夹具体积大,刚性差,成本高,使组合夹具的推广受到了一定的限制;图为组合夹具;图组合夹具3.专用夹具：专为某一项或类似的几项加工设计制造的夹具；对于工厂的某些产品批量较大、精度较高的关键性零件,在加工中心上加工时,选用专用夹具是非常必要的;专用夹具是根据某些零件的结构特点专门设计的夹具,具有结构合理、刚性强、装夹可靠稳定、操作方便,能提高安装精度和装夹速度等特点;选用这种夹具,一批工件加工后,尺寸比较稳定,互换性较好,可大大提高生产效率;但是专用夹具只能为一种零件的加工,所专用的狭隘性,和产品品种不断变化的形式不相适应,特别是专用夹具的设计和制造时间较长,花费劳动力较大,不适合加工比较简单的零件;图为专用夹具;图某产品专用夹具3-2-1加工中心夹具图4.可调夹具：组合夹具与专用夹具的结合,既能保证加工的精度,装夹更具灵活性；可调夹具特点是只要更换或调整个别定位、加紧或导向元件,即可用于形状和工艺相似、尺寸相近的多种工件的加工;不仅适合多品种、小批量的使用,也能应用在少品种、大批量的生产中,可以大大减少专用夹具的数量,缩短生产准备周期,降低产品成本;可调夹具是比较先进的夹具;四、加工中心夹具的选用加工中心夹具的选择方法是：在选择夹具时根据产品的生产批量、生产效率、质量保证及经济性可参照下列原则选用;1.在单件或研制新产品、且零件教简单时,应尽量选用平口钳或三爪卡盘等通用夹具；2.在生产量小或研制新产品时,应尽量采用组合夹具；3.成批生产时可选用专用夹具,但应尽量简单;项目3加工中心工件加工学习单元1 较复杂工件的加工一、学习目标1.根据零件图纸制定加工工艺2.根据工艺正确选择夹具、刀具3.正确编制零件的程序4.用同一程序完成粗、精加工通过不同的刀具半径二、工艺分析毛坯为预先处理好的96×96×50的铝制材料,其中五边形外接圆直径为80mm,如图a所示;图加工实例图1.本例中毛坯较规矩,可选择平口钳为夹具;使毛坯上表面高出钳口17-20mm,用木锤或橡胶锤敲击工件边加紧钳口;2.采用以下刀具进行加工：1号刀为φ20四刃立铣刀横刃过中心,用于加工外轮廓;2号刀为φ20键槽铣刀,用于加工φ40孔;3号刀为φ3中心钻,用于打孔定位;4号刀为φ10钻头,钻φ10孔;3.设定工件坐标系,根据工艺分析可将工件坐标系设定在工件的中心,然后对刀;4.先加工90×90×15的凸台,再加工五边形,然后加工φ40孔,最后加工φ10孔;三、程序的编制O0001;G91G28Z0; 机床回换刀点T1M6; 换1号刀φ20mm54G-60.0M; 主轴转速500r/min; 1号刀长度补偿;G1Z-15.0F60;; 建立1号刀具半径补偿,铣削909015;;;铣削909015完毕; 刀具抬到五边形深度; 建立2号刀具半径补偿,铣削五边形;;;G40X-60.;G00Z100.;M05; 五边形铣削完毕,M05刀具主轴停转G91G28Z0; 机床回换刀点T2M6; 换2号键槽铣刀,加工φ40mm圆孔G90G54G0X0Y0M3S500;; 2号刀具长度补尝;G1Z-8.0F50; 由于孔较深分两次进刀; 建立2号刀具半径补偿;G01G40X0Y0;;G41 ;;G01G40X0Y0;;M05; φ40mm孔铣削完毕,主轴停止G91G28Z0; 机床回换刀点T3M6; 换3号中心钻G90G54G0X0Y0M3S3000; 主轴转速3000r/mm; 3号刀具长度补偿99G5.0F 钻孔循环;;;G80;;M05; 中心孔加工完毕G91G28Z0; 机床回换刀点T4M6; 换4号钻头,钻φ10mm孔G90G54G0X0Y0M3S800;; 4号刀具长度补偿G99G5.0F100;由于孔较深,选用啄孔循环G83指令;;;G80;;M05; 主轴停止M30; 零件加工完毕,程序停止几点说明：1.编写程序时,有些比较简单的轨迹不一定要用刀具半径补偿功能;2.手工编程是相对比较麻烦的,在可能的情况下,尽量用CAM软件进行自动编程;学习单元2 较复杂零件的加工测绘一、零件测绘概念1.对现有的零件实物进行测量、绘图和确定技术要求的过程,称为零件测绘;2.零件测绘要求：测绘零件大多在车间现场进行,由于场地和时间限制,一般都不用或只少数用简单绘图工具,徒手目测绘出图形,其线型不可能像用绘图工具那样均匀笔直,但也绝不能马虎,应尽量做到图形正确、表达清晰、尺寸完整、线形分明、图面整洁、字体工整并注写出技术要求等有关内容;二、零件测绘的步骤1.分析零件了解零件测绘的任务和目的,决定测绘工作的内容和要求;通过观察实物,了解部件的性能、功能、工作原理、和工作情况;2.目测徒手绘制零件图1确定绘图比例并定位布局：根据零件大小、视图数量、现有图纸大小确定适当的比例;粗略确定各视图应占的图纸面积,在图纸上作出主要视图的作图基准线,中心线;注意留出标注尺寸和画其他补充视图的方法;2详细画出零件内外结构和形状,检查、加深有关图线;注意各部分结构之间的比例应协调;3将应该标注的尺寸的尺寸界线、尺寸线全部画出来,然后集中测量、注写各个尺寸;注意遗漏、重复和注错尺寸;4注写技术要求：确定表面粗糙度,确定零件的材料、尺寸公差、形位公差及热处理等要求;5最后检查、修改全图并填写标题栏,完成草图;3.绘制零件图由于绘制零件草图时,往往受某些条件的限制,有些问题处理的不够完善,一般应将草图零件整理、修改后画成正式的零件图,经批准后才能投入生产;再画零件图时,要对草图进一步检查和校对,对于零件上的标准结构,查表并正确注出尺寸;用仪器或计算机画出零件图,画出零件工作图后,整个零件的测绘工作就完成了;三、常用测量工具常用测量工具有直尺、游标卡尺、千分尺、卡钳、R规、万能角度尺等;四、零件测绘注意事项1.测量尺寸时,应正确选择测量基准,以减少测量误差;零件上磨损部位的尺寸,应参考其配合的零件的相关尺寸,或参考有关的技术资料予以确定;。

加工中心操作与编程加工中心是一种高精度的机床，广泛应用于航空航天、汽车、电子、模具等领域。

在加工中心操作和编程方面，需要掌握一定的专业知识和技能，以确保高质量的加工效果。

在本文中，将介绍加工中心的操作和编程的基本知识，并提供一些实用的技巧和建议。

一、加工中心的操作1.工作准备：在进行加工中心的操作之前，需要进行一些工作准备，包括清洁机床、检查刀具和工件、安装夹具等。

同时，还需要对机床进行开机、校准和预热等操作。

3.参数设置：在进行加工中心的操作之前，需要对一些参数进行设置，以适应不同的加工需求。

参数设置包括切削速度、进给速度、切削深度、刀具半径补偿等。

不同的加工需求需要不同的参数设置。

4.刀具调整：在进行加工中心的操作之前，需要对刀具进行调整和装夹。

刀具调整包括刀具长度补偿、刀具半径补偿等。

同时，还需要检查刀具和夹具的状态，确保刀具和夹具的正常工作。

5.运动控制：在进行加工中心的操作过程中，需要对机床进行运动控制。

运动控制包括机床的定位、进给和插补等。

通过合理的运动控制，可以实现加工过程的高精度和高效率。

6.监测和调整：在进行加工中心的操作过程中，需要不断监测和调整机床的状态。

监测包括温度、振动和刀具磨损等。

通过合理的调整，可以确保机床的稳定性和加工效果。

二、加工中心的编程1.G代码：G代码是加工中心编程的基础，用于控制机床的运动。

常用的G代码包括G00、G01、G02、G03等。

在进行加工中心编程时，需要根据加工需求选择合适的G代码。

2.M代码：M代码是加工中心编程的补充，用于控制机床的辅助功能。

常用的M代码包括M03、M05、M08、M09等。

在进行加工中心编程时，需要根据加工需求选择合适的M代码。

3.坐标系：在进行加工中心编程时，需要确定坐标系的起点和方向。

常用的坐标系包括绝对坐标系和相对坐标系。

绝对坐标系是以机床的参考点作为起点，以零点作为方向；而相对坐标系是以刀具的起点作为起点，以刀具的运动方向作为方向。

m320数控系统操作说明由于加工中心的生产厂家众多，所以使用的系统和面板也略有不同，但功能和操作方法是基本一致的，为大家讲解数控加工中心面板上的按键功能。

这种系统的操作面板主要由上下两部分组成，上半部分为数控系统操作面板，下班部分为机床操作面板。

加工中心数控系统操作面板按键说明m320数控系统加工中心的数控系统操作面板主要由CRT显示器和MDI键盘两部分组成，显示器下方有一排软按键，这一排软按键的功能根据屏幕中对应的提示来指定，各MDI按键功能如下：1、数字键、字母键：数字和字母的输入。

2、EOB：程序段结束符的插入。

3、POS：显示刀具的坐标位置。

4、PROG：在EDIT方式下编辑、显示存储器里的程序，在MDI 方式下输入及显示MDI数据，在AUTO方式下显示程序指令值。

5、OFFSET SETTING：设定、显示刀具补偿值、工件坐标系、宏指令变量。

6、SYSTEM：用于参数的设定、显示，自诊断功能数据的显示。

7、MESSAGE：系统（NC）报警信号显示，报警记录显示。

8、GRAPH：用于图形显示。

9、SHIFT：上档功能键。

10、CAN：删除键，用于删除末尾输入的字符或符号。

11、INPUT：输入键，用于参数或补偿值的输入。

12、ALTER：替代件，程序字的替代。

13、INSERT：插入键，程序字的输插入。

14、DELETE：删除键，删除程序字、程序段及整个程序。

15、HELP：帮助键。

16、PAGE UP：向前翻页键。

17、PAGE DOWN：向后翻页键。

18、CURSOR：光标移动键。

19、RESET：复位键，使所有功能停止。

加工中心系统操作方法详解
加工中心系统是一种高速数控机床，内置有控制系统、运动控制系统和操作界面。

操作加工中心系统的方法如下：
1. 加工工件的CAD设计
首先，在计算机上使用CAD软件进行工件的设计和建模。

将模型导出为STEP、IGES等格式并保存，在后续的加工中心系统操作中会使用到。

2. 加工工件的CAM编程
使用CAM软件对CAD中的模型进行编程，并将G代码生成到后续的操作中进行使用。

在CAM编程中，需要设置好加工参数和工具路径等信息。

3. 设置加工中心系统的工具和工件
将需要使用的刀具固定在加工中心系统的刀库中，并对加工中心系统的刀库进行设置。

同时，将要加工的工件放置在加工中心系统的工作台上，并对夹具进行设置。

4. 加载CAM编程后的G代码
将CAM编程后的G代码加载到加工中心系统的控制系统中。

在加载时，需要检查G代码中所使用的工具是否与加工中心系统中的刀具相对应。

5. 设置加工参数
在加工前，需要设置加工参数，例如加工速度、进给速度和刀具转速等参数。

同时，在加工过程中也需要根据实际情况进行调整。

6. 启动加工
确认加工参数后，启动加工中心系统进行加工。

在加工过程中需要时刻监控加工状态，防止刀具折断或其他问题发生。

7. 结束加工
在加工完成后，停机并关闭加工中心系统。

检查加工成品质量，并清理加工中心系统。

将加工成品取出并进行后续处理。

总结：以上是加工中心系统操作方法详解，需要注意的是，加工中心系统的操作需要专业的操作人员进行，对于未经培训的人员，不得擅自操作加工中心系统。

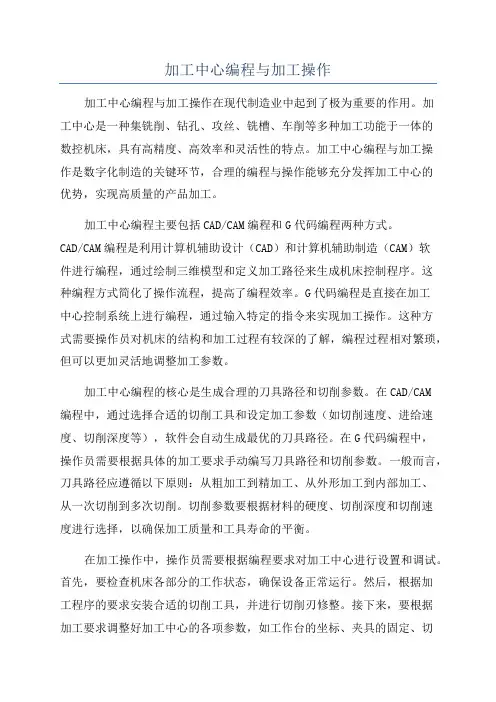

加工中心编程与加工操作加工中心编程与加工操作在现代制造业中起到了极为重要的作用。

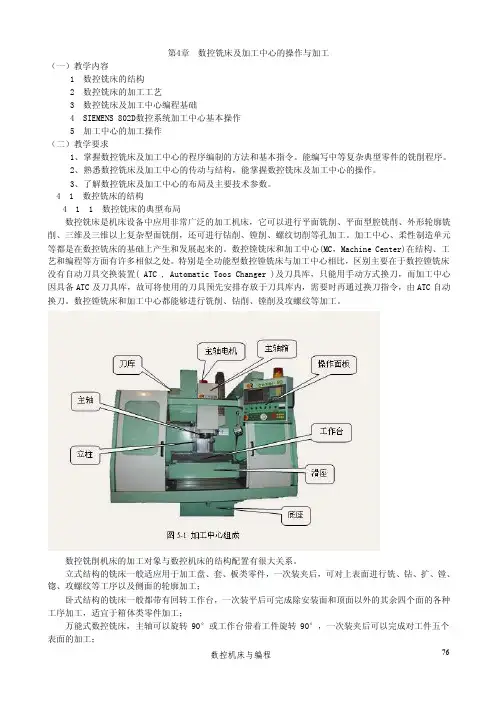

加工中心是一种集铣削、钻孔、攻丝、铣槽、车削等多种加工功能于一体的数控机床，具有高精度、高效率和灵活性的特点。

加工中心编程与加工操作是数字化制造的关键环节，合理的编程与操作能够充分发挥加工中心的优势，实现高质量的产品加工。

加工中心编程主要包括CAD/CAM编程和G代码编程两种方式。

CAD/CAM编程是利用计算机辅助设计（CAD）和计算机辅助制造（CAM）软件进行编程，通过绘制三维模型和定义加工路径来生成机床控制程序。

这种编程方式简化了操作流程，提高了编程效率。

G代码编程是直接在加工中心控制系统上进行编程，通过输入特定的指令来实现加工操作。

这种方式需要操作员对机床的结构和加工过程有较深的了解，编程过程相对繁琐，但可以更加灵活地调整加工参数。

加工中心编程的核心是生成合理的刀具路径和切削参数。

在CAD/CAM编程中，通过选择合适的切削工具和设定加工参数（如切削速度、进给速度、切削深度等），软件会自动生成最优的刀具路径。

在G代码编程中，操作员需要根据具体的加工要求手动编写刀具路径和切削参数。

一般而言，刀具路径应遵循以下原则：从粗加工到精加工、从外形加工到内部加工、从一次切削到多次切削。

切削参数要根据材料的硬度、切削深度和切削速度进行选择，以确保加工质量和工具寿命的平衡。

在加工操作中，操作员需要根据编程要求对加工中心进行设置和调试。

首先，要检查机床各部分的工作状态，确保设备正常运行。

然后，根据加工程序的要求安装合适的切削工具，并进行切削刃修整。

接下来，要根据加工要求调整好加工中心的各项参数，如工作台的坐标、夹具的固定、切削速度和进给速度等。

最后，进行加工过程的实际操作，观察加工情况，及时调整加工参数，确保产品的加工质量和效率。

在进行加工操作时，还需要注意安全问题。

加工中心具有高速旋转的刀具和对工件进行切削的动作，存在一定的危险性。

数控机床的加工中心编程与操作规范数控机床作为现代制造业中的重要设备之一，广泛应用于各个行业的加工领域。

在数控机床的使用过程中，编程与操作规范是至关重要的，它们直接影响到加工质量、效率和安全。

本文将对数控机床的加工中心编程与操作规范进行详细介绍，以帮助操作人员更好地掌握这一技能。

一、加工中心编程规范在进行数控机床的编程时，需要遵循以下规范以确保编程的准确性和可操作性：1. 选择合适的编程语言：数控机床的编程语言有G代码和M代码两种。

在编程时，应根据具体加工要求选择合适的编程语言。

同时，要了解不同的数控系统对编程语言的支持情况。

2. 建立合理的坐标系：在进行加工过程中，建立合理的坐标系是非常重要的。

应根据实际工件的尺寸和形状来确定坐标系，保证加工精度和位置准确。

3. 设置合理的切削参数：切削参数直接影响到加工质量和效率。

根据材料的硬度、刀具的材料和几何形状等因素，合理设置切削速度、进给速度和切削深度。

4. 合理选择刀具路径：刀具路径对加工质量和效率有重要影响。

应避免切入刀具前部和顶部，避免刀具碰撞，并优化刀具路径，减少空走时间，提高加工效率。

5. 编写详细注释：在进行编程时，应编写详细的注释，以便后续的调试和修改。

注释应包括程序的功能、参数设置、注意事项等内容，便于操作人员理解和掌握程序。

二、操作规范在进行数控机床的操作时，需要遵循以下规范以确保操作的安全和准确性：1. 校正机床：在每次操作前，应对机床进行校正。

包括检查各轴的零位、刀库的刀具位置、润滑系统的工作情况等。

确保机床处于良好的工作状态。

2. 安全操作：在操作数控机床时，要根据相关的操作规程和安全标准来进行操作。

包括穿戴好个人防护装备、保持工作区整洁、避免使用磁性物体等。

同时，要保持警惕，及时排除设备故障和异常情况。

3. 严格遵循操作流程：在进行加工操作时，要严格按照操作流程进行。

包括设定工件坐标、选择加工程序、调整刀具、设置加工参数等。

同时，要注意程序的选择和设定，并进行预览和验证，确保操作的准确性。
