电子线路教案

电子技术专业电子线路与电路分析优秀教案范本尊敬的教师们：本教案针对电子技术专业的电子线路与电路分析课程，旨在帮助学生全面理解电子线路的基本原理和电路分析的方法与技巧。

通过优秀的教案设计，能够激发学生的学习兴趣并提高他们的学习效果。

以下是我为你们准备的一份电子线路与电路分析的优秀教案范本：第一节：电子线路基础知识概述1. 目标：引导学生了解电子线路的基本概念和相关术语，并能够简单分析电子线路的组成和特点。

2. 内容：- 电子线路的定义和分类- 电子线路的基本组成元件及其特点- 电子线路的符号表示法3. 授课方法：结合多媒体展示和实例分析进行互动式授课，提醒学生注意各种电子线路在实际应用中的重要性。

第二节：电子线路的分析方法1. 目标：让学生掌握电子线路的分析方法和技巧，能够根据电子线路的特性进行准确的电路分析。

2. 内容：- 电流和电压的基本概念- 基尔霍夫定律及其应用- 节点电压法和支路电流法的原理和步骤- 网孔分析法的基本思想和操作步骤3. 实践环节：引导学生通过简单的电路实例，使用上述分析方法进行电路分析，培养学生的实际操作能力。

第三节：复杂电路的分析与设计1. 目标：提高学生对复杂电路分析与设计的能力，掌握混合信号电路的分析方法。

2. 内容：- 电子线路的组合与简化- 多级放大电路的设计与分析- 集成电路的应用与原理3. 实验实践：组织学生进行实验，通过构建多级放大电路和使用集成电路进行信号处理，加深学生对复杂电路的理解和应用。

第四节：电子线路故障诊断与维修1. 目标：培养学生的电子线路故障诊断与维修能力，提高实际应用水平。

2. 内容：- 常见电子线路故障的诊断方法- 故障维修的基本原则和技巧- 电子线路测试仪器的使用与操作3. 实践实验：组织学生进行故障模拟实验，引导学生通过仪器检测和分析，并解决电子线路故障。

第五节：电子线路的创新设计1. 目标：培养学生的创新思维和电子线路设计能力，激发学生的创造力和想象力。

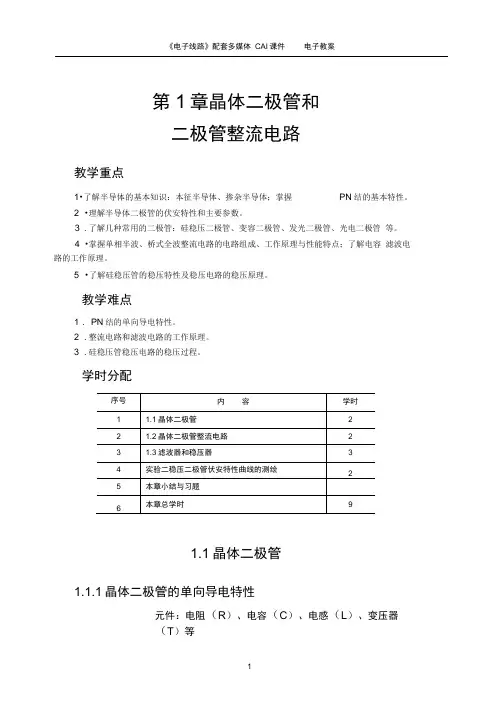

第1章晶体二极管和二极管整流电路教学重点1•了解半导体的基本知识：本征半导体、掺杂半导体；掌握PN结的基本特性。

2 •理解半导体二极管的伏安特性和主要参数。

3 .了解几种常用的二极管：硅稳压二极管、变容二极管、发光二极管、光电二极管等。

4 •掌握单相半波、桥式全波整流电路的电路组成、工作原理与性能特点；了解电容滤波电路的工作原理。

5 •了解硅稳压管的稳压特性及稳压电路的稳压原理。

教学难点1 . PN结的单向导电特性。

2 .整流电路和滤波电路的工作原理。

3 .硅稳压管稳压电路的稳压过程。

学时分配1.1晶体二极管1.1.1晶体二极管的单向导电特性元件：电阻（R）、电容（C）、电感（L）、变压器（T）等器件：晶体二极管、晶体三极管等1 •晶体二极管 (1) 外形如图1.1.1(a)所示，晶体二极管由密封的管体和两条正、负电极引线所组成。

管体外 壳的标记通常表示正极。

(2) 图形、文字符号如图1.1.1(b)所示，晶体二极管的图形由三角 形和竖杠所组成。

其中，三角形表示正极，竖杠表 示负极。

V 为晶体二极管的文字符号。

2 •晶体二极管的单向导电性动画 晶体二极管的单向导电性(1) 正极电位〉负极电位，二极管导通； (2) 正极电位V 负极电位，二极管截止。

即二极管正偏导通，反偏截止。

这一导电特性称为二 极管的单向导电性。

［例1.1.1］图1.1.3所示电路中，当开关 S 闭合后， H 1、H 2两个指示灯，哪一个可能发光？解 由电路图可知，开关 S 闭合后，只有二极管 V 1 正极电位高于负极电位，即处于正向导通状态，所以 H 1指示灯发光。

1.1.2 PN 结二极管由半导体材料制成。

动画 PN 结1 .半导体导电能力介于导体与绝缘体之间的一种物质。

如硅半导体中，能够运载电荷的的粒子有两种： 载流子：在电场的作用下定向移动的自由电子和空 穴，统称载流子。

如图 1.1.4所示。

2 •本征半导体不加杂质的纯净半导体晶体。

高频电子线路教案一、教学目标1.理解高频电子线路的基本概念和特点。

2.掌握高频电子线路的设计和计算方法。

3.熟悉高频电子线路的常见应用。

4.培养学生的实际动手能力和创新思维能力。

二、教学内容1.高频电子线路的概述1.1高频电子线路的定义和基本特点1.2高频信号与低频信号的区别1.3高频电子线路的主要应用领域2.高频放大电路设计2.1高频放大电路的基本原理2.2高频放大电路的设计步骤和注意事项2.3高频放大电路中的常见问题及解决方法3.高频滤波电路设计3.1高频滤波电路的工作原理3.2高频滤波电路的设计方法和计算公式3.3高频滤波电路的常见应用场景4.高频混频电路设计4.1高频混频电路的基本原理4.2高频混频电路的设计方法和计算公式4.3高频混频电路的实际应用案例三、教学方法1.讲授法：通过教师的讲解，介绍高频电子线路的基本概念和设计方法。

2.实验法：设计实验让学生动手搭建高频电子线路并进行测试和仿真。

3.讨论法：引导学生以小组为单位进行讨论，在实践中交流和分享设计经验。

四、教学过程1.导入(10分钟)向学生介绍高频电子线路的基本概念和特点，以及其在通信、雷达、无线电等领域的重要作用。

2.理论讲解(30分钟)讲解高频放大电路、高频滤波电路和高频混频电路的基本原理、设计步骤和计算方法。

3.设计实践(60分钟)将学生分为小组，每个小组根据所学的理论知识设计一个高频电子线路，并在实验室中搭建并测试该电路。

4.讨论交流(20分钟)每个小组展示他们的设计成果，并对其他小组的设计进行评价和讨论。

5.展示总结(10分钟)教师总结本节课的教学内容，并对学生的表现和收获进行评价和总结。

五、教学评价1.学生设计的高频电子线路是否按照要求进行搭建和测试。

2.学生在讨论中是否能够深入思考和交流设计中的问题，并提出合理的解决方案。

3.学生在实践中动手能力和创新思维能力的表现。

六、教学反思本节课采用了理论讲解、设计实践和讨论交流等多种教学方法，使学生能够更加深入地理解和掌握高频电子线路的设计和计算方法。

通信电子线路电子教案CH教案章节：第一章通信电子线路概述教学目标：1. 了解通信电子线路的基本概念和组成。

2. 掌握通信电子线路的主要性能指标。

3. 熟悉通信电子线路的应用领域和发展趋势。

教学内容：1. 通信电子线路的定义和作用。

2. 通信电子线路的组成要素。

3. 通信电子线路的主要性能指标。

4. 通信电子线路的应用领域。

5. 通信电子线路的发展趋势。

教学方法：1. 采用讲授法，讲解通信电子线路的基本概念和组成。

2. 通过案例分析，使学生了解通信电子线路的应用领域和发展趋势。

3. 利用图表和图像，帮助学生掌握通信电子线路的主要性能指标。

教学评估：1. 课堂问答，检查学生对通信电子线路的基本概念和组成的理解。

2. 布置课后作业，要求学生分析具体的通信电子线路实例。

3. 进行小组讨论，评估学生对通信电子线路的应用领域和发展趋势的认识。

教学资源：1. 教材《通信电子线路》。

2. 教学课件和图表。

3. 网络资源，了解最新的通信电子线路技术发展。

教学步骤：1. 引入通信电子线路的概念，让学生了解其在通信系统中的重要性。

2. 讲解通信电子线路的基本组成，包括发射器、接收器、信道等。

3. 分析通信电子线路的主要性能指标，如信号传输速率、误码率等。

4. 通过案例分析，介绍通信电子线路在实际应用中的具体实例。

5. 讨论通信电子线路的发展趋势，包括无线通信、光通信等方向。

教案章节：第二章通信电子线路的传输特性教学目标：1. 理解通信电子线路的传输特性。

2. 掌握传输特性参数的计算和分析方法。

3. 能够运用传输特性优化通信电子线路设计。

教学内容：1. 通信电子线路的传输特性概述。

2. 传输特性参数的定义和计算方法。

3. 传输特性对通信电子线路性能的影响。

4. 传输特性的优化方法。

教学方法：1. 采用示例法，讲解传输特性参数的计算和分析方法。

2. 通过模拟实验，使学生掌握传输特性的优化方法。

3. 利用仿真软件，分析不同传输特性对通信电子线路性能的影响。

教学环节教学内容学生活动教师活动设计意图课前准备1.回顾二极管三极管知识。

2.三极管知识复习学习晶闸管的基础知识通过Multisim仿真软件对电路进行仿真分析。

观看多功能控制器工作的现象，完成工作页测试题目的测试。

登录云平台，进入学习空间，按照教师预设的问题观看微课，浏览课件、阅读文档。

复习二极管、三极管的知识。

根据平台中的电路尝试用Multisim进行仿真分析。

完成知识点测试题目。

发布课前学习任务：1.查看微课，知道什么是晶闸管？2.晶闸管的基本结构是什么？用什么符号表示？3.展示晶闸管特性验证的实验电路。

整理多功能控制器电路的微课视频。

学生根据教师发布的课程任务，结合已学课程内容。

促进学生的参与度。

学生课前时间使用手机进行学习，培养学生利用身边智能设备接受新知的学习的能力。

复习引入观察现象5min 项目引入：多功能控制器电路设计。

通过多功能控制器电路引入本课的器件—晶闸管。

激发学生探讨晶闸管特性的兴趣。

观察多功能控制器声光控部分的演示，了解生活中声光控电路的应用。

回顾课前微课学习声光控电路的组成框图。

学生观看教师准备的引入场景深刻理解任务的现象。

感受生活中的电子技术知识。

并对教师提出的问题进行思考讨论。

学生思考任务要求，尝试表述本节课的学习任务。

从生活中的现象走进电子技术的课堂。

教师展示多功能控制器电路，向学生发出疑问：观察到什么现象？生活中还有哪些地方有类似的现象？通过微课学习知道声光控电路有哪几个部分组成？用实际应用情境来激发学生的学习兴趣，明确学习任务引导学生学习新课。

把学生的注意力锁定在什么器件在声光控电路中起关键的作用，这个器件有什么特性，致学生于情境中、问题里，正是导入主题。

学生展示知识点5min 1.晶闸管外形、符号、结构2.晶闸管的导电特性选出代表阐述自己在课前预习的收获：1.学生梳理课前预习收获。

2.对比二极管、三极管知识回答晶闸管的基本结构教师引导学生自行阐述预习情况，并根据学生的阐述讲解晶闸管的结构以及符号。

高频电子线路教案一、教学目标1. 了解高频电子线路的基本概念、特点和应用领域。

2. 掌握高频信号的产生、传输和接收的基本原理。

3. 学习常用的高频元件及其性能、应用和测量方法。

4. 学会高频电子线路的分析和设计方法。

5. 培养动手能力和团队协作精神。

二、教学内容1. 高频电子线路的基本概念与特点高频电子线路的定义高频电子线路的频率范围高频电子线路的特点2. 高频信号的产生与传输高频信号的产生原理及装置高频信号的传输介质高频信号的调制与解调3. 高频电子线路的接收与处理高频接收电路的组成与原理调谐器、放大器、滤波器的作用与设计高频信号的处理方法4. 高频元件及其应用电阻、电容、电感在高频电路中的应用晶体管、集成电路在高频电路中的应用天线、馈线、变压器等高频元件的应用5. 高频电子线路的分析与设计方法高频电子线路的分析和设计流程高频电子线路的仿真与实验高频电子线路的优化与调试三、教学方法1. 采用课堂讲解、案例分析、实验操作相结合的方式进行教学。

2. 利用多媒体课件、实物展示、电路图等形式，直观地展示高频电子线路的相关知识。

3. 组织学生进行小组讨论、实验设计和动手实践，提高学生的实际操作能力。

四、教学资源1. 教材：高频电子线路教材。

2. 实验设备：高频信号产生器、调制器、解调器、放大器、滤波器、天线等。

3. 软件工具：Multisim、Cadence等电路仿真软件。

五、教学评价1. 课堂表现：学生参与度、提问回答、小组讨论等。

2. 实验报告：学生实验设计、实验操作、数据处理和分析能力。

3. 课程论文：学生对高频电子线路某一专题的研究和分析能力。

4. 期末考试：对学生全面掌握高频电子线路知识的评估。

六、教学安排1. 课时：共计32课时，包括16次课堂讲解和16次实验操作。

2. 课时的分配：课堂讲解：每次2课时，共计16课时。

实验操作：每次2课时，共计16课时。

七、教学进度计划1. 第一周：介绍高频电子线路的基本概念与特点。

电子线路教案一、教学目标1.让学生了解电子线路的基本概念、原理和应用。

2.培养学生分析和设计电子线路的能力。

3.培养学生动手实践、观察、分析和解决问题的能力。

二、教学内容1.电子线路的基本概念：电子元件、电路图、电路连接方式等。

2.基本电子元件：电阻、电容、电感、二极管、晶体管等。

3.基本电路：串联电路、并联电路、混联电路等。

4.基本分析方法：等效电路法、节点电压法、回路电流法等。

5.基本设计方法：模拟电子电路设计、数字电子电路设计等。

三、教学重点与难点1.教学重点：电子元件的特性、电路连接方式、基本电路分析方法。

2.教学难点：电路分析方法的运用、电子电路的设计。

四、教学方法1.讲授法：讲解电子线路的基本概念、原理和应用。

2.演示法：演示电子元件的特性和电路连接方式。

3.实验法：让学生动手实践，观察和分析电路现象。

4.讨论法：针对实际问题，引导学生进行讨论和思考。

五、教学步骤1.引入新课：通过实际生活中的电子设备，引导学生了解电子线路的重要性。

2.讲解基本概念：介绍电子元件、电路图、电路连接方式等基本概念。

3.讲解基本电子元件：详细讲解电阻、电容、电感、二极管、晶体管等电子元件的特性。

4.讲解基本电路：介绍串联电路、并联电路、混联电路等基本电路的连接方式和特点。

5.讲解基本分析方法：介绍等效电路法、节点电压法、回路电流法等基本电路分析方法。

6.讲解基本设计方法：介绍模拟电子电路设计、数字电子电路设计等基本设计方法。

7.实验环节：让学生动手实践，观察和分析电路现象，巩固所学知识。

8.课堂小结：总结本节课的主要内容，强调重点和难点。

9.布置作业：布置相关的练习题，让学生巩固所学知识。

六、教学评价1.过程评价：观察学生在课堂上的表现，如提问、讨论、实验操作等。

2.终结性评价：通过考试或作业，评价学生对电子线路知识的掌握程度。

七、教学建议1.注重理论与实践相结合，让学生在实际操作中掌握电子线路知识。

2.鼓励学生提问和思考，培养学生的创新能力和解决问题的能力。

电子线路公开课教案一、教学目标：1. 了解电子线路的基本概念和组成2. 掌握电子元件的识别和使用方法3. 学会简单电路的设计和分析4. 培养学生的动手能力和团队协作精神二、教学内容：1. 电子线路的基本概念电子线路的定义电子线路的分类2. 电子元件电阻电容电感二极管晶体管集成电路3. 电路图的识别与绘制电路图的符号电路图的绘制原则4. 简单电路的设计与分析串联电路并联电路混联电路5. 电子实验与操作实验器材的选择与使用电路连接与调试实验数据的采集与处理三、教学方法：1. 讲授法：讲解电子线路的基本概念、原理和电路分析方法2. 直观演示法：展示电子元件实物，让学生直观认识和理解3. 实践操作法：组织学生进行电子实验，培养学生的动手能力4. 小组讨论法：分组进行实验，鼓励学生相互交流、探讨和解决问题四、教学准备：1. 教材或教参：《电子线路基础》等2. 电子元件实物：电阻、电容、电感、二极管、晶体管等3. 电路图示例：串联电路、并联电路等4. 实验器材：面包板、导线、实验仪器等5. 教学多媒体：PPT、视频等五、教学过程：1. 导入新课：通过简单的实例引入电子线路的概念，激发学生的兴趣2. 讲解基本概念：介绍电子线路的定义、分类和基本组成3. 认识电子元件：展示电子元件实物，讲解各元件的作用和特性4. 学习电路图：讲解电路图的符号和绘制原则，让学生学会识别和绘制电路图5. 设计简单电路：引导学生运用所学知识，设计串联电路、并联电路等6. 动手实验：组织学生进行电子实验，指导学生进行电路连接、调试和数据采集7. 总结与拓展：总结本节课的主要内容，布置课后作业，鼓励学生进行电子线路的创意设计六、教学评估：1. 课堂问答：通过提问的方式检查学生对电子线路基本概念和元件的认识。

2. 电路图绘制：要求学生根据所学知识，绘制简单的电路图，以检验其理解程度。

3. 实验报告：评估学生在实验过程中的操作技能和对实验结果的分析能力。

中专机电专业电子线路教案第一章：电子线路基础1.1 电子线路概述介绍电子线路的定义、分类和功能分析电子线路的基本组成部分1.2 电子元件介绍电阻、电容、电感等基本元件的特性和工作原理讲解二极管、晶体管等半导体元件的性质和应用1.3 电路图及其符号学习电路图的识别和理解方法熟悉常用电路符号和标注方式第二章：电子测量与调试2.1 电子测量仪器学习万用表、示波器、信号发生器等测量仪器的基本原理和使用方法掌握测量电路参数（如电压、电流、频率等）的操作技巧2.2 电子电路调试讲解电子电路调试的基本步骤和方法强调安全操作和故障排查技巧第三章：数字电路基础3.1 数字电路概述介绍数字电路的定义、特点和应用领域分析数字电路的基本组成元素3.2 逻辑门电路学习与门、或门、非门等基本逻辑门电路的工作原理和应用掌握逻辑门电路的符号表示和真值表3.3 组合逻辑电路介绍编码器、译码器、多路选择器等组合逻辑电路的功能和应用学会分析组合逻辑电路的输入输出关系第四章：模拟电路分析4.1 放大电路学习放大电路的基本原理和分类掌握放大电路的频率响应和稳定性分析4.2 滤波电路介绍低通滤波器、高通滤波器等滤波电路的作用和设计方法分析滤波电路的频率特性和应用场景4.3 振荡电路讲解LC振荡电路、RC振荡电路等振荡电路的原理和特点学习振荡电路的应用和频率计算方法第五章：电子控制系统5.1 电子控制系统概述介绍电子控制系统的定义、分类和组成分析电子控制系统的基本工作原理5.2 传感器与执行器学习常见传感器的原理和应用讲解执行器（如电动机、电磁阀等）的作用和控制方法5.3 常用电子控制电路介绍PID控制电路、模糊控制电路等常用控制电路的设计和应用分析电子控制电路的性能指标和优化方法第六章：电源电路与接口技术6.1 电源电路介绍电源电路的分类和功能学习电源电路的设计原则和常见拓扑结构6.2 接口技术讲解接口技术的定义和作用学习常用接口电路的设计和应用第七章：通信电路与protocols7.1 通信电路基础介绍通信电路的原理和分类学习调制、解调等基本通信技术7.2 常见通信protocols介绍串行通信、并行通信等常见通信协议的原理和应用学习通信协议的配置和数据传输过程第八章：PLC 控制系统8.1 PLC 概述介绍PLC 的定义、原理和分类学习PLC 的硬件结构和软件系统8.2 PLC 编程技术讲解PLC 编程语言和常用指令学习PLC 控制程序的设计方法和技巧第九章：电机与控制9.1 电机原理与维护介绍电机的基本原理、分类和性能学习电机的维护和故障排查方法9.2 电机控制技术讲解常用电机控制电路和控制方法学习电机调速技术和驱动电路设计第十章：项目实践与案例分析10.1 项目实践结合实际项目，进行电子线路的设计与调试培养学生的实际操作能力和团队协作精神10.2 案例分析分析电子线路在实际应用中遇到的问题和解决方案培养学生分析问题和解决问题的能力重点和难点解析重点环节1：电子元件的特性和应用补充和说明：在这一环节中，学生需要深入理解各种电子元件的工作原理和特性，包括电阻、电容、电感等基本元件，以及二极管、晶体管等半导体元件。

ξ5-1 RS触发器（一）教学目的：1、让学生掌握基本RS触发器的工作原理及逻辑功能2、培养学生的分析能力教学重点：与非门连接后的分析教学难点：基本RS触发器电路的真值表教学方法：讲授法教学时间：一课时教学过程：一、复习：提问基本门电路与门、或门、非门的逻辑功能：二、新授：组合电路和时序电路是数字电路的两大类。

门电路是组合电路的基本单元；触发器是时序电路的基本单元。

触发器按其稳定工作状态可分为双稳定触发器，单稳定触发器，无稳态触发器（多谐振荡器）等。

双稳态触发其按其逻辑功能可分为RS触发器，JK触发器,D触发器和T触发器等；按其结构可分为主从触发器和维持阻塞型触发器等。

（一）基本RS触发器1、电路组成：基本RS触发器可由两个“与非”门交叉连接而成，如下图所示。

QG1图（a）基本RS触发器图（b）符号图（c）基本RS触发器真值表做好与组合逻辑电路的衔接触发器其实也是由门电路组成的组合逻辑门电路，因此要理解和掌握它，就要先得从组合逻辑门电路入手。

以上这个图是基本RS触发器，它其实是由2个与非门的输入端与出端交叉耦合而组成，所以对于与非门的理解明了。

与非门，其表示的意思为Y=BA ，其规律为全1出0，有0出1，只有理解了基本与非门，才可以去进一步分析基本RS触发器。

Q与Q是基本触发器的输出端，两者的逻辑状态在正常条件下能保持相反。

这种触发器有两种稳定状态：一个状态是Q=1，Q=0，称为置位状态（“1”态）；另一个状态是Q=0，Q=1，称为复位状态（“0”态），相当于以Q为准来命名。

相应的输入端R、S分别称为直接置0端或复位端、直接置位端或直接置“1”端2、逻辑功能：1）S=1，R=0所谓S=1 ，就是将S端保持高电位；而R=0，就是在R端加一个负脉冲。

设触发器的初始状态为“1”态，即Q=1，Q =0。

这时“与非”门G2有一个输入端为“0”，其输出端变为“1”；而“与非”门G1的两个输入端全为“1”，其输出端Q变为“0”。

通信电子线路电子教案CH一、教学目标1. 了解通信电子线路的基本概念、组成和分类。

2. 掌握通信电子线路的信号传输、调制与解调、放大与滤波等基本原理。

3. 熟悉通信电子线路中的主要元件及其功能。

4. 学会分析通信电子线路的性能指标，提高实际应用能力。

二、教学内容1. 通信电子线路的基本概念1.1 通信系统的定义与分类1.2 通信电子线路的组成与功能2. 信号传输2.1 信号的分类与传输方式2.2 信号的衰减与抗干扰3. 调制与解调3.1 调制的作用与方法3.2 解调的原理与方法4. 放大与滤波4.1 放大器的基本原理与分类4.2 滤波器的功能与分类5. 通信电子线路中的主要元件5.1 电阻、电容、电感元件5.2 晶体管、集成电路等三、教学方法1. 采用讲授与讨论相结合的方式，让学生掌握基本概念和原理。

2. 使用仿真软件，进行信号传输、调制与解调等实验，提高学生的实践能力。

3. 组织学生进行小组讨论和报告，培养学生的团队合作能力。

四、教学评估1. 平时成绩：包括课堂表现、作业完成情况等。

2. 实验报告：评估学生在实验过程中的操作能力和分析问题能力。

3. 期末考试：全面测试学生对通信电子线路知识的掌握程度。

五、教学资源1. 教材：选用权威、实用的教材，如《通信电子线路》、《通信原理》等。

2. 课件：制作精美的课件，辅助学生理解难点知识。

3. 实验设备：提供充足的实验设备，保证学生实验需求。

4. 网络资源：引导学生利用网络资源，拓宽知识面。

5. 交流平台：建立线上交流群组，方便学生提问和讨论。

六、教学进程安排1. 第一周：通信电子线路的基本概念、组成和分类。

2. 第二周：信号传输、调制与解调的基本原理。

3. 第三周：放大与滤波技术在通信电子线路中的应用。

4. 第四周：通信电子线路中的主要元件及其功能。

5. 第五周：通信电子线路的性能指标分析。

七、教学实践活动1. 实验一：信号传输特性测试。

2. 实验二：调制与解调实验。

中等专业学校2024-2025-1教案编号：备课组别电子课程名称《电子线路》所在年级主备教师授课教师授课系部授课班级授课日期课题 2.2 场效应管教学目标1．了解MOS管的工作原理、特性曲线和主要参数重点MOS管的工作原理、特性曲线和主要参数难点MOS管的工作原理、特性曲线和主要参数教法理实一体化教学设备教学平台、虚拟实验室、实验室教学环节教学活动内容及组织过程个案补充教学内容2.2 场效应管场效应管：是利用输入电压产生的电场效应控制输出电流的电压控制型器件。

特点：管子内部只有一种载流子参与导电，称为单极型晶体三极管。

2.2.1 结型场效应管一、结构和符号N沟道结型场效应管的结构、符号如图所示P沟道结型场效应管如图所示。

教学内容3特点：由两个PN结和一个导电沟道所组成。

三个电极分别为源极S、漏极D和栅极G。

漏极和源极具有互换性。

工作条件：两个PN结加反向电压。

二、工作原理动画结型场效应管的工作原理以N沟道结型场效应管为例，原理电路如图所示。

工作原理如下：DS>G；0GS<G。

在漏源电压DSV不变条件下，改变栅源电压GSV，通过PN结的变化，控制沟道宽窄，即沟道电阻的大小，从而控制漏极电流DI。

结论：1．结型场效应管是一个电压控制电流的电压控制型器件。

2．输入电阻很大。

一般可达107-108Ω。

三、结型场效应管的特性曲线和跨导教学内容21．转移特性曲线反映栅源电压GSV对漏极电流D I的控制作用。

如图所示，若漏源电压一定：当栅源电压0GS=V时，漏极电流DSSDII=，DSSI称为饱和漏极电流；当栅源电压GSV向负值方向变化时，漏极电流D I逐渐减小；当栅源电压PGSVV=时，漏极电流0D=I，P V称为夹断电压。

2．输出特性曲线表示在栅源电压一定条件下，漏极电流与漏源电压之间的关系。

如图所示。

(1) 可调电阻区(图中Ⅰ区)GSV不变时，D I随DSV作线性变化，漏源间呈现电阻性；栅源电压GSV越负，输出特性越陡，漏源间的电阻越大。

中专机电专业电子线路教案第一章：电子线路基础知识1.1 电子线路的概念与组成1.2 电子元件的识别与检测1.3 电子电路图的阅读与分析1.4 电子线路的测量与调试第二章：常用电子元器件2.1 电阻器的识别与检测2.2 电容器的识别与检测2.3 电感器的识别与检测2.4 半导体器件的识别与检测第三章：基本电子电路3.1 放大电路3.2 振荡电路3.3 滤波电路3.4 整流电路第四章：数字电路基础4.1 数字电路的基本概念4.2 逻辑门电路4.3 组合逻辑电路4.4 时序逻辑电路第五章：电子测量与调试5.1 电子测量仪器与工具的使用5.2 电子电路的调试与故障排除5.3 电子线路的优化与改进5.4 电子产品的设计与制作第六章：模拟集成电路6.1 集成电路的基本概念6.2 放大集成电路6.3 信号处理集成电路6.4 常用模拟集成电路的应用第七章：数字集成电路7.1 数字集成电路的基本概念7.2 微处理器集成电路7.3 存储器集成电路7.4 数字集成电路的应用第八章：电子线路的设计与制图8.1 电子线路设计的基本原则8.2 电子线路设计的步骤与方法8.3 电子电路图的绘制与标注8.4 PCB设计基础第九章：电机与控制电路9.1 电机的基本原理与结构9.2 直流电机的控制电路9.3 交流电机的控制电路9.4 电机控制电路的应用实例第十章：PLC控制系统10.1 PLC的基本原理与结构10.2 PLC编程软件的使用10.3 PLC控制系统的应用10.4 PLC控制系统的设计与调试第十一章：传感器与信号处理11.1 传感器的概念与作用11.2 常见传感器的识别与使用11.3 信号处理电路的设计与应用11.4 传感器的智能化与集成化第十二章：通信电路与系统12.1 通信电路的基本原理12.2 模拟通信系统12.3 数字通信系统12.4 现代通信技术简介第十三章：电源电路与节能技术13.1 电源电路的分类与功能13.2 电源管理集成电路13.3 电源电路的设计与优化13.4 节能技术及其在电子线路中的应用第十四章：电子线路在机电工程中的应用14.1 电子线路在机械控制中的应用14.2 电子线路在自动化生产线中的应用14.3 电子线路在电力系统中的应用14.4 电子线路在交通运输中的应用第十五章：电子线路项目的实践与创新15.1 电子线路项目的选择与规划15.2 电子线路项目的实施与评价15.3 电子线路技术的创新与发展15.4 电子线路项目的竞赛与交流重点和难点解析本中专机电专业电子线路教案涵盖了电子线路的基础知识、常用元器件、基本电路、数字电路、电子测量与调试、模拟集成电路、数字集成电路、电子线路设计与制图、电机与控制电路、PLC控制系统、传感器与信号处理、通信电路与系统、电源电路与节能技术、电子线路在机电工程中的应用以及电子线路项目的实践与创新等方面的内容。

中等专业学校2023-2024-1教案教学内容U R=0。

不断地通、断S，则R两端电压就会如图11.1.1(b)所示波形变化，这就是一串脉冲波。

这种瞬间突然变化、作用时间极短的电压或电流称为脉冲信号，简称为脉冲。

它可以是周期性重复的，也可以是非周期性的或单次的。

图11.1.2所示是常见的几种脉冲波形。

11.1.2 矩形脉冲波1．矩形脉冲波的主要参数脉冲技术最常用的波形是矩形波、方波。

理想的矩形波如图11.1.2所示：上升沿、下降沿陡直；顶部平坦。

图11.1.2 理想的矩形波波形实际的矩形波波形如图11.1.3所示。

教学内容图11.1.3 实际的矩形波波形主要参数：(1) 幅度Vm ——脉冲电压变化的最大值。

的10%处所需的时间。

(2)上升时间tr ——脉冲从幅度的10%处上升到幅度的90%处所需时间。

(3)下降时间tf ——脉冲从幅度的90%处下降到幅度。

(4)脉冲宽度tp——定义为前沿和后沿幅度为50%处的宽度。

(5) 脉冲周期T——对周期性脉冲，相邻两脉冲波对应点间相隔的时间。

周期的倒数为脉冲的频率f，即Tf1=2．矩形波的分解如图11.1.4所示。

矩形波可由基波和多次谐波叠加而成。

基波的频率与矩形波相同，谐波的频率为基波的整数倍。

矩形波的数学表达式为+++=)5sin(5)3sin(3)sin(tAtAtAvωωω教学内容板书设计教后札记。
