引言本次实践开设的计算机课程设计为软件仿真，利用matla ｂ编写程序建立Ｍ文件对计算机实验进行仿真。
随着通信技术的发展日新月异，通信系统也日趋复杂,在通信系统的设计研发过程中，软件仿真已成为必不可少的一部分.随着信息技术的不断发展,涌现出了许多功能强大的电子仿真软件,如Ｗork ｂe ｅnc ｈ、Pr ｏte ｌ、Sys ｔｅｍview 、Matlab 等。
虚拟实验技术发展迅速，应用领域广泛,一些在现实世界无法开展的科研项目可借助于虚拟实验技术完成,例如交通网的智能控制、军事上新型武器开发等。
调制就是使一个信号(如光等)的某些参数(如振幅、频率等）按照另一个欲传输的信号(如声音、图像等）的特点变化的过程.解调是调制的逆过程,它的作用是从已调波信号中取出原来的调制信号。
对于幅度调制来说,解调是从它的幅度变化提取调制信号的过程。
对于频率调制来说，解调是从它的频率变化提取调制信号的过程。
在信号和模拟通信的中心问题是要把载有消息的信号经系统加工处理后,送入信道进行传送，从而实现消息的相互传递．消息是声音、图像、文字、数据等多种媒体的集合体。
把消息通过能量转换器件,直接转变过来的电信号称为基带信号。
A Ｍ是调幅(Amplitud ｅModu ｌation)，用AM 调制与解调可以在电路里面实现很多功能，制造出很多有用又实惠的电子产品,为我们的生活带来便利.用MAT ＬAB 仿真工具仿真的AM 调制解调与解调器抗干扰性能分析的工作原理和工作过程,完成对调制与解调过程的分析以及相干解调器的抗干扰性能的分析.通过对波形图的分析给出不同信噪比情况下的解调结果对比.寻找最佳调试解调途径已相当重要。
其中将数字信息转换成模拟形式称调制,将模拟形式转换回数字信息称为解调。
本文主要的研究内容是了解AM 信号的数学模型及调制方式以及其解调的方法在不同的信噪比情况下的解调结果．先从ＡM 的调制研究,其次研究A Ｍ的解调以及一些有关的知识点，得出ＡM 信号的数学模型及其调制与解调的框图和调制解调波形图,然后利用MATLAB 编程语言实现对A Ｍ信号的调制与解调,给出不同信噪比情况下的解调结果对比。

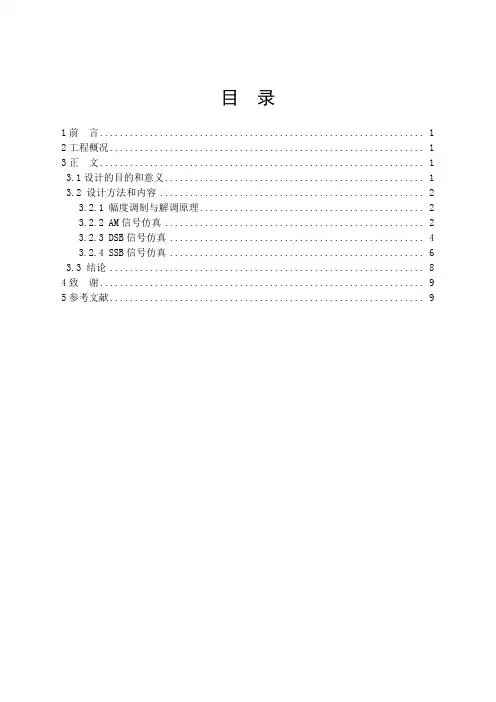

目录1前言 (1)2工程概况 (1)3正文 (1)3.1设计的目的和意义 (1)3.2 设计方法和内容 (2)3.2.1 幅度调制与解调原理 (2)3.2.2 AM信号仿真 (2)3.2.3 DSB信号仿真 (4)3.2.4 SSB信号仿真 (6)3.3 结论 (8)4致谢 (9)5参考文献 (9)前言在当今飞速发展的信息时代，随着数字通信技术计算机技术的发展以及通信网络与计算机网络的相互融合，信息科学技术已成为21世纪国际社会和世界经济发展飞新的强大动力。
信息作为一种资源，只有通过广泛的传播与交流，才能差生利用价值，促进社会成员之间的合作，推动社会生产力的发展，创造巨大的经济效益。
而信息的传播和交流，是依靠各种通信方式和技术来实现的。
学习和掌握现代通信理论和技术是信息社会每一位成员，尤其是未来通信工作着的迫切要求。
近两年来，伴随着美国MathWorks公司的MA TLAB6.0和MATLAB6.5的发布，MA TLAB由最初的“矩阵实验室”，已经发展成适合多科多工作平台的大型科技应用软件。
它包含众多的功能各异的工具箱，涉及领域包括：数字信号处理、通信技术、控制系统、神经网络、模糊逻辑、数值统计、系统仿真和虚拟现实技术等。
作为一个功能强大的数学工具软件，在很多领域中得到了广泛的应用。
近年来已逐渐列入许多大学理工科学生的教学内容，成为广大师生、研究人员的重要数学分析工具和有利助手；也为广大科研工作者进行系统仿真与分析提供了极大的方便。
在过去几年中，Simulink已经成为院校和工程领域中广大师生和研究人员用来建模和方针动态系统的软件包。
Simulink鼓励人们去尝试，可以用它轻松的搭建一个系统模型，并设置模型参数和方针参数，并且立即观察到改变后的方针结果。
通信仿真是衡量通信系统性能的工具。
通信仿真可以分成离散事件仿真和连续仿真。
在寓教事件仿真中，仿真系统只对离散事件做出响应，而在连续仿真中，仿真系统对输入信号“生连续的输出信号。
《通信系统仿真技术》实验报告姓名：李傲班级：14050Z01学号： 1405024239实验一：Systemview操作环境的认识与操作1、实验目的：熟悉systemview软件的基本环境，为后续实验打下基础，熟悉基本操作，并使用其做出第一个自己的project，并截图2、实验内容：1>按照实验指导书的1.7进行练习2>正弦信号（频率为学号*10，幅度为（1+学号*0.1）V）、及其平方谱分析；并讨论定时窗口的设计对仿真结果的影响。
3、实验仿真：图1系统连结图（实验图中标注参数，并对参数设置、仿真结果进行分析）4、实验结论输出信号底部有微弱的失真，调节输入的频率的以及平方器的参数，可以改变输入信号的波形失真，对于频域而言，sin信号平方之后，其频率变为原来的二倍，这一点可有三角函数的化简公式证明实验二：滤波器使用及参数设计1、实验目的：1、学习使用SYSTEMVIEW 中的线性系统图符。
2、掌握典型FIR 滤波器参数和模拟滤波器参数的设置过程。
3、按滤波要求对典型滤波器进行参数设计。
实验原理：2、实验内容：参考实验指导书，设计出一个低通滤波器，并对仿真结果进行截图，要求在所截取的图片上用便笺的形式标注自己的姓名、学号、班级。
学号统一使用序号3、实验仿真：系统框架图输入输出信号的波形图输入输出信号的频谱图4、实验结论对于试验中低通滤波器的参数设置不太容易确定，在输入完通带宽度、截止频率和截止点的衰落系数等滤波器参数后，如果选择让SystemView 自动估计抽头，则可以选择“Elanix Auto Optimizer”项中的“Enabled”按钮，再单击“Finish”按钮退出即可。
此时，系统会自动计算出最合适的抽头数通常抽头数设置得越大，滤波器的精度就越实验三、模拟线性调制系统仿真（AM）（1学时）1、实验目的：1、学习使用SYSTEMVIEW 构建简单的仿真系统。
3、掌握模拟幅度调制的基本原理。
通信模块设计与仿真报告学院专业班级学号姓名通信原理模拟仿真《通信原理》是通信工程专业的一门极其重要的专业课，内容比较抽象,概念多，是一门难度比较大的课程，通过ＭAＴLAＢ仿真能清晰地理解它的原理和他的过程,信号的调制与解调在通信系统中具有重要的作用,也是通信工程专业必备的知识。
AM 调制与解调是信号调制的最基础的调制方式，本次模拟使用MAT ＬAB2０12进行，包括原始信号，载波信号及其频谱和调制与解调,并显示仿真结果。
根据仿真展示AM 的调制解调过程，并使用数据结果分析系统性能。
一.AM 调制与解调原理幅度调制是由调制信号去控制高频载波的幅度，使之随调制信号作线性变化的过程,即载波的幅度随着调制信号而改变的调制,是一种线性调制。
ＡＭ信号的时域表示式:Ａ０为直流分量，ｍ(t)为调制基带信号,基带信号的幅度小于A0,ｃｏs （wct)为载波信号。
A Ｍ以调信号的波形随调制的基带信号波形呈规律变化。
AM 信号的频域表示式：频域为对ＡM 信号进行傅里叶变换所得结果,即所说的频谱。
频谱完全是基带信号频谱在频域内的简单搬移，而且搬移也是线性的。
A Ｍ调制模型：⊗()m t ()m s t cos c tω⊕A图1.调制器模型AM 的时域波形和频谱如图所示:时域 频域图2. 调制时、频域波形A Ｍ信号的频谱由载频分量、上边带、下边带三部分组成。
它的带宽是基带信号带宽的２倍(正负频域)。
在波形上,调幅信号的幅度随基带信号的变化而呈正比地变化,在频谱结构上，它的频谱完全是基带信号频谱在频域内的简单搬移。
AM 信号的解调：解调是调制的逆过程，其作用是从接收的已调信号中恢复原基带信号。
ＡＭ信号的解调有包络解调（非相干解调)和相干解调，本次模拟仿真使用的是相干解调。
因为相干解调适用于所有线性调制信号的解调,具有典型的代表性。
相干解调(又叫同步检波)是为了从接受的已调信号中不失真地恢复原调制信号,要求本地载波（又称相干载波)和接收信号的载波保证严格相同(同频同相）。
1引言 (1)2 SystemView的基本介绍 (2)3模拟调制系统的设计与分析 (4)3.1 AM的调制解调 (4)3.1.1 AM的调制解调原理 (4)3.1.2 AM调制解调的仿真设计及分析 (5)3.2 DSB调制解调 (7)3.2.1 DSB调制解调原理 (7)3.2.2 DSB调制解调仿真设计及分析 (7)3.3 SSB的调制解调 (9)3.3.1 SSB的调制原理 (9)3.3.2 SSB的调制解调仿真设计及分析 (10)3.4三种幅度调制系统的比较 (13)4 数字调制解调系统 (14)4.1数字信号基带传输原理 (14)4.2 2ASK的调制解调 (14)4.2.1 2ASK调制与解调基本原理及其分析 (14)4.2.3 2ASK系统仿真设计及分析 (15)4.3 2FSK的调制解调 (18)4.3.1 2FSK调制与解调基本原理及其分析 (18)4.3.2 2FSK系统仿真设计及分析 (19)4.4 2PSK的调制解调 (20)4.4.1 2PSK调制与解调基本原理及其分析 (20)4.4.2 2PSK系统仿真设计及分析 (21)5信号的抽样与恢复 (24)5.1 抽样定理 (24)5.2 信号的采样与恢复仿真及分析 (24)6 增量调制与解调 (27)6.1增量调制原理 (27)6.2 增量调制仿真设计及分析 (28)7 结论 (30)参考文献 (31)在当今信息社会，通信已经成为整个社会的高级“神经中枢”，通信技术变得越来越重要，没有通信的人类社会将是不堪设想的。
通信按传统的理解就是信息的传递与交换。
一般来说，通信系统是由信源、发送设备、信道、接收设备、信宿组成，其系统组成如图1-1所示：（发送端） （接收端）图1-1 通信系统的组成一般发送端要有调制器，接收端要有解调器，这就用到了调制与解调技术。
调制可分为模拟调制和数字调制，模拟调制常用的方法有AM 调制、DSB 调制及SSB 调制等。
基于MATLAB的2ASK数字调制与解调的系统仿真一、本文概述随着信息技术的飞速发展，数字通信在现代社会中扮演着日益重要的角色。
作为数字通信中的关键技术之一，数字调制技术对于提高信号传输的可靠性和效率至关重要。
在众多的数字调制方式中，2ASK （二进制振幅键控）因其实现简单、抗干扰能力强等优点而备受关注。
本文旨在通过MATLAB软件平台，对2ASK数字调制与解调系统进行仿真研究，以深入理解和掌握其基本原理和性能特点。
本文首先介绍了数字调制技术的基本概念，包括数字调制的基本原理、分类和特点。
在此基础上，重点阐述了2ASK调制与解调的基本原理和实现方法。
通过MATLAB编程，本文实现了2ASK调制与解调系统的仿真模型，并进行了性能分析和优化。
在仿真研究中，本文首先生成了随机二进制信息序列，然后利用2ASK调制原理对信息序列进行调制，得到已调信号。
接着，对已调信号进行信道传输，模拟了实际通信系统中的噪声和干扰。
在接收端，通过2ASK解调原理对接收到的信号进行解调，恢复出原始信息序列。
通过对比分析原始信息序列和解调后的信息序列，本文评估了2ASK 调制与解调系统的性能，并讨论了不同参数对系统性能的影响。
本文的仿真研究对于深入理解2ASK数字调制与解调原理、优化系统性能以及指导实际通信系统设计具有重要意义。
通过MATLAB仿真平台的运用，本文为相关领域的研究人员和实践工作者提供了一种有效的分析和优化工具。
二、2ASK数字调制技术原理2ASK（二进制振幅键控）是一种数字调制技术，主要用于数字信号的传输。
它的基本思想是将数字信号（通常是二进制信号，即0和1）转换为模拟信号，以便在模拟信道上进行传输。
2ASK调制的关键在于根据数字信号的不同状态（0或1）来控制载波信号的振幅。
在2ASK调制过程中，当数字信号为“1”时，载波信号的振幅保持在一个较高的水平；而当数字信号为“0”时，载波信号的振幅降低到一个较低的水平或者为零。
基于Matlab的相位调制与解调技术1.前⾔1.1 序⾔随着⼈类社会步⼊信息化社会，电⼦信息科学技术正以惊⼈的速度发展，开辟了社会发展的新纪元。
从20世纪90年代开始⾄今，通信技术特别是移动通信技术取得了举世瞩⽬的成就。
在通信技术⽇新⽉异的今天，学习通信专业知识不仅需要扎实的基础理论，同时需要学习和掌握更多的现代通信技术和⽹络技术。
通信技术正向着数字化、⽹络化、智能化和宽带化的⽅向发展。
全⾯、系统地论述了通信系统基本理沦、基本技术以及系统分析与设计中⽤到的基本⼯具和⽅法，并将重点放在数字通信系统上。
通信系统⼜可分为数字通信与模拟通信。
传统的模拟通信系统，包括模拟信号的调制与解调，以及加性噪声对幅度调制和⾓度调制模拟信号解调的影响。
数字通信的基本原理，包括模数转换、基本AWGN信道中的数字调制⽅法、数字通信系统的信号同步⽅法、带限AWGN信道中的数字通信问题、数字信号的载波传输、数字信源编码以及信道编码与译码等，同时对多径信道中的数字通信、多载波调制、扩频、GSM与IS95数位蜂窝通信。
随着数字技术的发展原来许多不得不采⽤的模拟技术部分已经可以由数字化来实现，但是模拟通信还是⽐较重要的1.2 设计任务本设计是基于MATLAB的模拟相位（PM）调制与解调仿真，主要设计思想是利⽤MATLAB这个强⼤的数学软件⼯具，其中的通信仿真模块通信⼯具箱以及M檔等，⽅便快捷灵活的功能实现仿真通信的调制解调设计。
还借助MATLAB可视化交互式的操作，对调制解调处理，降低噪声⼲扰，提⾼仿真的准确度和可靠性。
要求基于MATLAB的模拟调制与解调仿真，主要设计思想是利⽤MATLAB、simulink檔、M檔等，⽅便快捷的实现模拟通信的多种调制解调设计。
基于simulink对数字通信系统的调制和解调建模。
并编写相应的m檔，得出调试及仿真结果并进⾏分析。
2.通信系统与MATLAB软件2.1模拟通信系统简介通信系统是为了有效可靠的传输信息，信息由信源发出，以语⾔、图像、数据为媒体,通过电(光)信号将信息传输，由信宿接收。
通信与信息工程学院课程设计论文设计题目：模拟线性调制解调仿真系统设计指导教师：张鸣班级：通信工程0701小组组长：李雅华小组成员：张坤李冬侯超晁向阳摘要Simulink是Mathworks公司推出的基于Matlab平台的著名仿真环境Simulink作为一种专业和功能强大且操作简单的仿真工具，目前已被越来越多的工程技术人员所青睐，它搭建积木式的建模仿真方式既简单又直观，而且已经在各个领域得到了广泛的应用。
本文主要是以simulink为基础平台，对AM、DSB、SSB信号的仿真。
文章第一章内容是对simulink的简单介绍和通信技术的目前发展和未来展望；第二章是对AM、DSB、SSB信号基本原理的简单说明以及对各信号利用simulink软件进行系统设计和模块设计；第三章是进行一个总结，包括结论以及这次课程设计的任务分配和组员的完成情况。
本文的主要目的是对simulink的熟悉和对模拟通信理论的更加深化和理解。
关键词：AM，DSB，SSB，simulink,调制，解调目录第一章绪论 (4)1.1 前言 (4)1.2 工程概括 (5)第二章正文 (5)2.1 设计说明 (5)2.2 AM的基本原理和调制解调实现 (5)2.2.1 基本原理 (6)2.2.2 simulink实现 (6)2.2.3 利用communication模块进行仿真 (9)2.3 DSB的基本原理和调制解调实现 (13)2.3.1 基本原理 (13)2.3.2 simulink实现 (13)2.3.3 利用communication模块进行仿真 (16)2.4 SSB的基本原理和调制解调实现 (19)2.4.1 基本原理 (19)2.4.2 simulink实现 (19)2.4.3 利用communication模块进行仿真 (23)第三章总结 (26)3.1 结论 (26)3.2 任务分配以及组长对成员的评价 (26)参考文献 (27)第一章绪论1.1 前言在当今飞速发展的信息时代，随着数字通信技术计算机技术的亏阿苏发展以及通信网络与计算机网络的相互融合，信息科学技术已成为21世纪国际社会和世界经济发展飞新的强大动力。
信息作为一种资源，只有通过广泛的传播与交流，才能差生利用价值，促进社会成员之间的合作，推动社会生产力的发展，创造巨大的经济效益。
而信息的传播和交流，是依靠各种通信方式和技术来实现的。
学习和掌握现代通信理论和技术是信息社会每一位成员，尤其是未来通信工作着的迫切要求。
近两年来，伴随着美国MathWorks公司的MATLAB6.0和MATLAB6.5的发布，MATLAB由最初的“矩阵实验室”，已经发展成适合多科多工作平台的大型科技应用软件。
它包含众多的功能各异的工具箱，涉及领域包括：数字信号处理、通信技术、控制系统、神经网络、模糊逻辑、数值统计、系统仿真和虚拟现实技术等。
作为一个功能强大的数学工具软件，在很多领域中得到了广泛的应用。
近年来已逐渐列入许多大学理工科学生的教学内容，成为广大师生、研究人员的重要数学分析工具和有利助手；也为广大科研工作者进行系统仿真与分析提供了极大的方便。
在过去几年中，Simulink已经成为院校和工程领域中广大师生和研究人员用来建模和方针动态系统的软件包。
Simulink鼓励人们去尝试，可以用它轻松的搭建一个系统模型，并设置模型参数和方针参数，并且立即观察到改变后的方针结果。
通信仿真是衡量通信系统性能的工具。
通信仿真可以分成离散事件仿真和连续仿真。
在寓教事件仿真中，仿真系统只对离散事件做出响应，而在连续仿真中，仿真系统对输入信号“生连续的输出信号。
离散事件仿真是对实际通信系统的一种简化，它的仿真建模比较简单，整个仿真过程需要花费的时间也比连续仿真少。
虽然离散事件仿真舍弃了一些仿真细节，在旨些场合显得不够具体，但仍然是通信仿真的主要形式。
通过调制可以使信号适用于无线信道传输，AM、DSB、SSB是短波通信的三种主要方式。
其中SSB调制已经成为短波通信的一种重要的调制方式。
AM调制的优点是接收设备简单；缺点是功率利用率低，抗干扰能力差，目前主要用于中波和短波的调幅广播中。
DSB调制设备较复杂，应用较少，一般只用于点对点的专用通信。
SSB制式普遍用于频带比较拥挤的场合，如短波的无线电广播和频分多路复用系统中。
1.2 工程概括根据调制前的信号是模拟信号还是数字信号可以把信号调制方式分成两类：模拟调制方式和数字调制方式。
模拟调制方式还可以分成模拟幅度调制、模拟频率调制和模拟相位调制，这3种调制方式分别根据输入的模拟信号的强度改变载频信号的幅度、频率和相位来区分。
在这次课程设计的主要概况是了解幅度调制与解调的基本原理。
利用MATLAB7.0 中的模拟仿真软件Simulink 仿真设计AM、DSB、SSB调制与解调系统。
完成调制信号分析，并绘制相关的波形图及频谱图。
分析信号波形及其频谱特点。
采用包络检波和相干解调的发放分别对DSB、SSB、AM信号进行解调。
第二章正文2.1 设计说明1、根据AM、DSB和SSB信号的产生方法，利用Matlab/Simulink软件进行调制系统设计。
2、设计解调系统时，针对不同信号采用相干解调法或者非相干解调法。
3、利用Simulink专业库Communications Blockset中的Modulation模块库所提供的实现模拟信号解调的模块，完成系统设计。
4、信道中的噪声为加性高斯白噪声。
2.2AM的基本原理以及调制解调实现2.2.1 基本原理AM 调制的基本原理是将基带信号加一个直流分量0A 后与载波相乘，即可形成调幅信号。
其时域和频域表示式分别为()()[]m t w A t w t m A t S c c AM +=+=cos cos 00()t +()t w t m c cos()()()[]()()[]c c c c AM w w M w w M w w w w A t S -+++-++=210δδπ 因此，已调信号的频谱由载频分量和上、下两个边带组成，上边带的频谱结构与原调制信号的频谱结构相同，下边带是上边带的镜像。
其带宽是基带信号的两倍，为H AM f B 2=。
AM 信号频谱中，载波分量占据大部分的功率，而含有用信息的两个边带占有的功率较小。
因此，从功率上讲，AM 信号的功率利用率比较低。
2.2.2 Simulink 实现如图：（负责：李冬）参数设置如下：Sine Wave2和Sine Wave1相同调制信号的频谱图：输出波形：第一个为解调后的波形，中间为调制后的波形，最后面的是原信号的波形2.2.3利用communication模块进行仿真（负责：张坤&李雅华）模块图形：参数设置：信号源频谱图：调制信号的频谱图：输出波形：第一个是信号源波形，中间的是调制后的波形，最后的是解调后的波形2.3 DSB 的基本原理以及调制解调实现2.3.1 基本原理在AM 信号中，载波分量并不携带信息，信息完全由边带传送。
如果抑制载波，只需将直流0A 去掉，即可输出抑制载波双边带信号。
其时域和频域表示式分别为：()()t w t m t S c DSB cos =()21=w S DSB ()()[]c c w w w w M -++。
因此DSB 信号的频谱含有两个边带，即上、下边带。
两个边带所含的信息相同。
它的带宽是基带信号带宽的两倍为H D SB f B 2=。
因为其频谱中不含有载有无用信息的载波分量，只含有载有无用信息的边带分量，因此其信号的功率利用率较AM 信号要大的多。
2.3.2 Simulink 实现如图：（负责：晁向阳）参数设置：Sine Wave2的幅度改为2，其它的和Sine Wave1相同已调制信号频谱图：输出波形：第一个为调制信号波形，第二个是调制信号波形，第三个是已解调信号波形，第四个是载波波形。
2.3.3 利用communication模块进行仿真（负责：张坤&李雅华）模块图形：参数设置：已调信号频谱图：第一个是调制信号波形，第二个是已调制信号波形，第三个是已解调信号波形2.4SSB的基本原理以及调制解调实现2.4.1 基本原理只传输一个边带的调制方式称为单边带抑制载波调制，简称为单边带调制(SSB)。
采用单边带调制，除了节省载波功率，还可以节省一半传输频带，仅传输双边带信号的一个边带(上边带或下边带)。
设调制信号为单频信号f(t)=A m cosωm t，载波为c(t)=cosωc t，则调制后的双边带时域波形为：S DSB(t)＝ A m cosωm t cos t＝ [A m cos(ωc+ωm)t+ A m cos(ωc-ωm)t] /2上两式中的第一项与调制信号和载波信号的乘积成正比，称为同相分量；而第二项的乘积则是调制信号与载波信号分别移相90°后相乘的结果，称为正交分量。
由此可以引出一种形成单边带信号的方法——移相法。
2.4.2 Simulink实现如图：（负责：侯超）参数设置：已调信号频谱：输出波形：第一个和第六是输入信号波形，第二个是下边带调制信号，第三个是已调制并经过滤波的信号波形，第四个是已解调的信号波形，第五个是下边带信号波形。
2.4.3 利用communication模块进行仿真（负责：张坤&李雅华）模块图形：参数设置：已调制信号频谱：输出波形：第一个是输入信号波形，中间的是已调制信号，第三个是已解调信号第三章 总结3.1 结论通过模拟仿真这三种幅度调制信号，可以了解这三种调制各有自己的优缺点。
AM 优点是接收设备简单，缺点是率利用率低，抗干扰能力差。
DSB 优点是功率利用率低，接收设备较复杂。
SSB 优点是功率利用率和频带利用率都较高，抗干扰能力和选择性衰落能力均优于AM ，缺点是发送设备和接收设备丢复杂。
SSB 信号的实现比AM 、DSB 要复杂的多，但是SSB 调制载传输时，不仅可以节省发射功率，而且它所占用的带宽为H SSB f B ，只有AM 、DSB 的一半，因此，它目前已成为短波通信中一种重要的调制方式。
评价一个模拟系统的好坏，最终要看解调器的输出信噪比。
定义为：解调器输出有用信号的平均功率与解调器输出噪声的平均功率之比。
SSB 系统中，信号与噪声有相同的表示形式，所以，相干解调过程中，信号和噪声的正交分量均被抑制，故信噪比没有改善。
其值为1。
而DSB 调制系统中，其制度增益为2，系统的抗噪声性能胜于SSB 调制系统。
3.2 任务分配以及组长对组员的评价李冬主要负责AM 的系统设计，他一边进行紧张的考研复习，一边努力的查阅了各种资料，然后按照要求及时的完成了任务。
晁向阳主要负责DSB 的系统设计，他很负责，在这次课程设计中有什么问题及时和大家讨论，根据DSB 信号的产生方法，一步步完成了系统设计。
