66kV及以下架空电力线路设计规范1总则1.0.1为使66kV及以下架空电力线路的设计做到供电安全可靠、技术先进、经济合理，便于施工和检修维护，制订本规范。

1.0.2本规范适用于66kV及以下交流架空电力线路（以下简称架空电力线路）的设计。

2路径2.0.1架空电力线路路径的选择，应认真进行调查研究，综合考虑运行、施工、交通条件和路径长度等因素，统筹兼顾，全面安排，进行多方案的比较，做到经济合理、安全适用。

2.0.2市区架空电力线路的路径，应与城市总体规划相结合。

线路路径走廊位置，应与各种管线和其他市政设施统一安排。

2.0.3架空电力线路路径的选择，应符合下列要求：1、2注:3、3kV45过2m2.0.6耐张段的长度宜符合下列规定：1、35kV和66kV线路耐张段的长度，不宜大于5km；2、10kV及以下线路耐张段的长度，不宜大于2km。

3气象条件3.0.1架空电力线路设计的气温应根据当地10～20年气象记录中的统计什确定。

最高气温宜采用+40℃。

在最高气温工况、最低气温工况和年平均气温工况下，应按无风、无冰计算。

3.0.2架空电力线路设计采用的年平均气温，应按下列方法确定：1、当地区的年平均气温在3～17℃之间时，年平均气温应取与此数邻近的5的倍数值；25、15mm 或20mm。

123415m/s123.0.9长期荷载工况的风速应采用5m/s，气温应采用年平均气温，且无冰。

最大设计风速应采用当地空旷平坦地面上的离地10m高，统计所得的15年一遇10min平均最大风速；当无可靠资料时，最大设计风速不应低于25m/s。

山区架空电力线路的最大设计风速，应根据当地气象资料确定；当无可靠资料时，最大设计风速可按附近平地风速增加10%，且不应低于25m/s。

架空电力线路通过市区或森林等地区，如两侧屏蔽物的平均高度大于杆塔高度的2/3，其最大设计风速宜比当地最大设计风速减小20%。

4导线、地线、绝缘子和金具4.1一般规定4.1.1架空电力线路的导线，可采用钢芯铝绞线或铝绞线。

电气装置安装工程35KV及以下架空电力线路施工及验收规范GB50173－92主编部门：中华人民共和国能源部批准部门：中华人民共和国建设部施行日期：1993年7月1日关于发布国家标准《电气装置安装工程35kV及以下架空电力线路施工及验收规范》的通知建标〔1992〕912号根据国家计委计综〔1986〕2630号文的要求，由能源部会同有关部门共同修订的《电气装置安装工程３５kV及以下架空电力线路施工及验收规范》，已经有关部门会审。

现批准《电气装置安装工程35kV及以下架空电力线路施工及验收规范》GB50173－92为强制性国家标准，自一九九三年七月一日起施行。

原《电气装置安装工程施工及验收规范》GBJ232－82中第十二篇“10kV及以下架空配电线路篇”同时废止。

本标准由能源部负责管理，具体解释等工作由能源部电力建设研究所负责。

出版发行由建设部标准定额研究所负责组织。

中华人民共和国建设部一九九二年十二月十六日修订说明本规范是根据国家计委计综〔1986〕2630号文的要求，由原水利电力部负责主编，具体由能源部电力建设研究所、北京供电局会同有关单位共同编制而成。

在修订过程中，规范编写组进行了广泛的调查研究，认真总结了原规范执行以来的经验，吸取了部分科研成果，广泛征求了全国有关单位的意见，最后由我部会同有关部门审查定稿。

本规范共分十章和一个附录，这次修订是对原《电气装置安装工程施工及验收规范》（GBJ232－82）中的第十二篇“10kV及以下架空配电线路篇”进行修订。

修订中，经我部提议，并征得建设部同意，将35kV架空电力线路有关内容列入本规范，并改名为《电气装置安装工程35kV及以下架空电力线路施工及验收规范》。

本规范在执行过程中，如发现需要修改和补充，请将意见和有关资料寄送能源部电力建设研究所（北京良乡，邮政编码：102401），以便今后修订时参考。

能源部1991年3月第一章总则第1.0.1条为保证35kV及以下架空电力线路的施工质量，促进工程施工技术水平的提高，确保电力线路安全运行，制定本规范。

66kV及以下架空电力线路设计规范6．0．9海拔高度为1000m以下的地区，35kV和66kV架空电力线路带电部分与杆塔构件、拉线、脚钉的最小间隙，应符合表6．0．9的规定。

表6．0．9 带电部分与杆塔构件、拉线、脚钉的最小间隙6．0．10海拔高度为1000m及以上的地区，海拔高度每增高lOOm，内部过电压和运行电压的最小间隙应按本规范表6．0．9所列数值增加1％。

6．0．13带电作业杆塔的最小间隙应符合下列要求： 1 在海拔高度1000m以下的地区，带电部分与接地部分的最小间隙应符合表6．0．13的规定：表6．0．13 带电作业杆塔带电部分与接地部分的最小间隙(m)２对操作人员需要停留工作的部位应增加０.３m～０.５m。

7．0．7 66KV与10KV同杆塔共架的线路，不同电压等级导线间的垂直距离不应小于；35KV与10KV 同杆塔共架的线路，不同电压等级导线间的垂直距离不应小于2m。

8．1．3各类杆塔均应按以下三种风向计算塔身、横担、导线和地线的风荷载：1 风向与线路方向相垂直，转角塔应按转角等分线方向；2 风向与线路方向的夹角成60°或45°；3 风向与线路方向相同。

8．1．9各类杆塔的运行工况应计算下列工况的荷载：1 最大风速、无冰、未断线；2 覆冰、相应风速、未断线；3 最低气温、无风、无冰、未断线。

9．0．1杆塔结构构件及连接的承载力、强度、稳定计算和基础强度计算，应采用荷载设计值；变形、抗裂、裂缝、地基和基础稳定计算，均应采用荷载标准值。

11．0．2基础应根据杆位或塔位的地质资料进行设计。

现场浇制钢筋混凝土基础的混凝土强度等级不应低于C20。

11．0．12基础上拔稳定计算的土重上拔稳定系数γR1、基础自重上拔稳定系数γR2和倾覆计算的倾覆稳定系数γS，应按表采用。

表上拔稳定系数和倾覆稳定系数12．0．6导线与地面、建筑物、树木、铁路、道路、河流、管道、索道及各种架空线路间的距离，应按下列原则确定： 1 应根据最高气温情况或覆冰情况求得的最大弧垂和最大风速情况或覆冰情况求得的最大风偏进行计算； 2 计算上述距离应计入导线架线后塑性伸长的影响和设计、施工的误差，但不应计入由于电流、太阳辐射、覆冰不均匀等引起的弧垂增大； 3 当架空电力线路与标准轨距铁路、高速公路和一级公路交叉，且架空电力线路的档距超过200m时，最大弧垂应按导线温度为+70℃计算。

中华人民共和国国家标准66KV及以下架空电力线路设计规范Code for design of 66kv or under over-headelectrical power transmission lineGB 50061-97主编部门:中华人民共和国电力工业部批准部门：中华人民共和国建设部施行日期：1998年6月1日1 总则1.0.1 为使66KV及以下架空电力线路的设计做到供电安全可靠、技术先进、经济合理，便于施工和检修维护，制订本规范。

1.0.2 本规范适用于66KV及以下交流架空电力线路（以下简称架空电力线路）的设计。

1.0.3 架空电力线路设计，必须认真贯彻国家的技术经济政策，符合发展规划，积极慎重地采用新技术新材料新设备新工艺和新结构。

1.0.4 架空电力线路的杆塔结构设计应采用以概率理论为基础的极限状态设计法。

1.0.5 架空电力线路设计，除应符合本规范外，尚应符合国家现行有关标准、规范的规定。

2 路径2.0.1 架空电力线路路径的选择，应认真进行调查研究，综合考虑运行、施工、交通条件和路径长度等因素，统筹兼顾，全面安排，进行多方案的比较，做到经济合理、安全适用。

2.0.2 市区架空电力线路的路径，应与城市总体规划相结合。

线路路径走廊位置，应与各种管线和其他市政设施统一安排。

2.0.3 架空电力线路路径的选择，应符合下列要求：1 应减少与其他设施交叉；当与其他架空线路交叉时，其交叉点不应选在被跨越线路的杆塔顶上。

2 架空电力线路跨越架空弱电线路的交叉角，应符合表2.0.3的要求。

表2.0.3 架空电力线路与架空弱电线路的交叉角注：架空弱电线路等级划分应符合本规范附录A的规定。

3 3KV及以上架空电力线路,不应跨越储存易燃、易爆物的仓库区域。

架空电力线路与火灾危险性的生产厂房和库房、易燃易爆材料堆场以及可燃或易燃、易爆液（气）体储罐的防火间距，应符合现行国家标准《建筑设计防火规范》（GBJ16-87）的规定。

中华人民共和国国家标准66kV及以下架空电力线路设计规范GB 50061-97条文说明主编单位：辽宁电力勘测设计院1 总则1．0．2 原规范的适用范围为35kV及以下交流架空电力线路的设计。

随着经济的发展，电力负荷的增大，原规范的适用范围已不能满足实际需要，本规范确定为66kV及以下交流架空电力线路的设计。

1．0. 3 架空电力线路设计包括线路安装设计和线路杆塔结构设计两大部分。

线路安装设计包括路径设计、杆塔定位设计、架线设计、防雷设计和附属设施设计。

线路杆塔结构设计包括杆塔及其基础的设计。

条文中的共性要求，即针对上述设计内容制定。

对新技术应持既积极又慎重的态度，这是根据电力线路不同于其他建筑设施的特点而制定的。

1．0．4 以概率理论为基础的极限状态设计法是当前国际上结构设计较先进的方法。

这种方法以结构的失效概率来定义结构的可靠度，并以与其对应的可靠指标来度量结构的可靠度，能够较好地反映结构可靠度的实质，使概念更科学和明确。

按照现行国家标准《建筑结构设计统—标准》(GBJ68—84)的要求，本规范杆塔结构设计采用概率极限状态设计法。

架空电力线路架线设计是以导线或地线的最大使用张力和平均运行张力同时作为控制条件进行计算的；而连接导线或地线的绝缘子和金具是以安全系数设计法进行选型计算的。

这些均属于定值设计法。

2 路径2. 0. 1 架空电力线路路径的选择是一项非常重要的工作，对架空电力线路的造价和安全性、适用性的影响至关重要。

近年来由于工农业设施、市政设施的不断发展，线路路径的选择越来越困难。

因此在选择线路路径时，应认真进行调查。

对各种影响因素，如地理条件、地形条件、交通条件、运行和施工条件等，应进行综合比较。

对影响路径选择的重要环节，应在选线时即进行比较深入的技术经济比较。

2．0．2 市区线路路径的选择具有与一般地区完全不同的椿点，其中最首要的依据就是规划。

城市的总体规划均包括电力线路走廊及各种管线位置的安排，旧市区改造和电力负荷增长受各种因素的限制，很难做到同步规划，因此，作为电力设计部门，应及时报出电力建设的近期和远景规划，积极与规划部门配合，避免反复改建临时性线路，尽量争取做到统一规划。

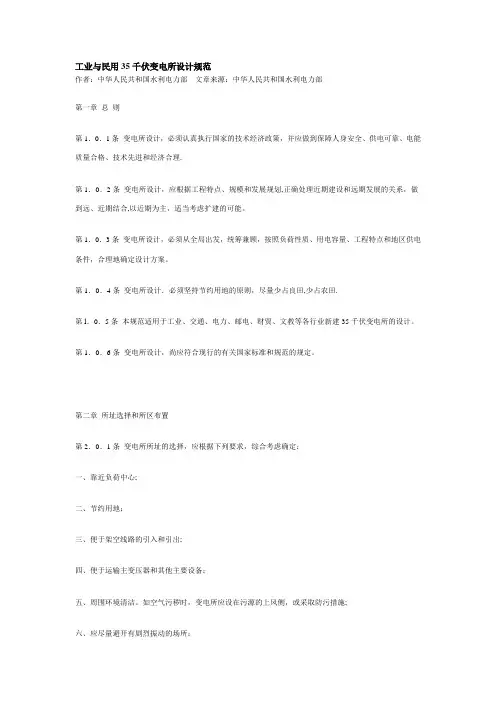

工业与民用35千伏变电所设计规范作者：中华人民共和国水利电力部文章来源：中华人民共和国水利电力部第一章总则第1．0．1条变电所设计，必须认真执行国家的技术经济政策，并应做到保障人身安全、供电可靠、电能质量合格、技术先进和经济合理.第1．0．2条变电所设计，应根据工程特点、规模和发展规划,正确处理近期建设和远期发展的关系，做到远、近期结合,以近期为主，适当考虑扩建的可能。

第1．0．3条变电所设计，必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，合理地确定设计方案。

第1．0．4条变电所设计．必须坚持节约用地的原则，尽量少占良田,少占农田.第l．0．5条本规范适用于工业、交通、电力、邮电、财贸、文教等各行业新建35千伏变电所的设计。

第1．0．6条变电所设计，尚应符合现行的有关国家标准和规范的规定。

第二章所址选择和所区布置第2．0．1条变电所所址的选择，应根据下列要求，综合考虑确定：一、靠近负荷中心;二、节约用地；三、便于架空线路的引入和引出;四、便于运输主变压器和其他主要设备；五、周围环境清洁。

如空气污秽时，变电所应设在污源的上风侧，或采取防污措施;六、应尽量避开有剧烈振动的场所；七、所址标高宜高于50年一遇最高水位。

注：如所选址对邻近设施有影响时，应与有关部门协商。

第2．0．2条所区地面应有适当的坡度，以利排水。

第2．0．3条所区内的建筑物标高、基础埋深、路基和管线埋深应互相配合。

建筑物内地面标高宜高出屋外地面150～300毫米.第2．0．4条各种地下管线之间和地下管线与建筑物、构筑物、道路之间的最小净距，应根据敷设和检修的要求、建筑物基础的构造、管线的埋设深度等条件确定.第2．0．5条变电所内应设置便于设备运输和检修用的道路。

变电所内通往主变压器的道路宽度一般为3米。

此道路应与变电所外部道路连接。

第三章主变压器和主接线第3．0．1条主变压器的台数和容量,应根据地区供电条件、负荷性质、用电容量和运行方式等条件综合考虑确定。

10kV及以下架空线路设计规范中华人民共和国电力行业标准 10kV 及以下架空线路设计规范 Erection and acceptance regulations for overhead distribution lines with insulated conductors 中华人民共和国电力工业部1 范围本规程规定了架空绝缘配电线路器材检验、施工技术要求、工程验收规则。

本规程适用于新建和改建的额定电压6,10kV中压和额定电压 1kV 及以下低压架空绝缘配电线路的施工及验收。

2 引用标准下列标准包含的条文，通过在本标准中的引用而构成为本标准的条文。

在标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的可能性。

中华人民共和国电力行业标准 GB396—84 环形钢筋混凝土电杆 GB772—97 高压电瓷瓷件技术条件 GB1200—75 镀锌钢绞线GB2694—81 输电线路铁塔制造技术条件 GB4623—84 环形预应力混凝土电杆GB12527—90 额定电压 1kV 及以下架空绝缘电缆 GB14049—92 额定电压 10kV、35kV 架空绝缘电缆 DL/T464.1,5—92 额定电压 1kV 及以下架空绝缘电线金具和绝缘部件3 器材检验3.1 一般要求3.1.1 器材应符合现行国家标准，无国家标准时，应符合现行行业标准，无正式标准的新型器材，须经有关部门鉴定合格后方可采用。

3.1.2 器材须有出厂试验报告、产品合格证。

3.1.3 器材须进行下列检查，且符合: a外观检查无损坏或变形; b型号、规格正确; c技术文件齐全。

3.1.4 发现器材有下列情况之一者，应重做试验: a超过规定保管期限; b损伤或变形; c 对产品质量有怀疑。

3.2 架空绝缘线或称架空绝缘电缆3.2.1 中压架空绝缘线必须符合 GB14049 的规定。

3.2.2 低压架空绝缘线必须符合 GB12527 的规定。

10kV及以下架空配电线路设计技术规程10kV及下列架空配电线路设计技术规程Codefordesigningover-headdistributiontransmissionlineupto10kVDL／T5220—2005中华人民共与国国家进展与改革委员会公布前言本标准是根据原国家经贸委《关于下达2000年度电力行业标准制、修订计划项目的通知》(国经贸电力[2000]70号)的安排，对原水利电力部1987年1月颁发的SDJ206--1987《架空配电线路设计技术规程》进行的修订。

本标准较修订前的规程有下列重要技术内容的改变：(1)本标准将范围明确为10kV及下列架空电力线路设计，以满足城市与农村供电的要求。

(2)为满足城市电网供电的可靠性及电能质量日益提高的要求，1990年以后在我国大中城市配电线路建设中逐步使用架空绝缘导线。

故本次修订增加了10kV及下列绝缘导线设计的有关内容。

(3)对交叉跨越提出了补充，补充了典型气象区。

(4)原规程中某些不适合当前生产要求的章节条款，已予删除或者修改。

本标准实施后代替SDJ206--1987。

本标准的附录A、附录B、附录C、附录D均为规范性附录。

本标准由中国电力企业联合会提出。

本标准由电力行业电力规划设计标准化技术委员会归口并负责解释。

本标准要紧起草单位：天津电力设计院。

本标准参加起草单位：北京供电设计院、武汉供电设计院、南京电力设计研究院。

本标准要紧起草人：李世森、程景春、许宝颐、刘寅初、王秀岩、刘纲、王学仑。

1范围1.0.1本标准规定了10kv及下列交流架空配电线路(下列简称配电线路)的设计原则。

1.0.2本标准适用于10kV及下列交流架空配电线路的设计。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单(不包含勘误的内容)或者修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

66kV 及以下架空电力线路设计规范1 总则1.0.1为使66kV及以下架空电力线路的设计做到供电安全可靠、技术先进、经济合理，便于施工和检修维护，制订本规范。

1.0.2本规范适用于66kV及以下交流架空电力线路（以下简称架空电力线路）的设计。

1.0.3 架空电力线路设计，必须认真贯彻国家的技术经济政策，符合发展规划，积极慎重地采用新技术、新设备、新工艺和新结构。

1.0.4 架空电力线路的杆塔结构设计应采用以概率理论为基础的极限状态设计法。

1.0.5 架空电力线路设计，除应符合本规范外，尚应符合国家现行有关标准、规范的规定2.0.1架空电力线路路径的选择，应认真进行调查研究，综合考虑运行、施工、交通条件和路径长度等因素，统筹兼顾，全面安排，进行多方案的比较，做到经济合理、安全适用。

2.0.2市区架空电力线路的路径，应与城市总体规划相结合。

线路路径走廊位置，应与各种管线和其他市政设施统一安排。

2.0.3架空电力线路路径的选择，应符合下列要求：1 、应减少与其他设施交叉；当与其他架空线路交叉时，其交叉点不应选在被跨越线路的杆塔顶上。

2 、架空电力线路越架空弱电线路的交叉角，应符合表 2.0.3的要求。

注：架空弱电线路等级划分应符合本规范附录A的规定。

3、3kV及以上架空电力线路，不应跨越储存易燃、易爆物的仓库区域。

架空电力线路与火灾危险性的生产厂房和库房、易燃易爆材料堆场以及可燃或易燃、易爆液（气）体储罐的防火间距，应符合现行国家标准《建筑设计防火规范》（GBJ16-87 的规定。

4 、应避开洼地、冲刷地带、不良地质地区、原始森林区以及影响线路安全运行的其他地区。

5 、不宜跨越房屋。

2.0.4架空电力线路通过林区，应砍伐出通道。

10kV及以下架空电力线路的通道宽度，不应小于线路两侧向外各延伸5m 35kV和66kV线路的通道宽度，不应小于线路两侧向外各延伸林区主要树种的生长高度。

通道附近超过主要树种自然生长高度的个别树木，应砍伐。
