110～750kV架空输电线路设计规范1 总则1.0.1 为了在交流 110～750kV 架空输电线路的设计中贯彻国家的基本建设方针和技术经济政策，做到安全可靠、先进适用、经济合理、资源节约、环境友好，制定本规范。

1.0.2 本规范适用于交流 110～750kV 架空输电线路的设计，其中交流110kV～550kV使用单回、同塔双回及同塔多回输电线路设计，交流750kV适用于单回输电线路设计。

1.0.3 架空输电线路设计，应从实际出发，结合地区特点，积极采用新技术、新工艺、新设备、新材料，推广采用节能、降耗、环保的先进技术和产品。

1.0.4 对重要线路和特殊区段线路宜采取适当加强措施，提高线路安全水平。

1.0.5 本规范规定了110kV～750kV架空输电线路设计的基本要求，当本规范与国家法律、行政法规的规定相抵触时，应按国家法律、行政法规的规定执行。

1.0.6 架空输电线路设计，除应执行本规范的规定外，尚应符合国家现行有关标准的规定。

2 术语、符号2.1 术语2.1.1 架空输电线路 overhead transmission line用绝缘子和杆塔将导线架设于地面上的电力线路。

2.1.2 弱电线路 telecommunication line指各种电信号通信线路。

2.1.3 大跨越 large crossing线路跨越通航江河、湖泊或海峡等，因档距较大(在1000m以上)或杆塔较高(在100m以上)，导线选型或杆塔设计需特殊考虑，且发生故障时严重影响航运或修复特别困难的耐张段。

2.1.4 轻、中、重冰区 light/medium/heavy icing area设计覆冰厚度为10mm及以下的地区为轻冰区，设计覆冰厚度大于10mm小于20mm地区为中冰区，设计冰厚为20mm及以上的地区为重冰区。

2.1.5 基本风速 reference wind speed按当地空旷平坦地面上10m高度处10min时距，平均的年最大风速观测数据，经概率统计得出50（30）年一遇最大值后确定的风速。

本文从网络收集而来，上传到平台为了帮到更多的人，如果您需要使用本文档，请点击下载，另外祝您生活愉快，工作顺利，万事如意！GB 50545-2010 110KV~750KV架空输电线路设计规范强制性条文1.第5.0.4条：5.0.4 海拔不超过1000m时，距输电线路边相导线投影外20m处且离地2m高且频率为0.5MHz时的无线电干扰限值应符合表5.0.4的规定。

表5.0.4 无线电干扰限值标称电压（kV) 110 220～330 500 750限值dB(μv/m) 46 53 55 582.第5.0.5条：5.0.5 海拔不超过1000m时，距输电线路边相导线投影外20m处，湿导线条件下的可听噪声值应符合表5.0.5的规定。

表5.0.5 可听噪声限值标称电压（kV) 110～750限值dB(A) 553. 第5.0.7条：5.0.7 导、地线在弧垂最低点的设计安全系数不应小于2.5，悬挂点的设计安全系数不应小于2.25。

地线的设计安全系数不应小于导线的设计安全系数。

4. 第6.0.3条：6.0.3 金具强度的安全系数应符合下列规定：1 最大使用荷载情况不应小于2.5。

2 断线、断联、验算情况不应小于1.5。

5. 第7.0.2条：7.0.2 在海拔高度1000m以下地区，操作过电压及雷电过电压要求的悬垂绝缘子串的绝缘子最少片数，应符合表7.0.2的规定。

耐张绝缘子串的绝缘子片数应在表7.0.2的基础上增加，对110～330kV输电线路应增加1片，对500kV输电线路应增加2片，对750kV输电线路不需增加片数。

表7.0.2 操作过电压及雷电过电压要求悬垂绝缘子串的最少绝缘子片数6. 第7.0.9条：7.0.9 在海拔不超过1000m的地区，在相应风偏条件下，带电部分与杆塔构件(包括拉线、脚钉等)的间隙，应符合表7.0.9-1和表7.0.9-2的规定。

表7.0.9-1 110～500kV带电部分与杆塔构件(包括拉线、脚钉等)的最小间隙（m）表7.0.9-2 750kV带电部分与杆塔构件(包括拉线、脚钉等)的最小间隙（m）注：1 按雷电过电压和操作过电压情况校验间隙时的相应气象条件，可按本规范附录A的规定取值。

GB 50545-2010 110KV~750KV架空输电线路设计规范强制性条文1.第5.0.4条：5.0.4 海拔不超过1000m时，距输电线路边相导线投影外20m处且离地2m高且频率为0.5MHz时的无线电干扰限值应符合表5.0.4的规定。

表5.0.4 无线电干扰限值标称电压（kV) 110 220～330 500 750限值dB(μv/m) 46 53 55 582.第5.0.5条：5.0.5 海拔不超过1000m时，距输电线路边相导线投影外20m处，湿导线条件下的可听噪声值应符合表5.0.5的规定。

表5.0.5 可听噪声限值标称电压（kV) 110～750限值dB(A) 553. 第5.0.7条：5.0.7 导、地线在弧垂最低点的设计安全系数不应小于2.5，悬挂点的设计安全系数不应小于2.25。

地线的设计安全系数不应小于导线的设计安全系数。

4. 第6.0.3条：6.0.3 金具强度的安全系数应符合下列规定：1 最大使用荷载情况不应小于2.5。

2 断线、断联、验算情况不应小于1.5。

5. 第7.0.2条：7.0.2 在海拔高度1000m以下地区，操作过电压及雷电过电压要求的悬垂绝缘子串的绝缘子最少片数，应符合表7.0.2的规定。

耐张绝缘子串的绝缘子片数应在表7.0.2的基础上增加，对110～330kV输电线路应增加1片，对500kV输电线路应增加2片，对750kV输电线路不需增加片数。

表7.0.2 操作过电压及雷电过电压要求悬垂绝缘子串的最少绝缘子片数标称电压(kV) 110 220 330 500 750单片绝缘子的高度(mm) 146 146 146 155 1706. 第7.0.9条：7.0.9 在海拔不超过1000m的地区，在相应风偏条件下，带电部分与杆塔构件(包括拉线、脚钉等)的间隙，应符合表7.0.9-1和表7.0.9-2的规定。

表7.0.9-1 110～500kV带电部分与杆塔构件(包括拉线、脚钉等)的最小间隙（m）表7.0.9-2 750kV带电部分与杆塔构件(包括拉线、脚钉等)的最小间隙（m）注：1 按雷电过电压和操作过电压情况校验间隙时的相应气象条件，可按本规范附录A的规定取值。

110～750kV架空输电线路设计规范1 总则1.0.1 为了在交流 110～750kV 架空输电线路的设计中贯彻国家的基本建设方针和技术经济政策，做到安全可靠、先进适用、经济合理、资源节约、环境友好，制定本规范。

1.0.2 本规范适用于交流 110～750kV 架空输电线路的设计，其中交流110kV～550kV使用单回、同塔双回及同塔多回输电线路设计，交流750kV适用于单回输电线路设计。

1.0.3 架空输电线路设计，应从实际出发，结合地区特点，积极采用新技术、新工艺、新设备、新材料，推广采用节能、降耗、环保的先进技术和产品。

1.0.4 对重要线路和特殊区段线路宜采取适当加强措施，提高线路安全水平。

1.0.5 本规范规定了110kV～750kV架空输电线路设计的基本要求，当本规范与国家法律、行政法规的规定相抵触时，应按国家法律、行政法规的规定执行。

1.0.6 架空输电线路设计，除应执行本规范的规定外，尚应符合国家现行有关标准的规定。

2 术语、符号2.1 术语2.1.1 架空输电线路 overhead transmission line用绝缘子和杆塔将导线架设于地面上的电力线路。

2.1.2 弱电线路 telecommunication line指各种电信号通信线路。

2.1.3 大跨越 large crossing线路跨越通航江河、湖泊或海峡等，因档距较大(在1000m以上)或杆塔较高(在100m以上)，导线选型或杆塔设计需特殊考虑，且发生故障时严重影响航运或修复特别困难的耐张段。

2.1.4 轻、中、重冰区 light/medium/heavy icing area设计覆冰厚度为10mm及以下的地区为轻冰区，设计覆冰厚度大于10mm小于20mm地区为中冰区，设计冰厚为20mm及以上的地区为重冰区。

2.1.5 基本风速 reference wind speed按当地空旷平坦地面上10m高度处10min时距，平均的年最大风速观测数据，经概率统计得出50（30）年一遇最大值后确定的风速。

10kv架空输电线路设计规范篇一：110KV~750KV架空输电线路设计规范(GB 50545-XX) 强制性条文 word整理版GB 50545-XX 110KV~750KV架空输电线路设计规范强制性条文1. 第条：海拔不超过1000m时，距输电线路边相导线投影外20m处且离地2m高且频率为时的无线电干扰限值应符合表的规定。

表无线电干扰限值2. 第条：海拔不超过1000m时，距输电线路边相导线投影外20m处，湿导线条件下的可听噪声值应符合表的规定。

表可听噪声限值3. 第条：导、地线在弧垂最低点的设计安全系数不应小于，悬挂点的设计安全系数不应小于。

地线的设计安全系数不应小于导线的设计安全系数。

4. 第条：金具强度的安全系数应符合下列规定：1 最大使用荷载情况不应小于。

2 断线、断联、验算情况不应小于。

5. 第条：在海拔高度1000m以下地区，操作过电压及雷电过电压要求的悬垂绝缘子串的绝缘子最少片数，应符合表的规定。

耐张绝缘子串的绝缘子片数应在表的基础上增加，对110～330kV输电线路应增加1片，对500kV输电线路应增加2片，对750kV输电线路不需增加片数。

表操作过电压及雷电过电压要求悬垂绝缘子串的最少绝缘子片数6. 第条：在海拔不超过1000m的地区，在相应风偏条件下，带电部分与杆塔构件(包括拉线、脚钉等)的间隙，应符合表和表的规定。

表 110～500kV带电部分与杆塔构件(包括拉线、脚钉等)的最小间隙（m）表 750kV带电部分与杆塔构件(包括拉线、脚钉等)的最小间隙（m）注：1 按雷电过电压和操作过电压情况校验间隙时的相应气象条件，可按本规范附录A的规定取值。

2 按运行电压情况校验间隙时风速采用基本风速修正至相应导线平均高度处的值及相应气温。

3 当因高海拔而需增加绝缘子数量时，雷电过电压最小间隙也应相应增大。

4 500kV空气间隙栏，左侧数据适合于海拔高度不超过500m地区；右侧是用于超过500m但不超过1000m的地区。

GB 50545-2010 110KV~750KV架空输电线路设计规范强制性条文1.第5.0.4条：5.0.4 海拔不超过1000m时，距输电线路边相导线投影外20m处且离地2m高且频率为0.5MHz时的无线电干扰限值应符合表5.0.4的规定。

表5.0.4 无线电干扰限值标称电压（kV) 110 220～330 500 750限值dB(μv/m) 46 53 55 582.第5.0.5条：5.0.5 海拔不超过1000m时，距输电线路边相导线投影外20m处，湿导线条件下的可听噪声值应符合表5.0.5的规定。

表5.0.5 可听噪声限值标称电压（kV) 110～750限值dB(A) 553. 第5.0.7条：5.0.7 导、地线在弧垂最低点的设计安全系数不应小于2.5，悬挂点的设计安全系数不应小于2.25。

地线的设计安全系数不应小于导线的设计安全系数。

4. 第6.0.3条：6.0.3 金具强度的安全系数应符合下列规定：1 最大使用荷载情况不应小于2.5。

2 断线、断联、验算情况不应小于1.5。

5. 第7.0.2条：7.0.2 在海拔高度1000m以下地区，操作过电压及雷电过电压要求的悬垂绝缘子串的绝缘子最少片数，应符合表7.0.2的规定。

耐张绝缘子串的绝缘子片数应在表7.0.2的基础上增加，对110～330kV输电线路应增加1片，对500kV输电线路应增加2片，对750kV输电线路不需增加片数。

表7.0.2 操作过电压及雷电过电压要求悬垂绝缘子串的最少绝缘子片数标称电压(kV) 110 220 330 500 750单片绝缘子的高度(mm) 146 146 146 155 1706. 第7.0.9条：7.0.9 在海拔不超过1000m的地区，在相应风偏条件下，带电部分与杆塔构件(包括拉线、脚钉等)的间隙，应符合表7.0.9-1和表7.0.9-2的规定。

表7.0.9-1 110～500kV带电部分与杆塔构件(包括拉线、脚钉等)的最小间隙（m）表7.0.9-2 750kV带电部分与杆塔构件(包括拉线、脚钉等)的最小间隙（m）注：1 按雷电过电压和操作过电压情况校验间隙时的相应气象条件，可按本规范附录A的规定取值。

110KV-750KV架空输电线路设计规范-强制性条文-word整理版GB 50545-2010 110KV~750KV架空输电线路设计规范强制性条文1.第5.0.4条：5.0.4 海拔不超过1000m时，距输电线路边相导线投影外20m处且离地2m高且频率为0.5MHz时的无线电干扰限值应符合表5.0.4的规定。

表5.0.4 无线电干扰限值标称电压（kV) 110 220～330 500 750限值dB(μv/m) 46 53 55 582.第5.0.5条：5.0.5 海拔不超过1000m时，距输电线路边相导线投影外20m处，湿导线条件下的可听噪声值应符合表5.0.5的规定。

表5.0.5 可听噪声限值3. 第5.0.7条：5.0.7 导、地线在弧垂最低点的设计安全系数不应小于2.5，悬挂点的设计安全系数不应小于2.25。

地线的设计安全系数不应小于导线的设计安全系数。

4. 第6.0.3条：6.0.3 金具强度的安全系数应符合下列规定：1 最大使用荷载情况不应小于2.5。

2 断线、断联、验算情况不应小于1.5。

5. 第7.0.2条：7.0.2 在海拔高度1000m以下地区，操作过电压及雷电过电压要求的悬垂绝缘子串的绝缘子最少片数，应符合表7.0.2的规定。

耐张绝缘子串的绝缘子片数应在表7.0.2的基础上增加，对110～330kV输电线路应增加1片，对500kV输电线路应增加2片，对750kV 输电线路不需增加片数。

表7.0.2 操作过电压及雷电过电压要求悬垂绝缘子串的最少绝缘子片数6. 第7.0.9条：7.0.9 在海拔不超过1000m的地区，在相应风偏条件下，带电部分与杆塔构件(包括拉线、脚钉等)的间隙，应符合表7.0.9-1和表7.0.9-2的规定。

表7.0.9-1 110～500kV带电部分与杆塔构件(包括拉线、脚钉等)的最小间隙（m）标称电压（kV）110 220 330 500工频电压0.25 0.55 0.90 1.20 1.30操作过电压0.70 1.45 1.95 2.50 2.70雷电过电压 1.00 1.90 2.30 3.30 3.30表7.0.9-2 750kV带电部分与杆塔构件(包括拉线、脚钉等)的最小间隙（m）标称电压(kV) 750海拔高度(m) 500 1000工频电压I串 1.80 1.90边相I串 3.80 4.00操作过电压中相V串 4.60 4.804.20（或按绝缘子串放电电压的雷电过电压0.80配合)注：1 按雷电过电压和操作过电压情况校验间隙时的相应气象条件，可按本规范附录A的规定取值。

《架空输电线路杆塔结构设计技术规定》新旧规范对照：现行《110kV～750kV架空输电线路设计规范》GB50545-2010《架空输电线路杆塔结构设计技术规定》DL/T5154-2012作废《架空输电线路杆塔结构设计技术规定》DL/T5154-20021 总则1.0.1为了在架空输电线路杆塔结构的设计中贯彻国家的基本建设方针和技术经济政策，做到安全可靠、先进适用、经济合理、资源节约、环境友好，制定本标准。

套话，原则性问题。

与GB50545-2010的区别为涉及直流线路问题。

适用范围扩大。

1.0.2 本标准适用于新建的110kV～750kV架空输电线路杆塔结构的设计。

对应原DL/T5154-2002条文：1.0.1 、1.0.2、1.0.3由110kV～500kV调整为110kV～750kV，与GB50545-2010相一致。

与GB50545-2010的区别为涉及直流线路问题及750 kV的双回及多回问题。

适用范围扩大。

去掉了原DL/T5154-2002条文1.0.1 “通信杆塔设计可参照采用”；略去了1.0.2、1.0.3。

DL/T5154-2012条文说明1.0.2明确了临时线路、通信杆塔结构设计参照执行，原线路的改造和改建参照验算和设计。

基本一致1.0.3 本标准确定了架空输电线路杆塔结构的设计原则，给出了角钢铁塔和混凝土电杆的设计计算方法。

新增1.0.4 本标准采用以概率理论为基础的极限状态设计方法，用可靠度指标度量结构构件的可靠度，在规定的各种荷载组合作用下或各种变形或裂缝的限值条件下，满足线路安全运行的临界状态。

对应原DL/T5154-2002条文：3.0.2一致1.0.5 杆塔结构设计，应从实际出发，结合地区特点，积极采用新技术、新工艺、新设备、新材料，推广采用节能、降耗、环保的先进技术和产品。

新增与GB50545-2010条文：1.0.3一致。

1.0.6 杆塔结构设计采用新理论、新材料或新结构型式，当缺乏实践经验时，应经过试验验证。

GB 50545-2010 110KV ~ 750KV架空输电线路设计规范强制性条文现批准＜110kV^750kV架空输电线路设计规范》为国家标准，编号为GB 50545—2010.自2()⑷年7月1 H起实施-其中，第 5. 0.4. 5. 0,5. 5-0. 7, 6.0.3, 7. 0. 2. 7. 0* 9、7. 0, 10. 7.0. 17. 7.0.19, 13.0. K 13_ 0.2, 13. 0. 4.13.0.5. 13. 0_ 11 条为强制性条文，必须严格执行邸本规范由我部标准定额研究所组织中国计划岀版社出版发行。

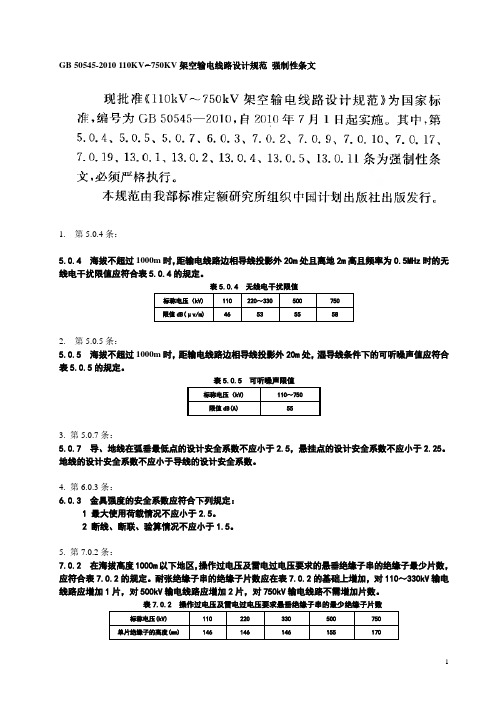

1. 第5.0.4 条：5.0.4 海拔不超过1000m时，距输电线路边相导线投影外20m处且离地2m高且频率为0.5MHz时的无线电干扰限值应符合表 5.0.4的规定。
