钢格栅计算

  • 格式：xlsx
  • 大小：257.71 KB
  • 文档页数：3

根据YBT 4001.1-2007《钢格栅板》计算
第 1 页，共 3 页
1、钢格板特性①钢格板理论重量
= 79.47(kg/m^2)其中
②承载扁钢截面惯性矩：
52083.3(mm^4)
承载扁钢截面模量：
2083.3(mm^3)
2、钢格板安全荷载①计算强度
则，计算强度：
= 21176.5(kN/m^2)<
[f]
②当前跨度下，钢格板安全均布荷载
24.08(kN/m^2)
③当前跨度下，钢格板安全线荷载
24.08(kN/m)
3、刚度计算检验
①施加活荷载时，钢格板变形：
2.2(mm)
则，刚度分母值为：1/Δ= B/D q =
905
>1/[
Δ]
计算强度满足要求！
6
3322211110)2(-⨯++
=ρμt b N t b N t b W t =
=6/211b t W
=
=12/311b t I 第 2 页，共 3 页
其中
②未施加荷载时，仅考虑自重，钢格板变形：
0.5(mm)
则，施加荷载和相邻未施加荷载钢格板间的间距：ΔD = D q -D w =
1.7(mm)
<
4(mm)
4、结果判定
钢格板变形满足要求！钢格板变形满足要求！选型钢格板满足强度及变形要求！
第 3 页，共 3 页。

合集下载

钢格板计算重量公式

钢格板计算重量公式

钢格板计算重量公式
钢格板是一种常用的建筑材料，具有高强度、耐腐蚀、重量轻等特点。

在实际工程中，需要计算钢格板的重量，以方便施工和运输。

下面介绍钢格板计算重量的公式及注意事项。

一、钢格板的重量公式
钢格板的重量计算公式如下：
钢格板重量（kg）=板厚（mm）×(3.14×(板宽（mm）-间距
（mm）)×(板长（mm）-间距（mm）)÷1000000)×钢板密度（kg/m³）
其中，钢板密度一般为7850kg/m³。

例如，一块2mm厚、宽1m、长4m、间距50mm的钢格板的重量计算如下：
2×(3.14×(1000-50)×(4000-50)÷1000000)×7850=153.27kg
二、注意事项
1. 应该注意单位统一，如钢格板长、宽、厚的单位为mm，密度单位为kg/m³，计算结果为kg。

2. 在上述公式中，间距为指钢格板之间的间距，而不是钢格板中间的
空隙。

如果计算中遇到空隙较大的情况，需要修改公式进行计算。

3. 钢格板的计算重量不包括铺设支架和附件等重量，需要根据实际情
况进行修正。

4. 不同厂家的钢格板厚度和间距可能有所不同，需要按照厂家提供的
数据进行计算。

总之，钢格板重量的计算是施工过程中必不可少的一环，只有准确计
算出钢格板的重量，才能保证施工的顺利进行。

建议在计算过程中注
意单位统一、间距的定义、附件重量等因素，确保计算结果的准确性。

格栅的设计计算

格栅的设计计算

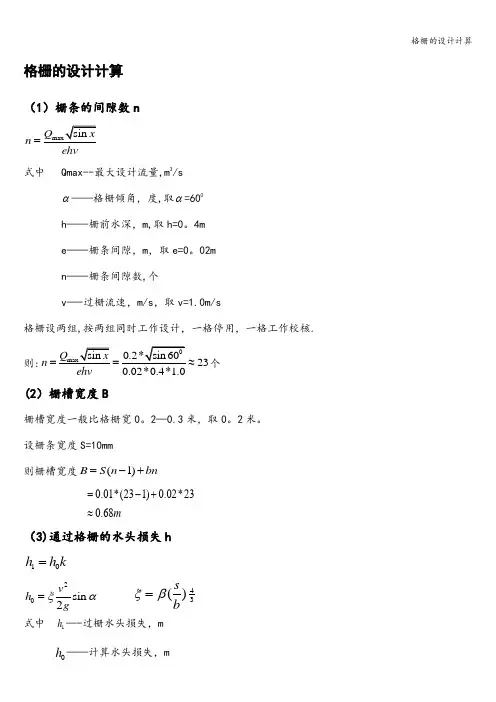

格栅的设计计算（1）栅条的间隙数nmax Q n ehv= 式中 Qmax--最大设计流量,m 3/sα——格栅倾角，度,取α=600h ——栅前水深，m,取h=0。

4me ——栅条间隙，m ，取e=0。

02mn ——栅条间隙数,个v —-过栅流速，m/s ，取v=1.0m/s格栅设两组,按两组同时工作设计，一格停用，一格工作校核.则:max 230.02*0.4*1.0Q n ehv ==≈个 (2）栅槽宽度B栅槽宽度一般比格栅宽0。

2—0.3米，取0。

2米。

设栅条宽度S=10mm则栅槽宽度(1)B S n bn =-+0.01*(231)0.02*230.68m =-+≈（3)通过格栅的水头损失h10h h k =20sin 2v h g ξα= 43()s bξβ= 式中 1h —-过栅水头损失，m0h ——计算水头损失，mg ——重力加速度，9.82/m sk —-系数，格栅受污物堵塞后，水头损失增大的倍数，一般采用k=3 ξ-—阻力系数，与栅条断面形状有关，43()s eξβ=，当为矩形断面时，β=2.42。

24103()sin 2s v h h k k b gβα== 20430.01 1.02.42*()sin 60*30.022*9.8= 0.13m =（4）栅后槽总高度H设栅前渠道超高20.3h m =120.40.130.30.83H h h h m =++=++=(5）栅槽总长度L进水渠道渐宽部分的长度L 1，设进水渠宽B 1=0.45m ，其渐宽部分展开角度α1=200,进水渠道内的流速为0。

77m/s 。

11010.680.450.362tan 2tan 20B B L m α--==≈ 栅槽与出水渠道连接处的渐窄部分长度2L120.360.1822L L m ==≈ 112 1.00.5tan H L L L α=++++ 式中 1H 为栅前渠道深，12H h h =+00.40.30.360.180.5 1.0tan60L +=++++2.44m =(6）每日栅渣量Wmax 1864001000ZQ W W K = 式中 W ——每日栅渣量3/m d 1W -—栅渣量（333/10m m 污水)取0。

钢格板重量表及计算公式

钢格板重量表及计算公式

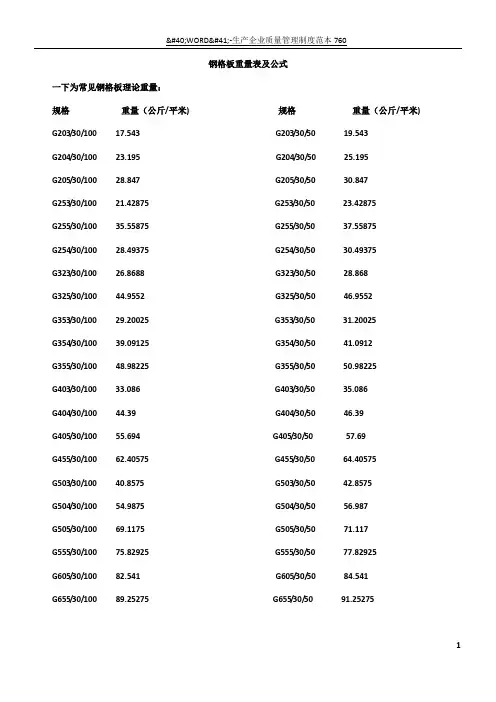

钢格板重量表及公式一下为常见钢格板理论重量：规格重量（公斤/平米) 规格重量（公斤/平米) G203/30/100 17.543 G203/30/50 19.543G204/30/100 23.195 G204/30/50 25.195G205/30/100 28.847 G205/30/50 30.847G253/30/100 21.42875 G253/30/50 23.42875G255/30/100 35.55875 G255/30/50 37.55875G254/30/100 28.49375 G254/30/50 30.49375G323/30/100 26.8688 G323/30/50 28.868G325/30/100 44.9552 G325/30/50 46.9552G353/30/100 29.20025 G353/30/50 31.20025G354/30/100 39.09125 G354/30/50 41.0912G355/30/100 48.98225 G355/30/50 50.98225G403/30/100 33.086 G403/30/50 35.086G404/30/100 44.39 G404/30/50 46.39G405/30/100 55.694 G405/30/50 57.69G455/30/100 62.40575 G455/30/50 64.40575G503/30/100 40.8575 G503/30/50 42.8575G504/30/100 54.9875 G504/30/50 56.987G505/30/100 69.1175 G505/30/50 71.117G555/30/100 75.82925 G555/30/50 77.82925G605/30/100 82.541 G605/30/50 84.541G655/30/100 89.25275 G655/30/50 91.25275二、钢格板G405/30/50w 每平米重量的计算按照公式：Wt=(b1t1N1+b2t2N2+2b3t3)ρµ×10-6。
