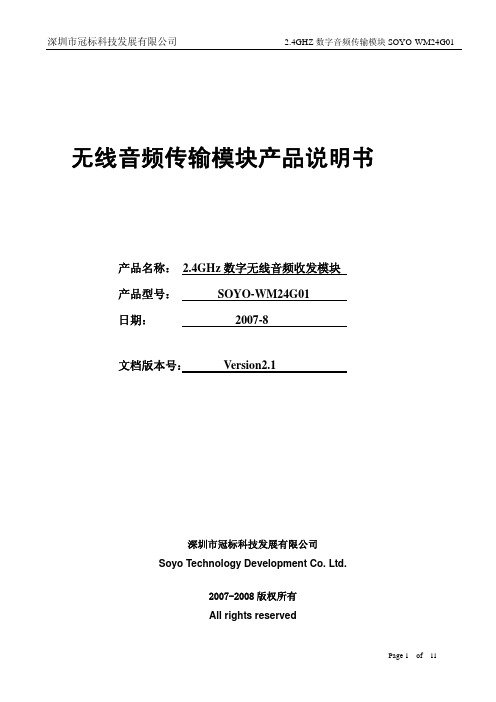

无线音频传输模块产品说明书产品名称： 2.4GHz数字无线音频收发模块产品型号：SOYO-WM24G01日期： 2007-8文档版本号：Version2.1深圳市冠标科技发展有限公司Soyo Technology Development Co. Ltd.2007-2008版权所有All rights reserved目录一、产品介绍： (3)1.1应用范围 (3)1.2功能 (3)1.3电性参数 (4)二、设计开发指引 (6)2.1 发射模块设计指引 (6)2.1.1发射模块连接图及模块尺寸： (6)2.1.2发射模块元件脚功能 (6)2.1.3发射模块使用方法 (7)2.1.4发射模块配对设置 (7)2.2 接收模块设计指引 (8)2.2.1 接收模块连接图及模块尺寸 (8)2.2.2接收模块元件脚功能 (8)2.2.3接收模块使用方法 (9)2.2.4接收模块配对设置 (9)三、订货指南 (10)四、客户常见问题答疑（FAQ） (10)一、产品介绍：SOYO-WM24G01X是冠标科技发展有限公司新开发的一款高保真、抗干扰性好的数字无线音频传输模块，该模块具有体积小、集成度高、音质好（具有HDCD的音质效果，目前本公司模块的采样率行业内最高，音质最佳），抗干扰性强，输入电压范围宽（2.3-6伏）、输出功率高达60mw, 输入接口兼容麦克风和立体声音频输入的特点。

该模块的工作频段为2.4G ISM 国际通用免费频段，适用全球市场；模块支持固定ID的工作模式,可以点对点或点对群。

且接收模块的高端版本支持自动扫频功能，这样大大方便客户的使用，只需ID配对完成，接收机便可随意放置，接收机都会自动接收发射器的信号。

如发现现用频道有干扰，只需更换发射频率便可解决问题。

弱信号或无信号时，具有静音功能。

SOYO-WM24G01X是一款适合音箱、耳机、麦克风（话筒）厂商开发高品质数字无线应用的最佳方案。

1.1应用范围z无线音箱z无线耳机z环绕声音箱z无线麦克风（或扩音器）z CD 、DVD 播放器或其它音乐设备z无线监听器1.2功能z收发频率： 2400 ~ 2483MHzz频道：20个（最大为125个）z支持麦克风和立体声音频两种输入模式z采用数字传输z麦克风输入可停供额外的20dB增益选择（适合于高灵敏度麦克风、监听器应用）z HDCD的音质，B型高保真产品采样率高达64k @ 16bit x 2；频响为20~20KHz，A型产品采样率可以达到44.1khz @ 16bit x 2的CD音质z体积小，集成度高z低延迟（< 0.5ms ）,环绕性强z低功耗，输入电压范围宽z弱信号、无信号时，接收模块能自动静音；z自动扫频功能z发射功率0~18dBm可以任意选择（订货时确认），选择最大发射功率时开阔地带的最大传输距离达到150米z设计灵便，客户可以自行设计功能z使用方便，真正的“傻瓜式”操作1.3电性参数序号描述发射模块接收模块1 工作电压 3.6~ 6V DC 2.5 ~ 3.6V DC2 工作电流Max 120mA Max 40mA3 环境温度-15 ~ 65℃-15 ~ 65℃4 频率范围2400 ~ 2524 MHz 2400 ~ 2524 MHz5 可选工作频道125 CH 125 CH6 调制方式GFSK7 波特率2M bps 2M bps8 频道间隔 1MHz1MHz9 频率稳定度± 156KHz ± 156KHz10 模块实际工作频率范围2400 ~ 2483 MHz 2400 ~ 2483 MHz11 模块实际工作频道 8CH（A型） 20 CH（B型）8CH（A型） 20 CH（B型）12 模块频道间隔 4MHz 4MHz13 收发距离 100~150米(在空旷处，测试采用发射功率18dbm)14 发射功率0 ~ 18dBm（订货时选择）15 接收灵敏度-90dBm16 输入电平 1.0Vrms17 输入阻抗 10kOhm18 输入接口有麦克风和立体声音频两种输入模式可选择19 立体声输出电平1 30mW RL = 32Ω20 立体声输出电平2 50mW RL = 16Ω21 输出阻抗1kOhm22 输出输入增益比 1:123 频响范围20 ~ 20000Hz ( -3dB )24 延迟时间< 0.5 ms25 采样率44.1khz （A型） 64kHz（B型）16 bit26 信噪比 95dB27 失真度0.8 % @ 1kHz28 动态范围 90dB29 左右声道隔离度 70dB表一二、设计开发指引2.1 发射模块设计指引2.1.1发射模块连接图及模块尺寸：图1 发射模块连接2.1.2发射模块元件脚功能编号名称功能描述1 L 左声道音频输入2 R 右声道音频输入3 MIC-IN 麦克风（扩音器）输入4 SG 模拟信号地5 MIC-EN 麦克风或左右声道输入选择选择，开路为左右声道输入，接地下拉时为麦克输入6 CH 频道选择，ID配对（此功能仅B型模块具备，长按3秒后，进入5秒的ID配对，如不松开便可连续配对，即点对群功能）7 LED 工作状态显示，正常工作后常亮8 VCC 电压为DC 3.6 ~ 6V9 GND 电源地10 DS_CLK 串行显示时钟11 DS_DATA 串行显示数据13 RST 复位键，配合开关推荐电路可以完全消除开关机的静音切换2.1.3发射模块使用方法模块出厂时统一的频道和ID，按连接示意图连接完成后，上电便可工作。

西南科技大学自动化专业方向设计报告设计名称：红外光通信装置姓名：杨 * *学号: 2 0 1 0 5 7 8 9班级：自动 1 0 0 4 班指导教师：**起止日期： 2013年10月15日--11月9日西南科技大学信息工程学院制方向设计任务书学生班级：自动1004 学生姓名：杨* * 学号：20105789 设计名称：红外光通信装置起止日期：2013年10月15日---11月9日指导教师：武丽方向设计学生日志红外光通信装置摘要：基于2013年电子设计大赛红外光通信装置题目的要求，设计了具有实际运用价值的红外光无线扩音装置。

该装置由音频放大滤波电路，SPWM音频信号比较调制器，红外载波信号发生器，红外接收器，功率放大电路，LC低通滤波等模块构成。

由模拟电路搭建的红外光通信信道传送经过处理的连续的音频信号，并由后级电路还原传送出来的音频信号，让喇叭发出原始音频信号。

该系统能够完整的将频率范围为300Hz-8KHz的音频信号通过红外光传送4m以外并接收还原。

关键词：红外光通信；音频传送；SPWM载波Design of Infrared Communication DeviceAbstract:The infrared communication device is based on the National Undergraduate Electronic Design Contest of 2013 , but it has more practical application value . This appliance contains an amplifier , SPWM modulator audio signal comparator , an infrared carrier signal generator , IR receiver , Power amplifier circuit , LC low-pass filter . The analog circuit structures of the infrared light transmitted through the communication channel continuous audio signal processed by the post-stage circuit to restore the audio signal sent out , so that the original audio signal horn . The system can be a complete frequency range of 300Hz-8KHz audio signals transmitted by infrared light and receive reduction up to 4m , temperature detection and transmission display .Keyword: Infrared light transmission ; Audio transmission ; SPWM0 引言现在市面上使用较为广泛的无线技术有红外光无线以及无线电技术。

无线产品的工作原理是什么无线产品的工作原理是通过使用无线电波或红外线等无线通信技术，实现信息的无线传输和交互。

具体原理如下：1. 无线电通信原理：无线电通信是通过发送和接收无线电信号来实现信息的传输。

发送端通过调制技术将要传输的数据转换成无线电信号，并由天线发送到空间中。

接收端的天线接收到信号后，经过解调技术转换为原始的数据信号。

无线电通信使用的频率范围很广，包括无线电、微波等频段，不同频段有不同的传输距离和传输速率限制。

2. 红外线通信原理：红外线通信是通过发送和接收红外线信号来传输信息。

红外线是位于可见光和微波之间的电磁波，它的频率高于无线电波但低于可见光。

发送端将数据转换成红外线信号，并通过红外线发射器发射出去。

接收端的红外线接收器接收到信号后，进行解码处理得到原始数据信号。

由于红外线的传输距离有限，通常用于近距离的数据传输，如遥控器、红外线传感器等。

3. 蓝牙通信原理：蓝牙是一种短距离无线通信技术，使用的频段为2.4 GHz。

蓝牙设备之间通过蓝牙协议进行通信。

发送端将数据转换成蓝牙信号并发送出去，接收端的蓝牙模块接收到信号后进行解码，得到原始数据。

蓝牙技术适用于近距离（一般几十米以内）低功耗的数据传输，广泛应用于无线耳机、音箱、智能手表等产品。

4. Wi-Fi通信原理：Wi-Fi是一种局域网无线通信技术，使用的频段为2.4 GHz或5 GHz。

Wi-Fi设备之间通过Wi-Fi协议进行通信。

发送端将数据转换成无线信号并发送出去，接收端的Wi-Fi模块接收到信号后进行解码，得到原始数据。

Wi-Fi 技术适用于局域网范围内的高速数据传输，广泛应用于无线路由器、笔记本电脑、智能手机等产品。

总的来说，无线产品的工作原理是利用无线通信技术将数据转换成无线信号，并通过发送端的设备发送到空间中，接收端的设备接收到信号后进行解码处理，得到原始数据。

不同的无线产品使用不同的无线通信技术，根据具体应用需求选择合适的无线通信方式。

红外光通信装置(总13页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除学校统一编号学院名称：队长姓名：队员姓名：指导教师姓名：红外光通信装置(F题)摘要由于红外载波的无线通信技术成本比较低，所以越来越多的应用于生活中，例如常用的电视机遥控器等，但由于红外光的特殊性，使它的传输距离有限，而且传输时需要将发射端与接收端对齐。

本文设计了一个利用红外光作为传输方式的通信装置。

首先将声音信号收集到，将其放大之后转换为数字信号，然后通过红外光进行传输，利用另一端的红外光接收装置将发射端发射的光信号接收到，经过解调转换成声音信号，然后输出。

在传输的过程中同时传输由发射端热敏电阻采集到的温度信息，并在接收端通过液晶显示屏显示出来。

在发射端和接收端使用STC12C5616AD单片机进行控制。

关键字：单片机红外光智能控制发射极接收极目录一、题目分析 (3)1.1计划任务 (3)二、系统设计 (3)2.1方案比较 (3)2.1.1方案一 (3)2.1.2方案二 (4)2.2方案论证 (4)2.2.1方案的优点 (4)2.2.2方案的缺点 (4)三、单元模块的设计与分析 (4)3.1各个单元模块的分析 (4)3.1.1.音频接收模块 (5)3.1.2.红外发射模块 (5)3.1.3 通信通道 (5)3.1.4 红外接收装置 (5)3.2特殊元器件的介绍 (6)四、方案设计 (8)4.1电路仿真 (8)4.2流程图 (9)五、系统测试 (10)5.1系统功能 (10)5.1.1实现功能 (10)5.1.2与设计要求的比较 (10)5.2指标参数 (10)六、设计总结 (11)七、参考文献 (11)八、附录 (12)附录1：元器件列表 (12)附录2：仪器设备 (12)附录3：系统原理图 (13)一、题目分析1.1计划任务设计并制作一个红外光通信装置，利用红外发光二极管和红外接收模块作为接收器件，红外光信道作为通信信道，来传输语音信号，并且使得传输距离达到两米。

wifi音频方案近年来，随着无线技术的不断发展和智能设备的广泛应用，无线音频传输方案也在不断创新与改进。

其中，WiFi音频方案作为一种新兴的无线音频传输技术，逐渐受到人们的关注和喜爱。

本文将对WiFi音频方案的原理、特点以及应用进行介绍和分析。

一、WiFi音频方案的原理WiFi音频方案（WiFi audio）是通过WiFi网络实现音频传输的技术。

其原理是利用无线局域网络（Wireless Local Area Network，简称WLAN）实现音频的无线传输。

WiFi音频方案通过将音频信号数字化后，利用WiFi网络进行传输，再通过接收端将数字信号还原成音频信号，从而实现音频无线传输。

二、WiFi音频方案的特点1. 高音质：WiFi音频方案采用数字信号传输，避免了模拟传输中的失真和噪声，保证了音频的高保真度和高音质。

2. 无线传输：WiFi音频方案采用无线传输技术，使得音频传输更加方便和自由。

用户可以在不同的房间、不同的设备之间自由切换音频源，无需担心布线的限制。

3. 多设备连接：WiFi音频方案支持多设备同时连接，可以满足多房间或多个人同时使用的需求。

用户可以通过手机、平板电脑等设备连接到WiFi音频系统，实现多个设备的音频播放和控制。

4. 简便操作：WiFi音频方案通常配备了专门的APP或者操作界面，用户可以通过手机等设备对音频进行控制，实现调节音量、切换音源等操作，简化了使用的步骤和操作。

5. 多场景应用：WiFi音频方案适用于各种场景，包括家庭娱乐、商业场所、会议室等。

无需复杂的布线和设备连接，即可实现音频的无线传输和控制，为用户带来更好的音频体验。

三、WiFi音频方案的应用1. 家庭娱乐：WiFi音频方案可以在家庭中实现多房间音频播放的需求。

用户可以在起居室、卧室等不同区域内选择不同音源，并通过手机等设备进行控制和切换，带来更加便捷和个性化的音频体验。

2. 商业场所：WiFi音频方案适用于商业场所的音频播放需求。

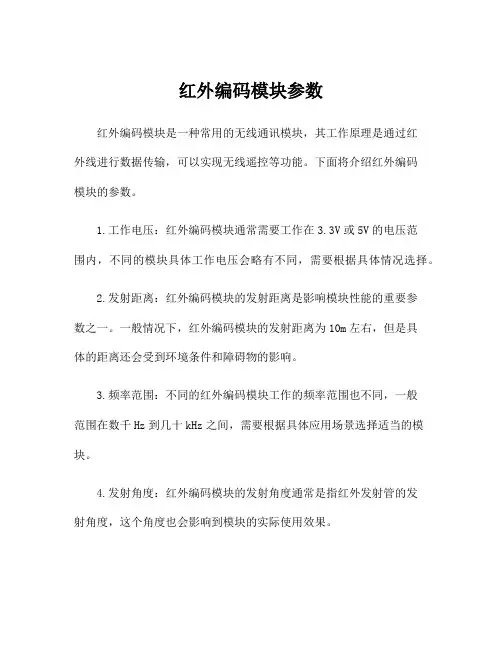

红外编码模块参数红外编码模块是一种常用的无线通讯模块，其工作原理是通过红外线进行数据传输，可以实现无线遥控等功能。

下面将介绍红外编码模块的参数。

1.工作电压：红外编码模块通常需要工作在3.3V或5V的电压范围内，不同的模块具体工作电压会略有不同，需要根据具体情况选择。

2.发射距离：红外编码模块的发射距离是影响模块性能的重要参数之一。

一般情况下，红外编码模块的发射距离为10m左右，但是具体的距离还会受到环境条件和障碍物的影响。

3.频率范围：不同的红外编码模块工作的频率范围也不同，一般范围在数千Hz到几十kHz之间，需要根据具体应用场景选择适当的模块。

4.发射角度：红外编码模块的发射角度通常是指红外发射管的发射角度，这个角度也会影响到模块的实际使用效果。

5.数据传输速率：红外编码模块的数据传输速率是指在单位时间内传输的数据量。

一般情况下，红外编码模块的数据传输速率在1kbps 到45kbps之间。

6.引脚数量：红外编码模块一般有3-4个引脚，包括电源引脚、信号引脚、接地引脚等。

7.数据格式：红外编码模块支持的数据格式也是一个重要的参数。

常见的格式有NEC、RC5、SONY等，需要根据具体情况选择适合的模块。

8.发射功率：红外编码模块的发射功率是指红外发射管所输出的光线功率。

一般情况下，发射功率越大，发射距离也越远，但是功率过大也容易产生干扰。

9.工作温度：红外编码模块的工作温度是指模块能够正常工作的环境温度范围。

一般情况下，红外编码模块的工作温度范围在-20℃到+50℃之间。

10.应用领域：红外编码模块广泛应用于遥控器、红外线通讯设备、红外测距等等领域。

需要根据不同的应用场景选择适合的模块。

总之，红外编码模块是一个重要的无线通讯模块，需要在选择时综合考虑各种参数，以满足不同应用场景的需求。

基于proteus的红外无线模拟声音仿真实验
1. 准备硬件和组件：根据实验需求，准备红外发射器、红外接收器、音频发声模块等硬件设备和相关电子元件。

2. 绘制电路图：使用Proteus软件，根据实验设计的电路连接方式，绘制相应的电路图。

包括将红外发射器与红外接收器连接，将音频发声模块与红外接收器连接等。

3. 添加元件和仿真模型：在Proteus软件中，选择相应的元件和仿真模型，并将其添加到电路图中。

确保所选元件和仿真模型与实际使用的硬件设备相符合。

4. 设置仿真参数：设置仿真参数，包括输入信号的类型、频率、振幅等。

根据实验要求，调整相应的参数。

5. 运行仿真：点击Proteus软件中的运行按钮，开始进行仿真实验。

观察仿真结果，通过红外无线传输声音信号的过程进行仿真和观察。

6. 分析与评估：根据仿真结果，进行分析与评估。

观察红外信号的接收情况以及声音信号的传输质量等，对实验进行评估。

7. 优化和修改：根据仿真实验的结果，对电路设计和参数进行优化和修改。

如果实验结果不理想，可以调整电路连接方式、元件选择或者参数设置等，以改进仿真实验的效果。
