拓扑结构控制

三相四桥臂拓扑结构三相四桥臂拓扑结构是一种常见的电力系统拓扑结构，用于实现交流电的变换和控制。

它包含了三个相位的电源和四个桥臂，每个桥臂由两个可控开关组成。

本文将从拓扑结构的原理、特点和应用等方面进行阐述。

一、拓扑结构原理三相四桥臂拓扑结构是一种用于交流电控制的拓扑结构，它通过控制桥臂中的开关状态来实现对电流和电压的变换和控制。

在该拓扑结构中，三相交流电源连接到桥臂的输入端，而输出端则连接到负载。

每个桥臂由一个上半桥和一个下半桥组成，上半桥和下半桥分别由一个可控开关和一个无控二极管组成。

通过对桥臂中的开关进行适时的开合操作，可以实现对电流和电压的控制和变换。

二、拓扑结构特点1. 灵活性：三相四桥臂拓扑结构可以实现对电流和电压的灵活控制，可以满足不同负载的需求。

通过适时的开合操作，可以实现正弦波、方波等不同形式的电流和电压输出。

2. 稳定性：该拓扑结构具有较好的稳定性，能够有效地抑制电压和电流的波动。

通过合理的控制策略，可以实现对负载电流和电压的精确控制，提高系统的稳定性和可靠性。

3. 高效性：由于采用了可控开关和无控二极管的组合，该拓扑结构的能量转换效率较高。

可以有效地降低功率损耗，提高系统的能量利用效率。

4. 可靠性：三相四桥臂拓扑结构具有较好的抗干扰能力和故障容错能力。

在出现开关故障或其他异常情况时，系统能够自动切换至备用开关，保证供电的连续性和可靠性。

三、拓扑结构应用1. 变频调速：三相四桥臂拓扑结构可以应用于交流电机的变频调速系统中。

通过控制桥臂中的开关状态和开合时间，可以实现对电机转速的精确控制，提高系统的运行效率和节能性。

2. 无功补偿：在电力系统中，三相四桥臂拓扑结构可以用于无功补偿装置的控制。

通过控制桥臂中的开关状态，可以实现对无功电流的精确控制，提高系统的功率因数，减少无功功率的损耗。

3. 电力质量改善：三相四桥臂拓扑结构可以用于电力质量改善装置的控制。

通过控制桥臂中的开关状态和开合时间，可以实现对电压波形的调整和滤波，提高系统的电力质量，减少谐波和电磁干扰。

网络拓扑结构的自适应控制模型研究随着互联网技术的迅速发展，人们对网络拓扑结构更高效的控制和管理日益迫切。

网络拓扑结构的自适应控制是一种基于控制理论和网络科学理论的新兴技术，可以帮助实现网络性能的优化和资源的高效利用。

本文将探讨网络拓扑结构的自适应控制模型研究。

一、网络拓扑结构的基本概念及分类网络拓扑结构是网络中各节点之间的连接和布局关系。

在网络科学中，常见的网络拓扑结构有星型、总线型、环型、树型、网状等，每种结构都有适合其特定应用场景的优势和劣势。

在实际应用中，往往需要选择最优的拓扑结构，以满足不同的应用需求。

二、网络拓扑结构的自适应控制模型网络拓扑结构的自适应控制模型是基于控制理论和网络科学理论的一种新型技术。

该技术通过对网络拓扑结构进行监测和分析，实现对网络自身动态变化的自适应控制，从而达到网络性能优化和资源高效利用的目的。

网络拓扑结构的自适应控制模型主要分为两种类型：基于静态模型的自适应控制模型和基于动态模型的自适应控制模型。

基于静态模型的自适应控制模型是指在网络建立初期，通过对网络拓扑结构进行分析和评估，选择最优的拓扑结构。

该模型主要基于数学模型和统计模型，在网络建立初期对网络进行优化，可实现网络性能的最大化。

基于动态模型的自适应控制模型是指在网络运行过程中，通过对网络中节点的状态信息进行监测和分析，实时调整拓扑结构。

该模型主要基于控制理论、信息论和网络科学理论，通过设计算法和策略，实现网络自适应控制，从而提高网络性能。

三、网络拓扑结构的自适应控制模型的应用场景网络拓扑结构的自适应控制模型适用于很多不同的应用场景。

例如，在大规模云计算环境中，网络中的服务器、存储设备和网络设备都需要通过网络拓扑结构的优化来实现资源的高效利用和性能优化。

又如，在分布式传感器网络中，需要通过网络拓扑结构的优化来实现能量的高效利用和数据传输的最优化。

此外，网络拓扑结构的自适应控制模型还可以应用于大规模数据中心的网络设计、机器人协作网络、物联网等领域。

简述拓扑结构的类型及其功能拓扑结构是计算机网络中连接各个设备的方式和规则的集合，它决定了网络中数据的传输路径和通信方式。

常见的拓扑结构类型包括总线型、星型、环型、网状型和树型。

每种类型都有其独特的功能和特点。

总线型拓扑结构是将所有设备连接到同一根传输线上的方式。

它的特点是简单、易于实现和维护，但容易发生单点故障，一旦总线线路出现故障，整个网络将无法正常运行。

总线型拓扑结构适用于小型网络环境，如办公楼、家庭网络。

星型拓扑结构是以一个中心设备为核心，将所有设备连接到该中心设备上。

中心设备通常是一个交换机或路由器，它负责转发和管理数据流量。

星型拓扑结构的优点是可以隔离和解决单个设备的故障，使网络更加稳定可靠。

它适用于中大型企业网络，如校园、公司。

环型拓扑结构是将所有设备连接成一个环形链路的方式。

每个设备都与相邻设备直接相连，并且数据只能按照固定的方向传输。

环型拓扑结构的优点是传输效率高，对网络资源的利用充分，但如果环中任何一个节点出现故障，整个网络将瘫痪。

环型拓扑结构常用于传输要求高、性能要求较强的网络场景，如数据中心。

网状型拓扑结构是将每个设备直接与其他设备相连的方式，形成一个密集的网络。

它的特点是冗余度高，可靠性好，具有很强的容错性能。

即使某个节点出现故障，其他节点仍然可以相互通信。

网状型拓扑结构适用于对可用性要求极高的网络环境，如军事通信网络。

树型拓扑结构是将各个设备按照层次结构连接起来的方式。

通常有一个根节点，上级设备与下级设备之间的连接一般是一对多的关系。

树型拓扑结构的优点是易于管理和扩展，可以有效控制网络流量，但依赖于根节点，如果根节点发生故障，可能会导致子节点无法通信。

树型拓扑结构常用于大型企业或机构网络，如金融机构、电信公司。

在实际应用中，可以根据网络规模、性能要求和可靠性需求选择合适的拓扑结构。

同时，还可以根据实际情况进行混合拓扑结构的部署，以满足不同部分的需求。

拓扑结构的选择对网络性能和可靠性具有重要影响，因此需要综合考虑各种因素，进行合理规划和设计。

无线传感器网络的拓扑控制在当今科技飞速发展的时代，无线传感器网络已经成为了一个备受关注的领域。

它广泛应用于环境监测、工业控制、医疗健康、智能家居等众多领域，为我们的生活和工作带来了极大的便利。

而在无线传感器网络中，拓扑控制是一个至关重要的环节，它直接影响着网络的性能、可靠性和能耗等关键指标。

那么，什么是无线传感器网络的拓扑控制呢？简单来说，拓扑控制就是通过对网络中节点之间的连接关系进行调整和优化，以达到提高网络性能、降低能耗、延长网络生命周期等目的。

在一个无线传感器网络中，节点通常是随机分布的，它们之间的通信链路也具有不确定性和不稳定性。

如果不对网络的拓扑结构进行有效的控制，就可能导致网络出现拥塞、能耗不均、覆盖漏洞等问题，从而影响网络的正常运行。

为了更好地理解拓扑控制的重要性，让我们先来看看无线传感器网络的特点。

首先，无线传感器网络中的节点通常是由电池供电的，能量有限。

因此，如何降低节点的能耗，延长网络的生命周期，是一个亟待解决的问题。

其次，由于节点的分布是随机的，网络的覆盖范围和连通性往往难以保证。

此外，无线传感器网络中的数据传输通常具有多跳性，这就要求网络具有良好的拓扑结构，以确保数据能够高效、可靠地传输。

那么，如何实现无线传感器网络的拓扑控制呢？目前，主要有以下几种方法：功率控制是一种常见的拓扑控制方法。

通过调整节点的发射功率，可以改变节点之间的通信范围，从而影响网络的拓扑结构。

当节点的发射功率降低时，通信范围减小，网络中的连接数量减少，从而降低了能耗和干扰。

反之，当发射功率增大时，通信范围扩大，网络的连通性增强，但同时能耗和干扰也会增加。

因此，需要根据具体的应用场景和需求，合理地调整节点的发射功率，以达到最优的拓扑结构。

睡眠调度是另一种有效的拓扑控制方法。

在无线传感器网络中，并不是所有的节点都需要一直处于工作状态。

通过合理地安排节点的睡眠和唤醒时间，可以在不影响网络性能的前提下，降低节点的能耗。

有源电力滤波器拓扑结构及控制策略概述摘要按照不同的分类方式，对有源滤波器的拓扑结构进行了系统的分类，并指出其各自的优缺点；同时，对有源滤波器的构成和控制策略进行了分析和介绍。

此外，还对有源滤波器的设计步骤和参数选型给出了相应的阐述。

关键字有源滤波器；拓扑结构；控制策略；设计步骤1 主电路拓扑结构分类：从不同的观点出发，有源电力滤波器具有不同的分类标准。

根据接入电网的方式分类：根据接入电网的方式，有源电力滤波器可以分为串联型、并联型和串-并联型三大类。

串联型有源滤波器：串联型有源滤波器经耦合变压器串接入电力系统，如图1所示，其可等效为一个受控电压源，主要是消除电压型谐波以及系统侧电压谐波与电压波动对敏感负载的影响。

串联型有源电力滤波器应用在直流系统中时，耦合变压器的系统接入侧很容易出现直流磁饱和问题，所以只在交流系统中采用。

与并联型有源电力滤波器相比，由于串联型有源电力滤波器中流过的是正常负荷电流，因此损耗较大；此外，串联型有源电力滤波器的投切、故障后的退出及各种保护也较并联型有源电力滤波器复杂。

目前单独使用串联有源电力滤波器的例子较少，研究多集中在其与LC无源滤波器所构成的串联混合型有源电力滤波器上。

1.1.2 并联型有源电力滤波器并联型有源电力滤波器与系统并联等效为一个受控电流源，如图2所示。

有源滤波器向系统注入与谐波电流大小相等方向相反的电流，从而达到滤波的目的。

并联型有源电力滤波器主要适用于电流源型感性负载的谐波补偿，技术上已相当成熟，工业上已投入使用的有源电力滤波器多采用此方案。

与串联型有源电力滤波器相比并联型有源电力滤波器通过耦合变压器并入系统，不会对系统运行造成影响，具有投切方便灵活以及各种保护简单的优点。

但是当单独使用并联型有源电力滤波器来滤除谐波时，有源电力滤波器容量要求很大，这样会带来一系列的问题，如工程造价高、电磁干扰、结构复杂以及高的功率损耗等。

1.1.3 串-并联型有源电力滤波器串-并联型有源电力滤波器如图3所示，相关文献称之为统一电能质量调节器（UPQC）。

多电平变换器拓扑结构和控制方法研究多电平变换器拓扑结构和控制方法研究摘要：多电平变换器作为一种应用于高压大功率变换场合的新型变换器，其电路拓扑结构和PWM控制方法是当前的一个研究热点。

基于电平箝位方式对多电平变换电路进行了分类，比较了“二极管或电容箝位”和“使用独立直流电源箝位”两类典型多电平电路拓扑结构的优缺点，并将现有的多电平PWM控制方法根据其优缺点进行了比较，指出了其适用范围。

关键词：多电平；脉宽调制；电平箝位；拓扑结构；控制策略1 引言近年来，应用于高压大功率领域的多电平变频器引起了电力电子行业的极大关注。

由于受电力电子器件电压容量的限制，传统的两电平变频器通常采用“高—低—高”方式经变压器降压和升压来获得高压大功率，或采用多个小容量逆变单元经多绕组变压器多重化来实现，这使得系统效率和可靠性下降。

因而，人们希望实现直接的高压逆变技术。

基于电力电子器件直接串联的高压变频器对动静态的均压电路要求较高，并且输出电压高次谐波含量高，需设置输出滤波器。

多电平逆变电路的提出为解决上述问题取得了突破性的进展。

多电平逆变器的一般结构是由几个电平台阶合成阶梯波以逼近正弦输出电压。

这种逆变器由于输出电压电平数的增加，使得输出波形的谐波含量减小，开关所承受的电压应力减小，无需均压电路，可避免大的d v/d t所导致的电机绝缘等问题。

1977年德国学者Holtz首次提出了利用开关管来辅助中点箝位的三电平逆变器主电路，1980年日本的A.Nabae等人对其进行了发展[1]，提出了二极管箝位式逆变电路。

Bhagwat和Stefanovic在1983年进一步将三电平推广到多电平的结构[2]。

多电平逆变器主要应用在高压大功率电机调速、无功补偿、有源滤波等领域。

本文在电平箝位基础上对多电平逆变电路拓扑结构进行了分类，分析了几种典型多电平电路拓扑的优缺点；对几种多电平电路的PWM控制方法进行了比较分析，讨论了各种方法适用的主电路结构。

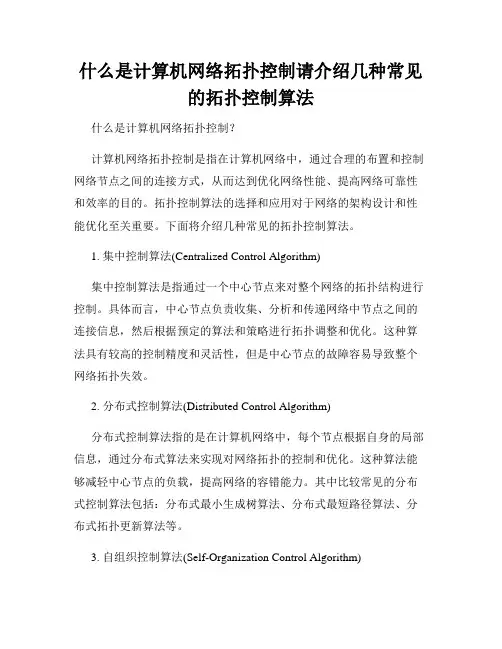

什么是计算机网络拓扑控制请介绍几种常见的拓扑控制算法什么是计算机网络拓扑控制？计算机网络拓扑控制是指在计算机网络中，通过合理的布置和控制网络节点之间的连接方式，从而达到优化网络性能、提高网络可靠性和效率的目的。

拓扑控制算法的选择和应用对于网络的架构设计和性能优化至关重要。

下面将介绍几种常见的拓扑控制算法。

1. 集中控制算法(Centralized Control Algorithm)集中控制算法是指通过一个中心节点来对整个网络的拓扑结构进行控制。

具体而言，中心节点负责收集、分析和传递网络中节点之间的连接信息，然后根据预定的算法和策略进行拓扑调整和优化。

这种算法具有较高的控制精度和灵活性，但是中心节点的故障容易导致整个网络拓扑失效。

2. 分布式控制算法(Distributed Control Algorithm)分布式控制算法指的是在计算机网络中，每个节点根据自身的局部信息，通过分布式算法来实现对网络拓扑的控制和优化。

这种算法能够减轻中心节点的负载，提高网络的容错能力。

其中比较常见的分布式控制算法包括：分布式最小生成树算法、分布式最短路径算法、分布式拓扑更新算法等。

3. 自组织控制算法(Self-Organization Control Algorithm)自组织控制算法是指在计算机网络中，节点通过相互协作和信息交换来实现网络拓扑的自适应调整和优化。

这种算法借鉴了生命系统中的自组织现象，通过节点之间的局部决策和全局协作来实现全局的拓扑控制。

常见的自组织控制算法包括：自组织混沌粒子群算法、自组织神经网络算法等。

4. 基于遗传算法的拓扑控制(Genetic Algorithm-based Topology Control)基于遗传算法的拓扑控制是指通过模拟生物进化中的遗传机制，通过选择、交叉和变异等操作，来实现对网络拓扑的优化和控制。

遗传算法具有全局搜索能力，能够找到网络性能最优的拓扑结构。

同时，它也具有一定的并行性和自适应性，能够适应不同网络规模和变化的环境。

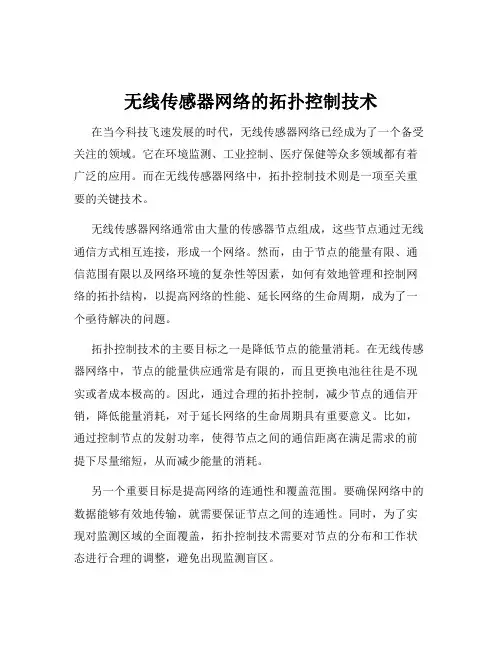

无线传感器网络的拓扑控制技术在当今科技飞速发展的时代，无线传感器网络已经成为了一个备受关注的领域。

它在环境监测、工业控制、医疗保健等众多领域都有着广泛的应用。

而在无线传感器网络中，拓扑控制技术则是一项至关重要的关键技术。

无线传感器网络通常由大量的传感器节点组成，这些节点通过无线通信方式相互连接，形成一个网络。

然而，由于节点的能量有限、通信范围有限以及网络环境的复杂性等因素，如何有效地管理和控制网络的拓扑结构，以提高网络的性能、延长网络的生命周期，成为了一个亟待解决的问题。

拓扑控制技术的主要目标之一是降低节点的能量消耗。

在无线传感器网络中，节点的能量供应通常是有限的，而且更换电池往往是不现实或者成本极高的。

因此，通过合理的拓扑控制，减少节点的通信开销，降低能量消耗，对于延长网络的生命周期具有重要意义。

比如，通过控制节点的发射功率，使得节点之间的通信距离在满足需求的前提下尽量缩短，从而减少能量的消耗。

另一个重要目标是提高网络的连通性和覆盖范围。

要确保网络中的数据能够有效地传输，就需要保证节点之间的连通性。

同时，为了实现对监测区域的全面覆盖，拓扑控制技术需要对节点的分布和工作状态进行合理的调整，避免出现监测盲区。

为了实现这些目标，研究人员提出了多种拓扑控制技术。

其中，基于功率控制的方法是较为常见的一种。

这种方法通过调整节点的发射功率来控制节点的通信范围，从而形成不同的网络拓扑结构。

例如，在一些对通信要求不高的情况下，可以降低节点的发射功率，减少与其他节点的通信，从而节省能量。

而在需要进行大规模数据传输时，可以适当提高发射功率，保证通信的质量和可靠性。

层次型拓扑控制技术也是一种重要的方法。

它将网络中的节点划分为不同的层次，形成层次型的网络结构。

通常，处于底层的节点负责采集数据，然后将数据传输给上层的节点，上层节点再进行数据的融合和转发。

这种分层的结构可以有效地减少数据的传输量，降低能量消耗，同时提高网络的可扩展性。

复杂网络理论在交通管理中的应用一、引言交通管理是一个复杂系统，受到多种因素的影响，如路况、车流量、行人数量等等。

处理这些信息并使交通流畅是一个非常重要的问题，所以交通管理的研究一直是一个热门的话题。

近年来，复杂网络理论已经成功地应用于许多领域，其中之一就是交通管理。

本文将探讨复杂网络理论在交通管理中的应用，具体分为以下几个章节。

二、复杂网络理论简介复杂网络理论是一种研究包含大量节点和边的系统的方法。

这些节点和边之间的联系非常复杂，但是研究它们的规律可以提供关于系统的许多重要信息。

复杂网络理论已经成功地应用于生物学、社会学、计算机科学等领域，并且许多研究人员已经开始将其应用于交通管理。

三、交通网络的建模交通网络是一个包含许多节点和边的系统，用于描述人和车流量，以及其在不同时间和地点的流动情况。

建立这种网络模型需要考虑许多因素，如交通方式、道路类型、车辆密度等等。

在建模时，研究人员可以利用复杂网络理论来分析这些数据，并确定一些常用的指标和参数，以帮助描述网络的特征。

例如，网络的拓扑结构、节点和边的度、聚类系数、介数中心性等等。

四、复杂网络理论在交通流量控制中的应用复杂网络理论在交通流量控制中的应用主要包括两个方面：流量控制和拓扑结构控制。

1. 流量控制流量控制是通过限制车流量来控制交通流量。

复杂网络理论能够帮助研究人员预测交通拥堵情况，并制定更好的交通管理措施。

例如，当流量较大时，可以通过调整信号灯周期来减少拥堵情况。

2. 拓扑结构控制拓扑结构控制是通过改变交通网络结构来控制交通流量。

复杂网络理论可以帮助研究人员确定网络中哪些节点和边对流量控制有最大影响。

例如，在一个十字路口上安装信号灯是一个改变交通网络结构的方式，可以使用复杂网络理论来确定最佳的信号灯数量和位置。

五、案例分析：北京市交通网络建模及拥堵控制策略北京市作为中国的首都，拥有大量的车辆和人员流动。

在交通管理方面，北京市通过应用复杂网络理论已经实现了许多成功的案例。

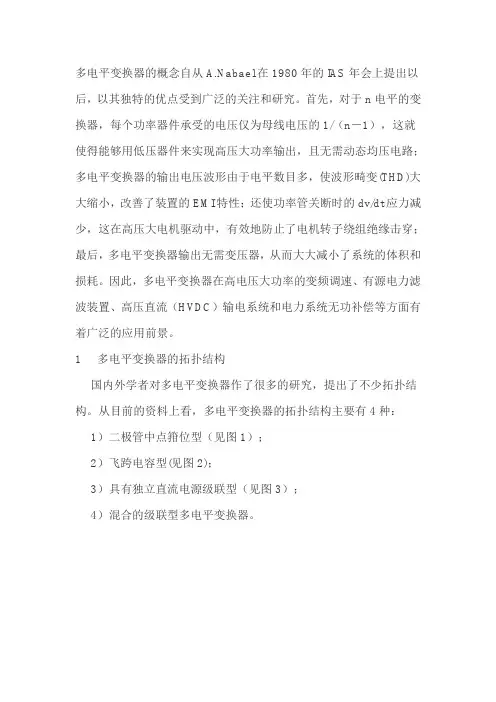

多电平变换器的概念自从A.Nabael在1980年的IAS年会上提出以后，以其独特的优点受到广泛的关注和研究。

首先，对于n电平的变换器，每个功率器件承受的电压仅为母线电压的1/（n－1），这就使得能够用低压器件来实现高压大功率输出，且无需动态均压电路；多电平变换器的输出电压波形由于电平数目多，使波形畸变(THD)大大缩小，改善了装置的EMI特性；还使功率管关断时的dv/dt应力减少，这在高压大电机驱动中，有效地防止了电机转子绕组绝缘击穿；最后，多电平变换器输出无需变压器，从而大大减小了系统的体积和损耗。

因此，多电平变换器在高电压大功率的变频调速、有源电力滤波装置、高压直流（HVDC）输电系统和电力系统无功补偿等方面有着广泛的应用前景。

1 多电平变换器的拓扑结构国内外学者对多电平变换器作了很多的研究，提出了不少拓扑结构。

从目前的资料上看，多电平变换器的拓扑结构主要有4种：1）二极管中点箝位型（见图1）；2）飞跨电容型(见图2)；3）具有独立直流电源级联型（见图3）；4）混合的级联型多电平变换器。

图1 二极管箝位型三电平变换器图2 飞跨电容型三电平变换器图3 级联型五电平变换器其中混合级联型是3）的改进模型，它和3）的结构基本上相同，唯一不同的就是3）的直流电源电压均相等，而4）则不等。

从图1至图3不难看出这几种拓扑的结构的优缺点。

二极管箝位型多电平变换器的优点是便于双向功率流控制，功率因数控制方便。

缺点是电容均压较为复杂和困难。

在国内外这种拓扑结构的产品已经进入了实用化。

飞跨电容型多电平变换器，由于采用了电容取代箝位二极管，因此，它可以省掉大量的箝位二极管，但是引入了不少电容，对高压系统而言，电容体积大、成本高、封装难。

另外这种拓扑结构，输出相同质量波形的时候，开关频率增高，开关损耗增大，效率随之降低。

目前，这种拓扑结构还没有达到实用化的地步。

级联型多电平变换器的优点主要是同数量电平的时候，使用二极管数目少于拓扑结构1）；由于采用的是独立的直流电源，不会有电压不平衡的问题。

电动汽车混合储能系统拓扑结构与控制策略综述随着能源危机和环境保护的日益重要，电动汽车作为一种清洁、低碳、高效的交通工具，受到越来越广泛的关注。

而在电动汽车中，储能系统是其最为核心的组成部分之一，因此混合储能系统成为提高电动汽车续航能力和实现节能减排的关键技术之一。

本文将从混合储能系统的拓扑以及其控制策略进行综述。

一、混合储能系统拓扑结构1. 并联式混合储能系统拓扑并联式混合储能系统是指同时包含超级电容和电池的储能系统，两部分的电能储存器通过DC/DC变换器和控制系统进行管理和协调。

并联式混合储能系统可以充分利用超级电容和电池的各自优势，实现电动汽车快速加速和能耗回收，提高起步能力并延长电池寿命。

2. 串联式混合储能系统拓扑串联式混合储能系统是指电池作为主要储能器，超级电容作为辅助储能器。

其中，电池和超级电容按照串联方式连接，通过DC/DC变换器实现储能器的电能的协调和转换。

该系统在满足大功率输出的同时，也可以保证车辆的行驶距离和供电稳定性。

3. 并串联混合储能系统拓扑并串联混合储能系统是指将超级电容和电池按照不同的方式组合起来，形成储能器单元，并通过DC/DC变换器和控制系统进行协调和管理。

该系统将超级电容和电池的优点进行融合，能够充分利用超级电容的高功率输出和电池的高能量密度，提高电动汽车的续航能力和起步性能。

二、混合储能系统控制策略1. 基于运动控制的混合储能系统控制策略。

该策略是指通过根据车辆的动态要求来控制混合储能系统，实现车辆加速、制动、转向等动态控制，提高车辆性能和安全性。

其中，超级电容和电池的功率分配策略是该策略的核心，能够合理控制储能器的负载和平衡，实现混合储能系统稳定性和可靠性。

2. 基于功率控制的混合储能系统控制策略。

该策略是指通过控制储能器的功率来实现混合储能系统的控制。

其中，动态功率分配和静态功率分配是两种主要的控制策略。

动态功率分配可以根据车辆的实际需求来动态调整储能器功率的分配，提高车辆的加速和能量回收能力；静态功率分配可以通过预设规则来控制储能器的功率分配，实现车辆的平稳行驶和节能减排。

稳定动力系统的拓扑结构与控制稳定性是动力系统研究中一个非常重要的问题，也是控制系统设计中必须考虑的因素。

在实际应用中，许多动力系统可能都存在不稳定现象，甚至从稳定状态到不稳定状态的跳变是非常突然的。

因此，了解稳定动力系统的拓扑结构和控制方法，对于设计高效稳定的控制系统具有重要意义。

一、稳定动力系统的拓扑结构动力系统研究中，常将系统的拓扑结构看作是一个网络，节点表示系统的状态，而网络中的边表示状态之间的转换。

一般情况下，稳定性问题可以转化为研究动力系统拓扑结构的性质。

动力系统的拓扑结构包含两个方面的信息：状态之间的关系和状态转移的规律。

状态之间的关系可以表示为系统的状态空间，即所有可能状态的集合。

状态转移的规律可以表示为状态转移矩阵，即系统从一个状态转移到另一个状态所遵循的规律。

系统状态的转移矩阵可以用一组微分方程表示，这组微分方程称为动力系统的演化方程。

对于线性稳定系统来说，通常可以利用矩阵分析的方法研究稳定性问题。

系统的状态空间可以直接表示为矩阵空间，矩阵的各个元素表示系统的状态量。

状态转移矩阵可以用矩阵指数函数表示，根据矩阵指数函数的性质可以得到不同状态之间的转移规律。

线性稳定系统的拓扑结构常常是非常简单的，研究其稳定性问题相对容易。

对于非线性稳定系统，其拓扑结构会更为复杂。

由于复杂系统的非线性特性，系统状态之间的关系和状态转移规律难以直接表示为一个简单的数学形式。

在这种情况下，需要借助计算机模拟和数值计算的方法来研究系统的稳定性问题。

二、稳定动力系统的控制方法动力系统的控制方法通常分为两种：开环控制和闭环控制。

开环控制是在控制系统中没有反馈环路的条件下进行的。

开环控制通常通过对输入信号进行调整，来达到系统期望的状态。

闭环控制是在控制系统中设置反馈环路的条件下进行的。

与开环控制相比，闭环控制具有更好的稳定性和适应性。

在闭环控制系统中，控制器通过测量系统的输出信号，并根据输出信号与期望信号之间的差距，来控制输入信号的大小和方向，以达到所需的控制效果。

传输介质、拓扑结构和介质访问控制方法
传输介质是网络中用于传输数据的媒介，常见的传输介质包括有线介质和无线介质。

有线介质包括双绞线、同轴电缆和光纤，而无线介质包括无线电波和红外线等。

拓扑结构是指网络中各个节点和连接方式之间的物理结构布局。

常见的拓扑结构包括总线拓扑、星型拓扑、环形拓扑、网状拓扑和树状拓扑等。

不同的拓扑结构适用于不同的场景和需求，比如总线拓扑适用于小型网络，而星型拓扑适用于大型网络。

介质访问控制方法是指在共享介质的情况下，如何调度各个节点在介质上的传输权利，以避免冲突和碰撞。

常见的介质访问控制方法包括载波侦听多路访问/碰撞检测（CSMA/CD）、载
波侦听多路访问/碰撞避免（CSMA/CA）、时分多路访问（TDMA）和码分多址（CDMA）等。

不同的介质访问控制方法适用于不同的网络环境和需求。

具备有载调压功能的lcc-hvdc拓扑及其调压控制策略【具备有载调压功能的LCCHVDC拓扑及其调压控制策略】一、引言随着电力系统对可再生能源的大规模接纳和电力互联网的建设，交流输电网逐渐面临功率调节、稳定性以及电力质量等方面的挑战。

高压交流输电系统（HVAC）在长距离输电和大容量调节方面存在一定的局限性。

为此，具备有载调压功能的低压直流输电系统（LCCHVDC）逐渐成为人们研究和关注的热点领域。

本文将详细介绍LCCHVDC的拓扑结构以及其调压控制策略，为其实际应用提供参考。

二、LCCHVDC拓扑结构LCCHVDC采用的主要拓扑结构是多端口变压器（multi-terminal transformer，MTT）式配置，其具备多个输入输出端口，可灵活实现输电能量的传输和调节。

其基本结构如图1所示。

图1 LCCHVDC拓扑结构示意图LCCHVDC主要包括两个部分：高频交流侧拓扑和低频直流侧拓扑。

高频交流侧拓扑由多个输入输出端口的多端口变压器和滤波器组成，通过调整变压器的变比实现交流电压的采集和传输。

低频直流侧拓扑由直流/直流（DC/DC）变换器和直流滤波器组成，用于实现输电系统的能量调节。

三、LCCHVDC调压控制策略为了实现有效的电压调节功能，LCCHVDC需要采用合理的调压控制策略。

本节将介绍LCCHVDC调压控制策略的主要步骤。

步骤一：电网状态估计首先需要对电网状态进行估计，获取电网的频率和电压等参数。

这一步骤可以通过传感器测量等手段实现，也可以借助现有的监测设备获取。

步骤二：拓扑选择和调度根据电网状态估计的结果，选择合适的拓扑结构和其相应的调度策略。

拓扑结构的选择依赖于电网的结构和工作状态，需要综合考虑各个因素，例如输电距离、电力负荷、稳定性等。

步骤三：直流电压控制在LCCHVDC中，直流电压控制是非常重要的一环。

通过控制直流/直流变换器的工作状态，可以实现直流电压的调节。

常用的调压控制策略包括PID控制、模糊控制和模型预测控制等。

储能变流器拓扑与控制策略简介一、拓扑结构储能变流器的拓扑结构是指其电路的组成形式。

根据电路中开关器件的配置和连接方式，储能变流器的拓扑可以分为以下几种：1. 单相拓扑：适用于单相交流电源和单相负载的场合。

常见的单相拓扑包括单相全桥、单相半桥等。

2. 三相拓扑：适用于三相交流电源和三相负载的场合。

常见的三相拓扑包括三相全桥、三相半桥等。

3. 多相拓扑：适用于高电压、大容量、高可靠性等特殊需求的场合。

多相拓扑结构一般由多个单相或三相的单元组成，每个单元具有独立的开关器件和控制电路。

二、控制策略控制策略是储能变流器的重要组成部分，它决定了变流器的性能和运行状态。

根据不同的应用场景和需求，储能变流器的控制策略可以分为以下几种：1. 恒功率控制：通过调节变流器的输出电压和频率，使变流器在运行过程中保持恒定的功率输出。

这种控制策略适用于负载功率变化较小、对电压和频率稳定要求较高的场合。

2. 恒压恒频控制：通过调节变流器的输出电压和频率，使变流器的输出电压和频率保持恒定。

这种控制策略适用于负载电压和频率稳定性要求较高的场合。

3. 最大功率跟踪控制：通过实时监测太阳能电池板或风力发电机的输出功率，自动调节变流器的运行状态，使其始终保持在最大功率输出状态。

这种控制策略适用于可再生能源发电系统，可以提高能源利用率和系统效率。

4. 协调控制：通过协调多个储能变流器的工作状态，实现整个储能系统的优化运行。

这种控制策略适用于大规模储能系统，可以提高系统可靠性和稳定性。

三、优化算法优化算法是储能变流器控制策略的重要组成部分，它可以提高变流器的性能和效率。

以下是一些常用的优化算法：1. 梯度下降法：通过不断调整变流器的控制参数，使变流器的输出功率逐渐接近最大值。

这种方法简单易行，但在某些情况下可能会出现局部最优解的问题。

2. 粒子群优化算法：通过模拟鸟群、鱼群等生物群体的行为规律，寻找最优解的一种优化算法。

这种方法具有较好的全局搜索能力，但计算复杂度较高，需要较高的计算资源。

简述星型拓扑的特点
星型拓扑结构是一种常见的网络拓扑结构，其特点如下：
1、集中控制：星型拓扑结构中的所有节点都连接到一个中心节点，通常是一个集线器或交换机。

这个中心节点负责控制整个网络的通信，各节点间的通信都要通过中心节点进行。

2、控制简单：由于每个节点只与中心节点相连，因此介质访问控制方法简单，访问协议也十分简单。

这使得星型拓扑结构易于网络监控和管理。

3、故障诊断和隔离容易：中心节点可以对连接线路进行逐一隔离，进行故障检测和定位。

单个连接点的故障只影响一个设备，不会影响整个网络。

4、结构简单：星型拓扑结构的网络布局清晰，安装和维护方便。

5、延迟时间较小：由于数据只需要通过中心节点一次，因此网络延迟时间较小。

6、传输误差较低：由于中心节点对数据进行集中控制，可以对传输过程中的错误进行检测和纠正，因此传输误差较低。

7、易于扩展：星型拓扑结构可以很容易地添加或删除节点，因此易于扩展。

8、容错较差：如果中心节点出现故障，整个网络将无法工作。

此外，中心节点的负担较重，可能成为网络性能的瓶颈。

电力电子拓扑控制及应用电力电子是研究电力传输、转换和控制的领域，电力电子拓扑控制是电力电子技术中的核心内容之一。

电力电子拓扑结构是指将电力电子器件按照一定的方式组织起来，以实现特定的电力转换功能。

拓扑控制则是通过对电力电子拓扑结构进行合理的控制策略设计，实现对电力传输和转换过程中的电流、电压、功率等参数的精确控制。

本文将从电力电子拓扑控制的基本原理和常见的应用领域进行详细介绍。

一、电力电子拓扑控制的基本原理1. 电力电子器件电力电子器件是电力电子拓扑结构的核心组成部分，常见的电力电子器件包括晶闸管、双向可控硅、IGBT等。

这些器件具有快速开关和可控性的特点，能够实现功率的高频调制。

2. 拓扑结构电力电子拓扑结构是由不同的电力电子器件按照一定的连接方式组成的电路结构。

常见的拓扑结构包括单相全桥、三相全桥、单臂H桥等。

不同的拓扑结构具有不同的特点和适用范围，可以用于不同的电力转换应用。

3. 控制策略拓扑控制是通过对电力电子器件的合理控制，实现对电力传输和转换过程中电流、电压、功率等参数的精确控制。

常见的控制策略有PWM调制、频率调制、谐振控制等。

这些策略能够实现精确的电力控制，提高电力转换的效率和稳定性。

二、电力电子拓扑控制的应用领域1. 交流电力传输系统电力电子拓扑控制在交流电力传输系统中起着重要的作用。

通过控制拓扑结构的开关状态和控制策略，可以实现对电力电压和电流的精确调节和控制，提高电力传输的稳定性和可靠性。

2. 直流电力转换系统电力电子拓扑控制在直流电力转换系统中也有广泛的应用。

例如，电力电子变流器可以将直流电能转换为交流电能，通过电力电子拓扑控制实现对电压和频率的精确调节。

直流电力转换系统广泛应用于风能、太阳能等可再生能源发电系统中。

3. 高效电力转换设备电力电子拓扑控制在高效电力转换设备中具有重要的应用价值。

例如，电力电子变频器可以实现对交流电动机的转速和转矩的精确控制，提高电动机的效率和性能。
