球团矿生产原理及工艺(PPT65页)

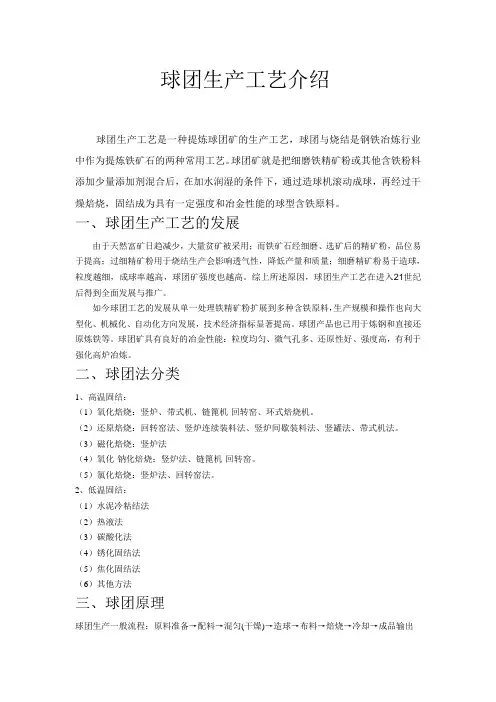

球团生产工艺介绍球团生产工艺是一种提炼球团矿的生产工艺，球团与烧结是钢铁冶炼行业中作为提炼铁矿石的两种常用工艺。

球团矿就是把细磨铁精矿粉或其他含铁粉料添加少量添加剂混合后，在加水润湿的条件下，通过造球机滚动成球，再经过干燥焙烧，固结成为具有一定强度和冶金性能的球型含铁原料。

一、球团生产工艺的发展由于天然富矿日趋减少，大量贫矿被采用；而铁矿石经细磨、选矿后的精矿粉，品位易于提高；过细精矿粉用于烧结生产会影响透气性，降低产量和质量；细磨精矿粉易于造球，粒度越细，成球率越高，球团矿强度也越高。

综上所述原因，球团生产工艺在进入21世纪后得到全面发展与推广。

如今球团工艺的发展从单一处理铁精矿粉扩展到多种含铁原料，生产规模和操作也向大型化、机械化、自动化方向发展，技术经济指标显著提高。

球团产品也已用于炼钢和直接还原炼铁等。

球团矿具有良好的冶金性能：粒度均匀、微气孔多、还原性好、强度高，有利于强化高炉冶炼。

二、球团法分类1、高温固结：（1）氧化焙烧：竖炉、带式机、链篦机-回转窑、环式焙烧机。

（2）还原焙烧：回转窑法、竖炉连续装料法、竖炉间歇装料法、竖罐法、带式机法。

（3）磁化焙烧：竖炉法（4）氧化-钠化焙烧：竖炉法、链篦机-回转窑。

（5）氯化焙烧：竖炉法、回转窑法。

2、低温固结：（1）水泥冷粘结法（2）热液法（3）碳酸化法（4）锈化固结法（5）焦化固结法（6）其他方法三、球团原理球团生产一般流程：原料准备→配料→混匀(干燥)→造球→布料→焙烧→冷却→成品输出球团焙烧过程：干燥→预热→焙烧→均热→冷却四、球团工艺流程图球团车间平面分布图新配料料场新配-1新配-2新配-3新配-4新配-5老配-2老配-1老配料仓老配-3老配-4烘干出料润磨出料润磨 室1#烘干室1#水泵房办公室休息室球-4球-1造球室成-11#落地仓1#链板1#环冷机1#回转窑1#链篦机1#布料球-3球-2返-3返-2返-6返-5返-4球-62#布料2#链篦机2#回转窑2#环冷机2#链板成-3成-42#落地仓维修区域维修值班室球-5球 -5 转 运站老配料料场2#水泵房喷煤系统2#烘干室主控楼北五、球团生产工艺的主要内容球团矿是细磨铁精矿或其它含铁粉料造块的又一方法。

烧结厂球团工艺简介及生产流程图德晟金属制品有限公司烧结厂建设1座12m2竖炉，利用系数6.3t/m2•h，年产酸性球团矿60万t。

车间组成及工艺流程1.1车间组成车间组成：配料室、烘干机室、润磨室、造球室、生筛室、转运站、焙烧室、带冷机通廊、成品缓冲仓、风机房、煤气加压站、软水站、高低压配电室等。

1.2工艺流程工艺流程图见付图1.2.1精矿接受与贮存竖炉生产主要原料为磁铁矿精粉，对铁精粉化学成分要求是进厂铁精粉化学成分精矿进料采用汽车输送，汽车将精矿粉卸到下沉式精矿堆场，经抓斗吊运至配料仓。

1.2.2膨润土接受与贮存竖炉对膨润土化学成分要求是：进厂膨润土化学指标袋装膨润土用汽车运入，储存在膨润土库，由库内设的电葫芦将袋装膨润土运至膨润土配料仓平台，由人工抖袋将膨润土卸到膨润土配料仓。

1.2.3配料系统配料矿槽采用单列配置，4个精矿配料仓，容积100m3，储量8.8h，三用一备；2个膨润土仓，膨润土仓为一用一备。

配料室为地下结构。

采用自动重量配料，根据设定的给料量和铁精粉与膨润土的配比，自动调节给料量。

铁精粉通过仓下2m圆盘给料机和配料皮带秤配料。

膨润土通过螺旋给料机和螺旋秤配入皮带。

圆盘给料机和螺旋给料机采用变频控制。

并且尽量做到铁精矿与膨润土两料流首尾重合。

在配料室膨润土落料点处和膨润土设抽风除尘，采用布袋除尘器，布袋除尘器采用反吹清灰方式。

设置铁精粉仓库和膨润土库。

铁精粉仓库能容纳约9天的用量，下沉式结构，铁精粉采用抓斗吊上料，设置2台10t抓斗吊。

膨润土库用来堆放袋装膨润土，膨润土设电葫芦环形轨道由电葫芦将袋装膨润土吊运至膨润土配料仓顶平台，人工抖袋卸料至膨润土配料仓。

1.2.4原料干燥系统精矿进厂水分为10.5%左右，不能满足造球对精矿水分要求，因此设计中采用了干燥工艺，将精矿中水分部分脱除，以保证铁精矿水份满足造球工序的要求。

需干燥的湿精矿粉经配料胶带机运至干燥窑，物料干燥后经胶带机运至造球前料仓。

球团生产的基本原理1、造球的理论基础：造球又称滚动成球，它是球团矿生产中的第一道工序，而且是重要的基本工序之一，因此生球质量的好坏在很大程度上决定成品球的质量，例如生球的大小，水分，机械强度，热稳定性和化学组成等的波动，会严重影响下一步工序。

而生成球的质量除与工艺过程有关外，还取决于原料的物理、化学性质和准备方法。

细磨物料在造球设备中被水润湿后，通过机械力和毛细力的作用而成球。

并且，由于存在毛细压力、颗粒之间的摩擦力及分子引力等，使生球具有一定的机械强度。

各种物料成球性能的好坏是不相同的，这与物料的表面性质和它与水的亲和能力有关。

2、水分在成球过程中的作用：在造球过程中水是一种很好的粘结剂，在适宜的颗粒特性得到保证的前提下，能否造出好的生球在程度上取决于加水量，同时，颗粒特性对生球强度的影响，只有在最佳水分条件下，才能显示得出来，所以颗粒特性和最佳水分是造球的两个关键因素。

3、生球形成的连接机理一、主要连接力对于颗粒物料，使之成生球的力是自然力（或物理力）和应用力两种。

对于造块有用的自然力有：（1）固体颗粒之间的范德华力、磁力和静电力；（2）颗粒之间相互作用的摩擦力；（3）不能自由移动的连接桥中的附着力和内聚力；（4）由于液相存在的界面力和毛细力。

生球靠物理力使颗粒维持在一起，而这些物理力的大小决定于颗粒的尺寸、表面荷电、结晶构造、颗粒的接近程度和添加剂的种类及数量。

当液体存在并完全润湿固体颗粒表面时，主要的物理力是颗粒间气-液界面的表面张力所引起的毛细压力。

同时，为了使物理力能对成球起到作用，就要借助机械力使湿颗粒彼此相接处，即在一个合适的设备中，通过滚动、转动、搅拌、润磨、揉和及挤压的方式使物料作机械运动，使颗粒相互接触。

湿颗粒的造球或制粒，是利用物料在圆筒、圆盘或圆锥造球机内，受到滚动和搅拌，物料的滚动行为决定于物料的物理、化学性质和造球设备的工艺参数。

二、细磨物料在成球过程中的行为细磨散状物料在造球过程中，首先形成球核，然后球核长大，主要是以成层或凝结的方式长大。
