RC串联电路暂态过程的研究

rc电路暂态过程实验报告RC 电路暂态过程实验报告一、实验目的1、观察 RC 电路在充放电过程中电容电压和电流的变化规律。

2、掌握时间常数τ 的测量方法。

3、了解 RC 电路暂态过程对脉冲信号的响应。

二、实验原理1、 RC 电路的充电过程当 RC 串联电路接通直流电源 E 时，电源通过电阻 R 向电容 C 充电，电容两端的电压 uC 逐渐上升。

在充电过程中，电容电压 uC 随时间 t的变化规律为：＼u_{C} ＝ E(1 e^｛＼frac{t}｛RC}｝）＼其中，RC 称为时间常数τ ，它决定了充电过程的快慢。

充电电流 iC 为：＼i_{C} ＝＼frac{E}｛R}e^｛＼frac{t}｛RC}｝＼2、 RC 电路的放电过程充电结束后，将 RC 电路的电源断开，电容 C 通过电阻 R 放电。

在放电过程中，电容电压 uC 随时间 t 的变化规律为：＼u_{C} ＝ Ee^｛＼frac{t}｛RC}｝＼放电电流 iC 为：＼i_{C} ＝＼frac{E}｛R}e^｛＼frac{t}｛RC}｝＼三、实验仪器与设备1、直流稳压电源2、示波器3、电阻箱4、电容箱5、导线若干四、实验内容与步骤1、连接实验电路按照电路图连接 RC 串联电路，将电阻箱和电容箱分别设置为预定的值，如 R ＝100Ω，C ＝100μF。

2、观察充电过程接通直流电源，用示波器观察电容电压 uC 的变化。

调整示波器的时间和电压刻度，使波形清晰可见。

记录充电过程中电容电压达到稳定值的时间。

3、观察放电过程充电完成后，断开电源，观察电容放电过程中电压的变化。

同样记录放电过程中电容电压下降到初始值一半的时间。

4、改变电阻和电容的值分别改变电阻 R 和电容 C 的值，如 R ＝200Ω，C ＝200μF，重复上述实验步骤，观察充电和放电过程的变化。

5、测量时间常数τ根据实验数据，通过测量电容电压从初始值上升到稳定值的 632%（或从稳定值下降到 368%）所经过的时间，计算时间常数τ ，并与理论值进行比较。

rc串联电路暂态过程研究操作要点及注意事项一、引言RC串联电路是电子学中常见的基本电路之一，其暂态过程研究对于理解电路的稳定性、响应速度等方面具有重要意义。

本文将从实验操作要点和注意事项两个方面来详细介绍RC串联电路暂态过程研究的相关内容。

二、实验操作要点1. 实验器材准备：需要准备示波器、函数信号发生器、数字万用表等设备，以及电阻和电容等元件。

2. 电路搭建：根据实验要求，按照图示进行RC串联电路的搭建，并注意接线的正确性。

3. 实验参数设置：根据实验要求，设置函数信号发生器输出频率和幅值等参数，并记录下来。

4. 实验数据采集：使用示波器观测并记录下RC串联电路中各节点的电压变化情况，并使用数字万用表测量相关参数。

5. 数据分析处理：根据采集到的数据进行分析处理，得出相关结论。

三、注意事项1. 保持实验环境干净整洁：在进行实验时应保持实验环境干净整洁，尽量避免灰尘和杂物进入设备内部影响实验结果。

2. 注意电路接线的正确性：在搭建RC串联电路时，应注意接线的正确性，以避免短路、开路等情况出现。

3. 注意器材使用安全：在使用示波器、函数信号发生器等设备时，应注意安全使用，避免对人和设备造成伤害。

4. 注意测量精度：在进行数据采集和测量时，应注意测量精度，尽可能减小误差对实验结果的影响。

5. 注意数据处理方法：在进行数据分析处理时，应选择合适的方法，并注意数据处理过程中的误差和不确定性。

四、结论通过以上实验操作要点和注意事项的介绍，我们可以更加全面地了解RC串联电路暂态过程研究的相关内容。

在实验中需要注意保持实验环境干净整洁、正确接线、安全使用器材、精确测量和合理数据处理等方面。

通过对采集到的数据进行分析处理，我们可以得出相关结论，并进一步深入理解RC串联电路暂态过程的特点和规律。

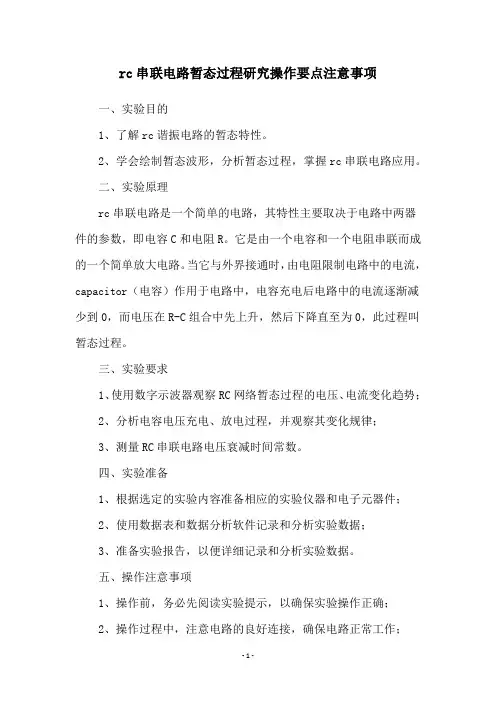

rc串联电路暂态过程研究操作要点注意事项
一、实验目的
1、了解rc谐振电路的暂态特性。

2、学会绘制暂态波形，分析暂态过程，掌握rc串联电路应用。

二、实验原理
rc串联电路是一个简单的电路，其特性主要取决于电路中两器件的参数，即电容C和电阻R。

它是由一个电容和一个电阻串联而成的一个简单放大电路。

当它与外界接通时，由电阻限制电路中的电流，capacitor（电容）作用于电路中，电容充电后电路中的电流逐渐减少到0，而电压在R-C组合中先上升，然后下降直至为0，此过程叫暂态过程。

三、实验要求
1、使用数字示波器观察RC网络暂态过程的电压、电流变化趋势；
2、分析电容电压充电、放电过程，并观察其变化规律；
3、测量RC串联电路电压衰减时间常数。

四、实验准备
1、根据选定的实验内容准备相应的实验仪器和电子元器件；
2、使用数据表和数据分析软件记录和分析实验数据；
3、准备实验报告，以便详细记录和分析实验数据。

五、操作注意事项
1、操作前，务必先阅读实验提示，以确保实验操作正确；
2、操作过程中，注意电路的良好连接，确保电路正常工作；
3、使用数字示波器观察电压、电流变化的趋势，以便分析暂态过程；
4、电容充放、电压衰减波形绘制要符合实际情况，并要绘制规范电路图；
5、实验前准备好实验报告，以便实验结果详细记录和分析；
6、所有仪器和材料要放在静电安全的地方，以防止仪器损坏或静电放电。

实验：R-L-C电路的暂态研究A实验原理：1 RC串联电路的暂态过程：当t=0时，方波电压u(t)从0耀变到E。

这时电路通过R对电容C充电。

由于电容两端的电压u c不能突变，上升必须经过一个充电过程。

这就是电路的暂态过程。

设电路中的充电电流为，则，因此电路回路方程是1方程1是一个微分方程。

考虑t=O时u c=0V的初始边界条件，则方程的解是：23这就是电路的充电过程，u c与i均呈指数规律变化，只是u c随时间的增加而增加；i随时间的增加而减小。

如果当u(t)从E突变为0V，这时电路处于放电过程，方程是：4考虑t=0时u C=E 的初始条件，方程的解为：56由解可以知道u c与I仍然是呈指数规律变化，u c随时间的增加而减小；i随时间的增加而减小，而且方向相反。

经研究可知。

对于RC串联电路它的充放电过程快慢均由时间常数决定，的物理含义是指：当电容上的电压从0上升到E的倍，即0.63时所需要的时间。

或者电容上的电压从E减小到E的倍，即0.36时所需要的时间。

2 RLC串联电路的暂态过程：由基而尔霍夫电路定律可以知道；7即 8因为u(t)是一方波信号，当u(t)=E时电路处于充电状态；u(t)=0V时处于放电状态。

以放电状态作为研究状态，则8式中的u(t)=0V，假设初始条件t=0 u C=E，方程按RLC取值的不同，可以成三种情况讨论：A：，电路呈阻尼振荡状态方程的解是：9其中 1011图就是振荡波形图,为了对阻尼振荡状态有明确的了解，特分析以下几个物理参数。

1）时间常数：的物理意义是代表振幅衰减快慢的程度。

被称为衰减系数，可以从波形上任找一振幅定为研究的起始量，时间定为, 振幅标号N，由9式可以知道：12设振荡周期是T，当振幅为时：13因为，因此13式可以改写成：14由12，14式可以知道：，进一步求得：152) 振荡园频率与振荡周期T：在RLC电路中，L，C都是储能元件，能量可以可逆转换，电路振荡衰减是由于存在耗能元件R，从公式11可以知道，如果将电阻R取得非常小，使，则由公式11可知：16正好是LC电路的固有频率，由于，那么周期为：173）品质因素Q：品质因素Q值的物理意义是电路中储能与每周期内耗能量之比的倍：19合并19与10式得： 20B：当时，电路处于临界阻尼状态，由11式可以知道这时，电路正好满足不振荡条件，此时衰减最快。

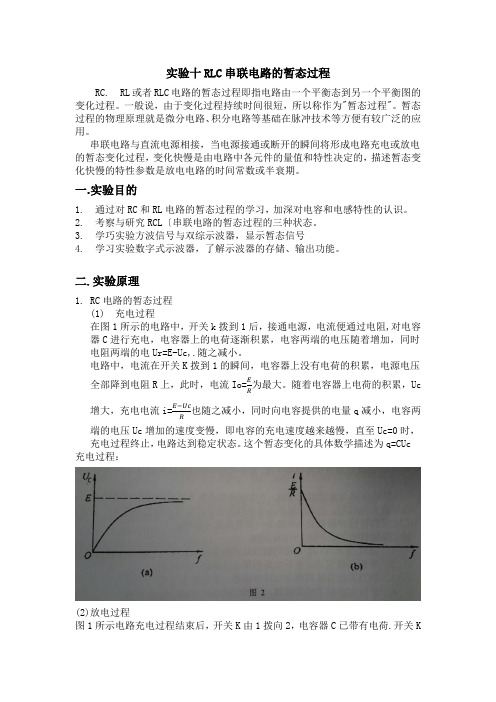

实验十RLC串联电路的暂态过程RC. RL或者RLC电路的暂态过程即指电路由一个平衡态到另一个平衡图的变化过程。

一般说，由于变化过程持续时间很短，所以称作为"暂态过程"。

暂态过程的物理原理就是微分电路、积分电路等基础在脉冲技术等方便有较广泛的应用。

串联电路与直流电源相接，当电源接通或断开的瞬间将形成电路充电或放电的暂态变化过程，变化快慢是由电路中各元件的量值和特性决定的，描述暂态变化快慢的特性参数是放电电路的时间常数或半衰期。

一.实验目的1. 通过对RC和RL电路的暂态过程的学习，加深对电容和电感特性的认识。

2. 考察与研究RCL〔串联电路的暂态过程的三种状态。

3. 学巧实验方波信号与双综示波器，显示暂态信号4. 学习实验数字式示波器，了解示波器的存储、输出功能。

二.实验原理1.RC电路的暂态过程(1) 充电过程在图1所示的电路中，开关k拨到1后，接通电源，电流便通过电阻,对电容器C进行充电，电容器上的电荷逐渐积累，电容两端的电压随着增加，同时电阻两端的电Ur=E-Uc,.随之减小。

电路中，电流在开关K拨到1的瞬间，电容器上没有电荷的积累，电源电压全部降到电阻R上，此时，电流Io=E为最大。

随着电容器上电荷的积累，UcR也随之减小，同时向电容提供的电量q减小，电容两增大，充电电流i=E−UcR端的电压Uc增加的速度变慢，即电容的充电速度越来越慢，直至Uc=0时，充电过程终止，电路达到稳定状态。

这个暂态变化的具体数学描述为q=CUc 充电过程：(2)放电过程图1所示电路充电过程结束后，开关K由1拨向2，电容器C已带有电荷.开关K拨向2的瞬时Uc=E.电流最大Io=E，随后，电容上的电荷通过R开始放电,Uc减R小，放电电流i也随之减小，这就使得Uc减小的速度放慢。

放电过程的数学描述为Uc+Ir=02.RL电路的暂态过程电流由0由增长到一定过程后，才达到稳定状态，这个过程也是一个指数变化的过程。

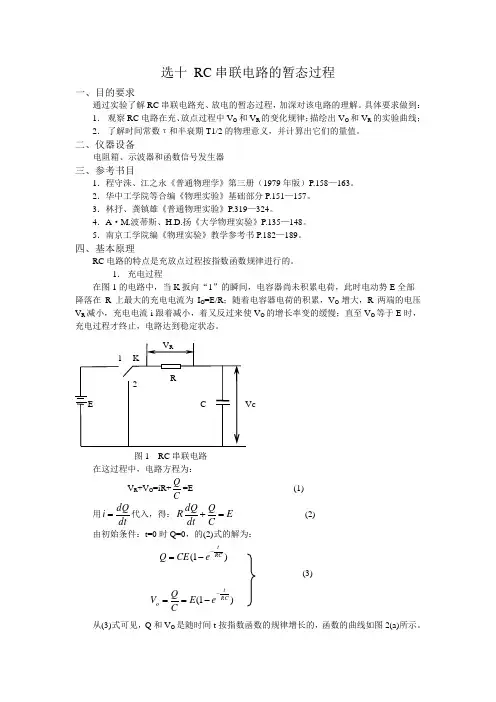

选十 RC 串联电路的暂态过程一、目的要求通过实验了解RC 串联电路充、放电的暂态过程，加深对该电路的理解。

具体要求做到： 1． 观察RC 电路在充、放点过程中V O 和V R 的变化规律；描绘出V O 和V R 的实验曲线； 2． 了解时间常数τ和半衰期T1/2的物理意义，并计算出它们的量值。

二、仪器设备电阻箱、示波器和函数信号发生器三、参考书目1．程守洙、江之永《普通物理学》第三册（1979年版）P.158—163。

2．华中工学院等合编《物理实验》基础部分P.151—157。

3．林抒、龚镇雄《普通物理实验》P.319—324。

4．A ·M.波蒂斯、H.D.扬《大学物理实验》P.135—148。

5．南京工学院编《物理实验》教学参考书P.182—189。

四、基本原理RC 电路的特点是充放点过程按指数函数规律进行的。

1． 充电过程在图1的电路中，当K 扳向“1”的瞬间，电容器尚未积累电荷，此时电动势E 全部 降落在R 上最大的充电电流为I O =E/R ；随着电容器电荷的积累，V O 增大，R 两端的电压V R 减小，充电电流i 跟着减小，着又反过来使V O 的增长率变的缓慢；直至V O 等于E 时，充电过程才终止，电路达到稳定状态。

图1 RC 串联电路在这过程中，电路方程为：V R +V O =iR+CQ=E (1) 用dt dQ i =代入，得：E CQ dt dQ R =+ (2)由初始条件：t=0时Q=0，的(2)式的解为：)1(RCteCE Q --=(3))1(RC to e E CQV --==从(3)式可见，Q 和V O 是随时间t 按指数函数的规律增长的，函数的曲线如图2(a)所示。

C相应可得： RCte RE dt dQ i -==(4) RCt EeiR -==R V式(4)表明，充电电流i 和电阻电压V R 是随着时间t 按指数规律衰减的；起函数曲线(a) (b) 图2 电容器充电时的函数曲线 如图2(b)所示。

实验二十 RLC 串联电路的暂态过程电路的暂态过程就是当电源接通或断开后的“瞬间”，电路中的电流或电压非稳定的变化过程。

电路中的暂态过程不可忽视，在瞬变时某些部分的电压或电流可能大于稳定状态时最大值的好几倍，出现过电压或过电流的现象，所以如果不预先考虑到暂态过程中的过渡现象，电路元件便有损伤甚至毁坏的危险。

另一方面，通过暂态过程的研究，还可以从积极方面控制和利用过渡现象，如提高过渡的速度，可以获得高电压或者大电流等。

【实验目的】1．研究RC 串联电路的暂态特性。

2．研究RLC 串联电路的暂态特性。

3．加深R 、L 和C 各元件在电路中的作用。

【预习重点】1．RC 电路、RLC 电路的暂态特性。

2．电阻、电容元件的功能。

3．示波器的原理和使用方法。

【实验原理】1．RC 串联电路RC 串联电路的暂态过程就是当电源接通或断开后的“瞬间”，电路中的电流或电压非稳定的变化过程。

将电阻R 和电容C 串联成如20-1所示的电路图，当K 与“1”接通时，其充电方程为： q iR E C+= （20.1） 或写成 dq q R E dt C+= （20.2）图20-1 RC 串联电路的暂态过程示意图上述方程的初始条件是0)0(q =，因此可以解出式（20.2）的解/(1)t q Q e τ-=- （20.3） 式中 τ（RC ）称为RC 串联电路的时间常数，单位为秒；Q （EC =）为电容器C 端电压为E 时所贮藏的电荷量大小，单位为库仑；q 为t 时刻电容器贮藏的电荷量。

由式（20.3）可计算出电容和电阻两端的电压与时间关系的表达式：//(1)t c U q C E e τ-==- （20.4）/t R dq U REe dt τ-== （20.5） 当K 与“0”接通时，放电方程为：10dq R q dt C+= （20.6） 根据初始条件 (0)q Q EC ==，可以得到/t q Q e τ-= （20.7）/t C U E e τ-= （20.8）/t R U E e τ-=- （20.9）由上述公式可知，C U ，R U 和q 都按指数变化，τ值越大，则C U 变化越慢，即电容的充电或放电越慢。

rc串联电路暂态过程研究充电曲线终值与放电曲线初始值低于电源输出电压的原因RC串联电路是电子学中的一种基本电路，在许多电子应用中都有广泛应用。

它由一个电阻R和一个电容C组成，当电路接入电源时，电容器开始充电并在时间t后达到稳态。

反之，当电源被切断电路闭合时，电容器开始放电。

本文将探究RC串联电路暂态过程研究充电曲线终值与放电曲线初始值低于电源输出电压的原因。

1. RC电路的基本概念RC串联电路是由一个电阻R和一个电容C串联而成的电路。

当电容C在电路中充电的时候，电路的电压会逐步增加，而电容的电荷也逐渐积聚。

当电路中断电的时候，电容将从储存的电能中释放电荷，同时电压也会逐渐降低。

在电路中，电容代表一种可以储存电能的组件，而电阻则是限制电流流动的元件。

2. RC电路的充电过程在RC电路充电过程中，电源提供的电压会使电容器内积累电荷，直到达到与电源电压相同的电压值，此时电流将逐渐减小，直到电容器内电荷达到电源电压时电流停止流动，电容开始稳定充电。

在RC电路充电过程中，充电曲线反映了电容电压与时间的变化情况，可以通过公式进行计算，公式如下：Vc(t) = V(1-e^(-t/RC))其中，Vc(t)表示电容电压随时间变化的函数，V表示电源的电压，R为电阻值，C为电容容量，t为时间。

上述公式表明，在RC电路充电的初期，电容器的内部电压增长较快，但是在快速充电后其充电速度会减缓，最终会达到电源电压的稳态充电状态。

因此，在充电曲线中，充电时间越长，充电曲线所接近的稳态电压就越高。

3. RC电路的放电过程在RC电路中，电容的放电过程与充电过程相似，唯一的区别在于电池已经脱离电路。

在放电过程中，电容器会释放存储在其中的电荷，电容电压也随着时间的推移而减少。

在放电过程中，放电曲线以相同的公式计算，但是使用不同的初值。

可以使用以下公式进行计算：Vc(t) = V(1-e^(-t/RC))其中，Vc(t)表示电容器在时间t时的电荷状态，V表示电源的电压，R为电阻值，C为电容容量，t为时间。
