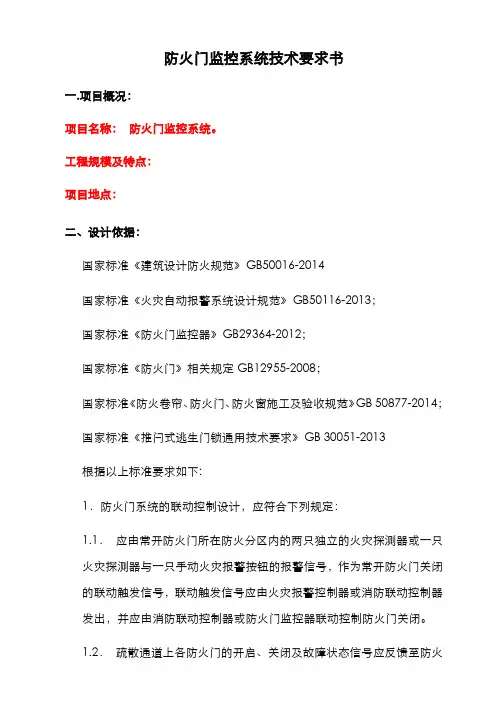

防火门监控系统技术要求书一.项目概况：项目名称：防火门监控系统。

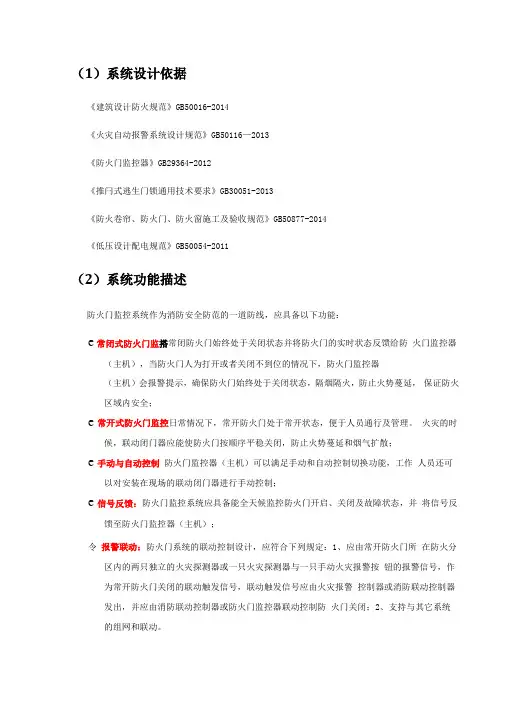

工程规模及特点：项目地点：二、设计依据：国家标准《建筑设计防火规范》GB50016-2014国家标准《火灾自动报警系统设计规范》GB50116-2013；国家标准《防火门监控器》GB29364-2012；国家标准《防火门》相关规定GB12955-2008；国家标准《防火卷帘、防火门、防火窗施工及验收规范》GB 50877-2014；国家标准《推闩式逃生门锁通用技术要求》GB 30051-2013根据以上标准要求如下:1．防火门系统的联动控制设计，应符合下列规定：1.1．应由常开防火门所在防火分区内的两只独立的火灾探测器或一只火灾探测器与一只手动火灾报警按钮的报警信号，作为常开防火门关闭的联动触发信号，联动触发信号应由火灾报警控制器或消防联动控制器发出，并应由消防联动控制器或防火门监控器联动控制防火门关闭。
门监控器。
2.推闩式逃生门锁设计，应符合下列规定：2.1 人员密集场所内平时需要控制人员随意出入的疏散门和设置门禁系统的住宅、宿舍、公寓建筑的外门，应保证火灾时不需使用钥匙等任何工具即能从内部易于打开，并应在显著位置设置具有使用提示的标志，即必须设置推闩式逃生门锁系统；2.2．疏散通道上的常闭式防火门在紧情况下能够通过推闩的方式开门。
2.3．常闭式防火门在开启时能发出“这里是紧急出口非紧急情况下请勿使用、紧急出口已经打开请迅速撤离”等语音提示。
2.4. 报警提示音可通过与其相连的控制设备或自身需授权的复位装置进行复位(消音)；2.5. 具有电源正常工作状态和欠电压状态指示；2.6. 对接收与反馈信号输入、输出端口应采取电隔离措施。
2.7．常闭式防火门的开启、关闭及故障状态信号能反馈至防火门监控器。
3. 需专业公司依据技术要求书进行防火门监控系统深化设计，经原设计单位认可后，方可实施。

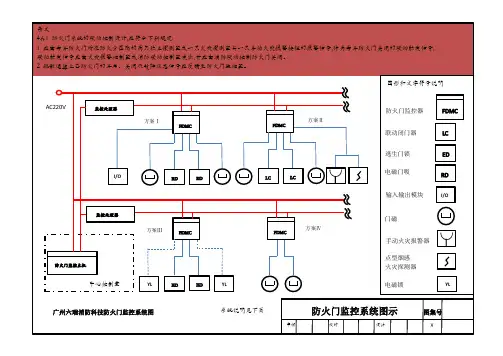

三、防火门监控系统组成和范围3.1防火门监控系统组成：防火门监控主机、防火门监控分机、防火门监控器、防火门闭门器（常开）、逃生门锁（常闭）、和线路。
具体详见图纸主要设备表，按图纸及工程要求完成深化设计、设备制造、运输、指导安装，配合调试试运行、培训及售后服务等工作。
3.2防火门闭门器（常开）、逃生门锁（常闭）、智能监控门磁、防火门监控器、防火门监控主机系统组件须全部采用同一生产厂家的产品，严禁不同生产厂家的产品混用。
3.3所购置设备凡属于消防设备应具有国家消防部门型式检验报告和防火门监控系统相关产品所涉及的国家最新要求检测的证明资料，通用设备应为国家或国际优质合格产品。
防火门闭门器使用寿命必须达30万次以上一级产品的标准，必须具备3C认证并通过国家型式检验。
提供防火门监控系统相关产品检验报告等证明资料。
3.4 与其他专业接口要求3.4.1与供电专业接口由专业公司提供电源到防火门监控器上端，每台防火门监控器需提供AC220V，50Hz/20W消防电源。
3.4.2与消防自动报警系统接口由火灾报警系统统一设计和提供相对应防火分区内的无源干触点信号。
3.4.3与防火门接合防火门必须安装到位后，再由专业施工单位加装防火门监控系统。
四、产品要求1、防火门监控器防火门监控器是检测并控制防火门开启、关闭及故障状态（其中故障状态包括闭门器故障、门被卡住后未关门到位的故障等）的控制装置，同时也是中心控制室或火灾自动报警系统FAS（Fire Automation Alarm System）连接前端防火门闭门器、逃生门锁等装置的桥梁和纽带。
防火门监控器应适用于有电控装置的防火门闭门器的常开防火门，而且还适用于装有逃生门锁系统的常闭式防火门。
防火门监控器能对防火门的各种状态进行记录并传输到中控室或反馈到FAS，同时，可以通过通讯总线接收来自中控室的消防指令，也可以通过防火门监控器的消防输入端口接受来自FAS的消防信号。
当收到消防指令或信号时，防火门监控器释放电控装置使常开防火门顺序关闭，达到隔离火源和防止串烟的目的；防火门监控器释放受控常闭式防火门的电控装置，达到室内人员可以一推就能逃出去的目的。
为了使防火门监控系统及所连接设备的正常运行，确保能给所连接的设备提供3小时以上的电源以及更真实准确的记录储存防火门各种状态信息。
防火门监控器应设置在所监控的防火门附近，对防火门开关状态进行实时监控，对处于非正常状态下的防火门给出报警提示。
1 基本功能1)防火门监控器应设置在所监控的防火门附近，对防火门开关状态进行实时监控，对处于非正常状态下的防火门给出报警提示。
2)监控器主电源应采用AC220V、50Hz交流电源，电源线输入端应设接线端子。
3)监控器为其连接的电动闭门器、释放器和门磁开关供电时，供电电压应采用DC24V；电动闭门器、释放器和门磁开关与监控器的接口参数应一致。
4)监控器应设有保护接地端子。
5)监控器使用中文显示信息。
6)监控器应能显示与其连接的电动闭门器和释放器的开、闭状态，并应有专用状态指示灯。
7)监控器应能直接控制与其连接的每个电动闭门器和释放器的工作状态，并设启动总指示灯，启动信号发出时，应点亮该显示灯。
8)监控器应能接收来自火灾自动报警系统的火灾报警信号，并在30s内向电动闭门器或释放器发出启动信号，点亮启动总指示灯。
9)监控器应在电动闭门器、释放器或门磁开关动作后10s内收到反馈信号，并应有反馈灯光指示，指示名称或部位，反馈光指示应保持至受控设备恢复；发出启动信号后10s内未收到要求的反馈信号时，应使启动总指示灯闪亮，并显示相应电动闭门器、释放器或门磁开关的部位，保持至监控器收到反馈信号。
10)监控器应有防火门故障状态总指示灯，防火门处于故障状态时，该指示灯应点亮，并发出声光报警信号。
声信号的声压级（正前方1m处）应为65dB～85dB；故障声信号每分钟至少提示1次，每次持续时间应为1s～３s。
11)监控器应能记录与其连接的防火门的状态信息（包括防火门地址，开、闭和故障状态及相应的时间等），记录容量不应少于10 0000条，并具有将上述信息上传的功能。
2 自检功能监控器应能对其音响部件及状态指示灯、显示器进行功能检查。
监控器执行自检时，应不造成与其相连的外部设备动作。
3 备用电源功能监控器应配有备用电源，并符合下述要求：1)备用电源应采用密封、免维护充电电池。
2)电池容量应保证监控器在下述情况下正常可靠工作3h：a)监控器处于通电工作状态；b)提供防火门开启以及关闭所需的电源。
3)有防止电池过充电、过放电的功能；在不超过生产厂规定的电池极限放电情况下，应能在24h内完成对电池的充电。
4 监控器应有主、备电源转换功能。
主、备电源的工作状态应有指示，主、备电源的转换应不使监控器发生误动作。
5 故障报警功能有下述故障时，监控器应在100s内发出与报警信号有明显区别的声、光故障信号，故障声信号应能手动消除，再有故障信号输入时，应能再启动；故障光信号应保持至故障排除：1)监控器的主电源断电；2)监控器与电动闭门器、释放器、门磁开关间连接线断路、短路；3)电动闭门器、释放器、门磁开关的供电电源故障；4)备用电源与充电器之间的连接线断路、短路；技术指标电源输入：90—260VAC。
额定功率：20W。
熔断器规格：250V/0.3A。
闭门器供电电压：24VDC。
闭门器供电最大输出电流：150mA * 2路。
输出保护电流：250mA/路。
后备电池标称电压：3.7V。
后备电池标称容量：10AH。
充电电流：<=1500mA。
最长充电时间：<15H。
记录存储空间：50万条。
报警声压：65DB~85DB。
备电电池续航时间：不小于3小时（两路24V各250欧负载）。
主电/备电切换时间：0秒（无缝切换）。
每路RS485通讯总线最大防火门监控器数量：128台。
产品指标防火门监控器应符合国家消防产品的要求，能达到国家消防产品检验检测的标准，并能提供国家相关部门所提供的检测依据（如型式检验报告等）。
2、防火门监控主机防火门监控主机是对防火门监控器进行信息集中处理、显示的装置触屏显示器不应小于22英寸,同时必须具有图文显示的功能。
基本功能1.显示下属防火门监控器的各种状态。
（故障、异常、动作、通讯故障等信息）2配置了后备电源，有过充过放电保护。
3主备电源无缝切换，当主电源停电后，后备电源自动无延时启动。
4为各种事件和操作提供了高达50万条的记录存储功能。
5.具有灵活配置的通讯接口，可以根据需要选配不同的通讯模块。
技术指标电源输入：220VAC。
备电电池续航时间：待机不小于3小时，报警状态下不少于0.5小时。
主电/备电切换时间：0秒（无缝切换）。
每台主机可下接不多于10000台防火门监控器3、具有定位与释放装置的防火门闭门器：平时保持常开的防火门在发生火灾时应及时关闭以阻绝烟雾扩散和隔断火情蔓延。
联动闭门器平时使门保持打开，火灾时防火门监控器收到消防信号后，控制联闭门器自动断电关闭门或在失电情况下自动关闭门，联动闭门器具有门状态信号反馈功能，手动按动开关断电也可以将门关闭。
配合防火门监控器使用可以实现双扇门顺序关闭并反馈开门到位和关门到位的信号，功能及参数1、工作电压DC24V，低功耗CPU设计。
2、可远程控制断电自动关门，反馈门状态信号。
3、手动按动断电按钮实现本地断电关门。
4、门未开到位时，电磁部分不上电，节省电力。
5、使用寿命（次）：≥300 000。
6、具有防止电源反接保护功能，电源接反不会损坏电路。
7、具有消剩磁和消除反峰电动势设计。
8、左右门通用，无需现场改装。
门正反面均可安装。
使用方式1）门开启一定角度时，联动闭门器电磁部分自动上电，门保持开启并输出门状态信号。
2）防火门监控器收到消防信号后，联动闭门器左右门按顺序自动关门。
3）手动按动每个联动闭门器的手动断电接钮时，也可关闭门。
4）系统失电时，联动闭门器自动关闭。
5）手动强行关门。
具有定位与释放装置的防火门闭门器应符合国家消防产品的要求，能达到国家消防产品检验检测一级产品的标准，并能提供国家相关部门所提供的检测依据（必须提供型式检验报告和3C证书）。
4、推闩式逃生门锁功能及参数：根据国家标准《推闩式逃生门锁通用技术要求》GB 30051-2013中的要求，推闩式逃生门锁系统的设计应优先满足火灾等紧急情况下快速疏散人员、保障生命安全的需求。
同时应能提供和国家标准相一致的型式检验报告，不能以“防火锁”的检验报告相替代。
同时推闩式逃生门锁为逃生产品，关系到人们的生命和财产安全，所以应为国家检验一级产品（使用寿命大于30万次）。
1、功能3.1.3 独立式安全控制与报警逃生门锁系统至少应具备以下第1～3项功能；联动式安全控制与报警逃生门锁系统至少应具备以下第1～4项功能；安全控制与报警逃生门锁系统还可同时具备以下第5、6项功能：1 在火灾等紧急情况下，能通过推闩方式迅速开启疏散门；2 系统开启机构在受到规定外力的作用下，能发出“这里是紧急出口，非紧急情况请勿使用，持续推压5秒钟以上，紧急门稍后可以推开”等提示语音；系统在接收到联动控制设备发出的火灾疏散执行信号时，能发出“这里是紧急出口，请迅速撤离”等提示语音；当安全疏散门被打开时，能发出“紧急出口已经打开”等提示语音；3 在安全疏散门被打开或联动式系统接收到联动控制设备所发出的火灾信号时，能发出提示疏散门所在位置的灯光指示，且在消防应急照明的照度条件下能在5m距离处清晰辨识；4 能与火灾自动报警系统或防盗报警系统联动，并实时反馈疏散门的启闭状态、报警状态、有效推闩动作等信号，接收来自消防控制室、防盗报警控制系统的信号指令，联动报警设备通过语音提示、灯光指示等功能主动引导人员疏散逃生；5 系统开启机构在受到规定外力的作用时，系统通过电磁锁等附属设备能使疏散门按照预先设定的时间延时开启，同时能启动语音提示、灯光指示功能，实现特定场所需要的防盗功能。
