可燃性气体检测仪的组成部分

常见气体检测仪的工作原理（1）可燃性气体检测仪采用全新一代低功耗高抗干扰型载体催化传感器。

它与二只固定电阻构成检测桥路。

当空气中含有可燃性气体扩散到检测传感器表面上，在传感器表面催化剂作用下迅速进行无焰燃烧，产生反应热使传感器的铂丝电阻值增大，检测桥路输出一个差压信号。

这个电压信号的大小与可燃性气体浓度成正比例关系。

它经过放大后，进行电压电流转换并把可燃性气体爆炸下限值以内的百分含量（%LEL）转换成4～20mA标准信号输出。

（2）氧气检测仪应用了伽伐尼原电池原理，其构造是在原电池内装置了阳极（铅）和阴极（银），以薄膜同外部隔开，当空气中的含氧气体透过此薄膜到达阴极，发生氧化还原反应。

传感器此时将有个与氧气浓度成正比关系的mV级电压输出，这个电压信号经放大后，进行电压电流转换并把氧气的百分比（0～30%）以内含量转换成4～20mA标准信号输出。

（3）有毒有害气体检测仪采用世界上先进的进口电化学传感器，它应用控制电位电解法原理，其构造是在电解池内安置了三个电极，即工作电极，对电极和参比电极，并施加以一定的极化电压，更换不同气体的传感器并改变极化电压数值，即可测量出不同的有毒有害气体。

被测气体透过薄膜到达工作电极，发生氧化还原反应，传感器此时将有一微小电流输出，此电流与有毒有害气体浓度成正比关系，这个电流信号经采样处理转变为电压，电压信号再经过放大后进行电压电流转换，并把有毒有害气体检测范围内的含量（ppm 值）转换成4～20mA标准信号输出。

有机挥发物采用世界优质的光离子气体传感器（PID），它采用光离子电离气体的原理进行气体检测的。

具体的说，就是使用离子灯产生的紫外光对目标气体进行照射/轰击，目标气体吸收了足够的紫光光能量后就会被电离，通过检测气体电离后产生的微小电流，即可检测出目标气体的浓度。

（4）二氧化碳检测仪采用了世界上先进的红外原理传感器，它是利用红外线的物理性质来进行测量的传感器，它包括光学系统，检测元件和光电检测元件。

可燃气体检测仪GB90GB90型可燃气体检测仪是一种便携式气体检测仪器，主要用于检测室内或现场的可燃气体浓度，能够快速准确地测定气体浓度，并通过声音、灯光等方式发出报警信号。

工作原理可燃气体检测仪的工作原理是基于半导体传感器技术，通过检测空气中的可燃气体浓度变化来实现气体的检测。

当检测到可燃气体浓度超过设定的报警阈值时，仪器会发出报警信号，提醒现场人员采取必要的措施。

技术参数GB90型可燃气体检测仪的技术参数如下：•检测范围：0-100%LEL•检测精度：±3%•响应时间：＜10秒•重复性误差：±2%•工作温度：-10℃至50℃•工作湿度：＜95%RH使用方法使用GB90型可燃气体检测仪时，需要按照以下步骤进行操作：1.打开电源开关，等待预热完成。

2.根据实际需要选择相应的检测范围。

3.将检测仪靠近需要检测的区域，确保探头贴合或进入被测气体。

4.进行气体浓度检测。

5.当检测到可燃气体浓度超过设定的报警阈值时，仪器会发出报警信号，提醒现场人员采取必要的措施。

注意事项在使用GB90型可燃气体检测仪时，需要注意以下事项：1.在进行检测前，需要确保仪器处于稳定状态，预热时间一般为数分钟。

2.使用时需要选择适当的检测范围，避免超出仪器的检测范围。

3.检测时需要将检测仪贴近被测气体，确保能够准确检测到气体浓度。

4.仪器需要定期进行校准以保证检测精度。

应用领域GB90型可燃气体检测仪可广泛应用于以下领域：1.工业生产现场，如化工厂、炼油厂等工业场所。

2.室内家庭环境监测，如检测煤气泄漏等。

3.消防安全检查，如检测建筑物的火灾隐患等。

结语GB90型可燃气体检测仪是一种非常实用的便携式气体检测仪器，能够快速准确地检测可燃气体浓度，为我们的生产和生活提供了有力的保障。

在使用过程中，需要注意安全事项并遵循相关操作规程，确保检测工作的顺利进行。

可燃气体检测仪的原理及使用可燃气体检测仪工作原理可燃性气体检测仪检测部分的原理是仪器的传感器接受检测元件与固定电阻和调零电位器构成检测桥路。

桥路以铂丝为载体催化元件，通电后铂丝温度上升至工作温度，空气以自然扩散方式或其它方式到达元件表面。

当空气中无可燃性气体时，桥路输出为零，当空气中含有可燃性气体并扩散到检测元件上时，由于催化作用产生无焰燃烧，使检测元件温度上升，铂丝电阻增大，使桥路失去平衡，从而有一电压信号输出，这个电压的大小与可燃性气体浓度成正比，信号经放大，模数转换，通过液体显示器显示出可燃性气体的浓度。

探测部分的原理是当被测可燃性气体浓度超过限定值时，经过放大的桥路输出电压与电路探测设定电压，通过电压比较器，方波发生器输出一组方波信号，掌控声，光探测电路，蜂鸣器发生连续声音，发光二极管闪亮，发出探测信号。

我们使用可燃气体检测仪要注意以下几个方面：1）可燃气体检测仪使用首先要弄清装置的泄漏点都有哪些，分析它们的泄漏方向、压力等因素，同时画出其探头位置的分布图，依据泄漏的严重程度分为Ⅰ、Ⅱ、Ⅲ三种等级。

（2）依据泄漏气体的密度，再结合空气流动趋势，综合成泄漏的立体流动趋势图，并在其流动的下游位置作出初始设点方案。

（3）依据所在场所的风向及气流方向等实在因素，判定如发生大量泄漏时，可燃气体的泄漏方向。

（4）讨论泄漏点的泄漏状态是微漏抑或喷射状。

假如是微漏，则设点的位置就要靠近泄漏点一些。

假如是喷射状，则要稍阔别泄漏点。

综合考虑这些情形，拟定出最后设点方案。

这样，这样就可以估算出来需要购置的数量及品种。

（5）对于有氢气泄漏的场所，应将检测器安装在泄漏点上方平面。

（6）假如场所存在较大可燃气体泄漏的可能，应依据有关规定每相距10—20m设一个检测点。

对于小型且不连续运转的泵房，需要注意发生可燃气体泄漏的可能性，多在下风口安装一台检测器。

（7）对于开放式可燃气体扩散逸出环境，假如缺乏良好的通风条件，也很简单使某个部位的空气中的可燃气体含量接近或达到爆炸下限浓度，不容忽视。

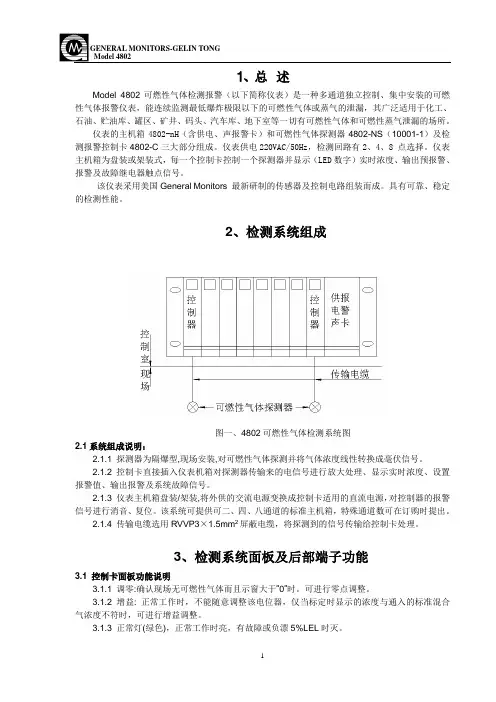

1、总述Model 4802可燃性气体检测报警（以下简称仪表）是一种多通道独立控制、集中安装的可燃性气体报警仪表，能连续监测最低爆炸极限以下的可燃性气体或蒸气的泄漏，其广泛适用于化工、石油、贮油库、罐区、矿井、码头、汽车库、地下室等一切有可燃性气体和可燃性蒸气泄漏的场所。

仪表的主机箱4802-nH（含供电、声报警卡）和可燃性气体探测器4802-NS（10001-1）及检测报警控制卡4802-C三大部分组成。

仪表供电220VAC/50Hz，检测回路有2、4、8 点选择。

仪表主机箱为盘装或架装式，每一个控制卡控制一个探测器并显示（LED数字）实时浓度、输出预报警、报警及故障继电器触点信号。

该仪表采用美国General Monitors 最新研制的传感器及控制电路组装而成。

具有可靠、稳定的检测性能。

2、检测系统组成Array图一、4802可燃性气体检测系统图2.1系统组成说明：2.1.1 探测器为隔爆型,现场安装,对可燃性气体探测并将气体浓度线性转换成毫伏信号。

2.1.2 控制卡直接插入仪表机箱对探测器传输来的电信号进行放大处理、显示实时浓度、设置报警值、输出报警及系统故障信号。

2.1.3 仪表主机箱盘装/架装,将外供的交流电源变换成控制卡适用的直流电源，对控制器的报警信号进行消音、复位。

该系统可提供可二、四、八通道的标准主机箱，特殊通道数可在订购时提出。

2.1.4 传输电缆选用RVVP3×1.5mm2屏蔽电缆，将探测到的信号传输给控制卡处理。

3、检测系统面板及后部端子功能3.1 控制卡面板功能说明3.1.1 调零:确认现场无可燃性气体而且示窗大于”0”时。

可进行零点调整。

3.1.2 增益: 正常工作时，不能随意调整该电位器，仅当标定时显示的浓度与通入的标准混合气浓度不符时，可进行增益调整。

3.1.3 正常灯(绿色)，正常工作时亮，有故障或负漂5%LEL时灭。

3.1.4 预报警灯(黄色)，浓度大于预报警值时灯亮。
