设备塔盘安装施工方案

  • 格式：doc
  • 大小：337.50 KB
  • 文档页数：14

中国南京YPC-BASF一体化石油化工基地

基础化学联合装置60万吨/年乙烯装置

设备塔盘安装

施工方案

（REV 2）

中国石化集团第四建设公司

扬巴乙烯工程项目经理部

编码：FCC—BCC/方案-066

重大

中国南京YPC-BASF一体化石油化工基地

基础化学联合装置60万吨/年乙烯装置

设备塔盘安装

施工方案

（REV 2）

编制：

校审：

批准：

中国石化集团第四建设公司

扬巴乙烯工程项目经理部

2003年11月24日

√

综合 一般

目 录

1 适用范围 ................................................. 1

2 编制依据 ................................................. 1

3 工程概况 ................................................. 1

4 施工工序 ................................................. 2

5 施工方法及质量保证措施 ................................... 2

6 施工记录表格 ............................................. 9

7 HSE管理措施 ............................................. 9

8 主要资源需求计划 ........................................ 10

1 适用范围

本方案适用于扬巴60万吨/年乙烯装置塔类设备内件塔盘的安装。

2 编制依据

1） 《化工塔类设备施工及验收规范》 HGJ211-85

2） 塔盘安装施工图

3） 石伟规范 PS-A01-R.1，PS-A10-R.1，PS-A11-R.1

4） 石伟函件 SWSO/YPSO/1481L、SWSO/YPSO/1588L

5） 相关施工方案 《塔盘吊装施工方案》

3 工程概况

3.1 工程简述

扬子石化—巴斯夫一体化基础化学联合装置乙烯装置共有16台塔类设备需安装塔盘，其外形尺寸及分布区域见下表：

序号 位号 名称 规格 区域 备注

1 C-210 急冷油分馏塔 φ9600/Φ9000/Φ8400×42900 320 7个人孔

2 C-220 急冷水塔 φ9500/ 6428×36600 320 5个人孔

3 C-240 轻燃料油分离塔 φ1100*8350 320 2个人孔

4 C-250 精馏液分离塔 φ1900*13600 320 2个人孔

5 C-260 水分离塔 φ1600/2400*14750 320 2个人孔

6 C-270 碱塔 φ3400*7950 320 2个人孔

7 C-340 碱洗塔 φ5400/3550*46510 330 7个人孔

8 C-360 低压脱丙烷塔 φ3300*46720 330 5个人孔

9 C-365 高压脱丙烷塔 φ3500/2300*38650 330 4个人孔

10 C-410 脱甲烷初分馏塔 φ3600/1400*41100 340 5个人孔

11 C-420 脱甲烷塔 φ2100/1700*46750 340 5个人孔

12 C-430 脱乙烷塔 φ3900/3400*46025 340 4个人孔

13 C-440 C2分离塔 φ3800*94250 340 7个人孔

14 C-530 C3分馏塔 φ4400*53810 350 4个人孔

15 C-540 C3精馏塔 φ5800*92100 350 8个人孔

16 C-560 脱丁烷塔 φ2300*34500 350 3个人孔

3.2 主要工程量

塔盘层数及重量如下：

序号 位号 塔盘层数 重量（t）

1 C-210 φ8400波纹塔盘10层，φ9000波纹塔盘10层

φ9600波纹塔盘4层 106

2 C-220 φ8500波纹塔盘8层，φ6400波纹塔盘10层 53

3 C-240 波纹塔盘10层 1.0

4 C-250 浮阀塔盘15层 3.0

5 C-260 波纹塔盘10层 1.0

6 C-270 波纹塔盘5层 3.0

7 C-340 波纹塔盘45层 27

8 C-360 浮阀塔盘46层，筛板塔盘18层 31

9 C-365 φ3500浮阀塔盘13层，φ2300浮阀塔盘24层，

φ2300筛板塔盘5层 19

10 C-410 φ1400筛板塔盘7层，φ3600筛板塔盘37层 30

11 C-420 φ1700筛板塔盘26层，φ2100筛板塔盘29层 14

12 C-430 φ3400浮阀塔盘19层，φ3900浮阀塔盘33层 42

13 C-440 波纹塔盘161层 208

14 C-530 波纹塔盘91层 95

15 C-540 波纹塔盘167层 302

16 C-560 浮阀塔盘44层 13

3.3 工程特点

本工程的特点是需安装的塔的数量多、直径大，塔盘层数多，每层塔盘零部件多，连接形式多种多样，塔内需分多层作业，安装难度大。

4 施工工序

5 施工方法及质量保证措施

5.1 塔盘验收，清点及预组装 施工准备 塔盘预组装 卷扬机布置

塔支撑件检查 塔盘安装

内部清理 检查确认 封通道板 质量共检点

设备封闭 开箱清点

安装条件确认 塔盘清洗确认

5.1.1 交付安装的塔盘必须符合设计和规范要求，并附有出厂合格证及安装说明书等技术文件。

5.1.2 塔盘开箱应在甲乙双方人员在场的情况下，对照装箱单及图样，按下列项目检查与清点，并作好检查记录，由S&W和YPEC代表签字确认：

1） 箱号，箱数及包装情况

2） 塔盘名称，规格，型号及材质

3） 塔盘的尺寸及数量

4） 塔盘表面损伤、变型及锈蚀状况

5.1.3 塔盘清洗：

按照BCC项目施工方案审核意见的要求需进行塔盘清洗，包括不锈钢塔盘焊点酸洗钝化，碳钢塔盘除锈、清洗及去除防锈油、油污等。

5.1.4 预组装

1） 预组装原则：

a) 每具塔的塔盘安装前都需进行预组装

b) 每具塔不同类型的塔盘都需进行预组装

c) 塔内分布器需进行预组装

2） 预组装方法：

在平整的地面或平台上，按照施工图将一层部件组装在一起，检查是否符合图纸要求，螺栓孔是否合适，每层部件是否齐全，无问题后按照位号、层号作好标识，并将连接件收好。

5.2 塔盘吊装方式

5.2.1 以下设备只能设卷扬机吊塔盘零部件

340区： C-440 350区： C-540

使用卷扬机能力为5t、慢速，配备φ15.5钢丝绳，设置地点现场定。

5.2.2 以下设备塔盘零部件的吊装原则上采用卷扬机，但是若有变化可选用适当吊车吊装

320区：C-210，C-220，C-240，C-250，C-260，C-270

330区：C-340，C-360，C-365

340区：C-410，C-420，C-430

350区：C-530，C-560

5.2.3 卷扬机与吊车都使用吊篮提升内件，卷扬机布置和吊篮的使用按照《塔盘吊装施工方案》进行。

5.3 塔盘的运输

塔盘需用吊篮往塔上运输，吊蓝需用溜绳溜住，保证吊篮不与塔体及塔上的梯子平台等发生碰撞，塔盘在塔内用溜绳运输到位。塔盘上的紧固件随塔盘一起运输。塔盘在运输过程中，要轻拿轻放，防止碰撞弄脏，避免变形损坏。

5.4 塔固定件检查

5.4.1

塔盘支撑圈

1） 测量工具

水平仪

2） 测点位置及测点数

玻璃管

1 6

2 5

3 4

4 3 2

3 1

5 6 1

2

4 4 6 6

5 8 7

1 1 2 3

4 5 7

7 7 8

8 9 10 11 12

3 2

5 6 10 11 12 9

1

2

3

4 5 6 8

D＜2400mm 2400mm≤D≤4000mm D＞4000mm 贮液罐 φ80钢管

水

软胶管 钢板尺

合集下载

(完整版)设备施工方案(安装)

(完整版)设备施工方案(安装)

重庆紫光天化 1万吨 /年蛋氨酸安装工程

设备施工方案

编制： ————————————————

审核：————————

批准：————————

重庆工业设备安装集团有限公司

二零零九年十一月二十日

目 录

一、编制依据

二、工程概况

三、设备施工方法

四、主要设备施工方法

五、机具计划

六、劳动力计划

一、编制依据

1）重庆紫光天化蛋氨酸有限责任公司提供的《《设备清单》；

2 ）国家现行有关施工及验收规范、标准、图集、规程；

3 ）现场勘察、调查资料；

依靠科技、加强管理、合理配置、均衡施工。确保蛋氨酸装置安装工

程的工程质量、施工进度、安全管理、文明施工、环境保护均达到业主要

求。

二、工程概况

1.工程简介

1）工程名称：重庆紫光天化 1万吨/年蛋氨酸工程地点：重庆市丰都镇江

精细化工业园区

2 ）业主单位：重庆紫光天化蛋氨酸有限责任公司

3 ）设计单位：中国天津市化工设计院

4）开工日期： 2009年 10月 10日

5）竣工日期： 2010年 1月 31日

6）总日历工期： 112天

7 ）质量标准：符合设计文件要求，满足国家规范及验收标准，按国家最

新颁布的质量标准 100%合格

2.工程特点

1）设备种类比较繁杂。其中关键的核心设备 10台/套。

2 ）设备分解供货，需现场组对安装

3 ）时间短、工期紧、任务重的矛盾较突出

3.重、难点及技术关键

1 ）重点：转动设备的安装调试

2 ）难点：核心设备的拖运及吊装

3 ）技术关键：设备的找平找正。

4.规程、规范、图集一览表

重庆紫光天化 1万吨/年蛋氨酸安装工程需用规程、规范、图集一览表

序号 资料名称 资料代号

（一）施工设计图纸资料

（二）成套设备技术资料、说明书

（三）现行有关施工验收规范及相关标准

1

2

3

4

5

6

7 HGJ203-83 化工机器安装工程施工及验收规范（通用规定）

塔体安装规范

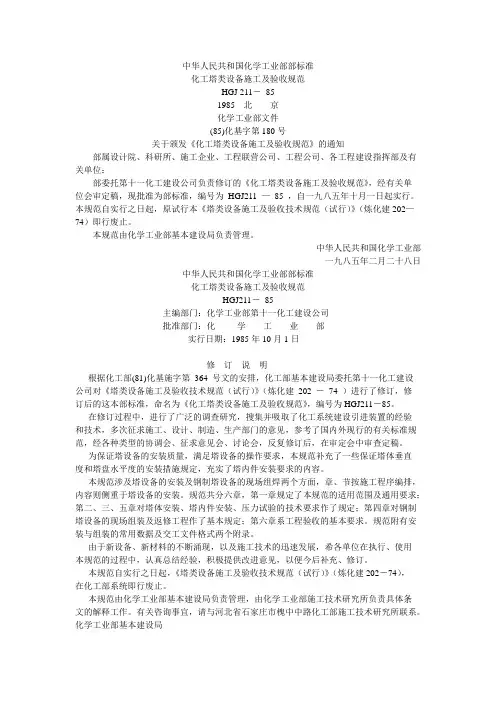

塔体安装规范
