关口计量装置管理制度

第一条：为进一步规范 xx厂计量及计量器具管理，明确各级管理单位的责任，确保计量工作有序进行。

结合公司各类计量器具在生产和管理中的作用和实际生产情况，特制定本制度。

第二条：本制度参照《中华人民共和国计量法》 (2018 年 10 月 26 日修正版) 、《中华人民共和国计量法实施细则》 (2018 年 3 月 19 日修正版) 、《市场监管总局关于发布实施强制管理的计量器具目录的公告》 (2019 年第 48 号 ) 、《通用计量术语及定义技术规范》(JJF1001-2011 ) 、《用能单位能源计量器具配备和管理通则》 (GB 17167-2006) 、《有色金属冶炼企业能源计量器具配备和管理要求》(GBT20902-2007) 、《火力发电企业能源计量器具配备和管理要求》(GBT21369-2008) 进行制定。

第三条：本制度规定了计量器具的分级管理范围办法,对计量器具的分级管理是根据计量器具在生产经营中的作用、国家法规要求、计量器具使用的频繁程度而确定的。

在计量器具统一管理的基础上, 按照实际情况对计量器具分 ABC 三级管理,并制订相应的管理措施。

本制度广泛适用于公司范围内计量管理工作的职责划分以及相关计量器具使用等管理规范。

第四条：计量：为实现单位统一和量值准确可靠的活动。

第五条：计量器具：是指能用以直接或间接测出被测对象量值的装置、仪器仪表、量具和用于统一量值的标准物质。

第六条：未阐明术语可参照《通用计量术语及定义技术规范》(JJF 1001-2011 )第七条：公司计量主管部门 (安全管理部) 负责制定《计量管理制度》，对分厂计量管理情况进行定期检查。

第八条：分厂是计量归口管理部门，负责本单位的计量器具管理、关口维护、计量数据抄录统计及核算工作；根据分厂计量管理要求及现场实际，制定符合本单位的计量管理制度。

第九条：计量器具的等级划分参照《用能单位能源计量器具配备与管理通则》国家标准规定，结合公司实际生产用器具配备情况，为方便管理，公司计量器具划分 A、B、C 三个层级。

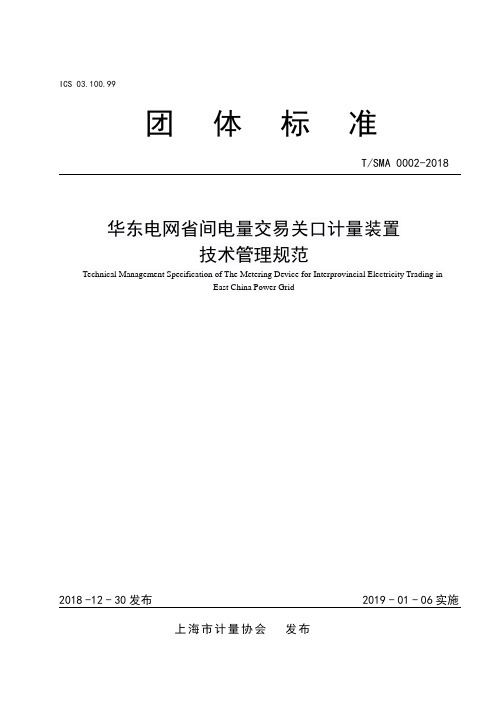

ICS 03.100.99团体标准T/SMA 0002-2018华东电网省间电量交易关口计量装置技术管理规范Technical Management Specification of The Metering Device for Interprovincial Electricity Trading inEast China Power Grid2018-12-30发布2019-01-06实施上海市计量协会发布目次前言............................................................................ II1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 华东电网关口点设置原则及关口计量装置配置管理 (1)4.1 关口点设置原则及要求 (1)4.2 关口计量装置配置及管理 (2)5 工程项目投运前华东电网关口计量装置的管理 (3)5.1 关口计量装置设计方案审查 (3)5.2 关口计量装置出厂验收 (3)5.3 关口计量装置安装调试 (3)5.4 关口计量装置投运前验收 (4)6 华东电网关口计量装置运行维护 (4)6.1 关口计量装置检验、更换 (4)6.2 关口计量装置故障处理 (6)6.3 关口计量装置的日常运行维护 (6)6.4 关口计量装置停役、复役 (7)6.5 封印、密码及编程器的使用和管理 (7)附录A （资料性附录）华东电网关口电能表技术要求 (9)附录B （资料性附录）华东电网关口互感器技术要求 (11)附录C （资料性附录）华东电网关口电能计量屏柜及辅助设备技术要求 (12)附录D （规范性附录）华东电网关口计量装置电能计量屏日常巡视记录表 (15)附录E （规范性附录）关口计量装置故障联系单 (16)附录F （规范性附录）华东电网关口计量屏柜启封申请表 (17)I前言本标准按照 GB/T 1.1-2009 规则起草。

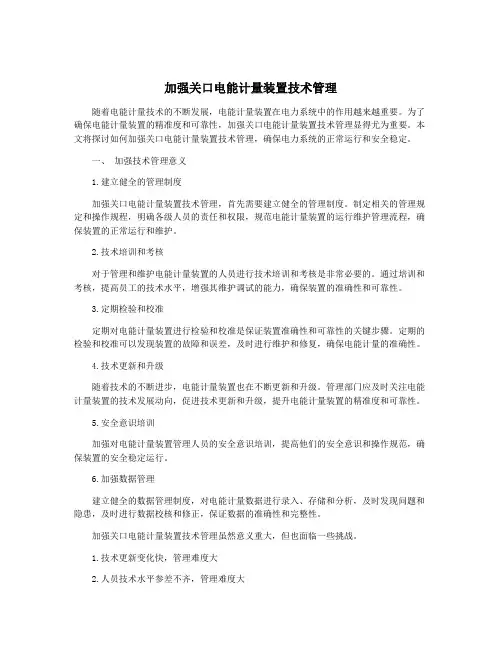

加强关口电能计量装置技术管理随着电能计量技术的不断发展，电能计量装置在电力系统中的作用越来越重要。

为了确保电能计量装置的精准度和可靠性，加强关口电能计量装置技术管理显得尤为重要。

本文将探讨如何加强关口电能计量装置技术管理，确保电力系统的正常运行和安全稳定。

一、加强技术管理意义1.建立健全的管理制度加强关口电能计量装置技术管理，首先需要建立健全的管理制度。

制定相关的管理规定和操作规程，明确各级人员的责任和权限，规范电能计量装置的运行维护管理流程，确保装置的正常运行和维护。

2.技术培训和考核对于管理和维护电能计量装置的人员进行技术培训和考核是非常必要的。

通过培训和考核，提高员工的技术水平，增强其维护调试的能力，确保装置的准确性和可靠性。

3.定期检验和校准定期对电能计量装置进行检验和校准是保证装置准确性和可靠性的关键步骤。

定期的检验和校准可以发现装置的故障和误差，及时进行维护和修复，确保电能计量的准确性。

4.技术更新和升级随着技术的不断进步，电能计量装置也在不断更新和升级。

管理部门应及时关注电能计量装置的技术发展动向，促进技术更新和升级，提升电能计量装置的精准度和可靠性。

5.安全意识培训加强对电能计量装置管理人员的安全意识培训，提高他们的安全意识和操作规范，确保装置的安全稳定运行。

6.加强数据管理建立健全的数据管理制度，对电能计量数据进行录入、存储和分析，及时发现问题和隐患，及时进行数据校核和修正，保证数据的准确性和完整性。

加强关口电能计量装置技术管理虽然意义重大，但也面临一些挑战。

1.技术更新变化快，管理难度大2.人员技术水平参差不齐，管理难度大管理人员的技术水平参差不齐，这给日常的管理工作带来了一定的难度。

需要对管理人员进行定期的技术培训和考核，提高其技术水平，确保装置的正常运行和维护。

为了应对这些挑战，管理部门需要加强对技术的关注，不断提高管理水平和技术水平，确保电能计量装置的准确性和可靠性。

1.提高电能计量准确性加强技术管理可以保证装置的准确性和可靠性，确保电能计量的准确度，提高供电质量。

南方电网关口电能计量装置运行管理办法（试行）1、总则1.1 为规范中国南方电网有限责任公司（以下简称“网公司"）直管的用于贸易结算和考核的南方电网关口电能计量装置的运行管理工作,明确管理的职责和范围,确保关口电能计量量值的准确统-和装置的安全可靠运行，根据《DL/T448—2000 电能计量装置技术管理规程》（以下简称“管理规程”）等有关规定，结合公司的实际，特制定本办法.1。

2 本办法适用于网公司直管的南方电网关口电能计量装置的运行、维护、管理。

1.3 南方电网计量关口相关的单位均应遵守本办法，各省公司其它计量关口的运行维护管理可参照本办法执行.2、南方电网计量关口的定义和设置2。

1 南方电网计量关口是指与网公司有直接电量贸易结算关系或管理考核用的各电量计量点，包括网公司内互联电网与各省网、统调发电厂、直供用户以及南方电网与外部电网相互间计量电量的关口等。

考虑到旁路代供的情况，各关口计量点的旁路可作为南方电网计量关口.2。

2 关口电能计量装置包括各种类型电能表、计量用电流、电压互感器及其二次回路、计量封印、电能计量柜（箱)等。

2。

3 互联电网与各省网的关口计量点原则上设置在其产权分界点,具体的结算关口点应在购售电合同中明确。

2.4 互联电网与统调发电厂的关口计量点原则上设置在其产权分界点,并应在并网协议中明确。

如在产权分界点处不能准确计量上网电量，则关口计量点原则上设置在发电机升压变变高侧（对三圈变增加变中侧）和启备变变高侧,但线路与变压器损耗的有功与无功电量均须由产权单位负担。

2。

5 互联电网与直供用户的关口计量点原则上设置在其产权分界点，并应在供用电合同中明确。

2。

6 因特殊原因暂不能按以上原则设置南方电网计量关口的，须考虑相应的线变损补偿。

3、职责分工3。

1 市场交易部负责南方电网计量关口的归口管理.工程建设部、生产技术部、超高压输变电公司、调度通信中心、各省公司按职能分工负责相应的工作。

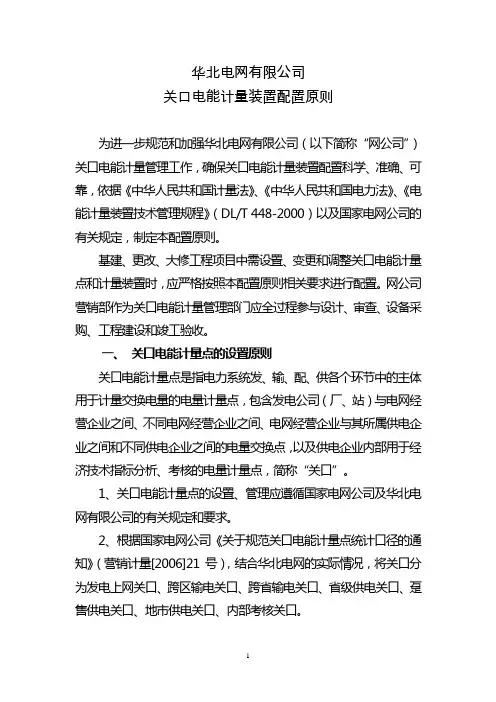

华北电网有限公司关口电能计量装置配置原则为进一步规范和加强华北电网有限公司（以下简称“网公司”）关口电能计量管理工作，确保关口电能计量装置配置科学、准确、可靠，依据《中华人民共和国计量法》、《中华人民共和国电力法》、《电能计量装置技术管理规程》（DL/T 448-2000）以及国家电网公司的有关规定，制定本配置原则。

基建、更改、大修工程项目中需设置、变更和调整关口电能计量点和计量装置时，应严格按照本配置原则相关要求进行配置。

网公司营销部作为关口电能计量管理部门应全过程参与设计、审查、设备采购、工程建设和竣工验收。

一、关口电能计量点的设置原则关口电能计量点是指电力系统发、输、配、供各个环节中的主体用于计量交换电量的电量计量点，包含发电公司（厂、站）与电网经营企业之间、不同电网经营企业之间、电网经营企业与其所属供电企业之间和不同供电企业之间的电量交换点，以及供电企业内部用于经济技术指标分析、考核的电量计量点，简称“关口”。

1、关口电能计量点的设置、管理应遵循国家电网公司及华北电网有限公司的有关规定和要求。

2、根据国家电网公司《关于规范关口电能计量点统计口径的通知》（营销计量[2006]21号），结合华北电网的实际情况，将关口分为发电上网关口、跨区输电关口、跨省输电关口、省级供电关口、趸售供电关口、地市供电关口、内部考核关口。

（1）发电上网关口：指网公司与各独立发电公司(厂、站)之间的电量交换点。

（2）跨区输电关口：指网公司与国家电网公司之间、网公司与国家电网公司所属其他区域电网公司之间的电量交换点。

（3）跨省输电关口：指网公司与所属区域内的省级电力公司的电量交换点。

（4）省级供电关口：指网公司管辖的京津唐电网与所属地（市）供电企业之间以及各地（市）供电企业之间的电量交换点。

（5）趸售供电关口：指网公司直属供电（电力）公司与存在趸售关系的县级供电企业的趸售电量计量点。

（6）地市供电关口：指网公司直属供电（电力）公司与其所属县级供电企业之间以及各县级供电企业之间的电量交换点。

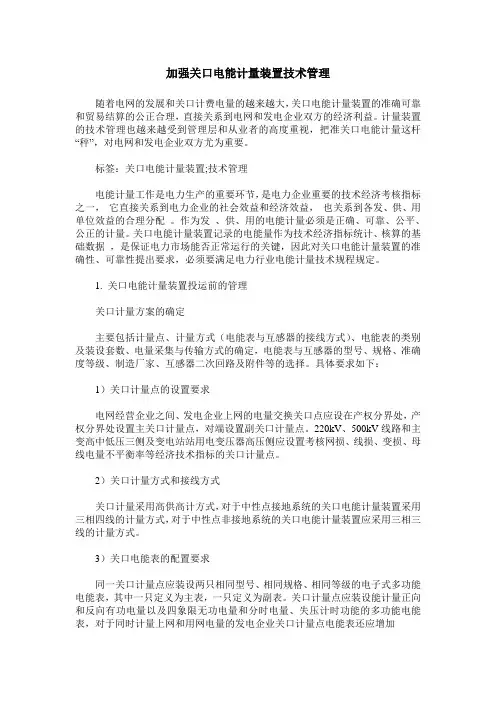

加强关口电能计量装置技术管理随着电网的发展和关口计费电量的越来越大，关口电能计量装置的准确可靠和贸易结算的公正合理，直接关系到电网和发电企业双方的经济利益。

计量装置的技术管理也越来越受到管理层和从业者的高度重视，把准关口电能计量这杆“秤”，对电网和发电企业双方尤为重要。

标签：关口电能计量装置;技术管理电能计量工作是电力生产的重要环节，是电力企业重要的技术经济考核指标之一，它直接关系到电力企业的社会效益和经济效益，也关系到各发、供、用单位效益的合理分配。

作为发、供、用的电能计量必须是正确、可靠、公平、公正的计量。

关口电能计量装置记录的电能量作为技术经济指标统计、核算的基础数据，是保证电力市场能否正常运行的关键，因此对关口电能计量装置的准确性、可靠性提出要求，必须要满足电力行业电能计量技术规程规定。

1. 关口电能计量装置投运前的管理关口计量方案的确定主要包括计量点、计量方式（电能表与互感器的接线方式）、电能表的类别及装设套数、电量采集与传输方式的确定，电能表与互感器的型号、规格、准确度等级、制造厂家、互感器二次回路及附件等的选择。

具体要求如下：1）关口计量点的设置要求电网经营企业之间、发电企业上网的电量交换关口点应设在产权分界处，产权分界处设置主关口计量点，对端设置副关口计量点。

220kV、500kV线路和主变高中低压三侧及变电站站用电变压器高压侧应设置考核网损、线损、变损、母线电量不平衡率等经济技术指标的关口计量点。

2）关口计量方式和接线方式关口计量采用高供高计方式，对于中性点接地系统的关口电能计量装置采用三相四线的计量方式，对于中性点非接地系统的关口电能计量装置应采用三相三线的计量方式。

3）关口电能表的配置要求同一关口计量点应装设两只相同型号、相同规格、相同等级的电子式多功能电能表，其中一只定义为主表，一只定义为副表。

关口计量点应装设能计量正向和反向有功电量以及四象限无功电量和分时电量、失压计时功能的多功能电能表，对于同时计量上网和用网电量的发电企业关口计量点电能表还应增加需量计量功能，用于计量其用网需量，对于向电网注送谐波的关口计量点电能表还应增加谐波计量功能。

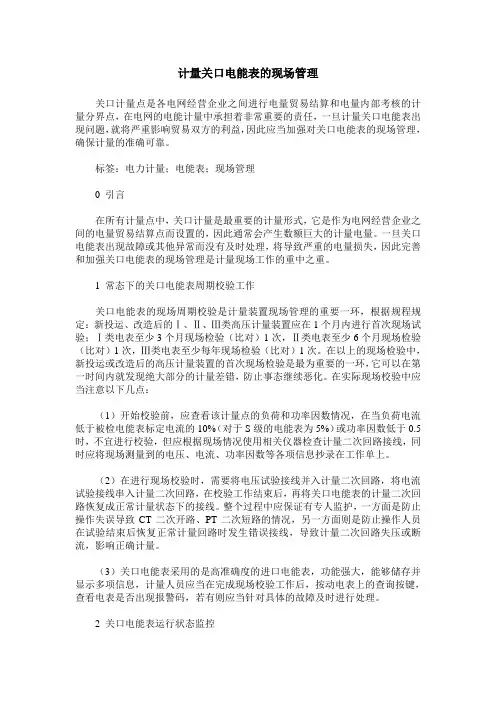

计量关口电能表的现场管理关口计量点是各电网经营企业之间进行电量贸易结算和电量内部考核的计量分界点，在电网的电能计量中承担着非常重要的责任，一旦计量关口电能表出现问题，就将严重影响贸易双方的利益，因此应当加强对关口电能表的现场管理，确保计量的准确可靠。

标签：电力计量；电能表；现场管理0 引言在所有计量点中，关口计量是最重要的计量形式，它是作为电网经营企业之间的电量贸易结算点而设置的，因此通常会产生数额巨大的计量电量。

一旦关口电能表出现故障或其他异常而没有及时处理，将导致严重的电量损失，因此完善和加强关口电能表的现场管理是计量现场工作的重中之重。

1 常态下的关口电能表周期校验工作关口电能表的现场周期校验是计量装置现场管理的重要一环，根据规程规定：新投运、改造后的Ⅰ、Ⅱ、Ⅲ类高压计量装置应在1个月内进行首次现场试验；Ⅰ类电表至少3个月现场检验（比对）1次，Ⅱ类电表至少6个月现场检验（比对）1次，Ⅲ类电表至少每年现场检验（比对）1次。

在以上的现场检验中，新投运或改造后的高压计量装置的首次现场检验是最为重要的一环，它可以在第一时间内就发现绝大部分的计量差错，防止事态继续恶化。

在实际现场校验中应当注意以下几点：（1）开始校验前，应查看该计量点的负荷和功率因数情况，在当负荷电流低于被检电能表标定电流的10%（对于S级的电能表为5%）或功率因数低于0.5时，不宜进行校验，但应根据现场情况使用相关仪器检查计量二次回路接线，同时应将现场测量到的电压、电流、功率因数等各项信息抄录在工作单上。

（2）在进行现场校验时，需要将电压试验接线并入计量二次回路，将电流试验接线串入计量二次回路，在校验工作结束后，再将关口电能表的计量二次回路恢复成正常计量状态下的接线。

整个过程中应保证有专人监护，一方面是防止操作失误导致CT二次开路、PT二次短路的情况，另一方面则是防止操作人员在试验结束后恢复正常计量回路时发生错误接线，导致计量二次回路失压或断流，影响正确计量。

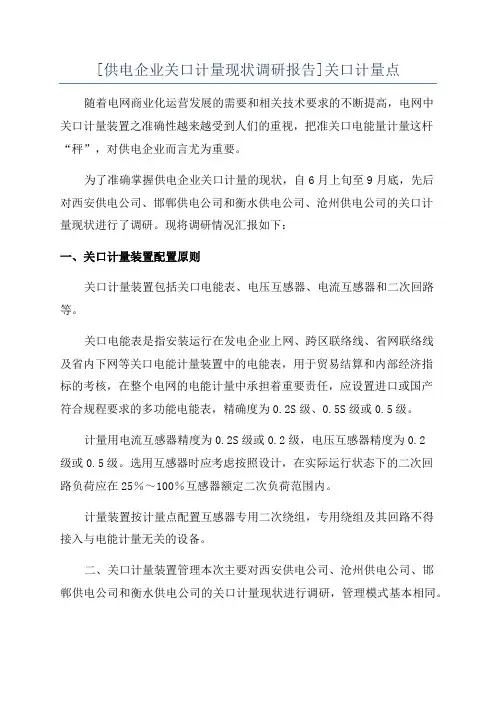

[供电企业关口计量现状调研报告]关口计量点随着电网商业化运营发展的需要和相关技术要求的不断提高，电网中关口计量装置之准确性越来越受到人们的重视，把准关口电能量计量这杆“秤”，对供电企业而言尤为重要。

为了准确掌握供电企业关口计量的现状，自6月上旬至9月底，先后对西安供电公司、邯郸供电公司和衡水供电公司、沧州供电公司的关口计量现状进行了调研。

现将调研情况汇报如下：一、关口计量装置配置原则关口计量装置包括关口电能表、电压互感器、电流互感器和二次回路等。

关口电能表是指安装运行在发电企业上网、跨区联络线、省网联络线及省内下网等关口电能计量装置中的电能表，用于贸易结算和内部经济指标的考核，在整个电网的电能计量中承担着重要责任，应设置进口或国产符合规程要求的多功能电能表，精确度为0.2S级、0.5S级或0.5级。

计量用电流互感器精度为0.2S级或0.2级，电压互感器精度为0.2级或0.5级。

选用互感器时应考虑按照设计，在实际运行状态下的二次回路负荷应在25％～100％互感器额定二次负荷范围内。

计量装置按计量点配置互感器专用二次绕组，专用绕组及其回路不得接入与电能计量无关的设备。

二、关口计量装置管理本次主要对西安供电公司、沧州供电公司、邯郸供电公司和衡水供电公司的关口计量现状进行调研，管理模式基本相同。

供电关口计量装置均按照《电能计量装置技术管理规程》（DL/T448-2000）要求进行管理。

根据国家电网公司《关于规范关口电能计量点统计口径的通知》要求，供电关口计量分为8类，即发电上网关口、跨国输电关口、跨区输电关口、跨省输电关口、省级供电关口、地市供电关口、趸售供电关口、内部考核关口（线损关口）。

发电上网关口和省际关口计量装置的检验工作由各省电力研究院负责开展，地区供电公司计量中心配合，严格按照规程要求进行周期检定工作。

新建电厂和变电站的关口计量装置投运前全部经过省公司验收，验收合格后方可投入运行；趸售供电关口和内部考核关口由地区供电公司计量中心开展电能计量装置检验工作。

摘要：关口表在发电厂中承担着电能计量、对外结算的重任，若存在合理外误差运行维护失误，将给发电企业带来很大的经济损失，本文通过减少或降低电能计量装置的综合误差，加强关口表的运行管理维护工作，从而确保关口表的正常运行。

关键词：关口；电能计量；装置；管理前言关口电能计量装置在发电厂中承担着电能计量、对外结算的重任。

做好发电厂关口电能计量管理工作，应该做到以下几点：1合理配置，提高关口电能计量装置的性能关口电能计量装置的综合误差较大，一直是电力系统中电测计量存在的关键问题之一，要想减少或降低电能计量装置的综合误差，就必须保证各关口电能计量装置的误差必须分别满足各自的计量误差等级。

下面将各计量设备的误差等级及如何降低计量装置的综合误差提高计量装置的计量性能进行简要的陈述分析。

关口电能计量装置需满足DL/T448-2000《电能计量装置技术管理规程》的要求。

1）要求关口计量用电能表的准确度等级为0.2S 级，电压互感器和电流互感器的准确度等级均为0.2S级。

2）要求计量用电压互感器宜选用电磁式电压互感器，且要求电压互感器应具有独立的计量绕组。

有些存在关口计量表与其它电气装置（如继电保护装置、电测仪表、监测仪表等）共用一组PT二次绕组，这样负荷重，超过PT二次负荷的要求，影响计量准确性，所以必须安装带有计量专用绕组且满足准确度等级要求的电流互感器和电压互感器，保证二次回路不得接入与电能计量无关的设备。

3）电压互感器二次回路压降是影响电能计量装置综合误差的主要原因之一，按照DL/T448-2000《电能计量装置技术管理规程》的要求，电能计量装置中电压互感器二次回路压降应不大于其额定二次电压的0.2%。

PT二次回路电缆及端子排陈旧或者关口电能表安装的地方不合适，造成PT的二次回路长度过长，二次电缆电阻大，还有就是电压互感器二次回路导线线径不够，都会引起PT二次压降超差。

规程规定对于电压二次回路，连接导线截面积应按允许的电压降计算确定，至少应不小于2.5mm2，以保证PT二次回路压降不超标；对于电流互感器，二次负载的大小同样影响互感器的误差，二次负载越大，电流互感器误差越大，所以对于电流二次回路，连接导线截面积应按电流互感器的额定二次负荷计算确定，至少应不小于4mm2。
