回弹仪测混凝土强度实验报告

综合实验 回弹法检测混凝土抗压强度实验报告

合肥学院建筑工程系

回弹法检测混凝土强度实验报告

班级

组别

时间

姓名

综合实验 回弹法检测混凝土抗压强度实验报告

一、检测数据

回弹法检测混凝土抗压强度原始记录及检测报告

工程名称 检测依据 回弹法检测混凝土抗压强度技术规范JGJ/T23-2011

构件名称 构件编号 构件说明

修正方式 修正值 检测方式 批量检测修正系数

混凝土类型 骨料类型 设计强度 测区数量

测试角度 测试面 环境温度 测试日期/龄期

回弹仪型号 DJHT225W-10 仪器编号 率定值 检定证号

测区 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 角修 面修 均值 碳化 强度

1

2

3

4

5

6

7

8

9

10

强度换算值平均值： 强度换算值标准差：

强度换算值最小值： 构件强度推定值：

综合实验 回弹法检测混凝土抗压强度实验报告

1 《 回弹法检测混凝土强度结构试验》

摘要：当混凝土试件没有或缺乏代表性时，要反映结构混凝土的真实情况，往往要采取非破损检测方法或半破损方法钻芯取样来检测混凝土的强度。文章对在混凝土检测中常用的回弹法进行了阐述分析。回弹法作为无损检测方法之一，主要用于检测混凝土的抗压强度；其检测结果只能是评价现场混凝土强度或处理混凝土质量问题的依据之一，不能用作评定混凝土抗压强度。

关键词：回弹法；混凝土检测；无损检测

一、试验仪器设备:

回弹仪,纸,笔

二、试验目的：

1、为了解回弹仪的基本构造、基本性能、工作原理和使用方法。

2、掌握回弹法检测混凝土强度的基本步骤和方法。

3、培养学生进行结构试验的动手能力和科学研究的分析能力。

三、回弹法检测混凝土强度的基本原理和方法：

回弹仪法是利用混凝土的强度与表面硬度间存在的相关关系，用检测混凝土表面硬度的方法来间接检验或推定混凝土强度。回弹值的大小与混凝土表面的弹、塑性质有关，其回弹值与表面硬度之间也存在相关关系，回弹值大说明表面硬度大、抗压强度愈高，反之愈低。由于测试方向、水泥品种、养护条件、龄期、碳化深度等的不同，所测之回弹值均有所不同，应予以修正，然后再查相应的混凝土强度关系图表，求得所测之混凝土强度。

四、实验步骤:

第一步：测回弹值。

选取4个测区，每测区面积约20×20cm2，相邻测区间距不宜大于2m，每测区 2 弹击16个点。每个测区内的16个测点易均匀分布，同一测点只允许弹击一次，测点不应在气孔或外露石子上，相邻两测点的净距一般不小于2cm。

第二步：测碳化深度。

在回弹的每个测区选择一处用浓度为1﹪酚酞酒精溶液来量测混凝土的碳化深度。每处量测垂直深度1-2次，精度为0.05cm。求得碳化深度dm。

第三步：数据计算。

1) 求回弹平均值。

每测区共弹击16点，16个回弹值中，分别剔除3个最大值和最小值，余下10个回弹值的平均值为测区代表值：

时间：二O二一年七月二十九日

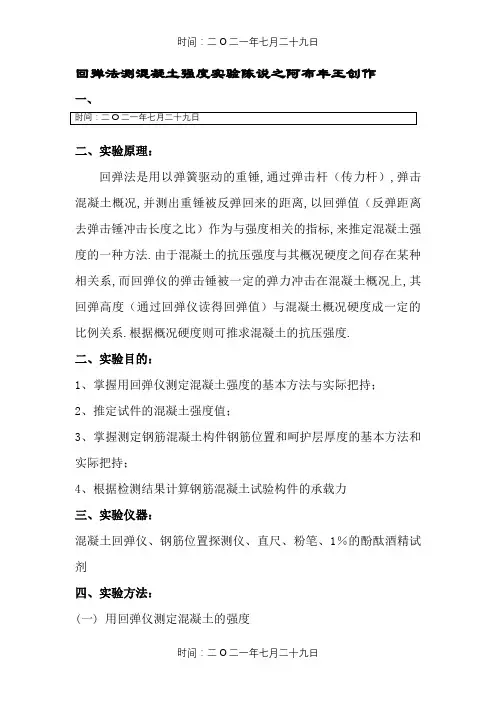

时间：二O二一年七月二十九日 回弹法测混凝土强度实验陈说之阿布丰王创作

一、

时间：二O二一年七月二十九日

二、实验原理：

回弹法是用以弹簧驱动的重锤,通过弹击杆（传力杆）,弹击混凝土概况,并测出重锤被反弹回来的距离,以回弹值（反弹距离去弹击锤冲击长度之比）作为与强度相关的指标,来推定混凝土强度的一种方法.由于混凝土的抗压强度与其概况硬度之间存在某种相关系,而回弹仪的弹击锤被一定的弹力冲击在混凝土概况上,其回弹高度（通过回弹仪读得回弹值）与混凝土概况硬度成一定的比例关系.根据概况硬度则可推求混凝土的抗压强度.

二、实验目的：

1、掌握用回弹仪测定混凝土强度的基本方法与实际把持；

2、推定试件的混凝土强度值；

3、掌握测定钢筋混凝土构件钢筋位置和呵护层厚度的基本方法和实际把持；

4、根据检测结果计算钢筋混凝土试验构件的承载力

三、实验仪器：

混凝土回弹仪、钢筋位置探测仪、直尺、粉笔、1％的酚酞酒精试剂

四、实验方法：

(一) 用回弹仪测定混凝土的强度 时间：二O二一年七月二十九日

时间：二O二一年七月二十九日 选择试验用钢筋混凝土构件平面尺寸较年夜的面作为测试面,记录测试面为构件浇注的哪一面.将测试面向上平放在一平坦空中上,用粉笔在测试面上画线,均匀安插10个测区.

测试时,回弹仪垂直向下冲击混凝土概况,回弹仪与测试面应坚持垂直.冲击后应按住按钮在拿起回弹仪读出该次回弹的数据并记录完成一个测点的测试工作.每测区有16个测点,测区内测点应分布均匀,测点的间距不小于3cm,最外侧测点距离边缘年夜于2cm.

测得的数据去失落最年夜和最小的3个,以剩余10个检测值的平均值作为该测区回弹值.

由于本次试验的试验梁的养护时间较短,混凝土碳化深度以0cm计算.可用1％的酚酞酒精试剂喷到混凝土概况,观察颜色的变动.

(二) 测定钢筋位置和呵护层厚度

钢筋位移测定仪是根据电磁感应原理制成的.钢筋位移测定仪主要由探头和显示主机两部份组成.具体把持如下：

回弹法检测混凝土强度实验报告

1 / 7 回弹法检测混凝土强度实验报告

一、实验目的：

1、使学生了解回弹仪的基本构造、基本性能、工作原理和使用方法。

2、使学生掌握回弹法检测混凝土强度的基本步骤和方法。

3、培养学生进行结构试验的动手能力和科学研究的分析能力。

二、实验设备：

三、实验原理及方法：

回弹仪法是利用混凝土的强度与表面硬度间存在的相关关系，用检测混凝土表面硬度的方法来间接检验或推定混凝土强度。回弹值的大小与混凝土表面的弹、塑性质有关，其回弹值与表面硬度之间也存在相关关系，回弹值大说明表面硬度大、抗压强度愈高，反之愈低。由于测试方向、水泥品种、养护条件、龄期、碳化深度等的不同，所测之回弹值均有所不同，应予以修正，然后再查相应的混凝土强度关系图表，求得所测之混凝土强度。

四、实验步骤：

1、测区及测点布置：

每位同学各自选取一个测区，每测区面积约20×20cm2，每测区弹击16个点。构件测区的选择应符合下列要求：

（1）对长度不小于3m的构件，其测区数不少于10个，对长度小于3m且高度低于0.6的构件，其测区数量可适当减少，但不应少于5个；

（2）相邻两测区的间距应控制在2m以内，测区离构件边缘的距离不宜大于0回弹法检测混凝土强度实验报告

.5m；

（3）测区应选在使回弹仪处于水平方向，检测混凝土浇筑侧面。当不能满足这一要求时，方可选在使回弹仪处于非水平方向，检测混凝土浇筑侧面、表面或底面；

（4）测区宜选在构件的两个对称可测面上，也可选在一个可测面上，且应均匀分布。在构件的受力部位及薄弱部位必须布置测区，并应避开预埋件；

（5）检测面应为原状混凝土面，并应清洁、平整，不应有、疏松层、浮浆、油垢以及蜂窝、麻面，必面时可用砂轮清除疏松层和杂物，且不应有残留的粉末或碎屑；

（6）对于弹击时会产生颤动的薄壁、小型构件应设置支撑固定。

结构或构件的测区应标有清晰的编号，必要时应在记录纸上描述测区布置示意图和外观质量情况。
