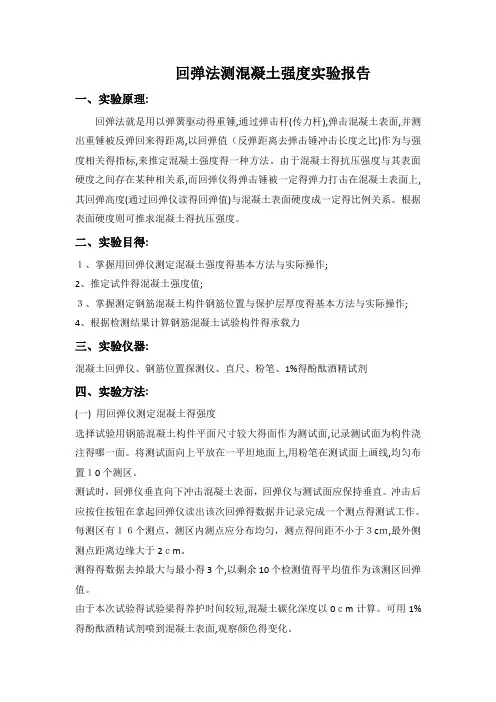

回弹法测混凝土强度实验报告
一、实验原理：
回弹法是用以弹簧驱动的重锤，通过弹击杆（传力杆） ，弹击混凝土表面，并测出重 锤被反弹回来的距离，以回弹值（反弹距离去弹击锤冲击长度之比）作为与强度相关的 指标，来推定混凝土强度的一种方法。由于混凝土的抗压强度与其表面硬度之间存在某 种相关系，而回弹仪的弹击锤被一定的弹力打击在混凝土表面上，其回弹高度（通过回 弹仪读得回弹值）与混凝土表面硬度成一定的比例关系。根据表面硬度则可推求混凝土 的抗压强度。
二、实验目的：
1、掌握用回弹仪测定混凝土强度的基本方法与实际操作；
2、推定试件的混凝土强度值；
3、掌握测定钢筋混凝土构件钢筋位置和保护层厚度的基本方法和实际操作；
4、根据检测结果计算钢筋混凝土试验构件的承载力
三、实验仪器：
混凝土回弹仪、钢筋位置探测仪、直尺、粉笔、 1％的酚酞酒精试剂
四、实验方法：
（ 一 ） 用回弹仪测定混凝土的强度 选择试验用钢筋混凝土构件平面尺寸较大的面作为测试面，记录测试面为构件浇注的哪 一面。将测试面向上平放在一平坦地面上， 用粉笔在测试面上画线， 均匀布置 10 个测区。 测试时，回弹仪垂直向下冲击混凝土表面，回弹仪与测试面应保持垂直。冲击后应按住 按钮在拿起回弹仪读出该次回弹的数据并记录完成一个测点的测试工作。 每测区有 16 个 测点，测区内测点应分布均匀，测点的间距不小于 3cm最外侧测点距离边缘大于2cm。
测得的数据去掉最大和最小的 3个，以剩余 10个检测值的平均值作为该测区回弹值。
由于本次试验的试验梁的养护时间较短， 混凝土碳化深度以Ocm计算。可用1 %的酚酞酒 精试剂喷到混凝土表面，观察颜色的变化。
（ 二） 测定钢筋位置和保护层厚度 钢筋位移测定仪是根据电磁感应原理制成的。钢筋位移测定仪主要由探头和显示主机两
部分组成。具体操作如下:
1、 将探头与主机用信号线连接； 2、 拨动主机上左侧轮盘选到“ R'档，进行钢筋位置检测；
3、 将探头举在空中，主机开机等待自检，主机上应依次显示0和1999并最终显示为0， 如果显示不为0,请按红色按钮清零；
4、 将探头在构件表面上缓慢移动，同时注意主机显示数据的变化，当数据由递增到达 某个极值后下降时说明已通过钢筋的位置，反复移动探头直到找到数据极大值的位置；
5、 垂直于探头移动方向上的十字中心线位置即为此时钢筋位置，用粉笔画出该位置；
6重复上述两个步骤可完成钢筋位置的探测；
7、 拨动主机上轮盘选到数字，使其等于内部钢筋的直径，进行保护层厚度的检测；
8、 移动探头通过标出的钢筋位置，此时主机会发出“嘟”的一声提示检测到保护层厚
度，记录此时显示在主机上的数字即为检测值；
9、 重复上面的步骤依次完成保护层的检测工作。
（三）、测量试件的实际尺寸，量测出试件的实际构件长及截面的宽度和高度。
钢筋保护层厚度记录表
测点 架立筋 纵筋 箍筋
保 护 层 厚
度
（mm） 1 37 15 14
2 29 16 18
3 30 18 20
4 33 17 23
5 30 17 16
6 26 17 20
7 26 14 19
8 27 19 17
9 30 19 16
10 29 19 17
11 29 18 16
12
15 14
13
14
14
13
15
13
平均值（mr） 30 17 16 混凝土回弹测强曲线
五、实验记录及数据处理
回弹法检测砼抗压强度记录
检测部位
设计强
度
砼类别 浇筑日 期 检测日期
构件 名称 测
试
编
号 回 弹 值 Ri 角
度 修正
值 角
度 修正
后 浇筑
面
修正
值 浇筑面
修正后 平均
碳
化深
度
(mm) 测区
强度
(MPa) 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Rm
钢筋混
凝土梁 1 34 38 35 36 34 36 37 35 30 34 38 34 28 35 36 34
2 40 36 36 35 39 37 37 38 36 36 36 38 35 36 41 37
3 39 41 36 35 43 39 39 36 35 35 34 34 40 33 34 38
4 35 35 40 35 36 38 36 35 34 36 34 34 39 35 34 34
5 35 34 34 34 34 45 46 33 36 39 34 35 33 36 36 32
6 36 36 34 35 34 35 35 35 36 34 34 34 37 35 38 35
7 33 34 35 34 40 36 38 40 36 36 34 38 32 36 34 36
8 36 36 38 34 34 38 38 36 38 35 32 36 35 35 34 37
9 32 38 34 42 34 33 36 39 36 37 37 37 36 36 36 37
10 37 37 35 36 37 40 40 35 34 39 36 34 36 42 35 34
强度统
计
(MPa) n = 10 mfcu = Sfcu = fcu,min = fcu,e=
测 面
状 态 表面湿 测试 角度 水平
向上 0度
向下 回
弹
仪 编
号： 备
注 率定
值：
结论：由图可以看出当回弹值为零时，混凝土强度为负值与事实不符。说明 此次实验存在误差
六、实验误差原因分析
①混凝土试件制作并非完全符合配合比设计；②混凝土养护过程中可能有损坏；③回弹 仪自身问题，导致测试结果偏差；④实验操作不规范，导致数据测量误差；⑤读数误差 综上因素，此次实验并未达到预期效果，未能建立准确的回弹检测混凝土强度回归曲线。
七、问题讨论
1、回弹时为什么需要记录弹击方面和弹击面？
答：因为回弹仪是根据所测材料硬度的不同测出不同的数据，而在混凝土浇筑过程中，
不可能做到内部各处材料的均匀和各处硬度一样，导致在不同表面进行弹击所取得的结
果必将不同，所以要记录弹击面。另外是回弹仪本身原理是利用回弹的高度从而得出硬 度，所以水平和垂直测得的结果是不一样的。
2、测量试件截面的宽度和高度时的位置和数量？ 答：测试的位置应当避开箍筋的位置，因为箍筋和素混凝土的硬度有很大差别，会对测 试强度产生很大误差，测试的数量应当选每个测区均匀分布的 16 个测点。
