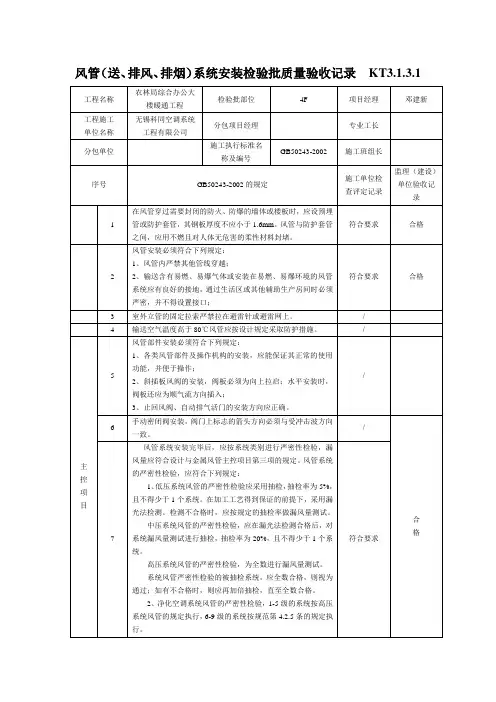

风管系统安装检验批质量验收记录(二)

风管系统安装检验批质量验收记录（送排风、防排烟、除尘系统）

GB50243－2002 桂建质080103（080203、080303）□□（一）

工程名称 南宁市帝都之夜餐饮娱乐城 子分部工程名称 防排烟系统 验收部位 四层

施工单位 广西政和消防安全有限责任公司 分包单位

项目经理 黄华 分包项目经理 专业工长 韦英神 施工班组长 陆英

施工执行标准名称及编号 《通风与空调工程施工质量验收规范》GB50243-2002

施工质量验收规范规定 检查

方法 检查

数量 施工单位检查评定记录 监理（建设）单位验收记录

主

控

项

目

1 风管穿越防火、防爆墙（楼板） 设预埋管或防护套管，其钢板厚≮1.6mm。与防护套管之间，用不燃且对人体无害的柔性材料封堵 尺量、观察检查

按数量抽查20%，不少于1个系统 √ 合格

2 风

管

安

装 风管内严禁其他管线穿越

手板、尺量、观察检查 √

合格 输送含有易燃、易爆气体或安装在易燃、易爆环境的风管系统有良好的接地，通过生活区或其它辅助生产房间时必须严密，并不得设置接口 √

室外立管的固定拉索严禁拉在避雷针或避雷网上 ———

3 输送空气温度高于80℃的风管，按设计规定采取防护措施 观察

检查 √ 合格

4 风

管

部

件

安

装 各类风管部件及操作机构的安装，能保证其正常的使用功能，并便于操作

尺量、观察检查，动作试验 按数量抽查20%，不少于5件 √

合格 斜插板风阀安装，阀板必须为向上拉启；水平安装时，阀板还应为顺气流方向插入 √

止回风阀、自动排气活门的安装方向正确 √

5 防火阀、排烟阀(口)安装 方向位置正确，防火分区隔墙两侧的防火阀，距墙面≯200mm √ 合格

6 手动密闭阀安装 阀门上标志的箭头方向必须与受冲击波方向一致 观察、核对检查 全数

检查 ———

7 集中式

真空吸

尘系统

安 装 弯管的曲率半径≮4倍管径，管弯内壁面光滑，不得采用褶皱弯管 尺量、观察检查 按数量抽查20%，不少于2件 ———

三通的夹角≯45°；四通制作采用两个斜三通的做法 ———

8 风

管

允

许

漏

风

量 矩形风管 低压系统 QL≤0.1056 P 0.65

查漏风量试验记录 √

合格 中压系统 Q M≤0.0352 P 0.65

高压系统 Q H≤0.0117 P 0.65

低压、中压圆形金属风管、复合材料风管以及采用非法兰形式的非金属风管的允许漏风量，应为矩形风管规定值的50% √

砖、混凝土风道的允许漏风量不应大于矩形低压系统风管规定值的1.5倍 √

排烟、除尘、低温送风系统按中压系统风管的规定，1～5级净化空调系统按高压系统风管的规定 √

注：表中QL 、Q M 、Q H －系统风管在相应工作压力下，单位面积风管单位时间内的允许漏风量[m3/(h·m2)]；P－指风管系统的工作压力（Pa）。

风管系统安装检验批质量验收记录（送排风、防排烟、除尘系统）

GB50243－2002 桂建质080103（080203、080303）□□（二）

施工质量验收规范规定 检查

方法 检查

数量 施工单位检查评定记录 监理（建设）单位验收记录

主

控

项

目

9 风管严密性检验 低压系统风管 采用抽检，抽检率为5%，并≮1个系统。在加工工艺得到保证的前提下，采用漏光法检测。检测不合格时，按规定抽检率做漏风量测试

系统风管严密性检验的被抽检系统,应全数合格,则视为通过;如有不合格时,则应加倍抽检,直至全数合格 √

合格

中压系统风管 在漏光法检测合格后，对系统漏风量测试进行抽检，抽检率为20%，并≮1个系统 √

高压系统风管 全数进行漏风量测试 √

一

般

项

目 1 风管系统安装 安装前，清除内、外杂物，并做好清洁和保护工作

尺量、观察

检查 按数量抽查10%，不少于1个系统 √

合格 位置、标高、走向符合设计要求。现场风管接口的配置，不得缩小其有效截面 √

连接法兰的螺栓均匀拧紧，螺母宜在同一则 √

风管接口连接严密、牢固。风管法兰的垫片材质符合系统功能的要求，厚度≮3mm，垫片不凸入管内，亦不宜突出法兰外 √

柔性短管的安装，松紧适度，

无明显扭曲 √

可伸缩性金属或非金属软风管的长度不宜超过2m，并无死弯或塌凹 √

风管与砖、风道的连接接口，顺着气流方向插入，并应采取密封措施。风管穿出屋面处设有防雨装置 √

不锈钢板、铝板风管与碳素钢支架的接触处，有隔绝或防腐绝缘措施 ———

2 无法兰风管系统安装 风管的连接处，完整无缺损，表面平整、无明显扭曲 √

合格 承插式风管的四周缝隙一致，无明显的弯曲或褶皱；内涂的密封胶完整，外粘的密封胶带粘贴牢固、完整无缺损 ———

薄钢板法兰形式风管的连接，弹性插条、弹簧夹或紧固螺栓间距≯150mm，分布均匀，无松动现象 ———

插条连接的矩形风管，连接后的板面平整，无明显弯曲 ———

3 非金属风管连接两法兰端面平行、严密，法兰螺栓两侧加镀锌垫圈；适当增加支、吊架与水平风管的接触面积 √ 合格

风管安装 硬聚氯乙烯风管的直段连续长度＞20m，按设计要求设置伸缩节；支管的重量不得由干管来承受，必须自行设置支、吊架 ———

垂直安装支架间距≯3m √

风管系统安装检验批质量验收记录（送排风、防排烟、除尘系统）

GB50243－2002 桂建质080103（080203、080303）□□（三）

施工质量验收规范规定 检查

方法 检查

数量 施工单位检查评定记录 监理（建设）单位验收记录

一

般

项

目 4 风

阀

安

装 安装在便于操作及检修的部位，安装后的手动或电动操作装置灵活、可靠，阀板关闭保持严密

尺量、观察检查 按数量抽查10%，不少于5个系统 √

合格 防火阀直径或长边尺寸≥630mm时，宜设独立支、吊架 √

排烟阀（排烟口）及手控装置（包括预埋套管）位置符合设计要求。预埋套管不得有死弯或瘪陷 √

除尘系统吸入管段的调节阀宜安装在垂直管段上 √

5 风

管

系

统

安

装

除尘系统的风管，宜垂直或倾斜敷设，与水平夹角宜≥45º，小坡度和水平管尽量短

尺量、观察检查 按数量抽查10%,不少于1个系统 √

合格 对含有凝结水或其他液体的风管，坡度符合设计要求，并在最低处设排液装置 √

风管的连接平直、不扭曲。暗装风管位置正确，无明显偏差 √

明装风管允许偏 差 水平安装水平度 3/1000, 总偏差≯20mm

垂直安装垂直度 2/1000, 总偏差≯20mm

6 风管支、吊架安装 风管水平安装，直径或长边尺寸≤400mm，间距≯3m；＞400mm，间距≯3m；螺旋风管的支、吊架间距可分别延长至5m和3.75m；对于薄钢板法兰的风管，其支、吊架间距≯3m √

合格 风管垂直安装，间距≯4m，单根直管至少有2个固定点 √

风管支、吊架按国际图集与规范选用强度和刚度相适应的形式和规格。对于直径或边长＞2500mm的超宽、超重等特殊风管的支、吊架按设计规定 √

支、吊架不宜设置在风口、阀门、检查门及自控机构处，离风口或插接管的距离≮200mm √

水平悬吊的主、干风管长度超过20m时，设置防止摆动的固定点，每个系统≮1个 √

吊架螺孔采用机械加工。吊杆平直，螺纹完整、光洁。安装后各副支、吊架的受力均匀，无明显变形。风管或空调设备使用的可调隔振支、吊架的拉伸或压缩量按设计要求进行调整 √

抱箍支架，折角平直，抱箍紧贴并箍紧风管。安装在支架上的圆形风管设托座和抱箍，圆弧均匀，且与风管外径相一致 ———

风管系统安装检验批质量验收记录（送排风、防排烟、除尘系统）

GB50243－2002 桂建质080103（080203、080303）□□（四）

施工质量验收规范规定 检查

方法 检查

数量 施工单位检查评定记录 监理（建设）单位验收记录

一

般

项

目 7 复合材料风管安装 风管连接处，接缝牢固，无孔洞和开裂。当采用插接连接时，接口匹配、无松动，端口缝隙≯5mm

尺量、观察检查 按数量抽查10%不少于1个系统 √

合格 采用法兰连接，有防冷桥的措施 ———

支、吊架安装按产品标准规定执行 √

8 风帽安装 牢固，连接风管与屋面或墙面的交接处不渗水 按数量抽查10%,不少于5个系统 √ 合格

9 吸、排风罩 安装位置正确，排列整齐，牢固可靠 ———

10 集中真空吸尘系统安装 吸尘管道的坡度为5/1000，并坡向立管或吸尘点 抽查20%,不少于5件 ———

吸尘嘴与管道的连接牢固、严密 ———

11 风

口

安

装 风口与风管的连接严密、牢固，与装饰面相紧贴；表面平整、不变形，调节灵活、可靠。条形风口的安装，接缝处衔接自然，无明显缝隙。同一厅室、房间内的相同风口的安装高度一致，排列整齐 按数量抽查10%,不少于1个系统或不少于5件和2个房间的风口 √ 合格

明装无吊顶的风 口 安装位置偏差≯10mm

合格 标高偏差≯10mm

风口水平安装水平度偏差≯3/1000

风口垂直安装垂直度偏差≯2/1000

施工单位检查评定结果

主控项目全部合格，一般项目满足规范要求，检查评定合格。

项目专业质量检查员：

年 月 日 监理(建设)单位验收结论

监理工程师：

(建设单位项目专业技术负责人)：

年 月 日

注：1、风管系统安装后，必须进行严密性检验，合格后方能交付下道工序。风管系统严密性检验以主、干风管为主。在加工工艺得
