油气集输

YOUR LOGO
油气集输基础
,a click to unlimited possibilities
汇报人：
汇报时间：20X-XX-XX
添加目录标题 油气集输设备
油气集输概述
油气集输工艺
油气集输安全与 环保
油气集输技术的 发展趋势
单击添加章节标题
油气集输概述
定义与作用
定义：油气集输是将分散的油田上的原油和天然气集中起来，进行加工、储存、运输等处理的过程。
管道与阀门
管道：用于输送油气，通常采用钢管或塑料管
阀门：控制管道中油气流动的部件，具有调节流量、压力等功能
油气集输安全与环保
安全措施
安装安全设施：如防爆设备、紧急切断阀等，确保油气集输过程中的安全。 定期检查维护：对油气集输设施进行定期检查和维护，确保设施的正常运行。 制定应急预案：针对可能发生的紧急情况制定应急预案，并定期进行演练。 提高员工安全意识：加强员工安全培训，提高员工的安全意识和应急处理能力。
环保要求
严格控制废气、废水、废渣 的排放，确保达标排放
油气集输过程中应采取有效 措施减少对环境的污染
合理利用资源，提高能源利 用效率，降低能耗
加强对环保设施的维护和管 理，确保正常运行
事故应急处理
切断事故源，防止事故扩大
立即启动应急预案，组织人 员疏散和救援
及时报告相关部门，配合调 查处理
做好事故现场的清理和恢复 工作
YOUR LOGO
THANK YOU
汇报人： 汇报时间：20X-XX-XX
储罐的设计和制 造需要符合相关 标准和规范，以 确保其安全可靠。
泵与压缩机
泵的作用：输送 油气水等介质， 提供必要的压力 和流量

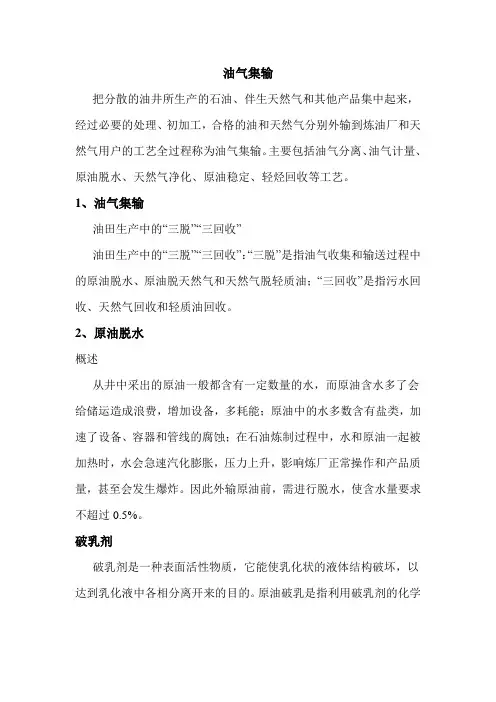

油气集输把分散的油井所生产的石油、伴生天然气和其他产品集中起来，经过必要的处理、初加工，合格的油和天然气分别外输到炼油厂和天然气用户的工艺全过程称为油气集输。

主要包括油气分离、油气计量、原油脱水、天然气净化、原油稳定、轻烃回收等工艺。

1、油气集输油田生产中的“三脱”“三回收”油田生产中的“三脱”“三回收”：“三脱”是指油气收集和输送过程中的原油脱水、原油脱天然气和天然气脱轻质油；“三回收”是指污水回收、天然气回收和轻质油回收。

2、原油脱水概述从井中采出的原油一般都含有一定数量的水，而原油含水多了会给储运造成浪费，增加设备，多耗能；原油中的水多数含有盐类，加速了设备、容器和管线的腐蚀；在石油炼制过程中，水和原油一起被加热时，水会急速汽化膨胀，压力上升，影响炼厂正常操作和产品质量，甚至会发生爆炸。

因此外输原油前，需进行脱水，使含水量要求不超过0.5%。

破乳剂破乳剂是一种表面活性物质，它能使乳化状的液体结构破坏，以达到乳化液中各相分离开来的目的。

原油破乳是指利用破乳剂的化学作用将乳化状的油水混合液中油和水分离开来，使之达到原油脱水的目的，以保证原油外输含水标准。

3、原油脱气概述通过油气分离器和原油稳定装置把原油中的气体态轻烃组分脱离出去的工艺过程叫原油脱气。

合格原油主要标准，国家规定在净化后的原油中含水不能超过0. 5%，含盐不大于50毫克/升，每吨原油含气不超过1立方米。

气液分离地层中石油到达油气井口并继而沿出油管或采气管流动时，随压力和温度条件的变化，常形成气液两相。

为满足油气井产品计量、矿厂加工、储存和输送需要，必须将已形成的气液两相分开，用不同的管线输送，这称为物理或机械分离。

油气分离器：油气分离器是把油井生产出的原油和伴生天然气分离开来的一种装置。

有时候分离器也作为油气水以及泥沙等多相的分离、缓冲、计量之用。

从外形分大体有三种形式，立式、卧式、球形。

原油稳定使净化原油内溶解的天然气组分气化，与原油分离，较彻底地脱出原油中蒸气压高的溶解天然气组分，降低常温常压下原油蒸气压的过程称为原油稳定。

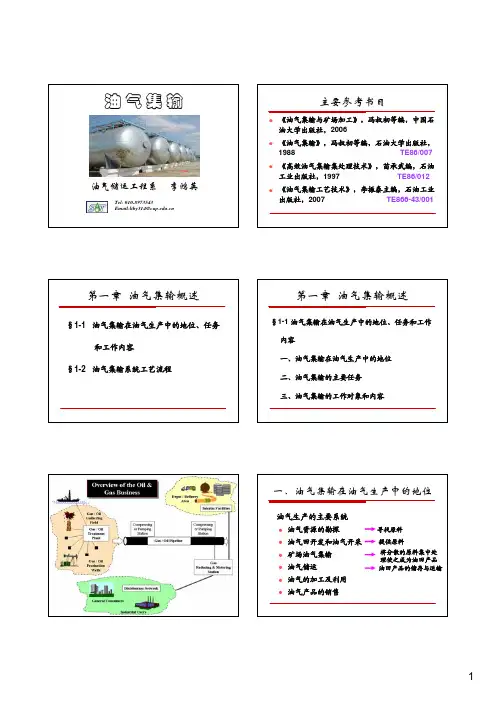

油气储运工程系李鸿英一、油气集输在油气生产中的地位¾在石油生产过程中，是继油藏勘探、钻井工程、采油工程之后的重要生产阶段；¾油气集输系统是油田建设中的主要生产设施，在油田生产中起着主导作用，使油田平稳生产，保持原油开采及销售之间的平衡；¾采用的油气集输工艺流程、确定的工程建设规模及总体布局，将对油田的可靠生产、建设水平、生产效益起着关键性的作用。

二、油气集输的主要任务z矿场油气集输是油气储运与油田开发相衔接的环节；z其主要任务是先“集”后“输”。

二、油气集输的主要任务¾“集”：z收集各井产出物，经分离、计量后汇集输送至处理站。

z集中起来处理。

二、油气集输的主要任务z收集各井产出物，汇集输送至处理站z对于油井，要分离其伴生的天然气及水；z对于气井，则要分离其伴生的凝析油及水。

z各井分离后的油气分别计量后又汇集在一起用一条管路混输至处理站，或用两条管路（单井产量大时）分别输往处理站。

二、油气集输的主要任务z在处理站集中处理z油气水的进一步分离和净化z原油稳定、轻烃回收z含油污水处理z气体脱水、脱CO2和脱硫等二、油气集输的主要任务¾“输”z将各井产出物输送至处理站；z将经净化处理后达到国家规定要求的质量标准的原油和天然气(油（气）田的商品)输送给下游工艺企业——油气的长距离输送技术。

油气集输系统的工作内容☆三、油气集输的工作对象和内容¾主要工作内容：z天然气净化脱出天然气中的饱和水和酸性气体（H2S、CO2）z天然气凝液回收回收天然气和油田伴生气中C3+的重烃组分。

z凝液储存将轻烃产品储存在压力储罐中，以调节生产和销售的不平衡。

三、油气集输的工作对象和内容¾主要工作内容：z采出水处理将分离后的油田采出水进行除油、除机械杂质、除氧、杀菌等处理，使处理后的水质符合回注油层或国家外排水质标准。

§1-2油气集输流程一、集输流程建设规模的确定二、集输流程的分类三、常见的集输流程四、集输流程中的能量利用五、选择集输流程的依据和原则六、气田集气系统油气集输流程收集油井产出的油、气、水混合物，按一定顺序通过管道，连续地进入各种设备和装置进行处理，获得符合质量标准的油气产品，并将这些产品输送到指定地点的全过程。

对于油层浅、中高粘度的稠油，可采用注蒸汽开采方式，如新疆克拉玛依红浅山油田，其集油流程见图2-6。
（三）气田集气流程
气田的矿场集输与油田有许多共同之处。气田的商品主要为天然气、液化石油气、稳定轻烃及从含硫天然气中提炼出高纯度的硫磺等副产品。
气井井口压力与气藏深度有关，一般远高于油井，开采初期常在100MPa左右。随天然气开采井口压力下降，开采后期压力可降至1.6MPa以下。根据集气压力不同，集气管网可分为高压（>100MPa）、中压(1.6~10MPa)、和低压(<1.6MPa)三种。低压气可供邻近用户，或用压缩机、或以高压气为动力的喷射器增压后纳入上一压力等级的集气管网。集气流向从井口至集气站再输至气体处理厂。
由于我国所产的原油大都含蜡多、凝点高，在管道输送中需要采用在各中间泵站上加热，以保持全线的油温高于凝点的加热输送方法，或采用加入降凝剂以降低原油凝点的方法输送，称为加剂改性输送。
长距离原油管道的终点可以是炼油厂的原油库或其它转运枢纽。原油的转运枢纽相对比较单一，大都属于港口油库，将长输管道输来的原油经计量后灌装入油轮外运，例如我国的秦皇岛油库，它既是从大庆来的长输管道的末站，又是原油外运的港口。也有的是从油轮上卸下进口的原油，经管道输往内陆的炼厂，如湛江港的油库，又是湛江至茂名的长输管道的起点输油站。由于油轮难免受台风、冰凌等自然条件的影响而延误航期，故无论是装油还是卸油的港口油库，都必须要有足够的储罐容量（一般不少于3天的量）。也有原油管道与铁路联运的枢纽站，但为数较少。
油气集输慨述
第一节油气储运系统的任务
油气储运顾名思义就是油和气的储存与运输。在油工业内部它是联接产、运、销各环节的纽带，包括矿场油气集输及处理、油气的长距离运输、各转运枢纽的储存和装卸、终点分配油库（或配气站）的营销、炼油厂和石化厂的油气储运等。
