水银血压计 原理

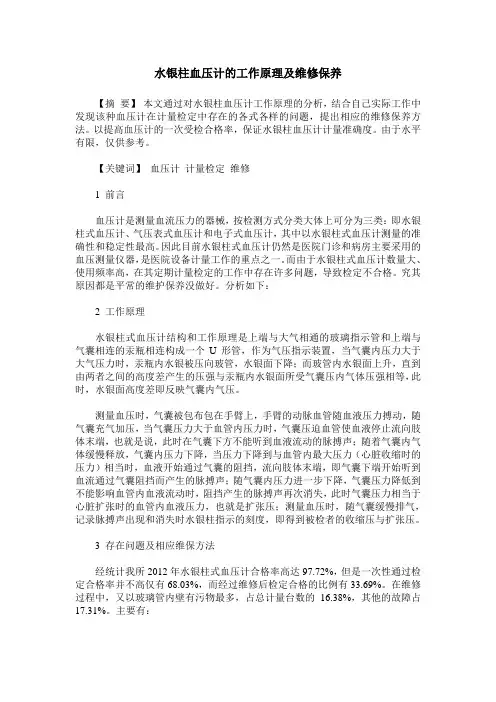

水银柱血压计的工作原理及维修保养

【摘 要】 本文通过对水银柱血压计工作原理的分析，结合自己实际工作中发现该种血压计在计量检定中存在的各式各样的问题，提出相应的维修保养方法。以提高血压计的一次受检合格率，保证水银柱血压计计量准确度。由于水平有限，仅供参考。

【关键词】 血压计 计量检定 维修

1 前言

血压计是测量血流压力的器械，按检测方式分类大体上可分为三类：即水银柱式血压计、气压表式血压计和电子式血压计，其中以水银柱式血压计测量的准确性和稳定性最高。因此目前水银柱式血压计仍然是医院门诊和病房主要采用的血压测量仪器，是医院设备计量工作的重点之一。而由于水银柱式血压计数量大、使用频率高，在其定期计量检定的工作中存在许多问题，导致检定不合格。究其原因都是平常的维护保养没做好。分析如下：

2 工作原理

水银柱式血压计结构和工作原理是上端与大气相通的玻璃指示管和上端与气囊相连的汞瓶相连构成一个U形管，作为气压指示装置，当气囊内压力大于大气压力时，汞瓶内水银被压向玻管，水银面下降；而玻管内水银面上升，直到由两者之间的高度差产生的压强与汞瓶内水银面所受气囊压内气体压强相等，此时，水银面高度差即反映气囊内气压。

测量血压时，气囊被包布包在手臂上，手臂的动脉血管随血液压力搏动，随气囊充气加压，当气囊压力大于血管内压力时，气囊压迫血管使血液停止流向肢体末端，也就是说，此时在气囊下方不能听到血液流动的脉搏声；随着气囊内气体缓慢释放，气囊内压力下降，当压力下降到与血管内最大压力（心脏收缩时的压力）相当时，血液开始通过气囊的阻挡，流向肢体末端，即气囊下端开始听到血流通过气囊阻挡而产生的脉搏声；随气囊内压力进一步下降，气囊压力降低到不能影响血管内血液流动时，阻挡产生的脉搏声再次消失，此时气囊压力相当于心脏扩张时的血管内血液压力，也就是扩张压；测量血压时，随气囊缓慢排气，记录脉搏声出现和消失时水银柱指示的刻度，即得到被检者的收缩压与扩张压。

浅析水银血压计产生误差的原因

摘要：近年来随着人们生活水平的不断提高，高血压患者逐年增加,年龄越来越趋于年轻化，由此导致的心脑血管患者亦愈来愈多，高血压容易脑出血。同时，低血压也不容忽视，也会诱发各种心脑血管疾病，如脑梗塞和心脏梗塞等。高血压,低血压都已成为危害人们身体健康的主要因素，严重影响人们的正常生活。血压计是医生对患者制定治疗方案的重要依据，血压计是各级医疗卫生机构及家庭保健防病测量血压必备的仪器，家庭备有血压计随时测量血压，及时吃药，有力地保护自己，防患于未然。特别是在为广大市民接种新冠疫苗时，测量血压成为不可或缺的一项重要工作，是非常有必要的，特别是针对高血压患者。血压计是检测血压的重要计量器具，血压计的示值误差会直接影响到患者血压的测量结果，计量检定部门定期检定血压计是非常有必要的。

关键词：水银血压计；示值误差；原因

通过多年以来的工作实践，理论联系实际，笔者对水银血压计有所了解，取得些许工作经验。血压计是医院或家庭用间接测量法观察人体血压的仪器。血压计的工作原理是根据流体静力平衡原理，由连通器把贮汞瓶与示值管连通，贮汞瓶内水银表面受压后，迫使示值管内水银升高而指示出压力值。

一、血压计计量性能要求

1.零位误差

血压计的贮汞瓶与大气相通后，汞柱读数面顶端应处于与零位刻度线相切的位置，

水银血压计的零位允许误差：-0.2kPa ～0.5 kPa。

2.血压计的灵敏度

汞柱在快速下降中突然停顿时，其波动幅度不应小于0.3 kPa。 3.血压计的气密性

橡皮球上的气阀旋钮旋紧时应不漏气，旋松时应不会脱落；回气阀应有止气作用。

4.水银血压计的示值误差

水银血压计的示值最大允许误差：±0.5 kPa 。

二、血压计由于长时间多频次的使用，更换各种配件，水银氧化挥发，必然会产生示值误差，一般情况下水银血压计产生示值误差的原因有以下几种:

1.仪器误差。

1.1血压计示值误差产生正误差和负误差

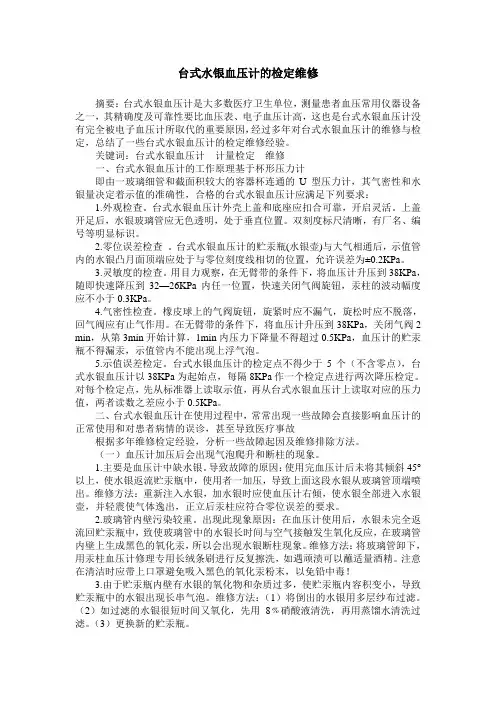

台式水银血压计的检定维修

摘要：台式水银血压计是大多数医疗卫生单位，测量患者血压常用仪器设备之一，其精确度及可靠性要比血压表、电子血压计高，这也是台式水银血压计没有完全被电子血压计所取代的重要原因，经过多年对台式水银血压计的维修与检定，总结了一些台式水银血压计的检定维修经验。

关键词：台式水银血压计 计量检定 维修

一、台式水银血压计的工作原理基于杯形压力计

即由一玻璃细管和截面积较大的容器杯连通的U型压力计，其气密性和水银量决定着示值的准确性，合格的台式水银血压计应满足下列要求：

1.外观检查。台式水银血压计外壳上盖和底座应扣合可靠，开启灵活。上盖开足后，水银玻璃管应无色透明，处于垂直位置。双刻度标尺清晰，有厂名、编号等明显标识。

2.零位误差检查 。台式水银血压计的贮汞瓶(水银壶)与大气相通后，示值管内的水银凸月面顶端应处于与零位刻度线相切的位置，允许误差为±0.2KPa。

3.灵敏度的检查。用目力观察，在无臂带的条件下，将血压计升压到38KPa，随即快速降压到32—26KPa内任一位置，快速关闭气阀旋钮，汞柱的波动幅度应不小于0.3KPa。

4.气密性检查。橡皮球上的气阀旋钮，旋紧时应不漏气，旋松时应不脱落，回气阀应有止气作用。在无臂带的条件下，将血压计升压到38KPa，关闭气阀2

min，从第3min开始计算，1min内压力下降量不得超过0.5KPa，血压计的贮汞瓶不得漏汞，示值管内不能出现上浮气泡。

5.示值误差检定。台式水银血压计的检定点不得少于5个（不含零点），台式水银血压计以38KPa为起始点，每隔8KPa作一个检定点进行两次降压检定。对每个检定点，先从标准器上读取示值，再从台式水银血压计上读取对应的压力值，两者读数之差应小于0.5KPa。

二、台式水银血压计在使用过程中，常常出现一些故障会直接影响血压计的正常使用和对患者病情的误诊，甚至导致医疗事故

根据多年维修检定经验，分析一些故障起因及维修排除方法。

一、引言

随着社会的发展和科技的进步，医学领域的仪器设备越来越精密和多样化。血压计作为测量血压的重要工具，对于心血管疾病的诊断和治疗具有重要意义。水银式血压计作为传统血压计的代表，具有悠久的历史和可靠的测量精度。本次实训旨在通过实际操作水银式血压计，加深对血压测量原理和操作技巧的理解，提高临床技能。

二、实训目的

1. 理解水银式血压计的工作原理和测量方法。

2. 掌握水银式血压计的操作技巧和注意事项。

3. 提高血压测量的准确性和临床应用能力。

三、实训内容

1. 水银式血压计的工作原理

水银式血压计是通过测量心脏收缩期和舒张期血液对血管壁的压力来计算血压的。其基本原理是利用水银柱的高度来反映血压值。当心脏收缩时，动脉内的血液压力增大，水银柱上升；当心脏舒张时，动脉内的血液压力降低，水银柱下降。

2. 水银式血压计的操作步骤

（1）检查血压计：首先检查血压计的外观是否完好，水银柱是否清洁，是否有裂痕或漏气。

（2）测量血压：让受测者坐直，手臂平放在桌面上，袖带下缘与心脏水平。打开血压计，将袖带充气至高于预计收缩压20mmHg，然后缓慢放气，每秒下降2-3mmHg，观察水银柱的高度。

（3）读取血压值：当水银柱下降至收缩压时，记录此时的高度；当水银柱下降至舒张压时，记录此时的高度。

3. 注意事项

（1）袖带大小应适宜，过紧或过松都会影响测量结果。

（2）测量前应让受测者休息5-10分钟，避免情绪激动、剧烈运动等因素影响血压。

（3）测量时袖带应紧贴皮肤，但不要过紧。 （4）避免水银柱受热膨胀，影响测量精度。

四、实训过程

1. 准备工作

在实训前，我们首先对水银式血压计的外观、水银柱、袖带等进行了检查，确保血压计的完好。

2. 实际操作

在操作过程中，我们严格按照操作步骤进行，注意袖带的大小、位置、充气和放气速度等。在测量过程中，观察水银柱的变化，记录收缩压和舒张压。

3. 数据整理与分析

我们将测量数据整理成表格，分析不同受测者的血压情况，了解水银式血压计的测量准确性和稳定性。
