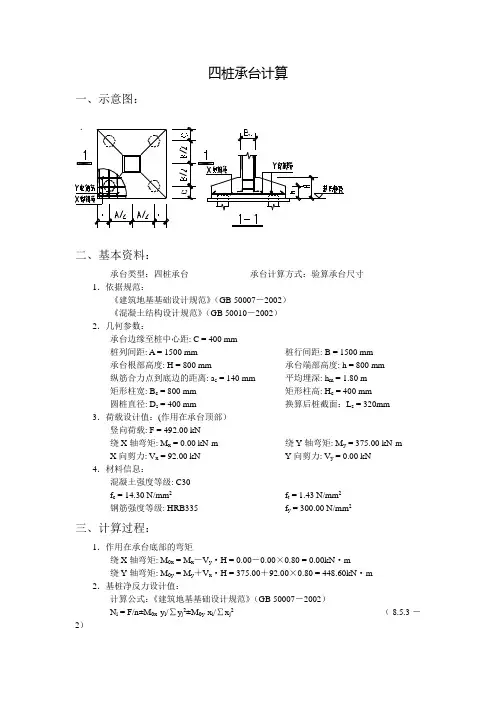

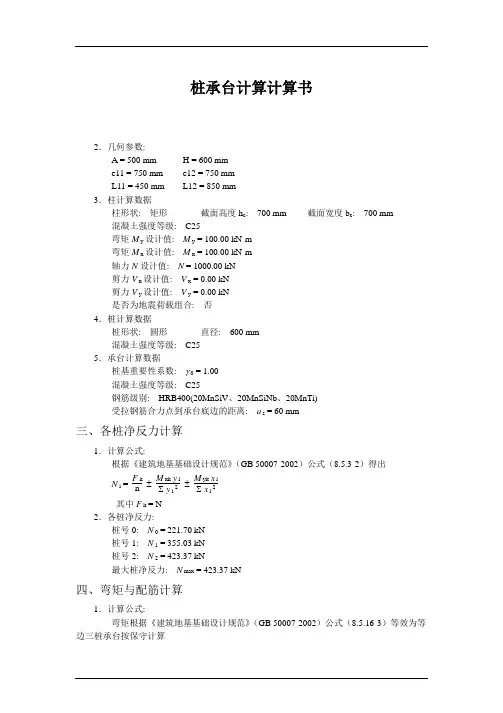

四桩承台计算
一、示意图：
二、基本资料：
承台类型：四桩承台 承台计算方式：验算承台尺寸
1．依据规范：
《建筑地基基础设计规范》（GB 50007－2002）
《混凝土结构设计规范》（GB 50010－2002）
2．几何参数：
承台边缘至桩中心距: C = 400 mm
桩列间距: A = 1500 mm 桩行间距: B = 1500 mm
承台根部高度: H = 800 mm 承台端部高度: h = 800 mm
纵筋合力点到底边的距离: as = 140 mm 平均埋深: hm = 1.80 m
矩形柱宽: Bc = 800 mm 矩形柱高: Hc = 400 mm
圆桩直径: Ds = 400 mm 换算后桩截面：Ls = 320mm
3．荷载设计值：(作用在承台顶部）
竖向荷载: F = 492.00 kN
绕X轴弯矩: Mx = 0.00 kN·m 绕Y轴弯矩: My = 375.00 kN·m
X向剪力: Vx = 92.00 kN Y向剪力: Vy = 0.00 kN
4．材料信息：
混凝土强度等级: C30
fc = 14.30 N/mm2 ft = 1.43 N/mm2
钢筋强度等级: HRB335 fy = 300.00 N/mm2
三、计算过程：
1．作用在承台底部的弯矩
绕X轴弯矩: M0x = Mx－Vy·H = 0.00－0.00×0.80 = 0.00kN·m
绕Y轴弯矩: M0y = My＋Vx·H = 375.00＋92.00×0.80 = 448.60kN·m
2．基桩净反力设计值：
计算公式：《建筑地基基础设计规范》（GB 50007－2002）
Ni = F/n±M0x·yi/∑yj2±M0y·xi/∑xj2 （8.5.3－2） N1 = F/n＋M0y·x1/∑xj2

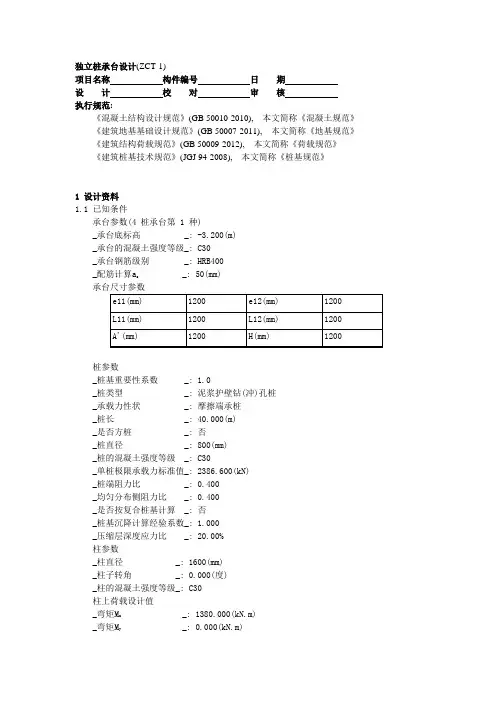

独立桩承台设计(ZCT-1)
项目名称 构件编号 日 期
设 计 校 对 审 核
执行规范:
《混凝土结构设计规范》(GB 50010-2010), 本文简称《混凝土规范》
《建筑地基基础设计规范》(GB 50007-2011), 本文简称《地基规范》
《建筑结构荷载规范》(GB 50009-2012), 本文简称《荷载规范》
《建筑桩基技术规范》(JGJ 94-2008), 本文简称《桩基规范》
-----------------------------------------------------------------------
1 设计资料
1.1 已知条件
承台参数(4 桩承台第 1 种)
_承台底标高 _: -3.200(m)
_承台的混凝土强度等级_: C30
_承台钢筋级别 _: HRB400
_配筋计算as _: 50(mm)
承台尺寸参数 e11(mm) 1200 e12(mm) 1200
L11(mm) 1200 L12(mm) 1200
A'(mm) 1200 H(mm) 1200
桩参数
_桩基重要性系数 _: 1.0
_桩类型 _: 泥浆护壁钻(冲)孔桩
_承载力性状 _: 摩擦端承桩
_桩长 _: 40.000(m)
_是否方桩 _: 否
_桩直径 _: 800(mm)
_桩的混凝土强度等级 _: C30
_单桩极限承载力标准值_: 2386.600(kN)
_桩端阻力比 _: 0.400
_均匀分布侧阻力比 _: 0.400
_是否按复合桩基计算 _: 否
_桩基沉降计算经验系数_: 1.000
_压缩层深度应力比 _: 20.00%
柱参数
_柱直径 _: 1600(mm)
_柱子转角 _: 0.000(度)
_柱的混凝土强度等级_: C30
柱上荷载设计值
_弯矩Mx _: 1380.000(kN.m)
结构构件计算书

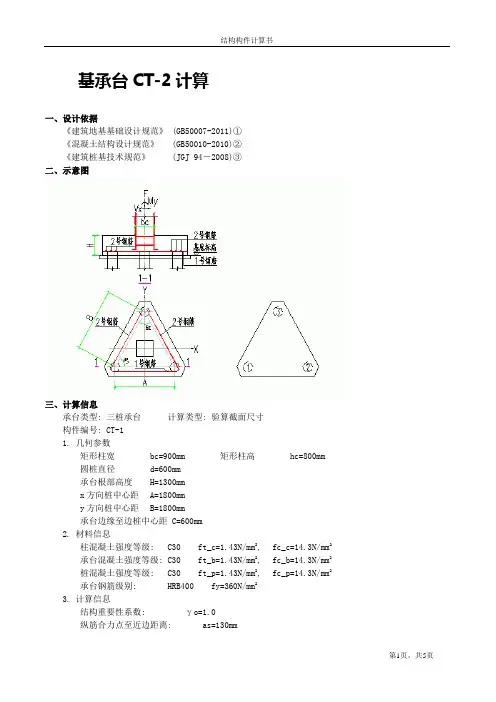

第1页，共5页 基承台CT-2计算
一、设计依据
《建筑地基基础设计规范》 (GB50007-2011)①
《混凝土结构设计规范》 (GB50010-2010)②
《建筑桩基技术规范》 (JGJ 94－2008)③
二、示意图
三、计算信息
承台类型: 三桩承台 计算类型: 验算截面尺寸
构件编号: CT-1
1. 几何参数
矩形柱宽 bc=900mm 矩形柱高 hc=800mm
圆桩直径 d=600mm
承台根部高度 H=1300mm
x方向桩中心距 A=1800mm
y方向桩中心距 B=1800mm
承台边缘至边桩中心距 C=600mm
2. 材料信息
柱混凝土强度等级: C30 ft_c=1.43N/mm2, fc_c=14.3N/mm2
承台混凝土强度等级: C30 ft_b=1.43N/mm2, fc_b=14.3N/mm2
桩混凝土强度等级: C30 ft_p=1.43N/mm2, fc_p=14.3N/mm2
承台钢筋级别: HRB400 fy=360N/mm2
3. 计算信息
结构重要性系数: γo=1.0
纵筋合力点至近边距离: as=130mm
4. 作用在承台顶部荷载标准值 结构构件计算书
第2页，共5页 Fgk=6300.000kN Fqk=10.000kN
Mgxk=0.000kN*m Mqxk=0.000kN*m
Mgyk=0.000kN*m Mqyk=0.000kN*m
Vgxk=0.000kN Vqxk=0.000kN
Vgyk=0.000kN Vqyk=0.000kN
永久荷载分项系数rg=1.30
可变荷载分项系数rq=1.00
Fk=Fgk+Fqk=6300.000+10.000=6310.000kN

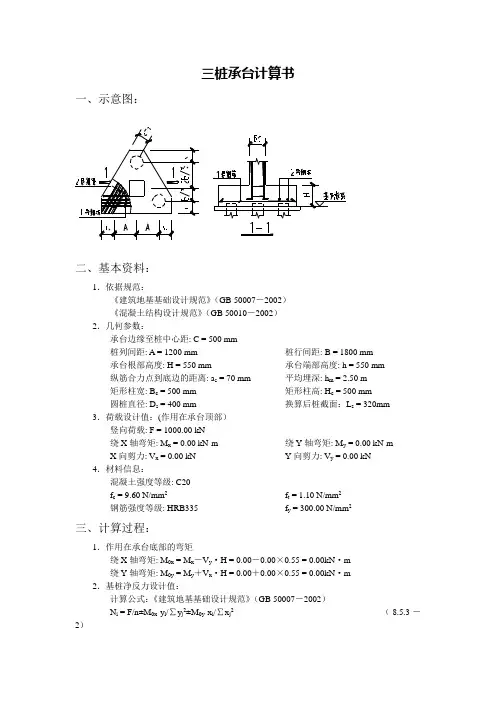

三桩承台计算书
一、示意图：
二、基本资料：
1．依据规范：
《建筑地基基础设计规范》（GB 50007－2002）
《混凝土结构设计规范》（GB 50010－2002）
2．几何参数：
承台边缘至桩中心距: C = 500 mm
桩列间距: A = 1200 mm 桩行间距: B = 1800 mm
承台根部高度: H = 550 mm 承台端部高度: h = 550 mm
纵筋合力点到底边的距离: as = 70 mm 平均埋深: hm = 2.50 m
矩形柱宽: Bc = 500 mm 矩形柱高: Hc = 500 mm
圆桩直径: Ds = 400 mm 换算后桩截面：Ls = 320mm
3．荷载设计值：(作用在承台顶部）
竖向荷载: F = 1000.00 kN
绕X轴弯矩: Mx = 0.00 kN·m 绕Y轴弯矩: My = 0.00 kN·m
X向剪力: Vx = 0.00 kN Y向剪力: Vy = 0.00 kN
4．材料信息：
混凝土强度等级: C20
fc = 9.60 N/mm2 ft = 1.10 N/mm2
钢筋强度等级: HRB335 fy = 300.00 N/mm2
三、计算过程：
1．作用在承台底部的弯矩
绕X轴弯矩: M0x = Mx－Vy·H = 0.00－0.00×0.55 = 0.00kN·m
绕Y轴弯矩: M0y = My＋Vx·H = 0.00＋0.00×0.55 = 0.00kN·m
2．基桩净反力设计值：
计算公式：《建筑地基基础设计规范》（GB 50007－2002）
Ni = F/n±M0x·yi/∑yj2±M0y·xi/∑xj2 （8.5.3－2） N1 = F/n= 1000.00/3 = 333.33 kN
